Fiido D11 Handbuch
Faltbares elektrofahrrad
Verwandte Anleitungen für Fiido D11
Inhaltszusammenfassung für Fiido D11

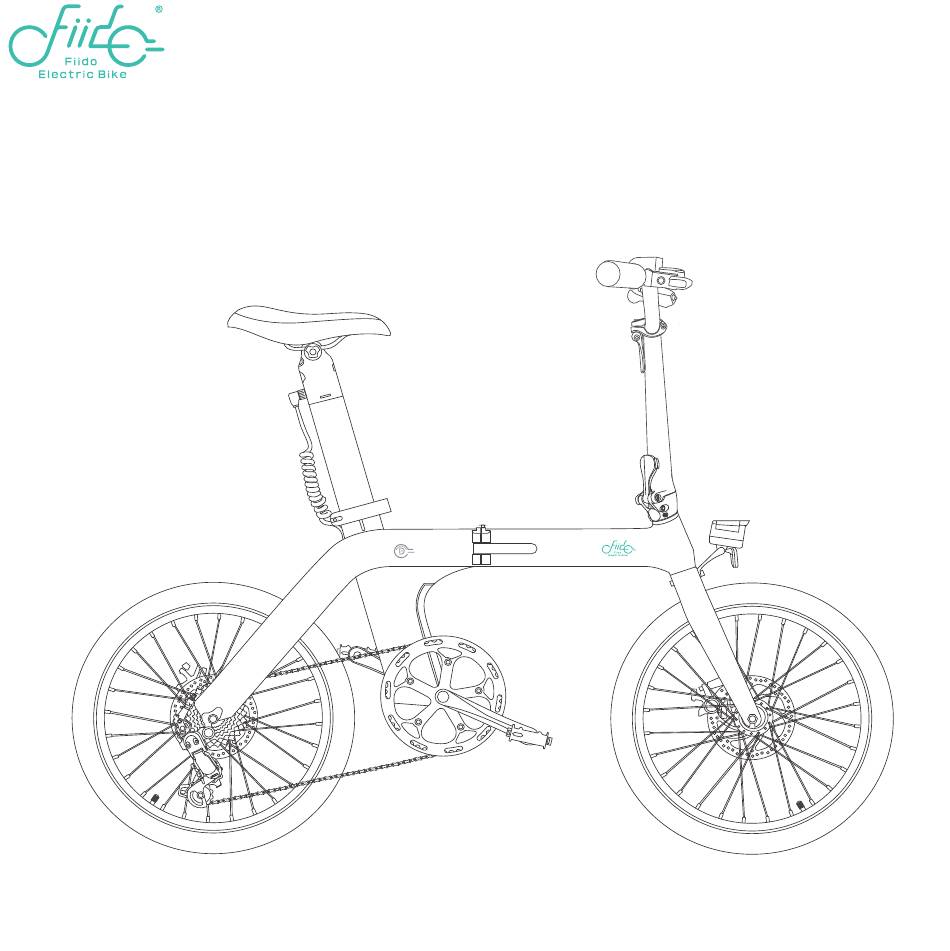

- Seite 1 Fiido D11 Faltbares Elektrofahrrad Li eb e Ben u tz er , bitte l esen S ie d ieses H andbu c h sorgfälti g d urch, bevor Si e das F ahrrad in Bet rie b nehmen. WAR NU NG : NUTZEN SIE DA S FAH RRAD N I CH T , B EV OR SIE V ERSTA NDE N HABE N, WIE E S ZU BE NUT ZE N IST.
-
Seite 3: Sicherheitsvorkehrungen
In diesem Handbuch stellen wir die Spezifikationen, Installation, Verwendung, Vorsichtsmaßnahmen und Wartung des Fiido D11 vor. Stellen Sie sicher, dass Sie alles Wissenswerte über das in diesem Handbuch vorgestellte Fahrrad kennen. Bei Fragen wenden Sie sich bitte an das Fiido-Kundendienstteam oder unser lokales Service-Center, und eine schnelle Antwort sowie eine praktikable Lösung wird Ihnen zur... - Seite 4 Fiido-Originalteile. 11. Wenn Sie Ihr Fahrrad nachrüsten müssen, befolgen Sie bitte die lokalen Gesetze und Vorschriften. Konsultieren Sie das Fiido-Kundendienstteam und gehen Sie dann mit Vorsicht vor. Schwere Verletzungen und/oder Schäden, die durch unbefugte Modifikationen verursacht werden, führen zum Erlöschen der Garantie.
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. Produkteinführung 2. Bedienungsanleitung 3. Wartungshinweise 4. Serviceübersicht 1.1 Fahrradübersicht 2.1 Installationsanleitung 3.1 Vorsichtsmaßnahmen bei 4.1 Fehlerbehebungsmethoden 1.2 Packliste 2.2 Erstmalige Verwendung der Benutzung 4.2 Spezifikationen 1.3 Fahrraddiagramme 2.3 Ladeanweisungen 3.2 Fahrradwartung & - reparatur 4.3 Garantieabdeckung 1.4 Funktionsbeschreibung 2.4 Anleitung zum 3.3 Motorwartung &... -
Seite 6: Produkteinführung
1. Produkteinführung 1.1 Fahrradübersicht 1.2 Packliste 1.3 Fahrraddiagramme 1.4 Funktionsbeschreibung... -
Seite 7: Fahrradübersicht
Komfort erhält, sondern auch das Problem des Ladens unterwegs löst. Das Fiido D11 verfügt über 3 Fahrmodi, 3 Leistungsstufen und ein 7-Gang-Übertragungssystem, um ein vielfältigeres Fahrerlebnis zu bieten. Das Fahrrad kann in drei Abschnitte gefaltet werden und kann nach dem Falten geschoben... -
Seite 8: Packliste
1.2 Packliste Fahrradteile Elektrofahrrad*1 Sattelstützen-Akku*1 Fahrrad-Zubehör Schutzbleche*1 Pedale*1 Ladegerät*1 Bedienungsanleitung*1 Werkzeuge Maulschlüssel*1 Inbusschlüssel*8 Schraubenzieher*1 *Bitte überprüfen Sie sorgfältig, ob alle Teile vollständig und unbeschädigt sind. Falls es Probleme wie fehlende oder beschädigte Teile gibt, kontaktieren Sie bitte umgehend den offiziellen Kundendienst. -
Seite 9: Fahrraddiagramme
1.3 Fahrraddiagramme Lenker Sattel Akkuschalter Vorbau Ladeanschluss Akku-Stromkabel Vorbauklemme Sattelstützen-Akku Scheinwerfer Sattelklemme Schutzbleche Reifen Scheibenbremse Motor Scheibenbremse Hinten Schaltwerk Pedal Ladeventil Kurbel Kette Kettenblatt *Laien ist es untersagt, den Akku zu warten und zu montieren. Bitte kontaktieren Sie das Kundendienstteam für Unterstützung. -
Seite 10: Funktionsbeschreibung
1.4 Funktionsbeschreibung Lenker Fiido Uhr-Verbindungsanzeige APP-Verbindungsanzeige (Um die Fiido Mate-Fahrraduhr zu verbinden, (Wenn das Fahrrad erfolgreich mit dem Telefon verbunden ist, wird drücken Sie bitte die Tasten „∧“ und „V“ das Bluetooth-Symbol angezeigt.) gleichzeitig und halten Sie sie 3 Sekunden lang gedrückt. -
Seite 11: Bedienungsanleitung
2. Bedienungsanleitung 2.1 Installationsanleitung 2.2 Erstmalige Verwendung 2.3 Ladeanweisungen 2.4 Anleitung zum Zusammenklappen... -
Seite 12: Installationsanleitung
2.1 Installationsanleitung Die Grundinstallation des Fahrrads wurde bereits vor Verlassen des Werks abgeschlossen. Nach Erhalt des Fahrrads müssen Sie nur den Vorbau ausklappen, den Sattelstützen-Akku und die Pedale installieren, um die Montage abzuschließen. Ausklappen des Vorbaus ① Halten Sie den Bremshebel und drehen Sie ihn mehr ②... -
Seite 13: Installation Des Sattelstützen-Akkus
Installation des Sattelstützen-Akkus ① Öffnen Sie die Sattelklemme und setzen Sie ② Passen Sie den Sattelstützen-Akku auf eine geeignete den Sattelstützen-Akku ein. Höhe an. Die empfohlene Höhe ist erreicht, wenn der Sattel auf gleicher Höhe mit dem Becken des Benutzers ist, wenn dieser natürlich steht. -
Seite 14: Pedale Installieren
Pedale installieren Verwenden Sie den Maulschlüssel aus der Werkzeugtasche, schrauben Sie die Pedalwelle in das Gewindeloch und ziehen Sie sie in Pfeilrichtung fest. Vorsicht: Achten Sie bei der Installation der Pedale auf die Zuordnung des linken/rechten Pedals zur linken/rechten Kurbel. Die Pedalschraube und die Innenseite der Kurbel sind jeweils mit L (links) / R (rechts) gekennzeichnet. Bitte installieren Sie das Pedal korrekt, um zu verhindern, dass es aus der Kurbel rutscht. -
Seite 15: Erstmalige Verwendung
2.2 Erstmalige Verwendung Vor dem Fahren befolgen Sie bitte die Installationsanleitung, um die Komponenten ordnungsgemäß zu installieren, prüfen Sie, ob die Befestigungen locker sind, stellen Sie eine ausreichende Akkuladung sicher und tragen Sie angemessene Schutzausrüstung für die Fahrt. Schritt 1: Sitz einstellen Bitte stellen Sie den Sitz entsprechend Ihrer Körpergröße auf die geeignete Höhe ein. - Seite 16 Andere Komponenten funktionieren jedoch weiterhin. Das Fahrrad befindet sich dann im Tretmodus. Das Fahrrad wurde werksseitig mit 3 Tretunterstützungsstufen eingestellt. Wenn Sie es auf 5 Tretunterstützungsstufen einstellen möchten, laden Sie bitte die Fiido APP herunter und nehmen Sie die Einstellung dort vor. Schritt 4: Fahrtbeginn Bitte legen Sie entsprechende Schutzausrüstung an, bevor Sie mit dem Fahren beginnen.
-
Seite 17: Ladeanweisungen
2.3 Ladeanweisungen Der Sattelstützen-Akku wird mit einer geringen Ladung geliefert. Vor der ersten Benutzung stellen Sie bitte sicher, dass er vollständig aufgeladen ist, bevor Sie losfahren. Laden 1. Ladeanschluss: Verbinden Sie die Ladeschnittstelle des Ladegeräts mit dem Ladeanschluss und stecken Sie dann den Netzstecker des Ladegeräts in die Steckdose. -
Seite 18: Anleitung Zum Zusammenklappen
2.4 Anleitung zum Zusammenklappen Sattelstütze absenken Heben Sie die Sattelklemme nach oben, um sie in geöffnetem Zustand zu halten. Drücken Sie die Sattelstütze vorsichtig bis zum Anschlag nach unten. Drücken Sie die Sattelklemme nach unten, um sie in geschlossenem Zustand zu halten. Vorbau einklappen ①... -
Seite 19: Rahmen Zusammenklappen
Rahmen zusammenklappen ① Halten Sie den Sicherheitsverriegelungsknopf gedrückt und ziehen Sie dann den Klappgriff nach außen, um den Sicherheitsgriff auszuklappen. ② Klappen Sie den vorderen Teil des Fahrrads nach hinten, um das Zusammenklappen des Fahrrads abzuschließen. -
Seite 20: Vorsichtsmaßnahmen Bei Der Wartung
3. Vorsichtsmaßnahmen bei der Wartung 3.1 Vorsichtsmaßnahmen bei der Benutzung 3.2 Fahrradwartung & -reparatur 3.3 Motorwartung & -reparatur 3.4 Akku-Wartung & -Reparatur 3.5 Vorsichtsmaßnahmen für Rückstrahler... -
Seite 21: Vorsichtsmaßnahmen Bei Der Benutzung
3.1 Vorsichtsmaßnahmen bei der Benutzung (I) Benutzer sollten auf die Sicherheit bei der Fahrradbenutzung achten 1. Kein Abstellen in Gebäudefoyers, Fluchttreppen, Gehwegen und Notausgängen. 2. Kein Aufladen in Wohngebäuden. Das Aufladen sollte weit entfernt von brennbaren Materialien erfolgen und nicht länger als 9 Stunden dauern. -
Seite 22: (Iv) Hinweise Für Die Straße
(III) Untersuchung vor dem Fahren: Bitte reparieren Sie rechtzeitig oder suchen Sie bei Auffälligkeiten die lokale Wartungsstelle für Reparaturen auf. 1. Bitte überprüfen Sie die normale Stromnutzung, wenn der Ständer verwendet wird und das Hinterrad vom Boden abgehoben ist. 2. Schalten Sie das Gerät ein, prüfen Sie, ob die Anzeigelampe normal funktioniert und die Stromversorgung ausreichend ist. 3. -
Seite 23: Fahrradwartung & -Reparatur
1. Das Fahrrad wurde vor dem Verlassen des Werks überprüft und eingestellt. Bei Problemen wenden Sie sich bitte an den Fiido-Kundendienst. 2. In der Regel sollten die Speichen des Rads einmal nach einem halben Monat Fahrt eingestellt werden, um die optimale Nutzung zu gewährleisten. -
Seite 24: Akku-Wartung & -Reparatur
1. Der Rückstrahler darf nicht fehlen. Falls er fehlt, kontaktieren Sie bitte umgehend den Kundendienst für einen Ersatz. Die Montageposition sollte mit der des Originalfahrrads übereinstimmen. 2. Der Fiido-Rückstrahler ist am Fahrzeug befestigt. Bitte ändern Sie nicht die Position, modifizieren oder demontieren Sie ihn nicht usw. -
Seite 25: Serviceübersicht
4. Serviceübersicht 4.1 Fehlerbehebungsmethoden 4.2 Spezifikationen 4.3 Garantieabdeckung 4.4 Reparaturprotokoll... -
Seite 26: Fehlerbehebungsmethoden
4.1 Fehlerbehebungsmethoden Fehlercode-Beschreibung Fehlercode Fehlerbild Kommunikationsprobleme Gasgriffprobleme Bremshebel-Probleme Motorhall-Probleme Motorprobleme Steuergeräteprobleme Allgemeiner Fehler Fehlerursache Lösungsweg Fehlerbild Lenker austauschen Schlechter Kontakt des regelbaren Lenkers Bremshebel-Unterbrechungsschalter Schlechter Kontakt des austauschen Durchgangsversorgung Bremshebel-Unterbrechungsschalters Motor austauschen Motorschaden -Motorausfall Steuergerät austauschen oder Steuergeräteschaden reparieren lassen Gelöster Steckverbinder Den Anschluss überprüfen Mangelhafter Reifendruck... -
Seite 27: Spezifikationen
4.2 Spezifikationen Eigenschaftsindex Artikel Vor dem Falten: Länge*Breite*Höhe (mm) 1480*600*1070 Nach dem Falten: Länge*Breite*Höhe (mm) 840*400*740 Produktgröße Reifen (Zoll) 20*1,75 19,6 kg (43,2 lb) Produktgewicht Nettogewicht Maximale Belastung 120 kg (265 lb) Fahranforderung Geeignetes Alter Geeignete Körpergröße 155 cm (5'1") - 195 cm (6'5") Seriennummer-Position Rahmensteuerrohr Höchstgeschwindigkeit... -
Seite 28: Garantieabdeckung
Nennleistung (W) Nenndrehzahl (U/min) Motortyp Bürstenloser Getriebemotor Motor Unterspannungsschutz (V) 29±1 Überstromschutz (A) 13±1 Eingangsspannung (V) 100-240 Ausgangsspannung (V) Ladegerät Ausgangsstrom (A) Ladezeit (h) Vorderlicht Sonstiges Rücklicht Fahrmodus Unterstützungsmodus+Pedalmodus Achtung: * Die obigen Angaben berücksichtigen eine Fertigungstoleranz von 5 %. * Nach Erhalt des Fahrrads kann es zu Abweichungen zwischen den einzelnen Zubehörteilen und den Abbildungen kommen, die auf die unterschiedlichen Chargen zurückzuführen sind und die Nutzung nicht beeinträchtigen. -
Seite 29: (Ii) Garantieumfang Und -Dauer
(II) Garantieumfang und -dauer Artikel Teile Garantiezeit Service Rahmen 36 Monate Natürliche Verformungen, offene Schweißnähte, Entlötungsbrüche und Qualitätsprobleme, die durch mangelhafte Fertigung verursacht Gabel, Lenker, wurden, können ersetzt werden. Selbstmodifikation, 24 Monate Vorbau, Sattelstütze Kollisionsschäden usw. fallen nicht unter die Garantie. Ständer, Reifen, Sättel, Schutzbleche, Sicherheitshaken, Reifenpannen durch scharfe Gegenstände, Kollisionsschäden... -
Seite 30: Garantiehinweis
Garantiehinweis 1. Die Garantie für das Zubehör richtet sich streng nach der Garantiezeit. 2. Die Garantiezeit wird ab dem Datum der Lieferung berechnet. 3. Es wird keine Garantie gewährt, wenn das Ladegerät, der Akku und der Motor ohne Genehmigung zerlegt werden. 4. - Seite 32 Wenn Sie Fragen oder Vorschläge zu dieser Bedienungsanleitung haben, kontaktieren Sie uns bitte über folgende E-Mail-Adresse Kontaktieren Sie uns: support@fiido.com ������������� Für eine Videoanleitung Fiido APP EPAC gemäß EN ����� scannen �.���.D�����...
