Fiido C21 Pro Handbuch
Verwandte Anleitungen für Fiido C21 Pro
Inhaltszusammenfassung für Fiido C21 Pro

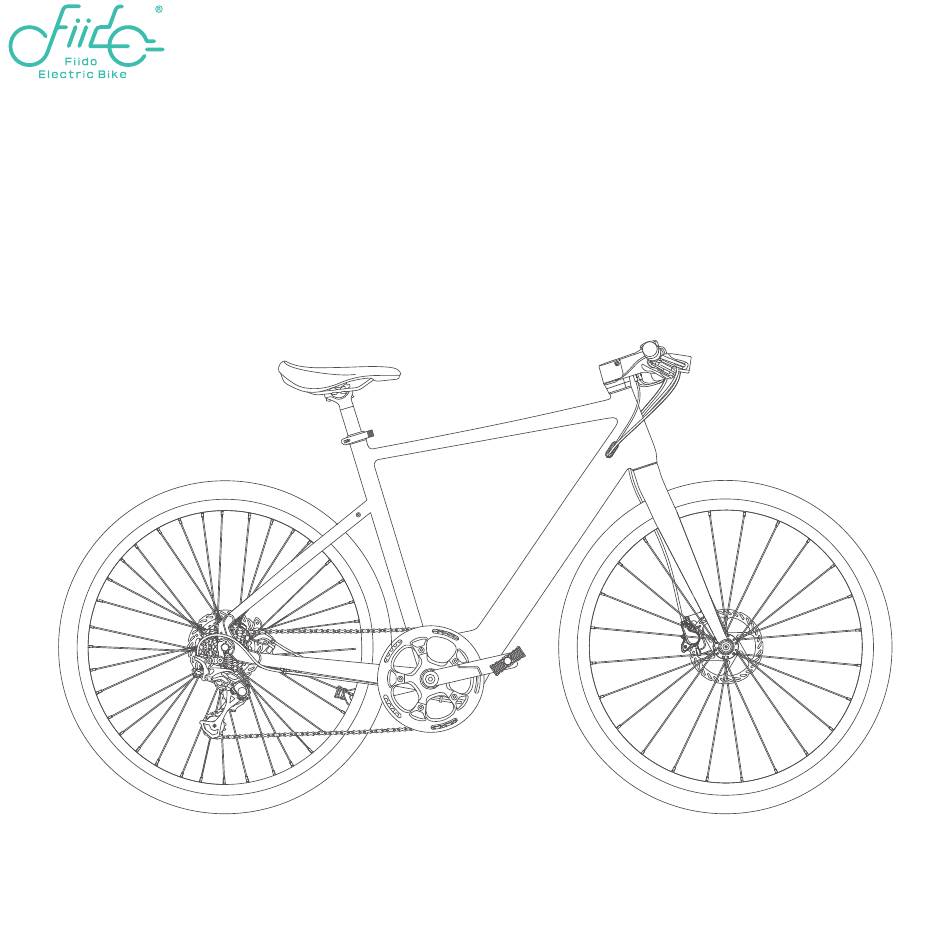

- Seite 1 Fiido C21 Pro E-Bike L ieb e nu tzer, bi tte lesen si e di ese anlei tung vor d er op er at ion g ründlich durch. W arnu ng: arbei te ni cht mi t dem fahrrad , b i s du w ei ßt, wi e man es be nut zt .
-
Seite 2: Sicherheitsvorkehrungen
In diesem Handbuch stellen wir Ihnen die Spezifikationen, die Installation, die Verwendung, die Vorsichtsmaßnahmen und die Wartung des Fiido C21pro vor. Stellen Sie sicher, dass Sie alles über das Fahrrad wissen, was Sie wissen müssen, das in diesem Handbuch vorgestellt wird. Bei Fragen wenden Sie sich bitte an das Fiido-Kundendienstteam oder an unser örtliches Servicezentrum. - Seite 3 11. Wenn Sie Ihr Fahrrad nachrüsten müssen, halten Sie sich bitte an die örtlichen Gesetze und Vorschriften, nachdem Sie sich mit dem Fiido-Kundendienstteam beraten haben, und gehen Sie dann mit Vorsicht vor. Schwere Verletzungen und/oder Schäden, die durch nicht autorisierte Änderungen...
-
Seite 4: Inhaltsverzeichnis
INHALT 1.Produkteinführung 2.Besienungsanleitung 3. Vorsichtsmaßnahmen bei der Wartung 4. Wartungsverzeichnis 1.1 Fahrradübersicht 2.1 Montageanleitung 3.1 Vorsichtsmaßnahmen bei Verwendung 4.1 Methoden zur Fehlerbehebung 1.2 Lieferumfang 2.2 Erste Verwendung 3.2 Fahrradwartung und -reparatur 4.2 Technische Daten 1.3 Fahrrad-Diagramme 2.3 Ladeanleitung 3.3 Motorwartung und -reparatur 4.3 Garantieabdeckung 1.4 Funktion DESC 3.4 Batteriewartung und -reparatur... -
Seite 5: Produkteinführung
1. Produkteinführung 1.1 Fahrradübersicht 1.2 Lieferumfang 1.3 Fahrrad-Diagramme 1.4 Funktion DESC... -
Seite 6: Fahrradübersicht
1.1 Fahrradübersicht Das C21 Pro ist das neueste City-E-Bike von Fiido, das mit brandneuer Technologie und dem ikonischen minimalistischen Designstil von Fiido ausgestattet ist. Es ist das erste City-E-Bike auf dem Markt mit Annäherungsstart. Ausgestattet mit dem neuesten modularen Mittelmotor von Fiido kann es mit der Fiido Riding-App und der Fiido Mate-Smartwatch verbunden werden. -
Seite 7: Lieferumfang
1.2 Lieferumfang Fahrradteile Lenker*1 E-Bike*1 Reifen*1 Sattelstütze*1 Farradzubehör Schutzbleche*1 Pedale*1 Frontlicht*1 Tacho*1 Rücklicht*1 Ladegerät*1 Bedienungsanleitung*¹ Werkzeug Maulschlüssel*2 Inbusschlüssel*8 Y-Typ-Inbusschlüssel*1 Schraubenzieher*1 *Bitte überprüfen Sie sorgfältig, ob alle Artikel vollständig und intakt sind. Bei Problemen, wie fehlenden oder beschädigten Komponenten, wenden Sie sich bitte so schnell wie möglich an das offizielle Kundendienstteam. -
Seite 8: Fahrrad-Diagramme
1.3 Fahrrad-Diagramme Lenker Frontlicht Sattel Oberrohr Sattelklemme Scheibenbremse Unterrohr Vorderradgabel Reifen Scheibenbremse Nabe Motor Achsen Kettenschaltung Pedale Laderegler Tretkurbel Kettenblatt Kette * Laien ist es untersagt, bei der Montage der Batterie zu helfen. Bitte wenden Sie sich an das Kundendienstteam, wenn Sie Hilfe benötigen. -
Seite 9: Funktion Desc
1.4 Funktion DESC Lenker Mit Bluetooth verbinden Überhitzungsschutz (Um die Fiido Mate-Fahrraduhr zu verbinden, drücken (Wenn die Temperatur des Reglers zu hoch ist, Sie bitte gleichzeitig die „M“-Taste und die„ wird dieses Symbol angezeigt und die Power-assisted Shift Up“-Taste. Das Bluetooth- Ausgangsleistung wird relativ reduziert, um Verbindungssymbol blinkt während des... - Seite 10 2. Gebrauchsanweisung 2.1 Montageanleitung 2.2 Erstmalige Verwendung 2.3 Ladeanleitung...
-
Seite 11: Montageanleitung
2.1 Montageanleitung Die Grundinstallation des Fahrrads wurde vor Verlassen des Werks abgeschlossen. Wenn Sie das Fahrrad erhalten, müssen Sie nur noch den Lenker, den Tacho, den Scheinwerfer, das Vorderrad und die Pedale montieren und den Sattel verriegeln. Lenker montieren ① Bringen Sie den Lenker in die richtige Position. ②... -
Seite 12: Vorderrad Montieren
Vorderrad montieren ① Entfernen Sie den Abstandhalter der Vorderradbremse ② Heben Sie den vorderen Teil des Fahrrads an, und schrauben Sie die Welle an der Vorderradgabel ab. richten Sie das Vorderrad aus und setzen Sie den Gabelhülsenring ein. ③ Stecken Sie die Welle durch das Vorderrad und ziehen Sie sie mit einem Steckschlüssel im Uhrzeigersinn fest, um die Montage des Vorderrads abzuschließen. -
Seite 13: Montieren Sie Den Tacho
Montieren Sie den Tacho Setzen Sie den Tacho in die Nut des Lenkers ein. Verwenden Sie den Inbusschlüssel, um die Schraube festzuziehen und den Tacho am Lenker zu befestigen. Montieren Sie das Frontlicht Richten Sie das Schraubenloch des Scheinwerfers mit dem unteren Loch des Lenkers aus, setzen Sie die Schraube ein und ziehen Sie sie fest. - Seite 14 Führen Sie den Draht ein ① Stecken Sie das Lichtkabel und das Hupenkabel entsprechend der Kabelfarbe ein, wie in Abbildung 1 dargestellt, richten Sie die Schnittstelle aus und stellen Sie sicher, dass die Pfeilrichtung gleich ist. ② Stecken Sie das Messkabel ein und stellen Sie sicher, dass die Pfeilrichtung entgegengesetzt ist. (ACHTUNG: Die Installationsschnittstelle ist mit einer Kindersicherung ausgestattet.
- Seite 15 安装座管 安装座管 Montieren Sie die Sattelstütze ① Öffnen Sie die Sattelklemme und setzen Sie die Sattelstütze ein. ② Stellen Sie die Sattelstütze auf eine geeignete Höhe ein. Die empfohlene Höhe ist erreicht, wenn der Sattel auf Höhe des Beckens des Benutzers ist, wenn dieser aufrecht steht. Die Höhe der Einstellung darf die Sicherheitslinie NICHT überschreiten.
- Seite 16 Montieren Sie die Pedale Verwenden Sie den Maulschlüssel aus dem Werkzeugbeutel, schrauben Sie die Pedalwelle in das Gewindeloch und ziehen Sie sie in Pfeilrichtung fest. Achtung: Achten Sie beim Einbau des Pedals auf die Zuordnung des linken/rechten Pedals zur linken/rechten Kurbel. Die Pedalschraube und die Innenseite der Kurbel sind jeweils mit L (links)/R (rechts) gekennzeichnet.
-
Seite 17: Erste Verwendung
2.2 Erste Verwendung Befolgen Sie vor dem Fahren bitte die Montageanleitung, um die Komponenten ordnungsgemäß zu installieren, zu überprüfen, ob die Bauteile locker sind, eine ausreichende Stromversorgung sicherzustellen und einen angemessenen Schutz für das Fahren zu gewährleisten. Schritt 1: Sitz einrichten Bitte stellen Sie den Sattel auf die für Ihre Körpergröße geeignete Fahrhöhe ein. -
Seite 18: Schritt 3: Moduswechsel
Schritt 3: Moduswechsel Schalten Sie und wählen Sie den Fahrmodus entsprechend den Straßenbedingungen und Ihren persönlichen Bedürfnissen. ① Schalten Sie den Gang mit Tretkraftunterstützung: Das Fahrrad ist mit 5 Gängen mit Tretkraftunterstützung ausgestattet. Drücken Sie die Taste „∧“ oder „∨“ am linken Lenker, um den Gang zu wechseln. ②... -
Seite 19: Ladeanleitung
2.3 Ladeanleitung Der Akku wird mit einer kleinen Menge Strom geliefert. Bitte laden Sie ihn vor der ersten Benutzung auf auf, bevor Sie fahren. Aufladen 1. Ausgestattet mit einer Fehlersicherung. Der Kopf des Adapterkabels muss beim Anschließen des Adapters von links eingeführt werden .Ladeanschluss: Verbinden Sie die Ladeschnittstelle des Ladegeräts mit dem Ladeanschluss, dann schließen Sie den Stecker des Ladegeräts an die Steckdose an. - Seite 20 Achtung: Das Ladegerät verfügt über ein Hochspannungsgerät. Reparieren Sie es NICHT ohne Genehmigung. Um Gefahren zu vermeiden, sollten Batterie und Ladegerät außerhalb der Reichweite von Kindern aufbewahrt werden. In der Nähe der Batterien dürfen sich keine brennbaren und explosiven Gegenstände (wie Autositzkissen, Sofas usw.) befinden. Bewahren Sie den Akku an einem belüfteten und trockenen Ort auf und achten Sie darauf, ihn NICHT im Freien aufzuladen, um Kurzschlüsse, Brände und andere Unfälle durch Regen und andere Faktoren zu vermeiden und zu verhindern, dass Flüssigkeit und Metallpartikel in die elektrischen Teile gelangen.
-
Seite 21: Vorsichtsmaßnahmen Bei Der Wartung
3. Vorsichtsmaßnahmen bei der Wartung 3.1 Vorsichtsmaßnahmen beim Fahren 3.2 Fahrradwartung und -reparatur 3.3 Wartung und Reparatur des Motors 3.4 Batteriewartung und -reparatur 3.5 Warnhinweise zu Rückstrahlern... -
Seite 22: Vorsichtsmaßnahmen Beim Fahren
3.1 Vorsichtsmaßnahmen beim Fahren (Ⅰ) Benutzer sollten auf die Sicherheit bei der Fahrradnutzung achten 1. Parken in den Foyers von Gebäuden, auf den Fluren, auf den Fluchtwegen und vor den Notausgängen ist verboten. 2. Keine Aufladung in Wohngebäuden. Die Aufladung sollte weit entfernt von brennbaren Materialien erfolgen und nicht länger als 9 Stunden dauern. -
Seite 23: (Ⅳ) Aufmerksamkeit Im Straßenverkehr
(Ⅲ) Überprüfung vor dem Fahren: Bitte reparieren Sie das Fahrrad rechtzeitig oder wenden Sie sich bei Unregelmäßigkeiten an die örtliche Reparaturwerkstatt. 1. Bitte bestätigen Sie den normalen Stromverbrauch, wenn Sie den Ständer verwenden und das Hinterrad vom Boden abgehoben ist. 2. -
Seite 24: (Ⅴ) Achtung Beim Schieben Und Parken
3.2 Fahrradwartung und -reparatur 1. Das Fahrrad wurde vor der Auslieferung überprüft und eingestellt. Bei Problemen wenden Sie sich bitte an das Fiido-Kundendienstteam. 2. Normalerweise sollten die Speichen des Rades einmal nach einem halben Monat Fahrt eingestellt werden, um die beste Nutzung zu gewährleisten. -
Seite 25: Batteriewartung Und -Reparatur
1. Der Rückstrahler darf nicht fehlen. Sollte er fehlen, wenden Sie sich bitte umgehend an den Kundendienst, um Ersatz zu erhalten. 2. Der Fiido-Rückstrahler ist fest am Fahrzeug montiert. Bitte verändern Sie nicht die Position, modifizieren Sie ihn nicht, demontieren Sie ihn nicht, etc. -
Seite 26: Wartungsverzeichnis
4. Wartungsverzeichnis 4.1 Methoden zur Fehlersuche 4.2 Technische Daten 4.3 Garantieabeckung 4.4 Reparaturverzeichnis... -
Seite 27: Methoden Zur Fehlersuche
4.1 Methoden zur Fehlersuche Fehlercode-Beschreibung Fehlercode Fehlerphänomen Probleme bei der Kommunikation Probleme mit dem Gashebel Probleme mit dem Bremshebel Probleme mit der Motorhaube Motorprobleme Controller-Probleme Allgemeiner Fehler Fehlerursache Ausschlussverfahren Fehler-Phänomen Regulierungslenker austauschen Schlechter Kontakt des Bremsunterbrechungsschalter Regulierungslenkers Schlechter austauschen Motor austauschen Ausfall des Kontakt des Bremsabschalters Controller austauschen oder... -
Seite 28: Technische Daten
4.2 Technische Daten Property index Item Fiido C21 Pro Before folding: Length*Width*Height (mm) 1800*670*1010 Net weight Product size 17.5kg(39lb) Maximum load 120kg(265lb) Product weight Applicable age On the head tube Serial numbe Location Riding requirement Maximum speed 15.5MPH (25km/h） Center distance between wheels (mm) -
Seite 29: Warranty Coverage
4.3 Warranty coverage (Ⅰ）Warranty principle 1. Users should operate correctly according to this user manual. In case of performance failure caused by production quality, according to relevant laws and national provisions of the three guarantees, the company shall uniformly perform the obligations of the three guarantees. 2. - Seite 30 (Ⅱ）Garantieumfang und -dauer Artikel Ersatzteile Garantiezeit Wartung Natürliche Verformung, offenes Schweißen, Entlötbruch- Rahmen 36 Monate Phänomen, Qualitätsprobleme, die durch schlechte Herstellung verursacht wurden, können ersetzt werden. Selbstveränderung, Kollisionsschäden Gabel, Lenker, Vorbau, Sattelstütze 24 Monate usw. sind von der Garantie ausgeschlossen. Grundlegende Teile Ständer, Reifen, Sättel, Schutzbleche,...
-
Seite 31: Garantie-Benachrichtigung
Garantie-Benachrichtigung 1. Die Garantie für das Zubehör richtet sich streng nach der Garantiezeit. 2. Die Garantiezeit wird ab dem Datum der Lieferung berechnet. 3. Es wird keine Garantie gewährt, wenn das Ladegerät, der Akku und der Motor ohne Genehmigung demontiert werden. 4. - Seite 32 Wenn Sie Fragen oder Anregungen zu diesem Benutzerhandbuch haben, kontaktieren Sie uns bitte über folgende Mailadresse Kontakt：support@fiido.com 6971957790556 Fiido APP EPAC according to EN 15194 4.003.C21001...
