Fiido D3 Pro Handbuch
Faltbares elektrofahrrad
Verwandte Anleitungen für Fiido D3 Pro
Inhaltszusammenfassung für Fiido D3 Pro

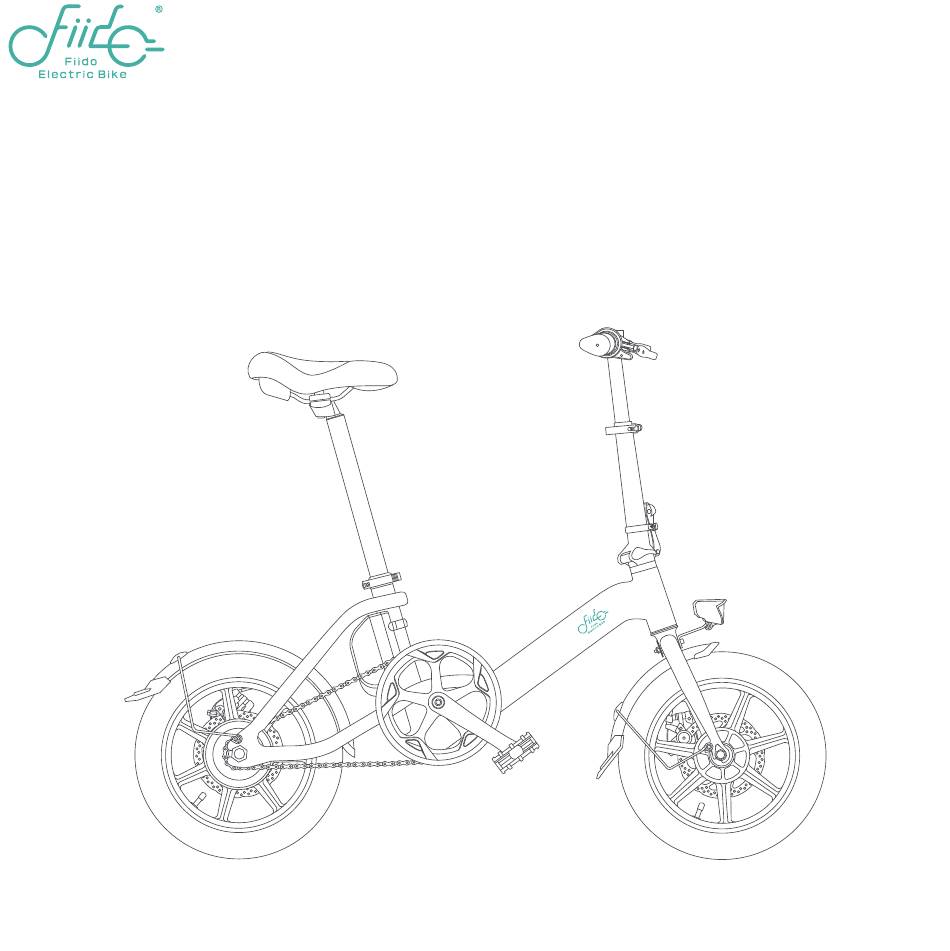

- Seite 1 Fiido D3 Pro Faltbares Elektrofahrrad L ieb e nu tzer, bi tte lesen si e di ese anlei tung vor d er op er at ion g ründlich durch. W arnu ng: arbei te ni cht mi t dem fahrrad , b i s du w ei ßt, wi e man es be nut zt .
-
Seite 3: Sicherheitsvorkehrungen
In diesem Handbuch stellen wir Ihnen die Spezifikationen, die Installation, die Verwendung, die Vorsichtsmaßnahmen und die Wartung des Fiido D3pro vor. Stellen Sie sicher, dass Sie alles über das Fahrrad wissen, was Sie wissen müssen, das in diesem Handbuch vorgestellt wird. Bei Fragen wenden Sie sich bitte an das Fiido-Kundendienstteam oder an unser örtliches Servicezentrum. - Seite 4 11. Wenn Sie Ihr Fahrrad nachrüsten müssen, halten Sie sich bitte an die örtlichen Gesetze und Vorschriften, nachdem Sie sich mit dem Fiido-Kundendienstteam beraten haben, und gehen Sie dann mit Vorsicht vor. Schwere Verletzungen und/oder Schäden, die durch nicht autorisierte Änderungen...
-
Seite 5: Inhaltsverzeichnis
INHALT 1.Produkteinführung 2.Besienungsanleitung 3. Vorsichtsmaßnahmen bei der Wartung 4. Wartungsverzeichnis 1.1 Fahrradübersicht 2.1 Montageanleitung 3.1 Vorsichtsmaßnahmen bei Verwendung 4.1 Methoden zur Fehlerbehebung 1.2 Lieferumfang 2.2 Erste Verwendung 3.2 Fahrradwartung und -reparatur 4.2 Technische Daten 1.3 Fahrrad-Diagramme 2.3 Ladeanleitung 3.3 Motorwartung und -reparatur 4.3 Garantieabdeckung 1.4 Funktion DESC 3.4 Batteriewartung und -reparatur... -
Seite 6: Produkteinführung
1. Produkteinführung 1.1 Fahrradübersicht 1.2 Lieferumfang 1.3 Fahrrad-Diagramme 1.4 Funktion DESC... -
Seite 7: Fahrradübersicht
Stromverbrauch und können dennoch Steigungen problemlos überwinden. Es ist die erste Wahl unter den Einsteiger-Elektrofahrrädern für den Stadtverkehr. Das Fiido D3pro verfügt über 3 Fahrmodi und 3 Modi mit Tretunterstützung, um Ihnen ein noch intensiveres Fahrerlebnis zu bieten. Die Vorderseite des Fahrrads kann zusammengeklappt und nach dem Zusammenklappen geschoben werden,... -
Seite 8: Lieferumfang
1.2 Lieferumfang Fahrradteile E-Bike*1 Sattelstütze *1 Fahrradzubehör Pedale*1 Ladegerät*1 Rücklichter plus eins*1 Bedienungsanleitung*1 Werkzeug Maulschlüssel*1 Inbusschlüssel*5 *Bitte überprüfen Sie sorgfältig, ob alle Artikel vollständig und intakt sind. Bei Problemen wie fehlenden oder beschädigten Artikeln wenden Sie sich bitte so schnell wie möglich an das offizielle Kundendienstteam. -
Seite 9: Fahrrad-Diagramme
1.3 Fahrrad-Diagramme Lenker Sattel Vorbau Sattelklemme Vorbauklemme Reifen Frontlicht Scheibenbremse Schutzbleche Schutzbleche Scheibenbremse Motor Pedale Druckregelventil Tretkurbel Kette Kettenblatt *Non professionals are forbidden to assemble and disassemble the battery. Please contact after-sales team for assistance. -
Seite 10: Desc-Funktion
– das Symbol erlischt.) Batteriestatus Verbindungsanzeige der Fiido-Uhr (Anzeige des verbleibenden Akkuleistung.) (Um die Fiido Mate-Fahrraduhr zu verbinden, Geschwindigkeit drücken Sie bitte die Tasten „∧“ und „V“ (Anzeige der aktuellen Geschwindigkeit.) gleichzeitig und halten Sie sie 3 Sekunden lang gedrückt. - Seite 11 2. Gebrauchsanweisung 2.1 Montageanleitung 2.2 Erstmalige Verwendung 2.3 Ladeanleitung...
-
Seite 12: Montageanleitung
2.1 Montageanleitung Die Grundmontage des Fahrrads wurde bereits im Werk durchgeführt. Wenn Sie das Fahrrad erhalten, müssen Sie es nur noch aufklappen und den Sattel sowie die Pedale montieren. Klappen Sie den Vorbau auf ② Schließen Sie die Vorbauklemme und drehen Sie den ①... - Seite 13 Montieren Sie die Sattelstütze ① Öffnen Sie die Sattelklemme und setzen Sie ② Stellen Sie die Sattelstütze auf eine geeignete Höhe ein. Die die Sattelstütze ein. empfohlene Höhe ist erreicht, wenn der Sattel auf Höhe des Beckens des Benutzers ist, wenn dieser natürlich steht. Die Höhe der Einstellung darf die Sicherheitslinie NICHT überschreiten.
- Seite 14 Montieren Sie die Pedale Verwenden Sie den Maulschlüssel aus dem Werkzeugbeutel, schrauben Sie die Pedalwelle in das Gewindeloch und ziehen Sie sie in Pfeilrichtung fest. Achtung: Achten Sie beim Einbau des Pedals auf die Zuordnung des linken/rechten Pedals zur linken/rechten Kurbel. Die Pedalschraube und die Innenseite der Kurbel sind jeweils mit L (links)/R (rechts) gekennzeichnet.
-
Seite 15: Erstmalige Verwendung
2.2 Erstmalige Verwendung Befolgen Sie vor dem Fahren bitte die Installationsanleitung, um die Komponenten ordnungsgemäß zu installieren, zu überprüfen Sie, ob die Bauteile locker sind, eine ausreichende Stromversorgung sicherzustellen und einen angemessenen Schutz für das Fahren zu gewährleisten. Schritt 1: Sattel einstellen Bitte stellen Sie den Sattel auf die für Ihre Körpergröße geeignete Fahrhöhe ein. - Seite 16 Schritt 3: Wechsel des Modus Schalten Sie um und wählen Sie den Fahrmodus entsprechend den Straßenverhältnissen und Ihren persönlichen Bedürfnissen. ① Elektromodus: Drücken Sie die Taste für den Elektromodus, um in den reinen Elektromodus zu wechseln. Je stärker Sie die Taste drücken, desto schneller wird die Geschwindigkeit. ②...
-
Seite 17: Anleitung Zum Laden
2.3 Anleitung zum Laden Der Akku verfügt über eine geringe Menge an Strom. Bitte laden Sie ihn vor der ersten Verwendung vor dem Fahren vollständig auf. Laden 1. Ladeanschluss: Verbinden Sie die Ladeschnittstelle des Ladegeräts mit dem Ladeanschluss und stecken Sie dann den Netzstecker des Ladegeräts in die Steckdose. -
Seite 18: Faltanleitung
2.4 Faltanleitung Senken Sie die Sattelstütze ab Heben Sie die Sattelklemme nach oben, um sie in geöffnetem Zustand zu halten. Drücken Sie die Sattelstütze vorsichtig ganz nach unten. Drücken Sie die Sattelklemme nach unten, um sie in geschlossenem Zustand zu halten. Falten Sie den Vorbau Öffnen Sie den Sicherheitshaken des Vorbaus und drehen Sie die Vorbauklemme nach unten, um sie in geöffnetem Zustand zu halten. - Seite 19 Um es gespeichert zu haben, klicken sie auf den pfeil.
-
Seite 20: Vorsichtsmaßnahmen Bei Der Wartung
3. Vorsichtsmaßnahmen bei der Wartung 3.1 Vorsichtsmaßnahmen beim Fahren 3.2 Fahrradwartung und -reparatur 3.3 Wartung und Reparatur des Motors 3.4 Batteriewartung und -reparatur 3.5 Warnhinweise zu Rückstrahlern... -
Seite 21: Vorsichtsmaßnahmen Beim Fahren
3.1 Vorsichtsmaßnahmen beim Fahren (Ⅰ) Benutzer sollten auf die Sicherheit bei der Fahrradnutzung achten 1. Parken in den Foyers von Gebäuden, auf den Fluren, auf den Fluchtwegen und vor den Notausgängen ist verboten. 2. Keine Aufladung in Wohngebäuden. Die Aufladung sollte weit entfernt von brennbaren Materialien erfolgen und nicht länger als 9 Stunden dauern. - Seite 22 (Ⅱ) Fahrsicherheit: Bitte beachten Sie die nationalen und örtlichen Verkehrsregeln und -vorschriften und achten Sie auf Ihre Fahrsicherheit. 1. Der Benutzer muss über 16 Jahre alt sein. Verleihen Sie das Fahrrad nicht an Personen, die es nicht bedienen können, um Schäden zu vermeiden.
-
Seite 23: (Ⅳ) Aufmerksamkeit Im Straßenverkehr
(Ⅳ) Aufmerksamkeit im Straßenverkehr 1. Beachten Sie bitte zu Ihrer eigenen Sicherheit und zur Sicherheit anderer die örtlichen Verkehrsregeln. 2. Tragen Sie beim Fahren unbedingt einen Schutzhelm, treffen Sie Sicherheitsvorkehrungen und nehmen Sie eine natürliche Haltung ein. 3. Bitte beschleunigen Sie zu Beginn der Fahrt langsam, um Energieverschwendung oder Unfälle zu vermeiden. 4. -
Seite 24: Fahrradwartung Und -Reparatur
3.2 Fahrradwartung und -reparatur 1. Das Fahrrad wurde vor der Auslieferung überprüft und eingestellt. Bei Problemen wenden Sie sich bitte an das Fiido-Kundendienstteam. 2. Normalerweise sollten die Speichen des Rades einmal nach einem halben Monat Fahrt eingestellt werden, um die beste Nutzung zu gewährleisten. -
Seite 25: Batteriewartung Und -Reparatur
1. Der Rückstrahler darf nicht fehlen. Sollte er fehlen, wenden Sie sich bitte umgehend an den Kundendienst, um Ersatz zu erhalten. 2. Der Fiido-Rückstrahler ist fest am Fahrzeug montiert. Bitte verändern Sie nicht die Position, modifizieren Sie ihn nicht, demontieren Sie ihn nicht, etc. -
Seite 26: Wartungsverzeichnis
4. Wartungsverzeichnis 4.1 Methoden zur Fehlersuche 4.2 Technische Daten 4.3 Garantieabeckung 4.4 Reparaturverzeichnis... -
Seite 27: Methoden Zur Fehlersuche
4.1 Methoden zur Fehlersuche Fehlercode-Beschreibung Fehlercode Fehlerphänomen Probleme bei der Kommunikation Probleme mit dem Gashebel Probleme mit dem Bremshebel Probleme mit der Motorhaube Motorprobleme Controller-Probleme Allgemeiner Fehler Fehlerursache Ausschlussverfahren Fehler-Phänomen Regulierungslenker austauschen Schlechter Kontakt des Bremsunterbrechungsschalter Regulierungslenkers Schlechter austauschen Motor austauschen Ausfall des Kontakt des Bremsabschalters Controller austauschen oder... -
Seite 28: Technische Daten
4.2 Technische Daten Property index Item D3PRO Before folding: Length*Width*Height (mm) 1240*575*980 After folding: Length*Width*Height (mm) 1240*300*610 Product size Tires （Inch） 14*2.125 Product weight 17.3 Net weight (kg) Maximum load (kg) Riding requirement Applicable age Applicable height 155cm(5.0') - 200cm(6.5') Serial numbe Location Under the frame Maximum speed... -
Seite 29: Garantieabdeckung
Rated power (W) Rated speed（r/min） Motor Moter type Brushless geared motor Undervoltage protection (V) 29±1 Overcurrent protection (A) 13±1 Input voltage (V) 100-240 Output voltage (V) Charger Output current (A) Charging hours (h) Front light Others Tail light Riding mode Power assisted mode+Pedal mode Achtung：... - Seite 30 (Ⅱ）Garantieumfang und -dauer Artikel Ersatzteile Garantiezeit Wartung Natürliche Verformung, offenes Schweißen, Entlötbruch- Rahmen 36 Monate Phänomen, Qualitätsprobleme, die durch schlechte Herstellung verursacht wurden, können ersetzt werden. Selbstveränderung, Kollisionsschäden Gabel, Lenker, Vorbau, Sattelstütze 24 Monate usw. sind von der Garantie ausgeschlossen. Grundlegende Teile Ständer, Reifen, Sättel, Schutzbleche,...
-
Seite 31: Garantie-Benachrichtigung
Garantie-Benachrichtigung 1. Die Garantie für das Zubehör richtet sich streng nach der Garantiezeit. 2. Die Garantiezeit wird ab dem Datum der Lieferung berechnet. 3. Es wird keine Garantie gewährt, wenn das Ladegerät, der Akku und der Motor ohne Genehmigung demontiert werden. 4. - Seite 32 Wenn Sie Fragen oder Anregungen zu diesem Benutzerhandbuch haben, kontaktieren Sie uns bitte über folgende Mailadresse Kontakt：support@fiido.com 6971957790198 Fiido APP EPAC according to EN 15194 4.003.D3P005...
