Denver City E-4400 Handbuch

Empfehlung für eine sichere und geschützte Nutzung

Bevor Sie Ihr Fahrrad benutzen, stellen Sie sicher, dass es einwandfrei funktioniert. Überprüfen Sie insbesondere die folgenden Punkte:

• Die Position ist bequem
• Die Muttern, Schrauben, Spannhebel, angezogenen Komponenten
• Die Bremsen funktionieren einwandfrei
• Der Lenker hat den korrekten Bewegungsspielraum, ohne übermäßiges Spiel
• Die Räder werden durch nichts blockiert und die Lager sind korrekt eingestellt
• Die Räder sind korrekt festgezogen und am Rahmen/der Gabel befestigt
• Die Reifen sind in gutem Zustand und ihr Druck ist korrekt
• Der Zustand der Felgen
• Die Pedale sind fest an der Kurbelgarnitur befestigt
• Die Schaltung funktioniert
• Die Reflektoren sind korrekt positioniert.

EMPFEHLUNG: Ihr Fahrrad sollte alle 6 Monate von einem Fachmann überprüft werden, um sicherzustellen, dass es einwandfrei funktioniert und sicher zu bedienen ist. Es liegt in der Verantwortung des Benutzers, vor der Benutzung sicherzustellen, dass alle Komponenten ordnungsgemäß funktionieren.

Wählen Sie einen sicheren, verkehrsfreien Ort, um sich mit Ihrem neuen Fahrrad vertraut zu machen. Die Unterstützung kann mit Kraft ausgelöst werden; überprüfen Sie, ob Ihr Lenker gerade ist und die Straße frei ist.
Stellen Sie sicher, dass Sie bei guter Gesundheit sind, bevor Sie auf Ihr Fahrrad steigen.
Bei ungewöhnlichen Wetterbedingungen (Regen, Kälte, Nachtzeit...) seien Sie besonders wachsam und passen Sie Ihre Geschwindigkeit und Ihre Reaktionen entsprechend an.
Beim Transport Ihres Fahrrads außerhalb Ihres Fahrzeugs (Fahrradträger, Dachträger...) wird dringend empfohlen, die Batterie zu entfernen und an einem kühlen Ort zu lagern.
Der Benutzer muss die Anforderungen der nationalen Vorschriften einhalten, wenn das Fahrrad auf öffentlichen Straßen benutzt wird (z. B. Beleuchtung und Signaleinrichtungen).

Sie erkennen an, dass Sie für jegliche Verluste, Verletzungen oder Schäden verantwortlich sind, die durch die Nichtbeachtung der oben genannten Anweisungen entstehen, und dass dies die Garantie automatisch zum Erlöschen bringt.

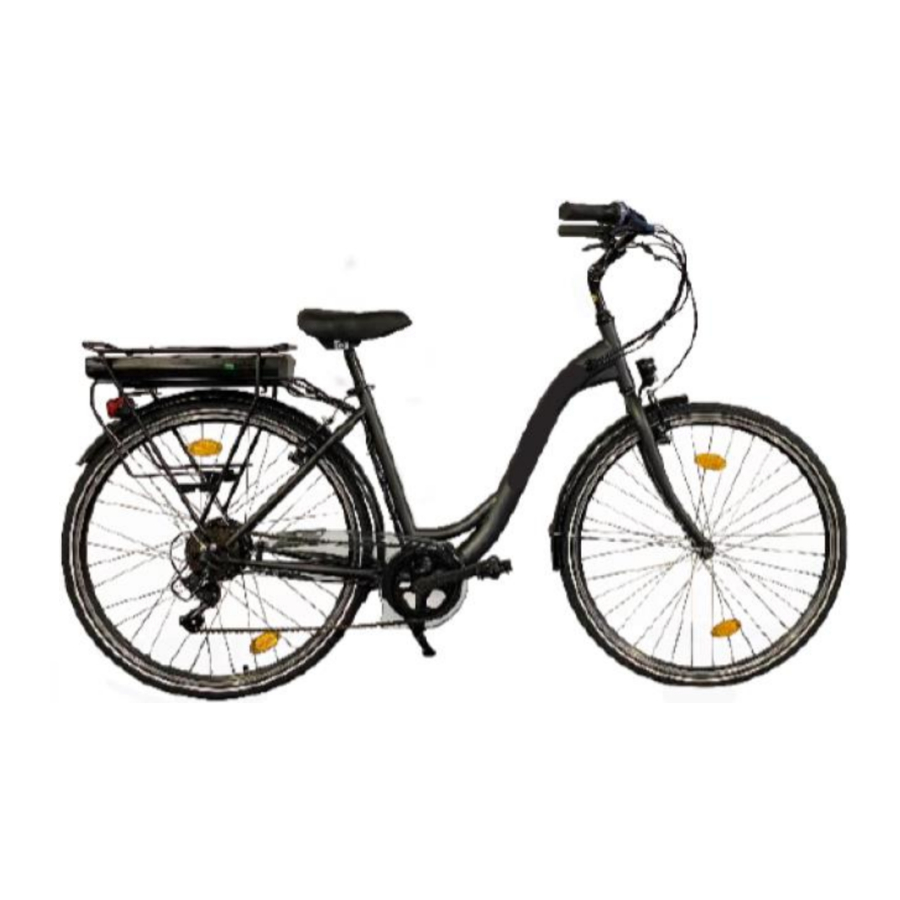

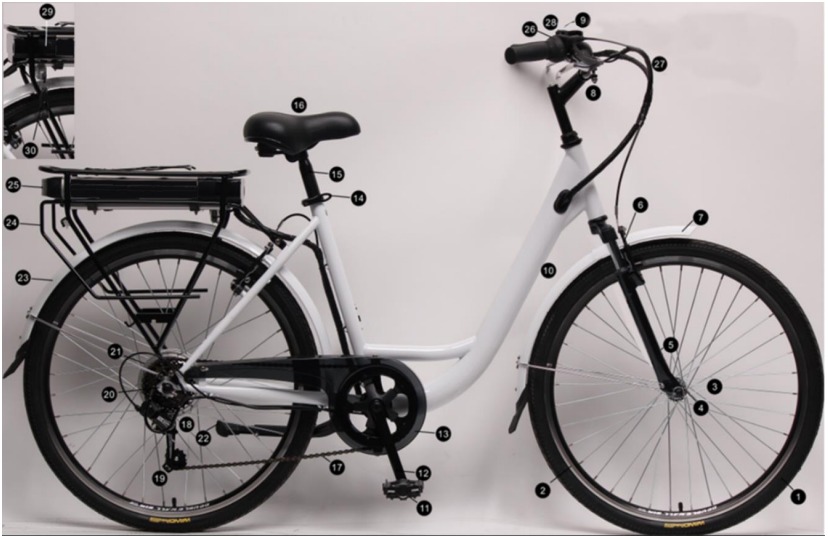

Aufbau des Produkts

1. Reifen und Schläuche
2. Felgen
3. Speichen
4. Vorderradnabe mit Schnellspanner
5. Gabel
6. Vorderradbremse
7. Vorderer Schutzblech
8. Lenker & Vorbau
9. Klingel
10. Rahmen
11. Pedal
12. Kurbelgarnitur
13. Kettenschutz
14. Sattelstützklemme
15. Sattelstütze
16. Sattel
17. Kette
18. Schaltwerksschutz
19. Schaltwerk hinten
20. Hinterradmotor
21. Freilauf
22. Seitenständer
23. Hinterer Schutzblech
24. Gepäckträger
25. Batterie
26. Griffe, Schalthebel und Bremshebel
27. Kabel
28. Displays
29. Ladegerät
30. Schlüsselschloss

Erste Inbetriebnahme und Anpassungen

Positionierung der Sicherheitselemente

Beleuchtung
Die Beleuchtung wird mit dem Fahrrad geliefert und besteht aus zwei Reflektoren (einem weißen im Vorderlicht und einem roten im Rücklicht), einem Vorderlicht, einem Rücklicht und weiteren orangefarbenen Reflektoren, die zwischen den Speichen der Räder positioniert sind.
Das Beleuchtungssystem ist eine vorgeschriebene Sicherheitsfunktion Ihres Fahrrads und muss daher vorhanden sein. Überprüfen Sie vor der Fahrt, ob Ihr Beleuchtungssystem funktioniert.

Frontlicht mit externer Batterie
Entfernen Sie das transparente Teil über dem Frontlicht, indem Sie die Kerbe hinter dem Gehäuse drücken. Sobald
alles entfernt wurde, können die Batterien entnommen und unter Beachtung der angegebenen Polarität ersetzt werden. Setzen Sie das transparente Teil wieder ein. Schalten Sie das Frontlicht ein/aus, indem Sie den kleinen Schalter über der Lampe betätigen.

Rücklicht mit externer Batterie
Entfernen Sie das transparente Teil mit einem Schraubendreher. Sobald alles entfernt wurde, können die Batterien entnommen und unter Beachtung der angegebenen Polarität ersetzt werden. Setzen Sie das transparente Teil wieder ein.
Schalten Sie das Rücklicht ein/aus, indem Sie den kleinen Schalter auf der Rückseite der Glühbirne betätigen.

Klingel
Eine Klingel befindet sich an Ihrem Lenker. Sie ist in einem Umkreis von 50 m zu hören.
Die Klingel ist eine vorgeschriebene Sicherheitsfunktion Ihres Fahrrads und muss daher an Ihrem Lenker vorhanden sein.

Tragen eines Helms
Für eine sichere Nutzung wird das Tragen eines Fahrradhelms dringend empfohlen. Er reduziert das Risiko von Schädelverletzungen bei Stürzen.

Das Tragen eines Helms ist für Kinder unter 14 Jahren obligatorisch, unabhängig davon, ob sie Fahrer oder Passagiere sind.

Einstellung von Sattel und Lenker

Es ist wichtig, Ihr Fahrrad an Ihre Morphologie anzupassen.

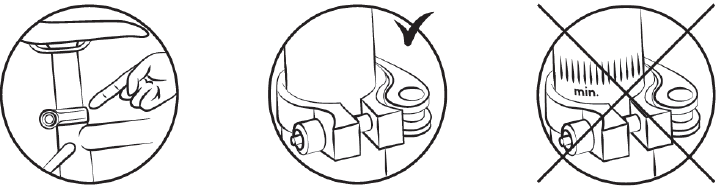

Sattel

Öffnen Sie das Schnellspannsystem.
Beim Einstellen des Sattels in die niedrigste Position stellen Sie sicher, dass er keine Komponenten des Fahrrads, wie z.B. den Rahmen, berührt. Achten Sie ebenfalls darauf, die Mindesteinsteckmarkierung der Sattelstütze nicht zu überschreiten. Diese Einsteckmarkierung sollte während der Nutzung des Fahrrads niemals sichtbar sein.

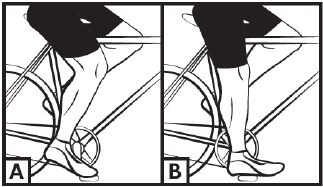

Um die korrekte Sattelhöhe zu überprüfen, sollten Sie mit gestreckten Beinen und der Ferse auf dem Pedal sitzen (Abbildung B). Beim Treten sollte das Knie leicht gebeugt sein und der Fuß nach unten zeigen (Abbildung A).

Es ist wichtig, die Sattelfedern zu schützen, wenn ein Kindersitz montiert wird, um das Risiko des Einklemmens von Fingern zu vermeiden.

Lenker

Der Lenker Ihres Fahrrads kann nach oben und unten verstellt werden.

• Schraubvorbau

Ihr Fahrrad ist mit einem "Tauch"-Vorbau ausgestattet, und Sie können die Höhe durch Ändern der Einstecktiefe des Vorbaus in das Rahmensteuerrohr verändern.

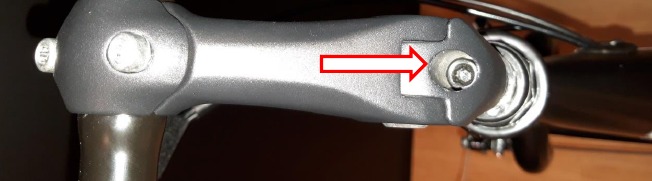

Um die Lenkerhöhe einzustellen, lösen Sie die Klemmschraube mit einem 6 mm Innensechskantschlüssel und heben oder senken Sie den Vorbau auf die gewünschte Höhe.

Achten Sie darauf, die Mindesteinsteckmarkierung nicht zu überschreiten. Diese Einsteckmarkierung sollte während der Nutzung des Fahrrads niemals sichtbar sein.
Ziehen Sie die Tauchschraube fest und stellen Sie sicher, dass der Vorbau in der richtigen Position ist.

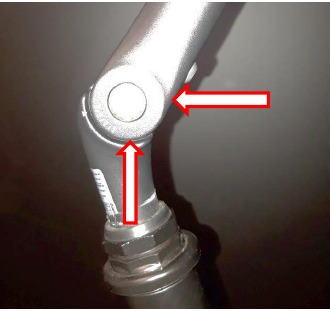

Um die Neigung des Lenkers einzustellen, lösen Sie die auf dem Bild oben gezeigte Vorbau-Schraubachse mit einem 5 mm Innensechskantschlüssel, wählen Sie die Position aus und ziehen Sie sie fest.

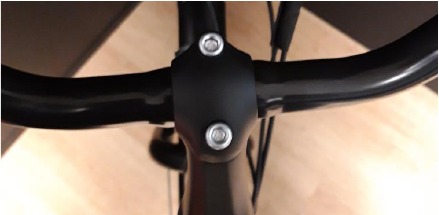

Möglicherweise müssen Sie dann die Position des Lenkers am Vorbau anpassen, indem Sie die Schrauben der Vorbaukappe lösen, den Lenker nach Belieben drehen und dieselben Schrauben wieder festziehen. Achten Sie darauf, dass der Lenker korrekt zentriert ist.

Reifen

Überprüfen Sie regelmäßig den Reifendruck. Das Fahren mit unter- oder überdruckten Reifen kann die Leistung mindern, vorzeitigen Verschleiß verursachen, die Felge beschädigen, die Reichweite reduzieren oder das Unfallrisiko erhöhen.
Wenn ein erheblicher Verschleiß oder ein Riss an einem der Reifen sichtbar ist, ersetzen Sie ihn, bevor Sie das Fahrrad benutzen. Ein Druckbereich ist auf der Reifenseitenwand vom Hersteller und in der folgenden Tabelle angegeben. Der Druck sollte entsprechend dem Gewicht des Benutzers angepasst werden.

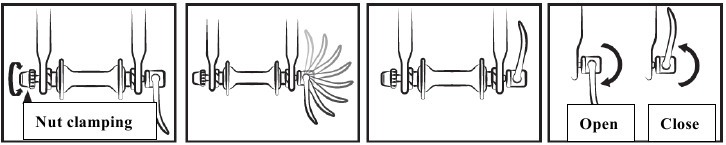

Methode zur Bestimmung der korrekten Einstellung der Schnellspannmechanismen (Rad- und Sattelklemme)
Die Schnellspannvorrichtungen sind für die Handbedienung konzipiert. Verwenden Sie niemals Werkzeuge zum Verriegeln oder Entriegeln des Mechanismus, um ihn nicht zu beschädigen.
Um die Klemmkraft der Radachse einzustellen, müssen Sie die Einstellmutter und nicht den Schnellspannhebel verwenden. Wenn der Hebel mit minimalem Handdruck bewegt werden kann, bedeutet dies, dass er nicht fest genug angezogen ist. Sie müssen daher die Einstellmutter festziehen. Das Schnellspannsystem muss die Gabelholme in geschlossener, verriegelter Position markieren.
Überprüfen Sie bei jedem Einstellvorgang, ob das Vorderrad korrekt in der Gabel zentriert ist. Verwenden Sie zum Einstellen, Schließen und Öffnen der Schnellspannmechanismen die folgende Methode:

Einstellen der Bremsen

Überprüfen Sie vor jeder Benutzung, ob die vorderen und hinteren Bremsen einwandfrei funktionieren.
Der rechte Bremshebel betätigt die Hinterradbremse. Der linke Bremshebel betätigt die Vorderradbremse.
Es wird empfohlen, die Bremskraft etwa 60/40 zwischen Vorder- und Hinterrad zu verteilen. Der Bremshebel sollte nicht mit dem Lenker in Kontakt kommen, und die Züge sollten nicht rechtwinklig gebogen sein, damit die Kabel mit minimaler Reibung gleiten können. Beschädigte, ausgefranste, rostige Kabel müssen sofort gewechselt werden.

• Bei Regen oder feuchtem Wetter sind die Bremswege länger. Es wird empfohlen, in solchen Situationen vorausschauend zu bremsen.
• Beim Abbiegen und Bremsen kann der Lenker einen negativen Einfluss auf die Reaktionszeit des Radfahrers haben.
• Berühren Sie die Scheibenbremsen nach intensivem Gebrauch des Bremssystems Ihres E-Bikes nicht, da Sie sich verbrennen könnten.

Bremseinstellung

Überprüfen Sie vor jeder Benutzung, ob die vorderen und hinteren Bremsen einwandfrei funktionieren.
Der rechte Bremshebel betätigt die Hinterradbremse. Der linke Bremshebel betätigt die Vorderradbremse.
Es wird empfohlen, die Bremskraft etwa 60/40 zwischen Vorder- und Hinterrad zu verteilen. Der Bremshebel darf nicht mit dem Lenker in Kontakt kommen und die Züge dürfen keine engen Winkelverläufe aufweisen, um sicherzustellen, dass die Kabel ohne die geringste Reibung gleiten. Beschädigte, ausgefranste, rostige Kabel müssen sofort ersetzt werden.

Hinweis:

• Bei Regen oder nassem Wetter werden die Bremswege länger. Es wird empfohlen, in diesen Situationen früher zu bremsen.
• Beim Kurvenfahren und Bremsen kann der Lenker einen negativen Einfluss auf die Reaktionszeit des Fahrers haben.
• Berühren Sie die Scheibenbremsen nach intensivem Gebrauch des Bremssystems Ihres E-Bikes nicht, da Sie sich verbrennen könnten.

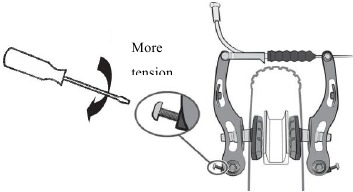

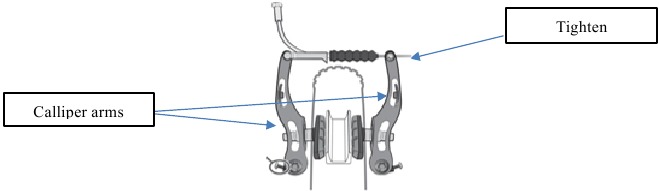

Einstellen der V-Bremsen

Die Bremsbeläge üben direkten Druck auf die Felgen aus. Die Intensität des Drucks wird durch einen Hebel gesteuert, der über ein Kabel mit der Bremse verbunden ist. Betätigen Sie den Bremshebel nicht, wenn das Rad vom Rahmen abgenommen ist.

• Positionieren Sie die Bremsarme vertikal und parallel unter Verwendung der korrekten Kabelspannung. Sobald die Kabelposition festgelegt ist, ziehen Sie das Kabel mit der entsprechenden Schraube fest.

• Richten Sie den Bremsbelag an der Seitenwand der Felge aus.

• Stellen Sie den Abstand zwischen den Bremsbelägen und der Felge auf 1 bis 3 mm ein, um eine bessere Bremsleistung zu erzielen.
• Bewegen Sie das hintere Ende des Bremsbelags leicht von der Felge weg.

• Stellen Sie die Symmetrie des Bremssattels ein, indem Sie die Rückholfedern des rechten und linken Bremssattels ausbalancieren.

• Ein System, bestehend aus einer Mutter und einer Kontermutter, ermöglicht es Ihnen, die Kabelspannung und damit die Bremskraft einzustellen, die sich mit der Zeit durch den Verschleiß der Bremsbeläge ändern wird.


Wechsel der Bremsbeläge

• V-Bremse
  Schrauben Sie die Bremsbeläge mit einem 5 mm Innensechskantschlüssel ab.
  Setzen Sie die neuen Bremsbeläge in der richtigen Richtung am Bremssattel an.
  Ziehen Sie die Bremsbeläge fest, unter Berücksichtigung der Einstellung, siehe vorheriges Kapitel.


Verschleiß der Felgen

Wie jedes andere Verschleißteil sollte die Felge regelmäßig überprüft werden. Die Felge kann schwächer werden und brechen, wodurch Sie die Kontrolle verlieren und stürzen könnten.

Es ist sehr wichtig, den Verschleiß der Felgen zu überprüfen. Wenn bei einer V-Bremse die Markierung unsichtbar wird, bedeutet dies, dass die Felge ihren maximalen Verschleiß für eine sichere Nutzung erreicht hat. Eine beschädigte Felge kann sehr gefährlich sein und muss ersetzt werden. Stellen Sie die Bremsbeläge so ein, dass ein Abstand von 1 bis 1,5 mm zur Felge eingehalten wird.

Einstellen der Gangschaltung

Ihr Fahrrad verfügt über mehrere manuell schaltbare Gänge mit einem System mit einem Schaltwerk hinten. Verwenden Sie den rechten Hebel, um den gewünschten Gangwechsel vorzunehmen.
Je höher die Anzeige, desto schwieriger wird das Treten und umgekehrt.
Vorsicht, treten Sie niemals rückwärts, während Sie die Gänge wechseln, und zwingen Sie den Bedienhebel niemals.
Für eine optimale Nutzung der Gangschaltung empfehlen wir, Gangwechsel außerhalb intensiver Tretphasen zu vermeiden.

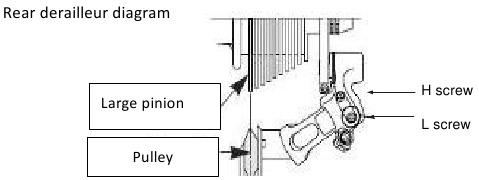

Einstellen der Begrenzungsschrauben

Der Bewegungsbereich des Schaltwerks kann mit den H- und L-Schrauben eingestellt werden.
Die L-Schraube ermöglicht die Einstellung der oberen Begrenzung (auf der Seite des größten Ritzels).
Wenn Sie die L-Schraube lösen, wird die Kette weiter nach außen des größten Ritzels positioniert.
Die H-Schraube ermöglicht die Einstellung der unteren Begrenzung (auf der Seite des kleinsten Ritzels).
Wenn Sie die H-Schraube lösen, wird die Kette weiter nach außen des kleinsten Ritzels positioniert.

Diese Einstellungen werden jeweils um eine Vierteldrehung vorgenommen. Bei jeder Einstellung sollten Sie eine perfekte Ausrichtung zwischen dem Ritzel, der Kette und der Umlenkrolle des Schaltwerks erreichen.

Einstellen der Kabelspannung

Um einen korrekten Ritzelwechsel einzustellen, verwenden Sie die Zugeinstellschraube am Schaltwerk oder am Hebel. Diese Zugeinstellschraube ermöglicht es Ihnen, die Zugspannung des Schaltwerks einzustellen und das Schaltwerk je nach gewählter Geschwindigkeit korrekt zu positionieren.

Einstellen der Kette

Ihr Fahrrad ist mit einem externen Schaltwerk ausgestattet, die Kette wird automatisch gespannt.

Wechseln der Kette

Neue Ketten werden normalerweise mit zu vielen Gliedern verkauft, der erste Schritt besteht darin, sie auf die richtige Länge zu kürzen. Die sicherste Methode ist, die Anzahl der Glieder der alten Kette zu zählen, um die neue anzupassen. Um die alte Kette zu entfernen, lösen Sie einfach einen Niet.
Sobald die Kette entfernt wurde, muss die neue montiert werden. Dazu muss sie um das Kettenblatt und das hintere Ritzel gelegt werden, damit sie korrekt mit den anderen Schaltelementen ineinandergreift. Um die Kette zu schließen, empfehlen wir die Verwendung eines Kettenschlosses. Dies ersetzt ein Kettenglied, das zwischen zwei Gliedern eingesetzt wird. Das Kettenschloss ermöglicht es Ihnen auch, die Kette zum Reinigen leichter zu entfernen.
Um zu überprüfen, ob die Kettenlänge korrekt ist, muss sie auf das kleinste Ritzel gelegt werden. In dieser Position sollte die virtuelle Linie, die zwischen der Radnabe des Hinterrads und der Achse der unteren Schaltwerksrolle gezogen wird, vertikal verlaufen.

Wechseln der Pedale

Um die Pedale zu wechseln, identifizieren Sie die Pedale anhand des aufgedruckten Buchstabens. Das rechte Pedal ist mit einem "R" gekennzeichnet und das linke Pedal mit einem "L". Drehen Sie das rechte Pedal im Uhrzeigersinn, um es am Kurbelarm zu befestigen. Drehen Sie das linke Pedal gegen den Uhrzeigersinn.

Rad und Motor

Nach dem ersten Monat der Nutzung ist es ratsam, die Speichen nachzuziehen, um die Auswirkungen der Motorzugkraft auf Ihr Hinterrad zu begrenzen. Beim Starten des Motors kann ein leichtes Geräusch hörbar sein. Dieses Geräusch ist normal, da der Motor startet und beim Treten unterstützt. Dieses Geräusch kann bei voller Nutzung lauter werden.

Gepäckträger

Er ist bereits über Ihrem Hinterrad befestigt. Die Befestigungen müssen regelmäßig mit einem Drehmoment von 4 - 6 Nm festgezogen und überprüft werden. Ihr Gepäckträger ist für eine maximale Last von 25 kg ausgelegt, es ist möglich, einen Kindersitz anzubringen.

Ihr Gepäckträger ist nicht dafür ausgelegt, einen Anhänger zu ziehen.

Als Sicherheitsmaßnahme darf Gepäck nur auf dem Gepäckträger transportiert werden.
Wenn der Gepäckträger beladen ist, ändert sich das Fahrverhalten Ihres Fahrrads.
Verteilen Sie die Gepäcklast gleichmäßig auf beiden Seiten, um die Stabilität Ihres Fahrrads zu gewährleisten. Das gesamte Gepäck muss fest auf dem Gepäckträger befestigt sein. Vor jeder Benutzung ist es wichtig zu überprüfen, dass nichts über eine Kante hängt, was sich im Hinterrad des Fahrrads verfangen könnte. Nehmen Sie keine willkürlichen Anpassungen am Gepäckträger vor; konsultieren Sie bei Bedarf Ihren Händler für eine Einstellung. Verändern Sie den Gepäckträger nicht; jede Änderung des Gepäckträgers durch den Benutzer führt zum Erlöschen dieser Bedienungsanleitung. Das Gepäck sollte die Reflektoren und Lichter Ihres Fahrrads nicht verdecken.

Fahrradständer

Stellen Sie vor der Benutzung des Fahrrads sicher, dass der Fahrradständer vollständig eingeklappt ist.

Wartung

Ihr Fahrrad erfordert regelmäßige Wartung, nicht nur zu Ihrer Sicherheit, sondern auch um seine Lebensdauer zu verlängern. Es ist wichtig, die mechanischen Elemente regelmäßig zu überprüfen, um verschlissene oder Abnutzungserscheinungen aufweisende Komponenten bei Bedarf auszutauschen.
Beim Austausch von Komponenten ist es wichtig, Originalteile der Marke zu verwenden, um die Leistung und Zuverlässigkeit des Fahrrads zu erhalten. Achten Sie darauf, geeignete Ersatzteile für die Reifen, Schläuche, Komponenten des Schaltsystems und der verschiedenen Bremskomponenten zu verwenden.
Es liegt in der Verantwortung des Benutzers, wenn er von Originalteilen abweichende Teile verwendet.

Entfernen Sie immer den Akku, bevor Sie Wartungsarbeiten durchführen.

Reinigung

Um Korrosion am Fahrrad zu vermeiden, sollte es nach jeder Benutzung mit Süßwasser abgespült werden, insbesondere wenn es der Meeresluft ausgesetzt war.
Es sollte mit einem Schwamm, einer Schüssel mit warmem Seifenwasser und einem Wasserschlauch (ohne Druck) gereinigt werden.

EMPFEHLUNG: Seien Sie besonders vorsichtig, keinen Hochdruckreiniger zu verwenden.

Schmierung

Schmierung ist für die verschiedenen beweglichen Komponenten unerlässlich, um Korrosion zu vermeiden. Fetten Sie regelmäßig die Kette, bürsten Sie die Ritzel und Kettenblätter und träufeln Sie ein paar Tropfen Schmiermittel in die Brems- und Schaltzugaußenhüllen.
Wir empfehlen, die zu schmierenden Komponenten zunächst zu reinigen und zu trocknen.
Für Kette und Schaltwerk wird ein spezielles Schmiermittel empfohlen. Für die anderen Komponenten kann Fett verwendet werden.

Regelmäßige Überprüfungen

Betreffend das Anziehen der Schrauben: Hebel, Kurbel, Pedale, Halterungen.
Die anzulegenden Anzugsdrehmomente sind wie folgt:

Die anderen Anzugsdrehmomente hängen von den Mutterngrößen ab: M4: 2,5 bis 4,0 Nm, M5: 4,0 bis 6,0 Nm, M6: 6,0 bis 7,5 Nm. Ziehen Sie die Schrauben entsprechend dem erforderlichen Drehmoment an.
Überprüfen Sie regelmäßig die Reifen und das Profil des Hinterrads: Verschleiß, Schnitte, Risse, Quetschungen. Ersetzen Sie den Reifen bei Bedarf. Überprüfen Sie die Felgen auf übermäßigen Verschleiß, Verformung, Dellen, Risse...

Inspektionen

Aus Sicherheitsgründen und um die Komponenten in einem guten Zustand zu halten, sollten Sie Ihr Fahrrad regelmäßig von Ihrem Händler überprüfen lassen. Ihr Fahrrad sollte auch regelmäßig von einem qualifizierten Techniker gewartet werden.

Erste Inspektion: 1 Monat oder 150 km

• Überprüfen Sie den festen Sitz der Komponenten: Kurbelarm, Rad, Vorbau, Pedale, Lenker, Sattelklemme,
• Überprüfen Sie die korrekte Funktion des Tretunterstützungssystems,
• Bremsen überprüfen und einstellen,
• Räder nachziehen und/oder zentrieren.

Jedes Jahr oder alle 2000 km:

• Verschleiß überprüfen (Bremsbeläge, Schaltsystem, Reifen),
• Überprüfen Sie die korrekte Funktion des Tretunterstützungssystems,
• Lager überprüfen (Tretlager, Räder, Lenkung, Pedale),
• Kabel überprüfen (Bremsen, Schaltung),
• Beleuchtung überprüfen,
• Räder nachziehen und/oder zentrieren.

Alle 3 Jahre oder 6000 km:

• Schaltsystem ersetzen (Kette, Freilauf, Kettenblatt),
• Überprüfen Sie die korrekte Funktion des Tretunterstützungssystems,
• Reifen ersetzen,
• Räder bei Verschleiß ersetzen (Speichen, Felge),
• Räder nachziehen und/oder zentrieren,
• Bremsbeläge ersetzen,
• Elektrische Funktionen überprüfen.

Tretunterstützung und Akku

Der Benutzer muss das Pedal vorwärts drehen, um die motorisierte Unterstützung zu erhalten. Dies ist ein wichtiges Sicherheitsmerkmal. Dieses Tretunterstützte Fahrrad bietet motorisierte Unterstützung bis zu einer Geschwindigkeit von 25 km/h. Darüber hinaus stoppt der Motor. Sie können schneller fahren, müssen dies jedoch aus eigener Kraft tun, ohne elektrische Unterstützung.

Der Motor funktioniert erst, wenn Sie eine volle Umdrehung des Pedals abgeschlossen haben. Diese Funktion schützt den Motor und seine Steuerung und verlängert die Lebensdauer der elektrischen Komponenten.

Tretunterstützung

Um das Fahrrad zu starten, schalten Sie den Hauptschalter an der Seite des Akkus auf ON/OFF (EIN/AUS).
Die restlichen Einstellungen und Informationen werden direkt am Display am Lenker vorgenommen.

Empfehlung: Bitte schalten Sie den Hauptschalter am Akku aus, wenn Sie nicht mehr auf dem Sattel sitzen. Dies spart Akkuladung.

Tretunterstützung

Um das Fahrrad zu starten, betätigen Sie den Hauptschalter an der Seite des Akkus auf ON/OFF (EIN/AUS).
Die restlichen Einstellungen und Informationen können direkt am Display am Lenker vorgenommen werden.

HINWEIS: Bitte schalten Sie den Hauptschalter am Akku aus, wenn Sie nicht mehr fahren.

Dies spart Akkuleistung.

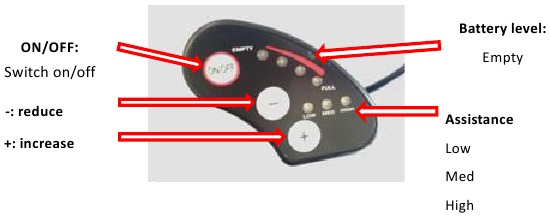

LED-Anzeigen

Die LED-Anzeige ist wie folgt:

LED-Anzeige aktivieren / deaktivieren

Um die Unterstützung zu aktivieren, drücken Sie einmal die Taste "ON/OFF" (EIN/AUS) auf dem Display. Die roten Ladeanzeige- und Unterstützungsstufen-LEDs leuchten auf.
Um die Unterstützung auszuschalten, halten Sie die Taste "ON/OFF" (EIN/AUS) 2 Sekunden lang gedrückt. Die roten Ladeanzeige- und Unterstützungsstufen-LEDs erlöschen.

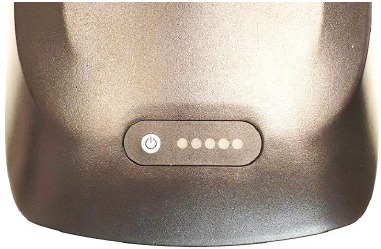

Anzeige des Akkuladestands auf der LED-Anzeige

Unter normalen Bedingungen schalten Sie das Gerät ein, und die vier LEDs zeigen den Akkuladestand an. Wenn alle leuchten, bedeutet dies, dass die Ladung maximal ist. Wenn die letzte blinkt, bedeutet dies, dass der Akku sofort aufgeladen werden muss, bevor das Fahrrad benutzt wird.

Wenn der Benutzer vergisst, das Gerät nach 5 Minuten Inaktivität auszuschalten, leuchten die vier LEDs nacheinander auf, um den Benutzer daran zu erinnern, das Gerät auszuschalten und Energie zu sparen.

Auswahl der Unterstützungsstufe auf der LED-Anzeige

Wenn die Stromversorgung eingeschaltet ist, können Sie zwischen 6 Unterstützungsstufen wählen. Drücken Sie die Tasten "+" oder "-", um eine dieser sechs Unterstützungsstufen auszuwählen.

Wenn die Stromversorgung aktiviert ist, leuchtet die "LOW" (NIEDRIG) Unterstützungs-LED dauerhaft, was bedeutet, dass die Unterstützung auf Stufe 2 ist. Um die Stufe zu erhöhen, drücken Sie die Taste "+", um sie zu verringern, drücken Sie "-".

LED-ANZEIGE	UNTERSTÜTZUNGSSTUFE
	Unterstützung deaktiviert
	1
	2
	3
	4
	5
	6

• Wenn Sie eine hohe Unterstützungsstufe (5 und 6) wählen, erhöht sich der Akkuverbrauch und der erforderliche Kraftaufwand seitens des Benutzers ist geringer. Diese Stufen eignen sich für Steigungen, Gegenwind oder schwere Lasten.
• Mittlere Unterstützungsstufen (3 und 4) bedeuten, dass der Kraftaufwand des Benutzers und der Akkuverbrauch gleich sind.
• Die niedrigen Unterstützungsstufen (1 und 2) bedeuten, dass der Antrieb des Fahrrads mehr vom Kraftaufwand des Benutzers als vom Akkuverbrauch abhängt. Dies sind somit energiesparende Modi. Wir empfehlen, die Unterstützungsstufe 1 zu verwenden, wenn Sie das Fahrrad sportlich nutzen möchten.

Schiebehilfe auf der LED-Anzeige

Drücken Sie lange die Taste "+", um die Funktion "assisted start" (Anfahrhilfe) zu nutzen und das Anfahren zu erleichtern. Bei Verwendung der Anfahrhilfe überschreitet die Unterstützung 6 km/h nicht.
Sobald die Taste "+" losgelassen wird, stoppt die Anfahrhilfe.

Akku

Umgang mit dem Akku

Ladestand des Akkus ablesen

Um den Ladestand zu erfahren, drücken Sie einmal die Lade-Taste auf der Oberseite Ihres Akkus.

Die 5 LEDs leuchten auf, um den Ladestand anzuzeigen, und erlöschen dann nach 4 Sekunden.

ANZEIGE	LADESTAND
	100%
	80%
	60%
	40%
	< 20%

Akku ein-/ausschalten

Um Ihren Akku einzuschalten, drücken Sie die rote ON/OFF-Taste hinten am unteren Ende des Akkus. Drücken Sie sie erneut, um den Akku auszuschalten. Wenn Ihr Akku ausgeschaltet ist, versorgt er Ihr Fahrrad nicht mehr mit Strom, die Akku-Ladestandsanzeige bleibt jedoch funktionsfähig.

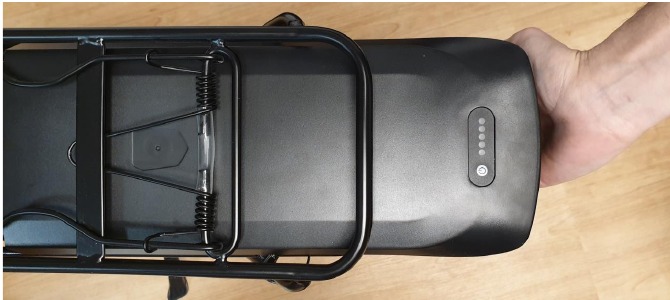

Akku einsetzen/entfernen

Der Akku der Elektrofahrräder ist auf dem Gepäckträger montiert und direkt mit der Steuerbox vorne verbunden.

Bevor Sie den Akku handhaben, stellen Sie sicher, dass der Schalter auf "Aus" steht.

Um den Akku zu installieren, schieben Sie das Akkupack zuerst horizontal entlang der Schiene und drücken Sie es fest, um sicherzustellen, dass es sicher sitzt und verriegelt ist.

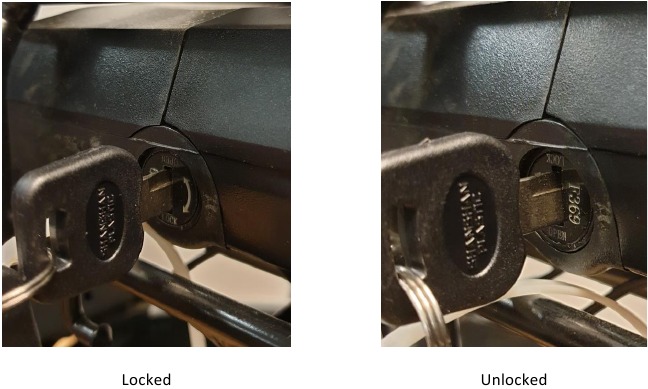

Zum Verriegeln stecken Sie den Schlüssel in das Schloss und drehen ihn eine halbe Umdrehung im Uhrzeigersinn (Akku und Gepäckträger verriegelt). Zum Entriegeln drehen Sie ihn eine halbe Umdrehung gegen den Uhrzeigersinn.

Denken Sie daran, den Schlüssel nach dem Entfernen des Akkus vom Gepäckträger abzuziehen und sicher aufzubewahren!

Verwenden des Ladegeräts

Vor dem Laden des Akkus lesen Sie bitte die Bedienungsanleitung und die Ladeanleitung, sofern diese mit Ihrem Fahrrad geliefert wurden. Bitte beachten Sie auch Folgendes bezüglich des Akku-Ladegeräts:

• Befolgen Sie die Anweisungen auf dem Etikett des Akku-Ladegeräts.
• Verwenden Sie dieses Ladegerät nicht in der Nähe von explosiven Gasen oder ätzenden Substanzen.
• Schütteln oder stoßen Sie das Ladegerät nicht und lassen Sie es nicht fallen.
• Schützen Sie das Ladegerät stets vor Regen und Feuchtigkeit; es ist für den Innenbereich bestimmt.

• Die Temperaturtoleranz dieses Ladegeräts liegt zwischen 0 und +40 °C.
• Sie sollten das Ladegerät nicht zerlegen; sollten Probleme auftreten, geben Sie das Gerät einem qualifizierten Reparateur.
• Verwenden Sie nur das mit Ihrem Elektrofahrrad gelieferte Ladegerät, um Schäden zu vermeiden.
  Beachten Sie, dass die Nichteinhaltung dieser Anforderung zum Erlöschen der Garantie führt.
• Beim Aufladen müssen Akku und Ladegerät mindestens 10 cm von der Wand entfernt und in einem trockenen, gut belüfteten Bereich aufgestellt werden. Stellen Sie während des Gebrauchs nichts in die Nähe des Ladegeräts.
•
  Berühren Sie das Ladegerät beim Laden nicht zu lange (Gefahr von Oberflächenverbrennungen).
• Stellen Sie das Ladegerät nicht an einem instabilen Ort auf.
• Decken Sie das Ladegerät nicht ab, um eine Überhitzung während des Ladevorgangs zu vermeiden.
• Tauchen Sie das Produkt nicht ein.
• Vermeiden Sie jeglichen Kontakt mit Wasser, wenn der Akku geladen wird. Berühren Sie das Ladegerät nicht mit nassen Händen.
• Verwenden Sie das Ladegerät nicht mit einem beschädigten Netzkabel oder Stecker. Stellen Sie sicher, dass der Ladestecker ordnungsgemäß an das Stromnetz angeschlossen ist.
• Schließen Sie die Ladestifte nicht mit einem Metallobjekt kurz.
• Trennen Sie die Stromversorgung, bevor Sie die Verbindungen zum Akku herstellen oder trennen.
• Dieses Ladegerät ist zum Laden von Lithium-Akkus konzipiert; laden Sie keinen falschen Akkutyp. Verwenden Sie keinen nicht wiederaufladbaren Akku.
• Dieses Gerät kann von Kindern ab 14 Jahren sowie von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, sofern sie beaufsichtigt oder bezüglich der sicheren Verwendung des Geräts unterwiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Außer Reichweite von Kindern aufbewahren, dieses Produkt ist kein Spielzeug.

Ladevorgang

Wenn eine Steckdose in der Nähe Ihres Fahrrads verfügbar ist, können Sie den Akku direkt am Fahrrad aufladen, ohne ihn abzunehmen. Die Ladebuchse ist mit einer Kunststoffkappe abgedeckt; Sie müssen diese nur öffnen, um den Akku direkt aufzuladen.
Das Entfernen des Akkus kann an Orten nützlich sein, die Ihr Fahrrad nicht aufnehmen können, oder wenn keine Steckdose in der Nähe ist.

EMPFEHLUNG: Der Akku sollte in einem belüfteten Innenbereich geladen werden.

Bitte laden Sie den Fahrradakku gemäß dem folgenden Verfahren auf:

• Der Akku kann über eine Standardsteckdose aufgeladen werden. Sie müssen den Schalter nicht betätigen.
• Stecken Sie den Ladestecker in den Akku und stecken Sie das Lade-Netzkabel in eine nahegelegene Steckdose.
• Während des Ladevorgangs leuchtet die LED am Ladegerät rot, um anzuzeigen, dass es ordnungsgemäß funktioniert. Wenn die Leuchte grün wird, ist der Akku vollständig geladen.
• Um den Ladevorgang zu beenden, ziehen Sie zuerst den Netzstecker und dann den Stecker, der mit dem Akku verbunden ist. Schließen Sie die Kappe am Akku-Stecker.

Reichweite des Akkus

Dieses Elektrofahrrad ist mit einem hochwertigen Li-Ionen-Akku ausgestattet. Li-Ionen-Akkus haben keinen Memory-Effekt beim Laden und einen weiten Temperaturbereich von -10 bis +40 °C.
Um eine maximale Akkulaufzeit und Schutz vor Schäden zu gewährleisten, befolgen Sie bitte die untenstehenden Gebrauchs- und Pflegehinweise.

Nach dem Laden Ihres Akkus ist es ratsam, ihn 20 bis 30 Minuten vor dem Gebrauch ruhen zu lassen.
Die Reichweite Ihres Akkus hängt von mehreren Betriebsfactoren ab:

• Ihre Wahl des Unterstützungsmodus
• Das Gewicht des Benutzers
• Die Steigung der Strecke
• Reifendruck
• Wind
• Der erbrachte Tretaufwand
• Anfahren und Anzahl der Stopps
• Die Außentemperatur

Akkuwartung

Um eine maximale Akkulaufzeit und Schutz vor Schäden zu gewährleisten, befolgen Sie bitte die folgenden Gebrauchs- und Pflegehinweise:
Wenn Sie bemerken, dass der Ladestand auf 10 % fällt, muss der Akku schnellstmöglich aufgeladen werden.

EMPFEHLUNG: Wenn das Fahrrad über einen längeren Zeitraum nicht häufig benutzt wird, müssen Sie den Akku jeden Monat vollständig aufladen. Das Akkugehäuse muss an einem trockenen, geschützten Ort bei einer Temperatur zwischen 5 und 35 °C gelagert werden.

• Die Akkulaufzeit kann sich verkürzen, wenn er über einen längeren Zeitraum ohne regelmäßiges Aufladen (wie oben erwähnt) gelagert wird.
• Verwenden Sie kein Metall, um die beiden Pole des Akkus direkt zu verbinden, da dies einen Kurzschluss verursachen könnte.
• Platzieren Sie den Akku niemals in der Nähe eines Kamins oder einer anderen Wärmequelle.
• Nicht schütteln, stoßen oder fallen lassen.
• Wenn das Akkupack vom Fahrrad entfernt wird, bewahren Sie es außerhalb der Reichweite von Kindern auf, um Unfälle zu vermeiden.
• Sie dürfen den Akku nicht öffnen.

Verwendung und Wartung des Elektromotors

Unsere Elektrofahrräder sind so programmiert, dass die Tretunterstützung nach einer halben Pedalumdrehung einsetzt.
Benutzen Sie das Fahrrad nicht in überschwemmten Gebieten oder bei Gewittern. Tauchen Sie elektrische Komponenten nicht in Wasser, um Schäden zu vermeiden.
Vermeiden Sie Stöße auf den Motor, um ihn nicht zu beschädigen.

Controller-Wartung

Es ist unerlässlich, dass Sie den Controller gemäß den folgenden Anweisungen gut pflegen:

• Schützen Sie den Controller vor Wassereintritt und Untertauchen.
  Hinweis: Wenn Sie vermuten, dass Wasser in das Gehäuse eingedrungen ist, schalten Sie den Akku sofort aus und fahren Sie ohne Unterstützung weiter. Sie können ihn wieder starten, sobald der Controller trocken ist.
• Schütteln oder stoßen Sie den Controller nicht und lassen Sie ihn nicht fallen.

Öffnen Sie das Controller-Gehäuse nicht. Jeder Versuch, das Controller-Gehäuse zu öffnen, zu modifizieren oder anzupassen, führt zum Erlöschen der Garantie. Bitte wenden Sie sich für Reparaturen an Ihren Händler oder einen qualifizierten Fachmann.
Jegliche Änderungen an den Einstellungen des elektrischen Managementsystems, einschließlich der Änderung der Geschwindigkeitsbegrenzung, sind strengstens untersagt und führen zum Verlust der Garantie Ihres Fahrrads.

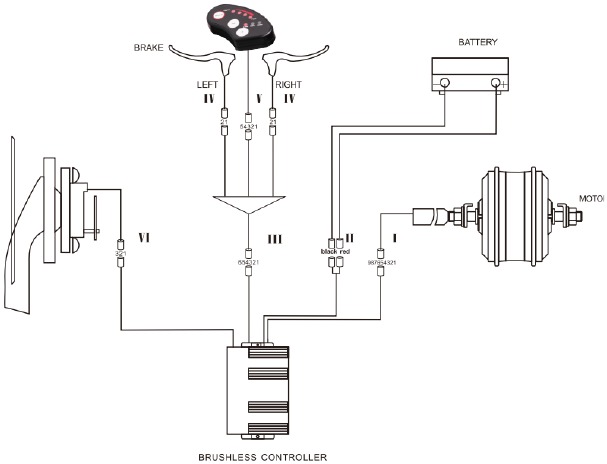

Schaltplan und Spezifikationen

Wir behalten uns das Recht vor, dieses Produkt ohne vorherige Ankündigung zu ändern. Für weitere Informationen wenden Sie sich bitte an Ihren Händler.

Technische Hauptmerkmale

Verschleiß

Die verschiedenen stark verschleißenden Teile sind Standardartikel. Ersetzen Sie verschlissene Teile und/oder Teile immer durch identische Komponenten, die im Handel oder bei Ihrem Händler erhältlich sind.

Behebung grundlegender Probleme

Versuchen Sie nicht, elektrische Komponenten selbst zu erreichen oder zu reparieren. Kontaktieren Sie den nächstgelegenen Fachmann für einen Termin mit einer qualifizierten Person.
Die folgenden Informationen dienen nur zu Erklärungszwecken und sollen den Benutzer nicht bei Reparaturen unterstützen. Jegliche solche Problemlösungsverfahren müssen von einem qualifizierten Fachmann durchgeführt werden, der sich der Sicherheitsfragen bewusst ist und mit der elektrischen Wartung vertraut ist.

Behebung ladegerätbezogener Probleme:

• Rote Leuchte funktioniert beim Laden nicht: Überprüfen Sie, ob die Anschlüsse richtig verbunden sind. Überprüfen Sie, ob die normale Spannung sofort anlag; wenn ja, überprüfen Sie die Ladegerätreparatur. Wenn das oben Genannte korrekt ist, ist der Akku wahrscheinlich defekt.
• Die rote Leuchte wird nicht grün: Schalten Sie den Strom aus, schließen Sie nach 5 Sekunden das Netzteil an, es kann weiter geladen werden. Der Akku lädt nicht mehr, der Akku ist wahrscheinlich defekt.
• Die rote Leuchte wird sofort grün: Überprüfen Sie, ob der Akku vollständig geladen ist. Falls nicht, ist der Akku oder das Ladegerät defekt.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Denver City E-4400 Handbuch herunterladen

Verfügbare Sprachen
