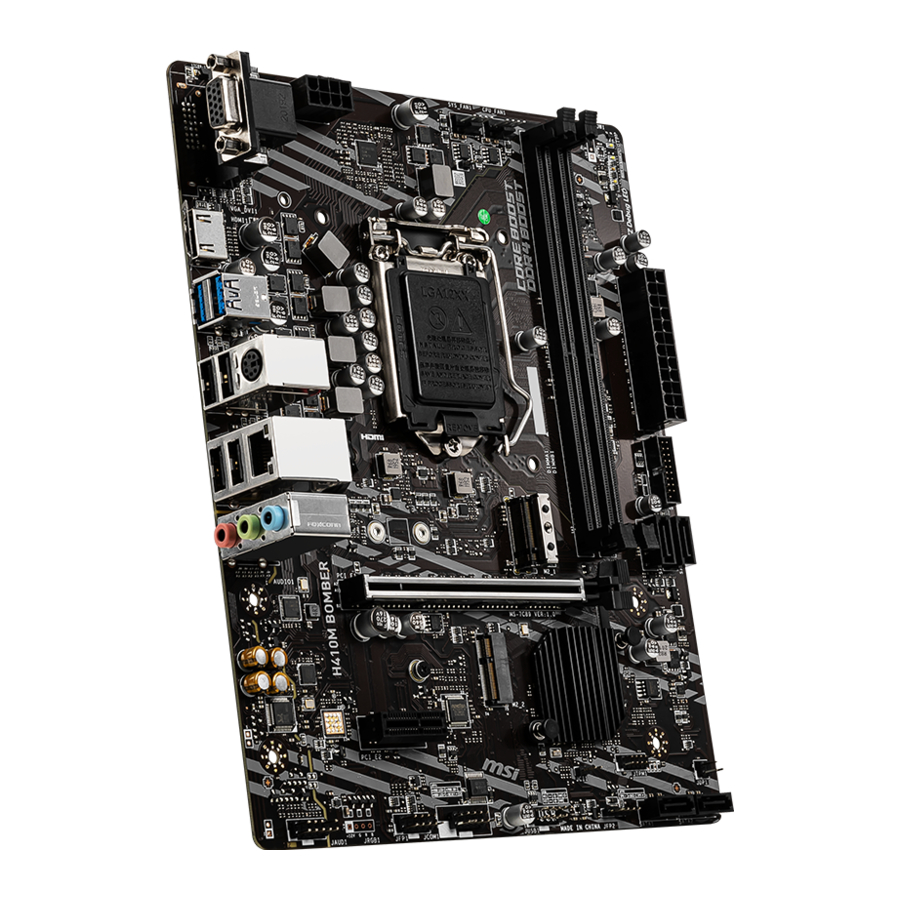

MSI H410M BOMBER Handbuch

Spezifikationen

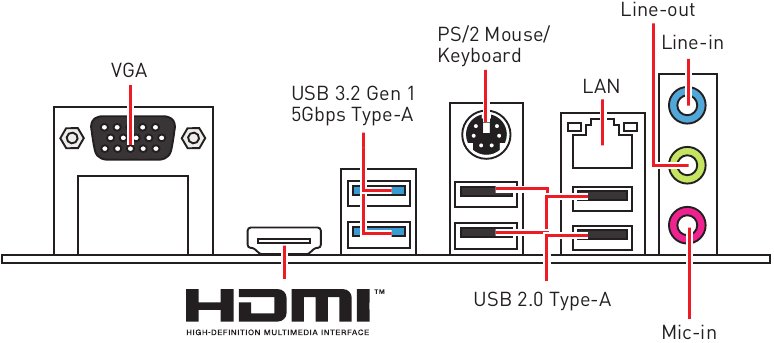

Anschlussfeld auf der Rückseite

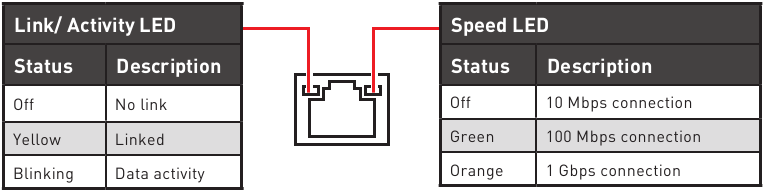

Tabelle: LED-Status des LAN-Ports

Audio 7.1-Kanal-Konfiguration
Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie das vordere Audio-E/A-Modul an den JAUD1-Anschluss anschließen und die folgenden Schritte ausführen.

1. Klicken Sie auf den Realtek HD Audio Manager > Advanced Settings (Realtek HD Audio Manager > Erweiterte Einstellungen), um das folgende Dialogfeld zu öffnen.

2. Wählen Sie "Mute the rear output device, when a front headphone plugged in." (Hinteres Ausgabegerät stummschalten, wenn ein Kopfhörer an der Vorderseite angeschlossen ist.)
3. Schließen Sie Ihre Lautsprecher an die Audiobuchsen auf dem hinteren und vorderen E/A-Panel an. Wenn Sie ein Gerät an eine Audiobuchse anschließen, wird ein Dialogfenster angezeigt, in dem Sie gefragt werden, welches Gerät aktuell verbunden ist.

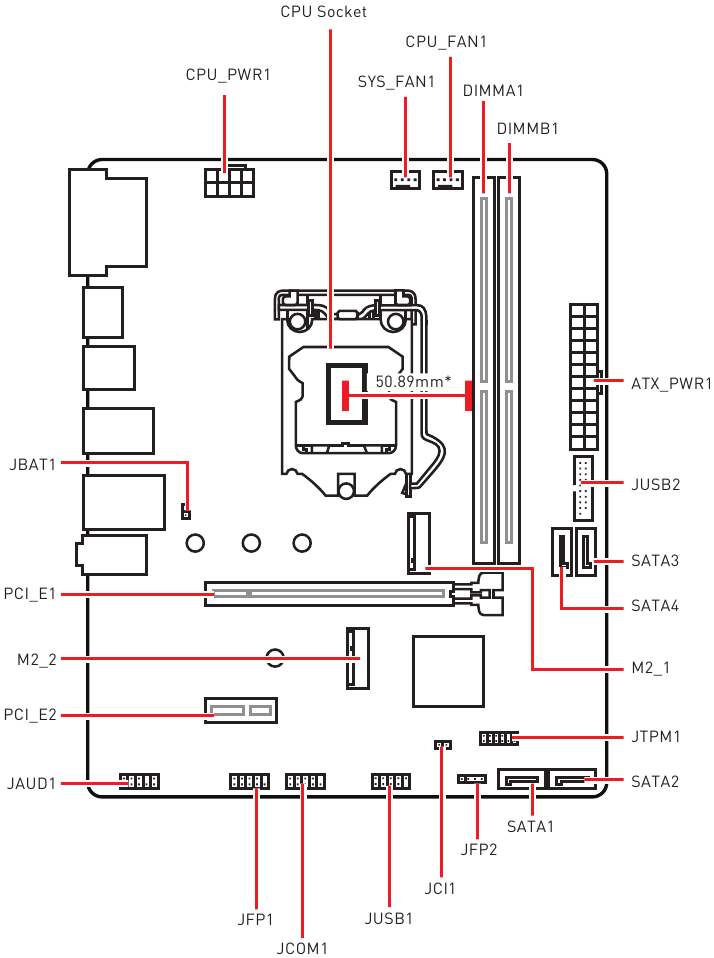

Übersicht der Komponenten

* Abstand von der Mitte der CPU zum nächsten DIMM-Steckplatz.

CPU-Sockel

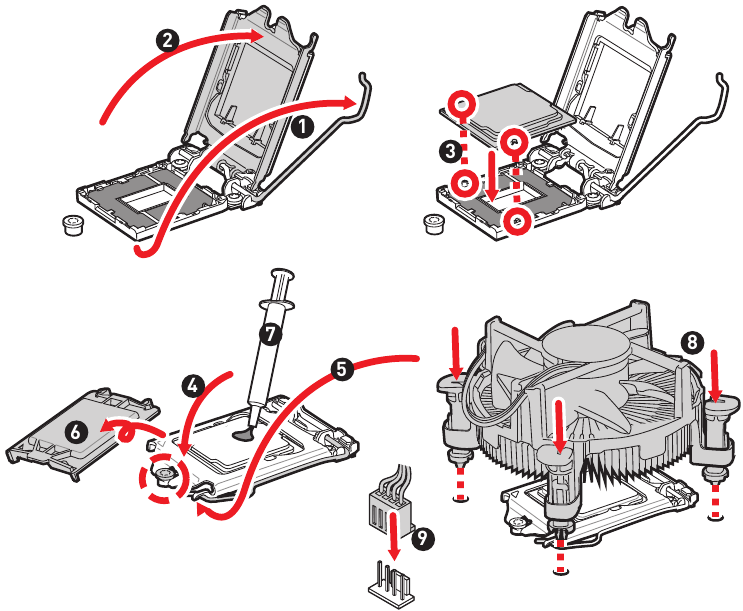

Bitte installieren Sie die CPU wie unten gezeigt in den CPU-Sockel.

• Ziehen Sie immer das Netzkabel aus der Steckdose, bevor Sie die CPU installieren oder entfernen.
• Bitte bewahren Sie die CPU-Schutzkappe nach der Installation des Prozessors auf. MSI bearbeitet RMA-Anfragen (Return Merchandise Authorization) nur, wenn das Mainboard mit der Schutzkappe auf dem CPU-Sockel geliefert wird.
• Denken Sie beim Installieren einer CPU immer daran, einen CPU-Kühler zu installieren. Ein CPU-Kühler ist notwendig, um Überhitzung zu vermeiden und die Systemstabilität zu gewährleisten.
• Vergewissern Sie sich, dass der CPU-Kühler vor dem Starten Ihres Systems fest mit der CPU verbunden ist.
• Überhitzung kann die CPU und das Mainboard ernsthaft beschädigen. Stellen Sie immer sicher, dass die Lüfter ordnungsgemäß funktionieren, um die CPU vor Überhitzung zu schützen. Achten Sie darauf, eine gleichmäßige Schicht Wärmeleitpaste (oder Wärmeleitklebeband) zwischen CPU und Kühler aufzutragen, um die Wärmeableitung zu verbessern.
• Wenn die CPU nicht installiert ist, schützen Sie die CPU-Sockelpins immer, indem Sie den Sockel mit der Plastikkappe abdecken.
• Wenn Sie eine separate CPU und einen Kühler gekauft haben, beachten Sie bitte die Dokumentation im Kühlerpaket für weitere Details zur Installation.

DIMM-Steckplätze

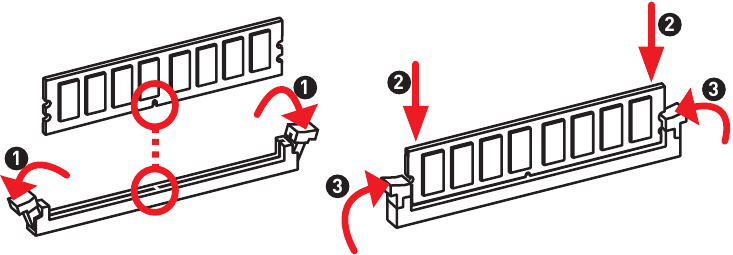

Bitte installieren Sie das Speichermodul wie unten gezeigt in den DIMM-Steckplatz.

• Setzen Sie Speichermodule immer zuerst in den **DIMMA1**-Steckplatz ein.
• Um die Systemstabilität im Dual-Channel-Modus zu gewährleisten, müssen die Speichermodule vom gleichen Typ, gleicher Anzahl und gleicher Dichte sein.
• Einige Speichermodule können beim Übertakten aufgrund der von ihrem Serial Presence Detect (SPD) abhängigen Speicherfrequenz mit einer niedrigeren Frequenz als dem angegebenen Wert arbeiten. Gehen Sie ins BIOS und suchen Sie nach der DRAM Frequency (DRAM-Frequenz), um die Speicherfrequenz einzustellen, wenn Sie den Speicher mit der angegebenen oder einer höheren Frequenz betreiben möchten.
• Für die vollständige DIMM-Installation oder das Übertakten wird die Verwendung eines effizienteren Speicherkühlsystems empfohlen.
• Die Stabilität und Kompatibilität des installierten Speichermoduls hängen beim Übertakten von der installierten CPU und den Geräten ab.
• Weitere Informationen zu kompatiblem Speicher finden Sie unter www.msi.com.

M2_1~2: M.2-Steckplätze

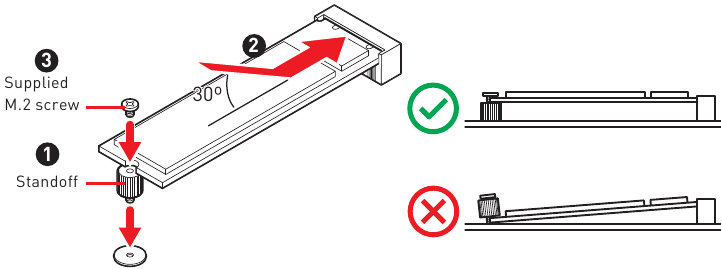

Bitte installieren Sie das M.2-Gerät wie unten gezeigt in den M.2-Steckplatz.

PCI_E1~2: PCIe-Erweiterungssteckplätze

• Beim Hinzufügen oder Entfernen von Erweiterungskarten schalten Sie immer die Stromversorgung aus und ziehen Sie das Netzkabel des Netzteils aus der Steckdose. Lesen Sie die Dokumentation der Erweiterungskarte, um eventuell notwendige zusätzliche Hardware- oder Softwareänderungen zu überprüfen.
• Wenn Sie eine große und schwere Grafikkarte installieren, müssen Sie ein Werkzeug wie den **MSI Gaming Series Graphics Card Bolster** verwenden, um ihr Gewicht zu stützen und eine Verformung des Steckplatzes zu verhindern.

SATA1~4: SATA 6Gb/s-Anschlüsse

Diese Anschlüsse sind SATA 6Gb/s-Schnittstellenports. Jeder Anschluss kann mit einem SATA-Gerät verbunden werden.

• Bitte knicken Sie das SATA-Kabel nicht in einem 90-Grad-Winkel. Andernfalls kann es während der Übertragung zu Datenverlust kommen.
• SATA-Kabel haben an beiden Seiten des Kabels identische Stecker. Es wird jedoch empfohlen, den flachen Stecker zur Platzersparnis an das Mainboard anzuschließen.
• SATA4 ist nicht verfügbar, wenn eine M.2 SATA SSD im M.2-Steckplatz installiert wird.

JFP1, JFP2: Frontpanel-Anschlüsse

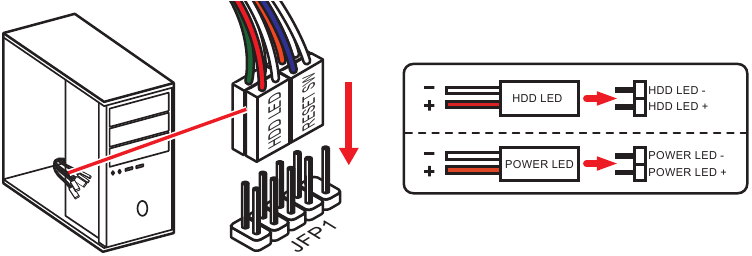

Diese Anschlüsse verbinden die Schalter und LEDs auf dem Frontpanel.

1. HDD-LED +
2. Power-LED +
3. HDD-LED -
4. Power-LED -
5. Reset-Schalter
6. Power-Schalter
7. Reset-Schalter
8. Power-Schalter
9. Reserviert
10. Kein Pin

1. Lautsprecher -
2. Summer +
3. Summer -
4. Lautsprecher +

JAUD1: Front-Audio-Anschluss

Dieser Anschluss ermöglicht Ihnen das Verbinden von Audiobuchsen auf dem Frontpanel.

1. MIC L
2. Masse
3. MIC R
4. NC
5. Kopfhörer R
6. MIC-Erkennung
7. SENSE_SEND
8. Kein Pin
9. Kopfhörer L
10. Kopfhörer-Erkennung

ATX_PWR1, CPU_PWR1: Stromanschlüsse

Diese Anschlüsse ermöglichen Ihnen den Anschluss eines ATX-Netzteils.

1. +3.3V
2. +3.3V
3. Masse
4. +5V
5. Masse
6. +5V
7. Masse
8. PWR OK
9. 5VSB
10. +12V
11. +12V
12. +3.3V
13. +3.3V
14. -12V
15. Masse
16. PS-ON#
17. Masse
18. Masse
19. Masse
20. Res
21. +5V
22. +5V
23. +5V
24. Masse

1. Masse
2. Masse
3. Masse
4. Masse
5. +12V
6. +12V
7. +12V
8. +12V

Stellen Sie sicher, dass alle Stromkabel fest an ein geeignetes ATX-Netzteil angeschlossen sind, um einen stabilen Betrieb des Mainboards zu gewährleisten.

JUSB1: USB 2.0-Anschluss

Diese Anschlüsse ermöglichen Ihnen das Verbinden von USB 2.0-Ports auf dem Frontpanel.

1. VCC
2. VCC
3. USB0-
4. USB1-
5. USB0+
6. USB1+
7. Masse
8. Masse
9. Kein Pin
10. NC

• Beachten Sie, dass die VCC- und Masse-Pins korrekt angeschlossen werden müssen, um mögliche Schäden zu vermeiden.
• Um Ihr iPad, iPhone und iPod über USB-Ports aufzuladen, installieren Sie bitte das MSI® DRAGON CENTER Dienstprogramm.

JUSB2: USB 3.2 Gen 1 5Gbps-Anschluss

Dieser Anschluss ermöglicht Ihnen das Verbinden von USB 3.2 Gen 1 5Gbps-Ports auf dem Frontpanel.

1. Strom
2. USB3_RX_DN
3. USB3_RX_DP
4. Masse
5. USB3_TX_C_DN
6. USB3_TX_C_DP
7. Masse
8. USB2.0-
9. USB2.0+
10. Masse
11. USB2.0+
12. USB2.0-
13. Masse
14. USB3_TX_C_DP
15. USB3_TX_C_DN
16. Masse
17. USB3_RX_DP
18. USB3_RX_DN
19. Strom
20. Kein Pin

Beachten Sie, dass die Strom- und Masse-Pins korrekt angeschlossen werden müssen, um mögliche Schäden zu vermeiden.

CPU_FAN1, SYS_FAN1: Lüfteranschlüsse

PWM-Modus-Lüfteranschlüsse bieten eine konstante 12V-Ausgabe und passen die Lüftergeschwindigkeit mit einem Drehzahlregelungssignal an. Wenn Sie einen 3-Pin (Nicht-PWM)-Lüfter an einen Lüfteranschluss im PWM-Modus anschließen, bleibt die Lüftergeschwindigkeit immer bei 100%, was viel Lärm verursachen kann.

PWM-Modus Pinbelegung

1. Masse
2. +12V
3. Sense
4. Drehzahlregelungssignal

DC-Modus Pinbelegung

1. Masse
2. Spannungsregelung
3. Sense
4. NC

Sie können die Lüftergeschwindigkeit im **BIOS > Hardware Monitor (Hardware-Überwachung)** anpassen.

JTPM1: TPM-Modulanschluss

Dieser Anschluss ist für TPM (Trusted Platform Module). Weitere Details und Anwendungsmöglichkeiten entnehmen Sie bitte dem Handbuch der TPM-Sicherheitsplattform.

1. SPI-Stromversorgung
2. SPI Chip Select
3. Master In Slave Out (SPI-Daten)
4. Master In Slave In (SPI-Daten)
5. Reserviert
6. SPI-Takt
7. Masse
8. SPI Reset
9. Reserviert
10. Kein Pin
11. Reserviert
12. Interrupt-Anfrage

JCI1: Gehäuse-Intrusion-Anschluss

Dieser Anschluss ermöglicht Ihnen den Anschluss des Gehäuse-Intrusion-Schalterkabels.
Normal (Standard)

Gehäuse-Intrusion-Ereignis auslösen

Verwendung des Gehäuse-Intrusion-Detektors

1. Verbinden Sie den **JCI1**-Anschluss mit dem Gehäuse-Intrusion-Schalter/Sensor am Gehäuse.
2. Schließen Sie die Gehäuseabdeckung.
3. Gehen Sie zu **BIOS > SETTINGS (Einstellungen) > Security (Sicherheit) > Chassis Intrusion Configuration (Konfiguration der Gehäuse-Intrusion)**.
4. Setzen Sie **Chassis Intrusion (Gehäuse-Intrusion)** auf **Enabled (Aktiviert)**.
5. Drücken Sie **F10**, um zu speichern und zu beenden, und drücken Sie dann die **Enter**-Taste, um **Yes (Ja)** auszuwählen.
6. Sobald die Gehäuseabdeckung wieder geöffnet wird, wird beim Einschalten des Computers eine Warnmeldung auf dem Bildschirm angezeigt.

Zurücksetzen der Gehäuse-Intrusion-Warnung

1. Gehen Sie zu **BIOS > SETTINGS (Einstellungen) > Security (Sicherheit) > Chassis Intrusion Configuration (Konfiguration der Gehäuse-Intrusion)**.
2. Setzen Sie **Chassis Intrusion (Gehäuse-Intrusion)** auf **Reset (Zurücksetzen)**.
3. Drücken Sie **F10**, um zu speichern und zu beenden, und drücken Sie dann die **Enter**-Taste, um **Yes (Ja)** auszuwählen.

JCOM1: Serieller Port-Anschluss

Dieser Anschluss ermöglicht Ihnen den Anschluss des optionalen seriellen Ports mit Blende.

1. DCD
2. SIN
3. SOUT
4. DTR
5. Masse
6. DSR
7. RTS
8. CTS
9. RI
10. Kein Pin

JBAT1: CMOS löschen (BIOS zurücksetzen) Jumper

Es befindet sich ein CMOS-Speicher auf dem Mainboard, der extern von einer Batterie auf dem Mainboard mit Strom versorgt wird, um Systemkonfigurationsdaten zu speichern. Wenn Sie die Systemkonfiguration löschen möchten, setzen Sie die Jumper, um den CMOS-Speicher zu löschen.
Daten behalten (Standard)

CMOS löschen/BIOS zurücksetzen

BIOS auf Standardwerte zurücksetzen

1. Schalten Sie den Computer aus und ziehen Sie das Netzkabel ab.
2. Verwenden Sie eine Jumper-Kappe, um JBAT1 für etwa 5-10 Sekunden zu überbrücken.
3. Entfernen Sie die Jumper-Kappe von JBAT1.
4. Stecken Sie das Netzkabel ein und schalten Sie den Computer ein.

EZ Debug LED

Diese LEDs zeigen den Status des Mainboards an.
CPU - zeigt an, dass die CPU nicht erkannt wird oder fehlerhaft ist.
DRAM - zeigt an, dass der DRAM nicht erkannt wird oder fehlerhaft ist.
VGA - zeigt an, dass die GPU nicht erkannt wird oder fehlerhaft ist.
BOOT - zeigt an, dass das Startgerät nicht erkannt wird oder fehlerhaft ist.

UEFI BIOS

MSI UEFI BIOS ist kompatibel mit der UEFI (Unified Extensible Firmware Interface)-Architektur. UEFI bietet viele neue Funktionen und Vorteile, die das herkömmliche BIOS nicht erreichen kann, und wird das BIOS in Zukunft vollständig ersetzen. Das MSI UEFI BIOS verwendet UEFI als Standard-Bootmodus, um die Funktionen des neuen Chipsatzes voll auszuschöpfen. Es verfügt jedoch weiterhin über einen CSM (Compatibility Support Module)-Modus, um mit älteren Geräten kompatibel zu sein. Dadurch können Sie während des Übergangs ältere Geräte durch UEFI-kompatible Geräte ersetzen.

Der Begriff BIOS in diesem Benutzerhandbuch bezieht sich, sofern nicht anders angegeben, auf UEFI BIOS.

UEFI-Vorteile

• Schneller Systemstart – UEFI kann das Betriebssystem direkt starten und den BIOS-Selbsttestprozess überspringen. Außerdem entfällt die Zeit für den Wechsel in den CSM-Modus während des POST.
• Unterstützt Festplattenpartitionen, die größer als 2 TB sind.
• Unterstützt mehr als 4 primäre Partitionen mit einer GUID Partition Table (GPT).
• Unterstützt eine unbegrenzte Anzahl von Partitionen.
• Unterstützt alle Funktionen neuer Geräte – neue Geräte bieten möglicherweise keine Abwärtskompatibilität.
• Unterstützt sicheren Start – UEFI kann die Gültigkeit des Betriebssystems überprüfen, um sicherzustellen, dass keine Malware den Startvorgang manipuliert.

Inkompatible UEFI-Fälle

• 32-Bit-Windows-Betriebssystem – dieses Motherboard unterstützt nur 64-Bit-Windows 10-Betriebssysteme.
• Ältere Grafikkarte – das System erkennt Ihre Grafikkarte. Wenn eine Warnmeldung angezeigt wird: There is no GOP (Graphics Output protocol) support detected in this graphics card. (Es wurde keine GOP (Graphics Output Protocol)-Unterstützung auf dieser Grafikkarte erkannt.)

Wir empfehlen, eine GOP/UEFI-kompatible Grafikkarte zu verwenden.

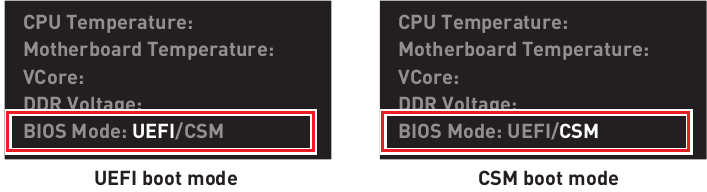

Wie überprüfe ich den BIOS-Modus?
Suchen Sie nach dem Aufrufen des BIOS den BIOS-Modus oben auf dem Bildschirm.

BIOS-Setup

Die Standardeinstellungen bieten die optimale Leistung für Systemstabilität unter normalen Bedingungen. Sie sollten immer die Standardeinstellungen beibehalten, um mögliche Systemschäden oder Startfehler zu vermeiden, es sei denn, Sie sind mit dem BIOS vertraut.

• BIOS-Elemente werden kontinuierlich aktualisiert, um die Systemleistung zu verbessern. Daher kann die Beschreibung leicht vom neuesten BIOS abweichen und sollte nur als Referenz dienen. Sie können sich auch auf das HILFE-Informationsfeld für die Beschreibung der BIOS-Elemente beziehen.
• Die BIOS-Elemente variieren je nach Prozessor.

BIOS-Setup aufrufen

Drücken Sie die Taste Delete (Entf), wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Drücken Sie die Taste ENTF, um das Setup-Menü aufzurufen, F11, um das Boot-Menü aufzurufen) während des Bootvorgangs auf dem Bildschirm erscheint.

Funktionstaste
F1: Allgemeine Hilfe
F2: Ein Favoritenelement hinzufügen/entfernen
F3: Favoritenmenü aufrufen
F4: Menü CPU-Spezifikationen aufrufen
F5: Menü Memory-Z aufrufen
F6: Optimierte Standardwerte laden
F7: Zwischen dem erweiterten Modus (Advanced Mode) und dem EZ-Modus (EZ Mode) wechseln
F8: Übertaktungsprofil laden
F9: Übertaktungsprofil speichern
F10: Änderungen speichern und zurücksetzen*
F12: Einen Screenshot erstellen und auf einem USB-Flash-Laufwerk speichern (nur FAT/FAT32-Format).
Strg+F: Suchseite aufrufen
* Wenn Sie F10 drücken, erscheint ein Bestätigungsfenster mit den Änderungsinformationen. Wählen Sie zwischen Yes (Ja) oder No (Nein), um Ihre Auswahl zu bestätigen.

BIOS zurücksetzen

Möglicherweise müssen Sie die Standard-BIOS-Einstellungen wiederherstellen, um bestimmte Probleme zu lösen. Es gibt mehrere Möglichkeiten, das BIOS zurückzusetzen:

• Gehen Sie zum BIOS und drücken Sie F6, um die optimierten Standardwerte zu laden.
• Überbrücken Sie den Clear CMOS-Jumper auf dem Motherboard.

Bitte beziehen Sie sich auf den Abschnitt zum Clear CMOS-Jumper zum Zurücksetzen des BIOS.

BIOS aktualisieren

BIOS-Aktualisierung mit M-FLASH
Vor dem Update:
Bitte laden Sie die neueste BIOS-Datei, die Ihrem Motherboard-Modell entspricht, von der MSI-Website herunter. Speichern Sie die BIOS-Datei anschließend auf einem USB-Flash-Laufwerk.
BIOS aktualisieren:

1. Stecken Sie das USB-Flash-Laufwerk mit der Update-Datei in den USB-Anschluss.
2. Beachten Sie die folgenden Methoden, um in den Flash-Modus zu gelangen.
   • Starten Sie neu und drücken Sie die Tasten Strg + F5 während des POST und klicken Sie auf Yes (Ja), um das System neu zu starten.
   • Starten Sie neu und drücken Sie die Taste Entf während des POST, um das BIOS aufzurufen. Klicken Sie auf die Schaltfläche M-FLASH und klicken Sie auf Yes (Ja), um das System neu zu starten.
3. Wählen Sie eine BIOS-Datei aus, um den BIOS-Aktualisierungsvorgang durchzuführen.
4. Wenn Sie dazu aufgefordert werden, klicken Sie auf Yes (Ja), um die BIOS-Wiederherstellung zu starten.
5. Nachdem der Flash-Vorgang zu 100 % abgeschlossen ist, startet das System automatisch neu.

BIOS-Aktualisierung mit Dragon Center
Vor dem Update:
Stellen Sie sicher, dass der LAN-Treiber bereits installiert und die Internetverbindung richtig eingerichtet ist.
BIOS aktualisieren:

1. Installieren und starten Sie MSI DRAGON CENTER und gehen Sie zur Seite Support (Unterstützung).
2. Wählen Sie Live Update (Live-Update) und klicken Sie auf die Schaltfläche Advance (Erweitert).
3. Klicken Sie auf die Schaltfläche Scan (Scannen), um nach der neuesten BIOS-Datei zu suchen.
4. Wählen Sie die BIOS-Datei aus und klicken Sie auf das Symbol Download (Herunterladen), um die neueste BIOS-Datei herunterzuladen und zu installieren.
5. Klicken Sie auf Next (Weiter) und wählen Sie In Windows mode (Im Windows-Modus). Klicken Sie dann auf Next (Weiter) und Start (Starten), um die BIOS-Aktualisierung zu starten.
6. Nachdem der Flash-Vorgang zu 100 % abgeschlossen ist, wird das System automatisch neu gestartet.

Installation von Betriebssystem, Treibern und Dienstprogrammen

Bitte laden und aktualisieren Sie die neuesten Dienstprogramme und Treiber unter www.msi.com

Installation von Windows^® 10

1. Schalten Sie den Computer ein.
2. Legen Sie die Windows^® 10 Installations-CD/USB in Ihren Computer ein.
3. Drücken Sie die Schaltfläche Restart (Neustart) am Computergehäuse.
4. Drücken Sie die Taste F11 während des Computer-POST (Power-On Self Test), um in das Boot-Menü zu gelangen.
5. Wählen Sie die Windows^® 10 Installations-CD/USB aus dem Boot-Menü.
6. Drücken Sie eine beliebige Taste, wenn der Bildschirm die Meldung Press any key to boot from CD or DVD... (Drücken Sie eine beliebige Taste, um von CD oder DVD zu starten...) anzeigt.
7. Befolgen Sie die Anweisungen auf dem Bildschirm, um Windows^® 10 zu installieren.

Installation von Treibern

1. Starten Sie Ihren Computer in Windows^® 10.
2. Legen Sie die MSI^® Treiber-CD in Ihr optisches Laufwerk ein.
3. Klicken Sie auf die Pop-up-Benachrichtigung Select to choose what happens with this disc (Auswählen, was mit dieser Disc geschehen soll), wählen Sie dann Run DVDSetup.exe (DVDSetup.exe ausführen), um das Installationsprogramm zu öffnen. Wenn Sie die AutoPlay-Funktion in der Windows-Systemsteuerung deaktiviert haben, können Sie DVDSetup.exe weiterhin manuell aus dem Stammverzeichnis der MSI Treiber-CD ausführen.
4. Das Installationsprogramm findet und listet alle notwendigen Treiber auf der Registerkarte Drivers/Software (Treiber/Software) auf.
5. Klicken Sie auf die Schaltfläche Install (Installieren) in der unteren rechten Ecke des Fensters.
6. Die Treiberinstallation wird dann ausgeführt, nach Abschluss werden Sie zum Neustart aufgefordert.
7. Klicken Sie auf die Schaltfläche OK (OK), um den Vorgang abzuschließen.
8. Starten Sie Ihren Computer neu.

Installation von Dienstprogrammen

Bevor Sie Dienstprogramme installieren, müssen Sie die Treiberinstallation abgeschlossen haben.

1. Öffnen Sie das Installationsprogramm wie oben beschrieben.
2. Klicken Sie auf die Registerkarte Utilities (Dienstprogramme).
3. Wählen Sie die Dienstprogramme aus, die Sie installieren möchten.
4. Klicken Sie auf die Schaltfläche Install (Installieren) in der unteren rechten Ecke des Fensters.
5. Die Installation der Dienstprogramme wird dann ausgeführt, nach Abschluss werden Sie zum Neustart aufgefordert.
6. Klicken Sie auf die Schaltfläche OK (OK), um den Vorgang abzuschließen.
7. Starten Sie Ihren Computer neu.

Sicherheitsinformationen

• Die in diesem Paket enthaltenen Komponenten sind anfällig für Schäden durch elektrostatische Entladung (ESD). Bitte befolgen Sie die folgenden Anweisungen, um eine erfolgreiche Computermontage zu gewährleisten.
• Stellen Sie sicher, dass alle Komponenten sicher angeschlossen sind. Lose Verbindungen können dazu führen, dass der Computer eine Komponente nicht erkennt oder nicht startet.
• Halten Sie das Motherboard an den Rändern, um das Berühren empfindlicher Komponenten zu vermeiden.
• Es wird empfohlen, beim Umgang mit dem Motherboard ein ESD-Armband (elektrostatische Entladung) zu tragen, um elektrostatische Schäden zu vermeiden. Wenn kein ESD-Armband verfügbar ist, entladen Sie sich statischer Elektrizität, indem Sie ein anderes Metallobjekt berühren, bevor Sie das Motherboard anfassen.
• Bewahren Sie das Motherboard in einem elektrostatisch abgeschirmten Behälter oder auf einer antistatischen Unterlage auf, wenn es nicht installiert ist.
• Bevor Sie den Computer einschalten, stellen Sie sicher, dass sich keine losen Schrauben oder Metallkomponenten auf dem Motherboard oder irgendwo im Computergehäuse befinden.
• Starten Sie den Computer nicht, bevor die Installation abgeschlossen ist. Dies könnte dauerhafte Schäden an den Komponenten sowie Verletzungen des Benutzers verursachen.
• Wenn Sie während eines Installationsschritts Hilfe benötigen, wenden Sie sich bitte an einen zertifizierten Computertechniker.
• Schalten Sie immer das Netzteil aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie eine Computerkomponente installieren oder entfernen.
• Bewahren Sie dieses Benutzerhandbuch zum späteren Nachschlagen auf.
• Halten Sie dieses Motherboard von Feuchtigkeit fern.
• Bevor Sie das Netzteil an die Steckdose anschließen, stellen Sie sicher, dass Ihre Steckdose die gleiche Spannung liefert, wie auf dem Netzteil angegeben.
• Verlegen Sie das Netzkabel so, dass niemand darauf treten kann. Stellen Sie nichts auf das Netzkabel.
• Alle Vorsichtsmaßnahmen und Warnungen auf dem Motherboard sollten beachtet werden.
• Sollte eine der folgenden Situationen eintreten, lassen Sie das Motherboard von Servicepersonal überprüfen:
  • Flüssigkeit ist in den Computer eingedrungen.
  • Das Motherboard wurde Feuchtigkeit ausgesetzt.
  • Das Motherboard funktioniert nicht richtig oder Sie können es gemäß dem Benutzerhandbuch nicht zum Laufen bringen.
  • Das Motherboard wurde fallen gelassen und beschädigt.
  • Das Motherboard weist offensichtliche Bruchspuren auf.
• Lassen Sie dieses Motherboard nicht in einer Umgebung über 60 °C (140 °F) liegen, da dies das Motherboard beschädigen kann.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

MSI H410M BOMBER Handbuch herunterladen

Verfügbare Sprachen
