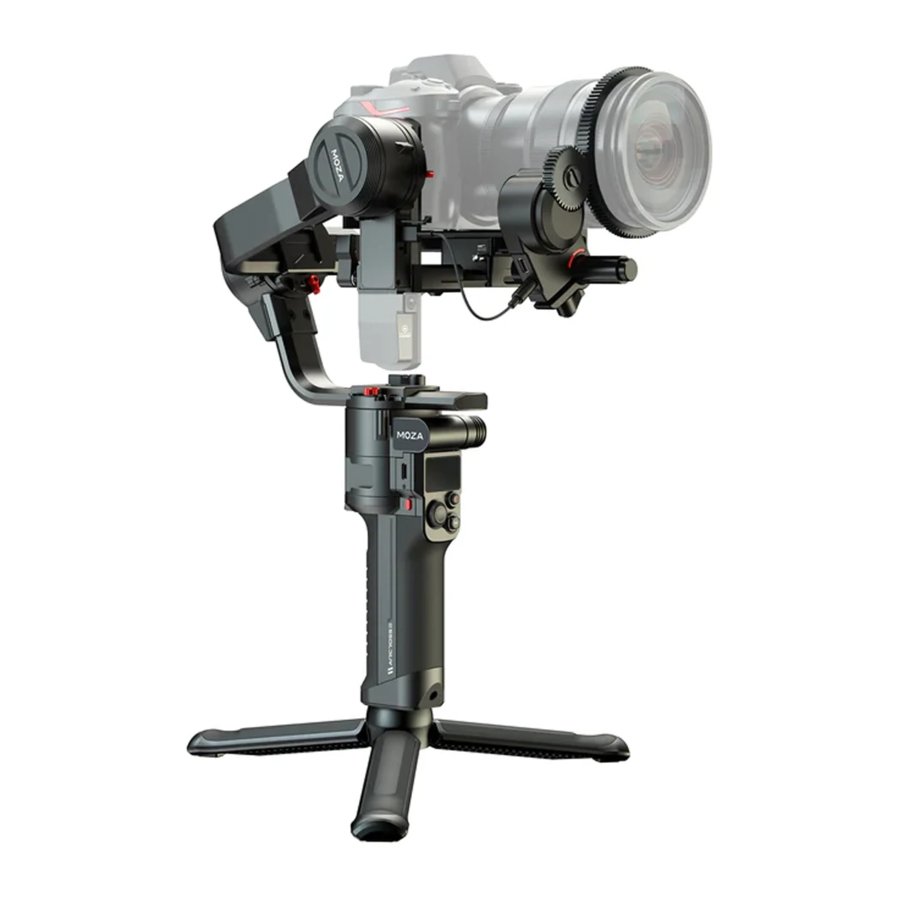

Moza AirCross 3 Handbuch

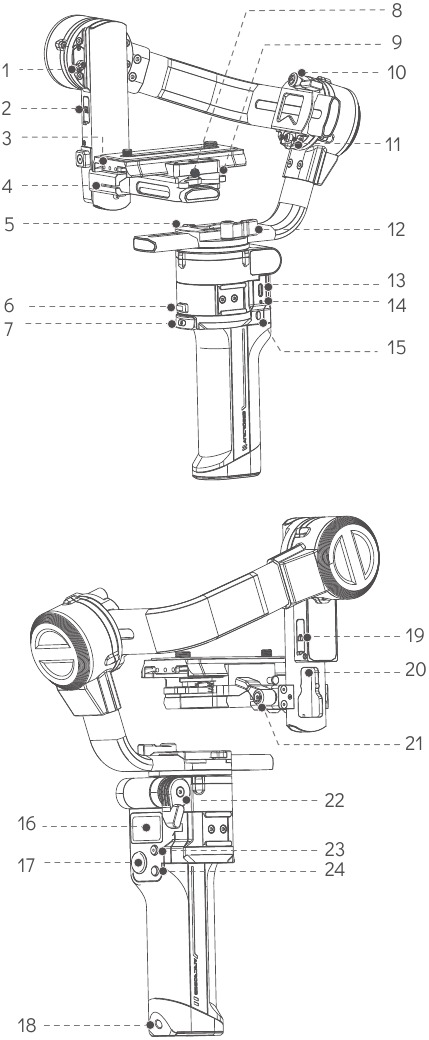

MOZA AirCross 3 Übersicht

1. Neigungsmotorsperre
2. Erweiterungsanschluss
3. Schnellwechselplatte
4. Neigungseinstellschieber
5. Schwenkmotorsperre
6. Klappbare Sicherheitssperre
7. Smarter Auslöser
8. Knopf der Schnellwechselplatte
9. Knopf der Schnellwechselbasisplatte
10. Rollknopf
11. Rollmotorsperre
12. Schwenkknopf
13. USB-C-Ladeanschluss
14. Akku-Anzeigeleuchte
15. Power-Taste
16. OLED-Bildschirm
17. Joystick
18. 1/4''-Erweiterungsanschluss
19. Kamera-Steueranschluss
20. AI-Erweiterungsanschluss
21. Neigungsknopf
22. Klappknopf
23. Kamera-Steuertaste
24. Funktionstaste

Vorbereitung

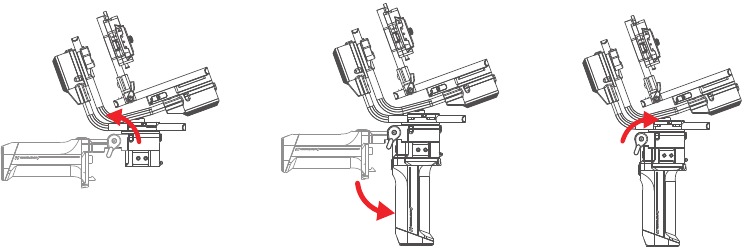

Gimbal ausklappen

1. Den Klappknopf drehen;
2. Den Griff ausklappen, bis er einrastet.
3. Den Knopf festziehen, um ein Lösen des Griffs zu verhindern.

Stativ anbringen

1. Das Mini-Stativ in das Schraubloch an der Unterseite des Griffs schrauben.

2. Das Mini-Stativ ausklappen


Akku laden

Bitte laden Sie den Akku über den USB-C-Ladeanschluss mit einem USB-C-Kabel (im Lieferumfang enthalten) und einem USB-Adapter (nicht im Lieferumfang enthalten). Es wird empfohlen, einen USB-Adapter mit QC2.0- oder PD-Protokoll zu verwenden, um den Ladevorgang schnell abzuschließen. Die LED-Leuchte unter dem Ladeanschluss erlischt, sobald der Ladevorgang abgeschlossen ist.

Gimbal entsperren

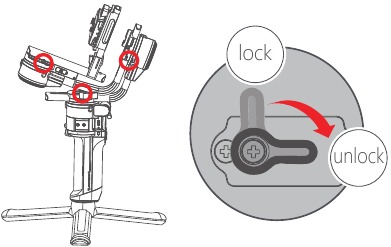

Drehen Sie die Motorsperre in die entsperrte Position, damit sich jeder Motor frei drehen kann.

Hinweis: Drehen Sie den Motor nicht vor dem Entriegeln, da sonst die Motorsperre beschädigt werden könnte. Wird der Gimbal vor dem Entriegeln eingeschaltet, wechselt er in den Schlafmodus.

Kamera anbringen

Stellen Sie sicher, dass die Kamera vor der Montage vorbereitet ist, der Akku vollständig geladen und eine Speicherkarte mit ausreichend Speicherplatz eingelegt ist.

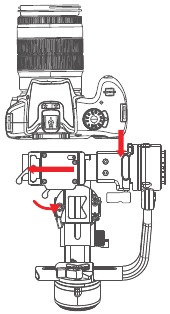

1. Legen Sie die Kamera mit 1/4"- oder 3/8"-Schrauben auf die Schnellwechselplatte und halten Sie die Kamera mittig. Entfernen Sie die zusätzlichen Schrauben als Ersatz.

2. Schieben Sie die Schnellwechselplatte auf die Grundplatte bis zur verriegelten Position.

3. Sichern Sie die Schnellwechselplatte und ziehen Sie den Knopf fest, um sicherzustellen, dass die Schnellwechselplatte arretiert ist.


Hinweis:

1. Wenn beim Installieren der Kamera die rechte Seite der Kamera mit dem Neigungsarm kollidiert und die Installation fehlschlägt, den Knopf der Schnellwechselbasisplatte lösen und diese nach links verschieben, bis die Kamera erfolgreich installiert werden kann.
2. Nachdem die Kamera installiert ist, die Schnellwechselbasisplatte nach rechts bewegen und sicherstellen, dass die rechte Seite der Kamera mit dem Neigungsarm ausgerichtet ist, um die beste Stabilität zu erzielen.


Ausgleichsanpassung

1. Neigungsachse vertikal ausgleichen

   1. Die Kamera so drehen, dass das Objektiv nach oben zeigt
   2. Die Neigungsachse entriegeln und den Knopf lösen, die Position des Neigungseinstellschiebers leicht anpassen.
   3. Der Ausgleich ist abgeschlossen, wenn die Kamera im nach oben zeigenden Zustand stabil ist; die Neigungsachse arretieren.

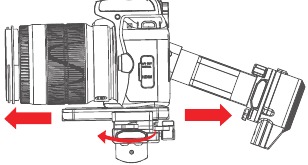

2. Neigungsachse horizontal ausgleichen

   1. Die Kamera so drehen, dass das Objektiv nach vorne zeigt;
   2. Die Schnellwechselplatte entriegeln, die Position der Platte leicht anpassen;
   3. Der Ausgleich ist abgeschlossen, wenn die Kamera im nach vorne zeigenden Zustand stabil ist; die Schnellwechselplatte arretieren.
3. Rollachse ausgleichen

   1. Die Rollachse entriegeln.
   2. Den Rollarm leicht nach links und rechts anpassen, bis er vollständig horizontal ist.
   3. Die Rollachse arretieren.
4. Schwenkachse ausgleichen


   1. Den Gimbal horizontal in einem Winkel von 45° halten, den Schwenkarm in eine horizontale Position bringen.
   2. Die Schwenkachse entriegeln und den Schwenkarm leicht nach links und rechts anpassen.
   3. Die Schwenkachse ist ausgeglichen, wenn die Kamera stabil ist; die Schwenkachse arretieren.

Bedienung

Power-Taste

Langes Drücken: Ein- oder Ausschalten
Einmal klicken: Die Nachführgeschwindigkeit umschalten, 5 Stufen von langsam bis schnell
Doppelklicken: Schlafmodus aufrufen oder verlassen.

Joystick

Die Rotation des Gimbals steuern
Menü:
Obere Taste: Option-up (Option nach oben)
Untere Taste: Option-down (Option nach unten)
Linke Taste: Return (Zurück)
Rechte Taste: Confirm (Bestätigen)

Kamera-Steuertaste

Halb drücken: Autofokus
Einmal klicken: Aufnahme starten
3 Sekunden gedrückt halten: Foto aufnehmen

Funktionstaste

Einmal klicken: Follow mode (Nachführmodus) (Pan (Schwenken)→Pan&Tilt (Schwenken&Neigen)→FPV (FPV)→All Lock (Alle sperren))
Doppelklicken: Sport Gear Mode (Sport-Modus)
Dreimal klicken: Inception Mode (Inception-Modus)
Langes Drücken: Menü aufrufen/verlassen

Auslösetaste

Einmal klicken: AI Follow Mode (AI-Nachführmodus) starten/stoppen
Doppelklicken: Neu zentrieren
Dreimal klicken: Selfie Mode (Selfie-Modus)
Gedrückt halten: All Lock (Alle sperren)
Einmal klicken und halten: Sport Gear Mode (Sport-Modus)

Erweiterte Funktionen

Display

1. Kamerasteuerung Auslöser USB (Getrennt) USB (Verbunden)
2. Bluetooth Getrennt Verbunden
3. KI-Modul (Das Symbol wird angezeigt, nachdem das Gerät verbunden wurde. Wenn das Gerät nicht verbunden ist, wird kein Symbol angezeigt.)
4. Akkustand
5. Folgemodus
6. Folgengeschwindigkeit

Der Folgemodus und die Folgengeschwindigkeit werden nach Auswahl der spezifischen Funktion nicht angezeigt; stattdessen wird nur die aktuelle Funktion angezeigt. (Beispiel: Inception-Modus, Zeitraffer.)

MENÜ

Automatische Abstimmung

1. Entriegeln Sie alle Motoren. Montieren und balancieren Sie die Kamera.
2. Befestigen Sie den Gimbal an einem Stativ. Stellen Sie ihn auf eine ebene Fläche. Drücken Sie lange auf den Ein-/Ausschalter, um den Gimbal einzuschalten.
3. Rufen Sie das Menü auf, wählen Sie dann Leistung und anschließend Autotune. Bewegen Sie den Joystick nach rechts, um Autotune auszuwählen.
4. Der Motor läuft automatisch und passt die Leistung jedes Motors schrittweise an. Der Gimbal kehrt in den normalen Betriebsstatus zurück, sobald die Einstellung abgeschlossen ist.

Gimbal-Kalibrierung

1. Entriegeln Sie alle Motoren. Montieren und balancieren Sie die Kamera.
2. Befestigen Sie den Gimbal an einem Stativ. Stellen Sie ihn auf eine ebene Fläche. Drücken Sie lange auf den Ein-/Ausschalter, um den Gimbal einzuschalten.
3. Rufen Sie das Menü auf, wählen Sie dann Erweitert und anschließend Kalibrieren. Bewegen Sie den Joystick nach rechts, um Kalibrieren auszuwählen.
4. Der Motor kalibriert den Sensor automatisch. Berühren Sie den Gimbal während dieses Vorgangs nicht, warten Sie einfach, bis die Kalibrierung abgeschlossen ist.

Wenn der Gimbal auf einer geneigten oder wackligen Oberfläche steht, führt jede durch Berührung des Gimbals während dieses Vorgangs verursachte Erschütterung wahrscheinlich zu einer fehlgeschlagenen Kalibrierung. Sie können versuchen, nach den notwendigen Anpassungen erneut zu kalibrieren. Normalerweise ist eine Kalibrierung nur erforderlich, wenn der Gimbal durch Langstreckentransport, Vibrationen oder starke Temperaturschwankungen schief steht oder driftet.

Niveau-Feinabstimmung

In einigen Fällen ist die Kamera aufgrund von Installations- und Koordinationsunterschieden zwischen Kamera und Gimbal möglicherweise nicht vollständig horizontal ausgerichtet. Sie müssen die Rollachse feinabstimmen, um die Kamera vollständig horizontal auszurichten.

1. Montieren und balancieren Sie die Kamera, entriegeln Sie alle Motoren.
2. Befestigen Sie den Gimbal an einem Stativ. Stellen Sie ihn auf eine ebene Fläche. Drücken Sie lange auf den Ein-/Ausschalter, um den Gimbal einzuschalten.
3. Schalten Sie die Kamera ein und rufen Sie die integrierte digitale Wasserwaage auf.
4. Rufen Sie das Menü auf, wählen Sie dann Erweitert und anschließend Niveau. Bewegen Sie den Joystick nach rechts, um Niveau auszuwählen und die Feinabstimmungsoberfläche aufzurufen.
5. Behalten Sie die digitale Wasserwaage im Auge, während Sie den Joystick auf und ab bewegen. Beenden Sie die Abstimmung, wenn die digitale Wasserwaage vollständig horizontal ist.

Zurücksetzen und Wiederherstellung

Wenn der Gimbal ein- und ausgeschaltet werden kann, aber nicht reibungslos funktioniert, möglicherweise aufgrund abnormaler Parameter, können Sie das Menü aufrufen und Info und dann Zurücksetzen auswählen, um die Parameter zurückzusetzen. Der Gimbal schaltet sich nach einem Reset automatisch ab und kann nach dem erneuten Einschalten normal verwendet werden. Wenn der Gimbal nicht normal ein- oder ausgeschaltet werden kann oder aufgrund eines Firmware-Upgrade-Fehlers nicht gestartet werden kann, können Sie mit dem Auswurfstift das interne Wiederherstellungsloch drücken, um die Parameter wiederherzustellen. Schalten Sie ihn ein oder versuchen Sie nach der Wiederherstellung, die Firmware erneut zu aktualisieren.

MOZA Master

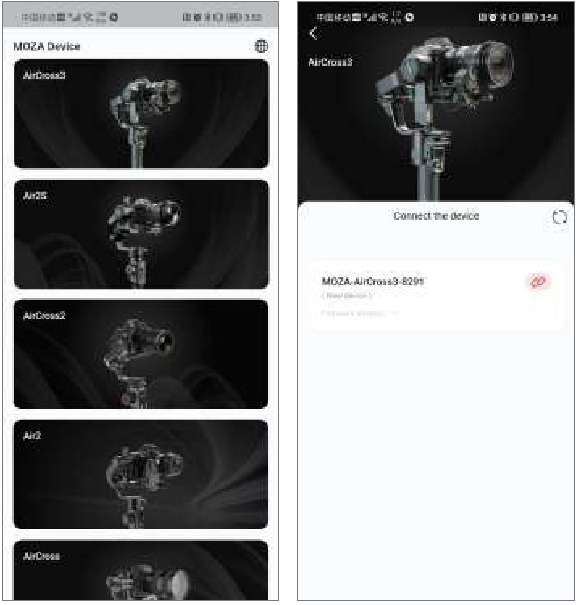

Verbindung

1. Starten Sie MOZA Master und erlauben Sie die von der App benötigten Berechtigungen;
2. Wählen Sie den AirCross 3 im Gerätemenü aus.
3. Klicken Sie auf die Schaltfläche "Connect" (Verbinden) hinter dem Gimbal-Namen;
4. Warten Sie, bis die Bluetooth-Verbindung hergestellt ist.

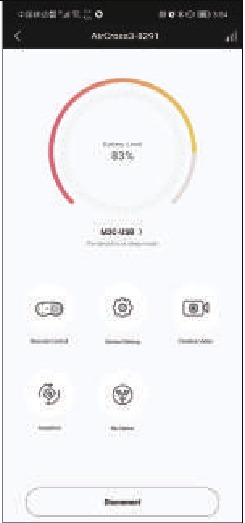

Hauptschnittstelle

1. Gerätename
2. Akkustand (klicken, um den Gimbal in den Schlafmodus zu versetzen/aufzuwecken)
3. Kameratyp (klicken, um die Kameraliste zu öffnen)
4. Fernsteuerung (Fernsteuerschnittstelle aufrufen)
5. Einstellungen (zum Festlegen von Parametern aufrufen)
6. Kreative Videos (erweiterte Funktionen wie Zeitraffer aufrufen)
7. Inception (Inception-Modus aufrufen/beenden)
8. Neu zentrieren (der Gimbal kehrt in die Ausgangsposition zurück)
9. Bluetooth-Verbindung trennen

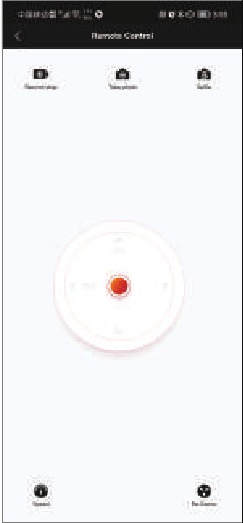

Fernsteuerung

1. Aufnahme/Stopp (Kamerasteuerkabel muss angeschlossen sein)
2. Foto (Kamerasteuerkabel muss angeschlossen sein)
3. Selfie (nach dem Klicken dreht sich die Schwenkachse des Gimbals um 180°)
4. Virtueller Joystick (steuert die Neige- und Schwenkdrehung des Gimbals)
5. Fernsteuerungsgeschwindigkeit (Stellen Sie die vom virtuellen Joystick gesteuerte Gimbal-Drehgeschwindigkeit ein.)
6. Neu zentrieren (der Gimbal kehrt in die Ausgangsposition zurück)

Gimbal-Einstellungen

1. Motoreinstellungen, stellen Sie die Motorleistung, Autotune, Folgengeschwindigkeit, Folgemodi usw. ein.
2. Joystick-Definition, stellen Sie die Empfindlichkeit und das Bedienverhalten des Joysticks ein.
3. Erweiterte Einstellungen, Sensorkalibrierung, Niveau-Feinabstimmung, Firmware-Upgrade usw.
4. Info, prüfen Sie die Firmware-Version und APP-Version.

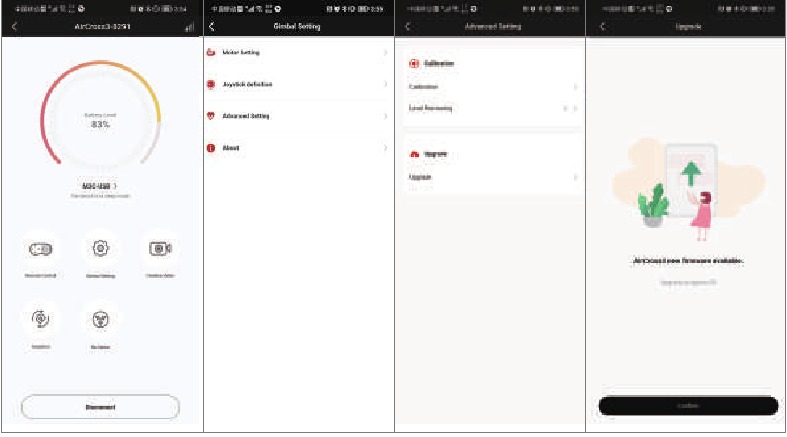

Firmware-Upgrade

Nachdem die MOZA Master App mit dem Gimbal verbunden ist, rufen Sie das Menü auf und wählen Sie Gimbal-Einstellungen, dann Erweiterte Einstellungen und anschließend Upgrade. Wenn ein neues Firmware-Update verfügbar ist, startet das Klicken auf die Schaltfläche "Confirm" (Bestätigen) den Upgrade-Vorgang. Der Upgrade-Vorgang dauert einige Zeit, bitte haben Sie Geduld. Sobald das Upgrade abgeschlossen ist, schaltet sich der Gimbal automatisch aus und kann nach dem Wiedereinschalten erneut verwendet werden.
Schalten Sie den Gimbal nicht aus, schalten Sie das Bluetooth des Mobiltelefons nicht aus, trennen Sie das Mobiltelefon nicht vom Netzwerk oder beenden Sie MOZA Master während des Upgrade-Vorgangs nicht. Jede dieser Aktionen kann zu einem Upgrade-Fehler führen.

Spezifikationen

Modell: AirCross 3
Gewicht: 1,3 kg ohne Stativ
Abmessungen (B*T*H):

• ausgeklappt: 170*190*310mm,
• zusammengeklappt: 52*225*270mm

Akkutyp: Li-Ionen Smart-Akku (eingebaut), 25.45Wh
Akkukapazität: 3500mAh
Standardspannung: 7.27V
Ladespannung: 5V/2A, 9V/2A
Betriebszeit: 20 Stunden
Schnellladezeit: 1,4 Stunden
Bluetooth: BT5.0, 2.400 GHz - 2.4835 GHz
Umgebungsanforderungen:

• Betriebstemperatur: -10 ℃ -50 ℃;
• Ladetemperatur: 5 ℃-40 ℃

Sicherheitshinweis

• Dieses Produkt wird von einem eingebauten Akku betrieben; bitte zerlegen Sie es nicht und setzen Sie es keiner Flüssigkeit oder Feuer aus, um Schäden oder Verletzungsrisiken zu vermeiden.
• Bevor Sie den Gimbal einschalten, stellen Sie bitte das Gleichgewicht gemäß den Anweisungen in diesem Dokument ein. Wenn der Gimbal längere Zeit in einem unausgeglichenen Zustand arbeitet, kann die Oberflächentemperatur des Motors heiß werden, was die Akkulaufzeit erheblich verkürzt.
• Lassen Sie Kinder dieses Produkt nicht berühren und benutzen Sie es nicht; blockieren Sie den Motorbetrieb nicht mit den Fingern, um Fingerverletzungen zu vermeiden.
