Deerc D40 Handbuch

WARTUNG

1. Reinigen Sie die Drohne nach jedem Gebrauch mit einem sauberen, weichen Tuch.
2. Vermeiden Sie längere direkte Sonneneinstrahlung und eine Wärmeentwicklung an der Drohne oder den Batterien.
3. Dieses Gerät ist nicht wasserdicht und darf unter keinen Umständen in Wasser getaucht oder Wasser ausgesetzt werden. Wenn das Gerät nicht vollständig trocken gehalten wird, führt dies zu einem Ausfall und dauerhaften Schäden am Gerät. Beachten Sie, dass, obwohl es bei Ihnen trocken sein mag, Regentropfen oder Nebel von einem Fluss oder Wasserfall Ihre Drohne beschädigen könnten, wo sie fliegt.
4. Überprüfen Sie regelmäßig den Ladestecker und anderes Zubehör auf Anzeichen von Beschädigungen. Wenn Teile des Geräts oder der Kabel beschädigt sind, vermeiden Sie die Verwendung oder das Laden, bis die beschädigten Teile ersetzt wurden.

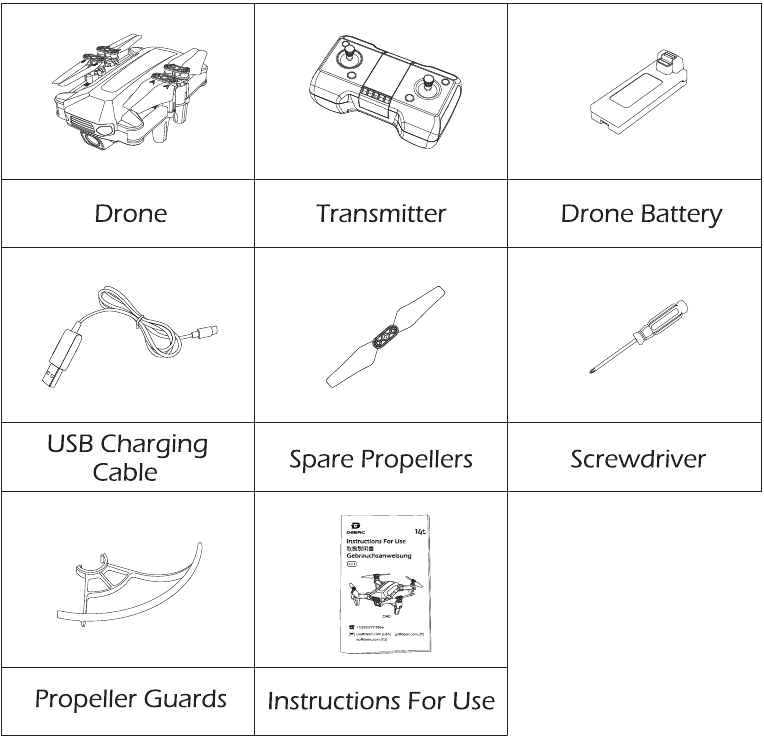

LIEFERUMFANG

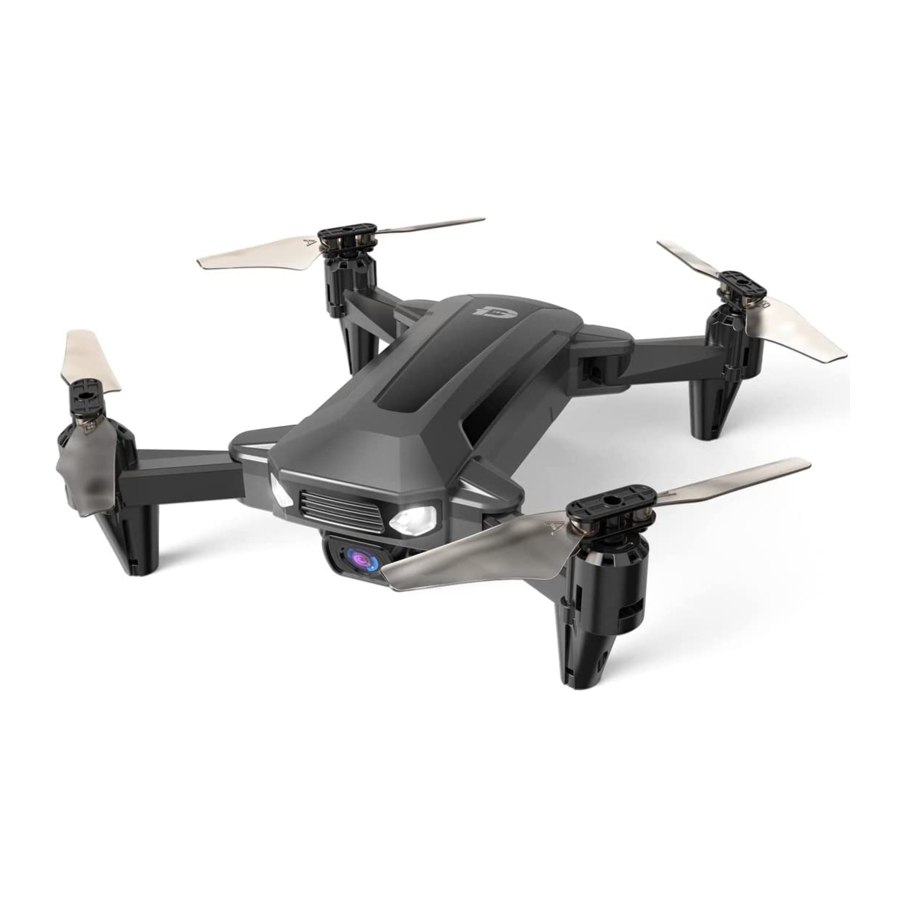

PRODUKTDETAILS

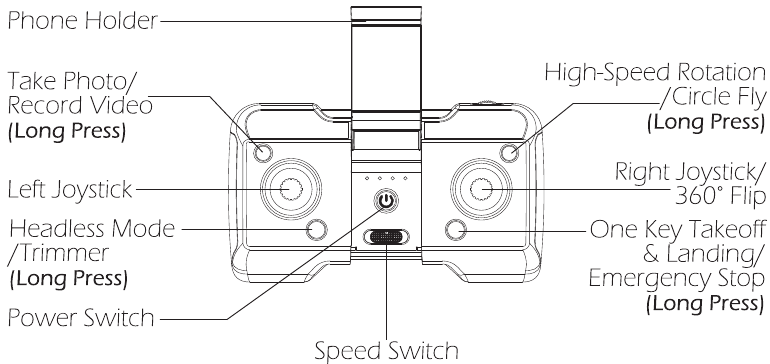

DETAILS ZUM SENDER

Öffnen Sie die Batterieabdeckung auf der Rückseite des Senders, legen Sie die drei AAA-Batterien (Nicht im Lieferumfang enthalten) in das Batteriefach ein und schließen Sie die Batterieabdeckung, um die Installation abzuschließen.

Achten Sie beim Einlegen der Batterien auf die korrekte positive und negative Polarität, um eine ordnungsgemäße Installation der Batterien zu gewährleisten.

JOYSTICK-MODUS

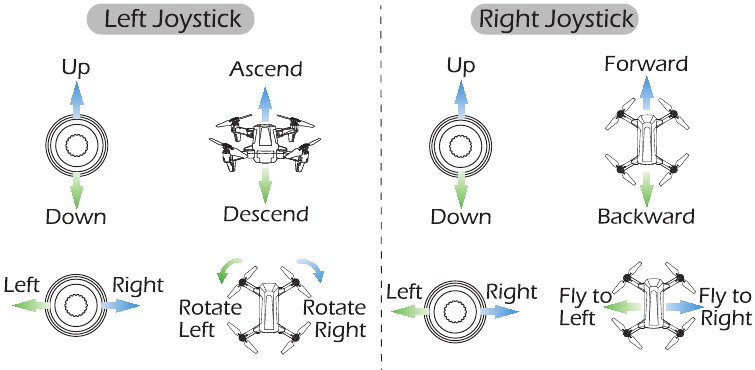

MODUS 2

(Standardeinstellung)

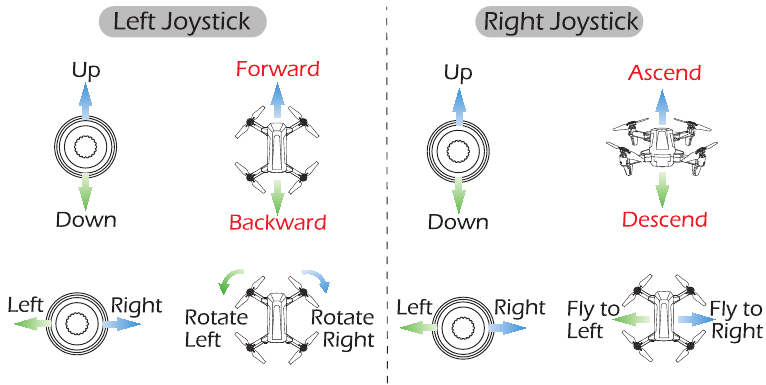

MODUS 1

Um in Modus 1 zu gelangen, halten Sie die Trimmer-Taste gedrückt, während Sie den Sender einschalten. (Bitte lassen Sie die Trimmer-Taste erst los, wenn der Sender eingeschaltet ist.)

INSTALLATION

Drohnenakku

Installation: Schieben Sie den Akku korrekt in das Akkufach der Drohne. Stellen Sie sicher, dass der Akku richtig sitzt, um zu gewährleisten, dass er fest im Akkufach verankert ist.

Achtung: Der Akku muss fest eingesetzt werden. Andernfalls kann die Flugsicherheit Ihrer Drohne beeinträchtigt werden. Die Drohne könnte aufgrund einer Stromunterbrechung während des Fluges abstürzen.

Entfernung: Drücken Sie, wie oben gezeigt, den Verriegelungsknopf am Akku und ziehen Sie ihn zurück, um den Akku aus dem Rumpf zu entfernen.

Propeller

Verbinden Sie jeden Propeller mit der entsprechenden Motorwelle an Position "A/B" und befestigen Sie den Propeller mit einer Schraube an der Motorwelle,

Achtung: Achten Sie auf die "A" oder "B" Kennzeichnung auf jedem Propeller. Die Drohne fliegt nur, wenn der richtige Propeller auf der richtigen Motorwelle installiert ist.

Propellerschutz

Installieren Sie den Propellerschutz, wie oben gezeigt, an der Motorbasis. Stellen Sie sicher, dass der Propellerschutz an der Motorbasis befestigt ist, um unnötige Verluste und Schäden während des Fluges zu vermeiden.

Smartphone-Halterung

Öffnen Sie, wie oben gezeigt, die Smartphone-Halterung vollständig (Abb. 1). Passen Sie die Smartphone-Halterung entsprechend der Größe Ihres Telefons nach oben und unten an (Abb. 2).

LADEN

1. Wenn der Drohnenakku schwach wird, blinken die Kontrollleuchten an der Drohne ununterbrochen.
2. Verbinden Sie den Akku mit dem USB-Ladekabel.
3. Stecken Sie das USB-Ladekabel in einen USB-Ladeanschluss am Computer, einer Powerbank oder einem USB-Adapter (5V/1A).

4. Wenn der Akku geladen wird, leuchtet die Kontrollleuchte am USB-Ladekabel rot. Wenn der Akku vollständig geladen ist, wird die Kontrollleuchte am USB-Ladekabel grün.
5. Die Ladezeit beträgt etwa 90 Minuten.

Lesen Sie vor dem Laden bitte sorgfältig die Einleitung des Abschnitts "Use of Battery" (Verwendung des Akkus) der "Safety Guidelines" (Sicherheitshinweise)!

APP VERWENDEN

APP HERUNTERLADEN

iOS

Android APP im Google Play Store

Scannen Sie den QR-Code, verbinden Sie sich mit dem App Store oder Google Play und laden Sie die Anwendung "Deerc GO" (Deerc GO) kostenlos herunter.
Erforderliche Betriebssysteme: iOS 9.0 oder höher/Android 5.0 oder höher.

Mit Wi-Fi verbinden

Schalten Sie die Drohne ein, verbinden Sie Ihr Telefon mit dem von der Drohne erstellten Wi-Fi-Netzwerk, um den Status der Drohne in der App "Deerc GO" (Deerc GO) zu überprüfen.

1. Öffnen Sie die Wi-Fi-Einstellungen Ihres Telefons und klicken Sie auf Wi-Fi, um nach dem Wi-Fi der Drohne zu suchen.
2. Wählen Sie das Wi-Fi-Netzwerk aus: DeercFPV-******.
3. Warten Sie einige Sekunden, bis sich Ihr Telefon mit dem Wi-Fi der Drohne verbindet.
4. Öffnen Sie die Anwendung "Deerc GO" (Deerc GO).
   > Die Verbindung zwischen Ihrem Telefon und der Drohne wird automatisch hergestellt.

BEDIENUNGSANLEITUNG

Alle folgenden Vorgänge in diesem Handbuch verwenden MODUS 2.

Kopplung

1. Halten Sie den Netzschalter gedrückt, um die Drohne einzuschalten. Die Kontrollleuchten der Drohne blinken weiter.

2. Platzieren Sie die Drohne auf einer ebenen Fläche, wobei der Kopf nach vorne und das Heck zum Piloten zeigt.

3. Halten Sie den Netzschalter gedrückt, um den Sender einzuschalten, und Sie hören den "DiDi" (DiDi)-Ton. Danach blinken die Kontrollleuchten weiter.

4. Drücken Sie den linken Joystick zuerst nach oben und dann nach unten, um die Drohne mit dem Sender zu koppeln. Die Kontrollleuchten an der Drohne leuchten dauerhaft, wenn die Drohne erfolgreich gekoppelt wurde.


Kalibrieren des Gyroskops

Schieben Sie gleichzeitig den linken und den rechten Joystick in die untere rechte Ecke, um das Gyroskop zu kalibrieren. Die Kontrollleuchten an der Drohne blinken und leuchten dann dauerhaft, und der Sender gibt einen langen "Di" (Di)-Ton von sich, was anzeigt, dass die Kalibrierung abgeschlossen ist.

Tipp: Um einen stabilen Flug zu gewährleisten, empfehlen wir dem Piloten, das Gyroskop nach dem Koppeln der Drohne oder nach einem Absturz zu kalibrieren.

Motoren Ent-/Verriegeln

Motoren entriegeln: Wie oben gezeigt, schieben Sie den linken Joystick in die untere rechte Ecke und den rechten Joystick gleichzeitig in die untere linke Ecke, um die Motoren zu entriegeln. Die Motoren beginnen sich zu drehen.
Motoren verriegeln: Wiederholen Sie diesen Vorgang. Die Motoren stoppen sofort.

Automatischer Start

Es gibt zwei Methoden, um die Drohne zu starten.

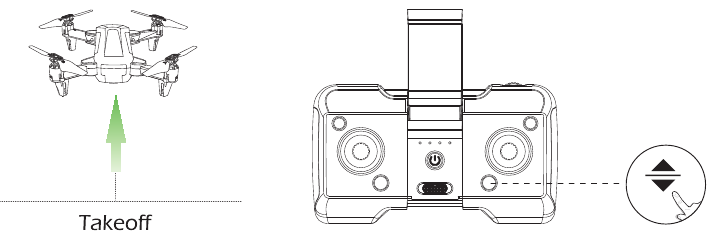

Methode 1:
Nach dem Koppeln/Kalibrieren entriegeln Sie die Motoren, drücken Sie kurz die Taste "One Key Takeoff/Landing" (Start/Landung mit einer Taste), die Drohne startet automatisch und schwebt in 4 Fuß Höhe.

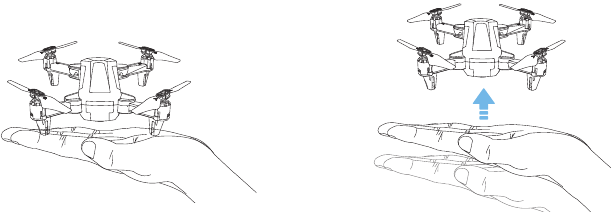

Methode 2:
Nach dem Koppeln nehmen Sie die Drohne auf und legen sie flach auf Ihre Handfläche. Werfen Sie die Drohne vorsichtig in die Luft, und sie schwebt an Ort und Stelle.

Landung mit einer Taste

Drücken Sie kurz die Taste "One Key Takeoff/Landing" (Start/Landung mit einer Taste) während des Fluges, die Drohne landet automatisch auf dem Boden.

FUNKTIONSDETAILS

Not-Aus

Die Not-Aus-Funktion sollte nur im Notfall während des Fluges verwendet werden, um Schäden oder Verletzungen zu vermeiden.

Wie oben gezeigt, drücken Sie die One Key Takeoff/Landing (Ein-Tasten-Start/Landung) Taste für 2 Sekunden lang, und die Motoren stoppen sofort.

Achtung: Beachten Sie, dass Sie das Risiko eingehen, die Drohne zu beschädigen, wenn sie aus beträchtlicher Höhe fällt oder mit hoher Geschwindigkeit auf etwas trifft.

Trimmer

Trimmung für Vorwärts-/Rückwärtsdriften: Wenn die Drohne dazu neigt, nach vorne zu driften, halten Sie die Trimmer (Trimm) Taste gedrückt und lassen Sie sie nicht los, während Sie den rechten Joystick nach unten drücken, um die Drohne neu auszubalancieren. Wenn die Drohne dazu neigt, nach hinten zu driften, halten Sie die Trimmer (Trimm) Taste gedrückt und lassen Sie sie nicht los, während Sie den rechten Joystick nach oben drücken, um die Drohne neu auszubalancieren.

Trimmung für Links-/Rechtsdriften: Wenn die Drohne dazu neigt, nach links zu driften, halten Sie die Trimmer (Trimm) Taste gedrückt und lassen Sie sie nicht los, während Sie den rechten Joystick nach rechts drücken, um die Drohne neu auszubalancieren. Wenn die Drohne dazu neigt, nach rechts zu driften, halten Sie die Trimmer (Trimm) Taste gedrückt und lassen Sie sie nicht los, während Sie den rechten Joystick nach links drücken, um die Drohne neu auszubalancieren.

Geschwindigkeitsschalter

Diese Drohne verfügt über 2 Geschwindigkeitsmodi (Niedrig/Hoch). Wie oben gezeigt, schieben Sie die Speed Switch (Geschwindigkeitsschalter) Taste nach links, der Sender sendet einen "Di" (Di) Ton aus, der "Niedrige Geschwindigkeit" anzeigt. Schieben Sie die Speed Switch (Geschwindigkeitsschalter) Taste nach rechts, der Sender sendet einen "DiDi" (DiDi) Ton aus, der "Hohe Geschwindigkeit" anzeigt.

Höhenhaltefunktion

Die Drohne ist mit einer Höhenhaltefunktion ausgestattet, um ihre Höhe nach dem Loslassen des linken Joysticks beizubehalten. (Der linke Joystick springt automatisch in die Mittelposition zurück)

Foto aufnehmen/Video aufzeichnen

Foto aufnehmen: Drücken Sie kurz die Take Photo/Record Video (Foto aufnehmen/Video aufzeichnen) Taste, der Sender sendet einen "Di" (Di) Ton aus, der anzeigt, dass die Kamera erfolgreich ein Foto aufgenommen hat.

Video aufzeichnen: Drücken Sie die Take Photo/Record Video (Foto aufnehmen/Video aufzeichnen) Taste lang, der Sender sendet einen "DiDi" (DiDi) Ton aus, der anzeigt, dass die Kamera ein Video aufzeichnet. Drücken Sie die Taste erneut lang, um die Videoaufzeichnung zu beenden.

Kamerawinkel-Einstellung

Durch manuelles Drehen der Drohnenkamera wird der Aufnahmewinkel der Kamera eingestellt. Bitte passen Sie den Winkel entsprechend der Nutzungssituation an (die Kamera hat einen Neigungsbereich von 70°).

Hochgeschwindigkeitsrotation

Während des Fluges drücken Sie kurz die High-Speed Rotation (Hochgeschwindigkeitsrotation) Taste, der Sender gibt einen "Di" (Di) Ton aus, der anzeigt, dass die Drohne die Hochgeschwindigkeitsrotationsfunktion aktiviert hat. Die Drohne beendet die High-Speed Rotation (Hochgeschwindigkeitsrotation) Funktion automatisch nach 10 Sekunden, und Sie können auch den rechten Joystick in jede beliebige Richtung drücken, um die Rotation zu stoppen.

Kreisflug

Während des Fluges drücken Sie die Circle Fly (Kreisflug) Taste lang, der Sender gibt einen langen "Di" (Di) Ton aus, der anzeigt, dass die Drohne in den Kreisflugmodus eintritt. Diese Drohne beendet die Circle Fly (Kreisflug) Funktion automatisch nach 10 Sekunden, und Sie können auch den rechten Joystick in jede beliebige Richtung drücken, um den Kreisflug zu beenden.

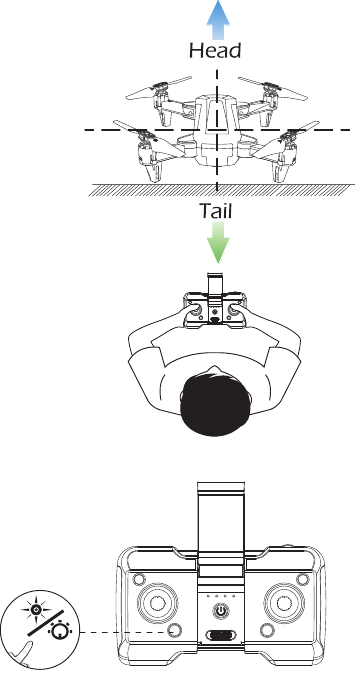

Headless-Modus

A Machen Sie sich bitte zuerst mit der Headless Mode (Headless-Modus) Funktion vertraut, bevor Sie diesen Modus verwenden. Andernfalls ist es leicht, die Drohne zu verlieren und unnötige Verluste zu verursachen.

1. Nach dem Pairing/der Kalibrierung drücken Sie kurz die Headless Mode (Headless-Modus) Taste am Sender. Im Headless Mode (Headless-Modus) blinken die Anzeigeleuchten der Drohne kontinuierlich, und der Sender gibt kontinuierlich Pieptöne aus.
2. Drücken Sie die Headless Mode (Headless-Modus) Taste erneut, und Sie hören einen Piepton vom Sender, der anzeigt, dass die Drohne den Headless Mode (Headless-Modus) verlässt.

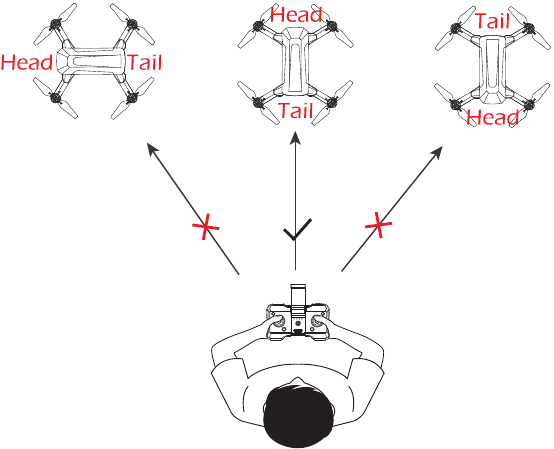

Bitte stellen Sie sicher, dass der Pilot beim Start in dieselbe Richtung blickt, in die der Kopf der Drohne zeigt.

Im Headless Mode (Headless-Modus) führt das Drücken des rechten Joysticks nach vorne dazu, dass die Drohne in die Richtung fliegt, in die der Kopf der Drohne beim Start zeigt. Um sicherzustellen, dass der Pilot die Richtung der Drohne während des Fluges erkennen kann, empfehlen wir, dass der Pilot in dieselbe Richtung blickt, in die der Kopf der Drohne beim Start zeigt. Dadurch wird sichergestellt, dass die Drohne, wenn der Pilot den rechten Joystick vorwärts/rückwärts bewegt, vorwärts/rückwärts auf ihn zufliegt. Wenn der Pilot den rechten Joystick nach links/rechts bewegt, bewegt sich die Drohne relativ zum Piloten nach links/rechts.

360°-Flip

Wenn Sie mit allen Funktionen der Drohne vertraut sind, können Sie diesen fantastischen Flip (Überschlag) Modus ausprobieren. Wenn Sie die Drohne mindestens 10 Fuß (ca. 3 Meter) hoch fliegen, drücken Sie den rechten Joystick am Sender hinein und bewegen Sie dann den rechten Joystick vorwärts/rückwärts oder links/rechts, und die Drohne führt einen Flip (Überschlag) in die entsprechende Richtung aus.

Tipp: Diese Funktion funktioniert besser, wenn der Akku vollständig geladen ist. Wenn Sie nach dem Aktivieren des 360°Flip (360°-Überschlags) keine Bedienung vornehmen, drücken Sie den rechten Joystick erneut kurz, um den 360°Flip (360°-Überschlag) zu beenden.

TECHNISCHE DATEN

• DROHNE
  Modell: D40
  Gewicht: 70g/2.47oz
  Max. Flugzeit: 10 Minuten (pro Akku)
  Motormodell: 716
  Betriebstemperaturbereich: 0° bis 40°C (32° bis 104°F)
  Größe: 188*115*41mm (Ausgeklappt)
  93*63*41mm (Zusammengeklappt)
• DROHNENAKKU
  Kapazität: 500mAh
  Spannung: 3.7V
  Akkutyp: Lithium-Ionen-Polymer-Akku
  Ladetemperaturbereich: 5° bis 40°C (41° bis 104°F)
  Ladezeit: 90 Minuten (Abhängig von Ladeleistung und verbleibender Akkukapazität)
• SENDER
  Betriebsfrequenz: 2452-2414 MHz
  Max. Flugreichweite: 40m/131 Fuß (Im Freien und ohne Hindernisse)
  Betriebstemperaturbereich: 0° bis 40°C (32° bis 104°F)
  Batterietyp: 3*1.5V AAA Batterie (Nicht enthalten)
• KAMERA
  Betriebsfrequenz: 2417MHz
  Linsenwinkel: 67°
  Manueller Einstellbereich: -70°~0°
  Fotoauflösung: HD 1920 x 1080P
  Videoauflösung: HD 1920 x 1080P
  Max. Übertragungsreichweite: 30m/98 Fuß (Im Freien und ohne Hindernisse)
  Live-Ansicht-Qualität: 20fps
  Fotoformate: JPEG
  Videoformate: MP4/AVI
  Betriebstemperaturbereich: 0° bis 40°C (32° bis 104°F)
• USB-LADEKABEL
  Eingang: 5V/1A
  Nennleistung: ≤ 5W

SICHERHEITSRICHTLINIEN

Vor dem Gebrauch prüfen

1. Dieses Produkt ist eine hochpräzise Drohne, die verschiedene elektronische Stabilitäts- und Kontrollmechanismen integriert. Bitte stellen Sie sicher, dass Sie diese Drohne sorgfältig und korrekt konfigurieren, um einen sicheren, unfallfreien Betrieb zu gewährleisten.
2. Stellen Sie vor jedem Gebrauch sicher, dass die Batterien der Drohne und des Senders sauber, unbeschädigt und vollständig geladen sind.
3. Stellen Sie sicher, dass alle Propeller intakt und in der richtigen Ausrichtung installiert sind.
4. Führen Sie vor jedem Gebrauch eine gründliche Überprüfung des Produkts durch. Überprüfen Sie die Unversehrtheit der Teile, Anzeichen von Rissen und Abnutzung an den Propellern, die Batterieleistung und -effektivität oder die Anzeige usw. Sollte nach der Überprüfung der Drohne ein Problem festgestellt werden, sehen Sie bitte von der Verwendung ab, bis das Problem behoben ist.

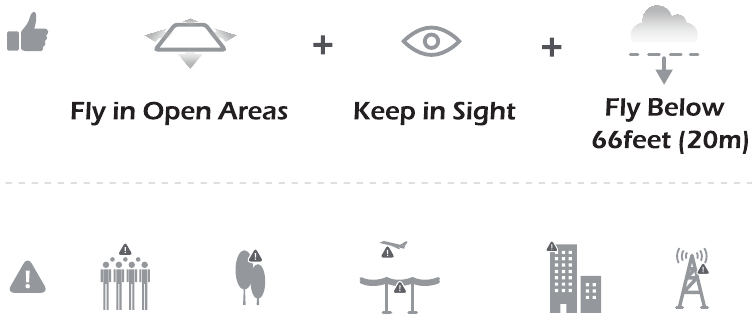

Flugumgebung

Vermeiden Sie das Fliegen über oder in der Nähe von Hindernissen, Menschenansammlungen, Hochspannungsleitungen, Bäumen, Flughäfen oder Gewässern.
Fliegen Sie NICHT in der Nähe von starken elektromagnetischen Quellen wie Stromleitungen und Basisstationen, da dies den Bordkompass beeinträchtigen kann

Verwenden Sie diese Drohne NICHT bei widrigen Wetterbedingungen wie Regen, Schnee, Nebel und Wind.

Betriebsanforderungen

1. Verwenden Sie dieses Produkt NICHT, um fahrende Fahrzeuge zu verfolgen.
2. Schalten Sie die Motoren während des Fluges nur im Notfall ab.
3. Wenn die Batterieleistung nachlässt, bringen Sie die Drohne zu Ihrem Startpunkt zurück.
4. Verwenden Sie dieses Produkt NICHT, wenn Sie müde sind, Medikamente eingenommen haben, sich unwohl fühlen oder Alkohol getrunken haben
5. Beachten Sie die Lautstärke des von der Drohne erzeugten Geräuschs. Halten Sie bitte Abstand, um Gehörschäden zu vermeiden.
6. Halten Sie Abstand zu den rotierenden Propellern und Motoren.

7. Fliegen Sie NICHT in Bereichen, in denen Drohnen verboten sind. Respektieren Sie das Recht auf Privatsphäre, indem Sie Ihre Drohne nicht in der Nähe von Personen fliegen lassen.


Verwendung der Batterie

1. Bitte stellen Sie sicher, dass die Batterien in der richtigen Ausrichtung eingesetzt werden, wie in der Bedienungsanleitung gezeigt.
2. Vermeiden Sie Kurzschlüsse, indem Sie die Batterien richtig einsetzen und quetschen oder zerdrücken Sie die Batterien nicht, da dies die Gefahr eines Brandes oder einer Explosion verursachen könnte.
3. Mischen Sie KEINE neuen und alten Batterien, da dies zu einer schlechten Leistung des Produkts führen kann.
4. Entsorgen Sie verbrauchte Batterien sorgfältig, werfen Sie sie nicht weg und recyceln Sie sie, wo immer dies möglich ist
5. Setzen Sie leere Batterien NICHT Hitze oder Feuer aus, da sie explodieren könnten.
6. Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, entfernen Sie bitte die Batterien, um mögliche Schäden an der Drohne durch Auslaufen der Batterie zu vermeiden.
7. Verwenden Sie zum Laden der Batterie nur das mit der Drohne gelieferte USB-Ladekabel.
8. Schließen Sie die Batterie NICHT direkt an Steckdosen oder Zigarettenanzünder im Auto an, da dies Ihre Batterie beschädigen kann, da diese unterschiedliche Spannungen aufweisen.
9. Versuchen Sie NICHT, die Batterie in irgendeiner Weise zu zerlegen oder zu modifizieren.
10. Verwenden Sie die Batterie NICHT, wenn sie einen Geruch abgibt, Hitze erzeugt, sich verfärbt, verformt oder in irgendeiner Weise abnormal erscheint. Sollte eine dieser Situationen auftreten, während die Batterie verwendet oder geladen wird, entfernen Sie sie sofort aus dem Gerät oder Ladegerät und stellen Sie die Verwendung ein.
11. Stechen Sie NICHT mit einem Nagel oder einem anderen scharfen Gegenstand in das Batteriegehäuse. Brechen Sie es nicht mit einem Hammer auf oder treten Sie darauf! Entsorgen oder recyceln Sie diese Batterie, da sie zu Personenschäden oder Schäden an Ihrer Drohne führen kann.
12. Laden Sie die Batterien immer auf einer feuerfesten Oberfläche und fern von brennbaren Materialien. Laden Sie NICHT auf Oberflächen, die Feuer fangen können, einschließlich Holz, Stoff und Teppich.
13. Tauchen Sie die Batterie NICHT in Wasser und lassen Sie sie nicht nass werden.
14. Löten Sie die Batteriepole in keiner Weise.
15. Bewahren Sie Batterien außerhalb der Reichweite von Kindern oder Haustieren auf.
16. Schließen Sie die Batterie NICHT kurz, indem Sie Drähte oder andere Metallobjekte an die positiven (+) und negativen (-) Anschlüsse anschließen.

KONTAKT

Bitte zögern Sie nicht, uns zu kontaktieren, wenn Sie weitere Unterstützung benötigen.
4:00 PM 7:00 AM (PST)
usa@deerc.com (USA)
jp@deerc.com (JP)
eu@deerc.com (EU)
+1(855)777-8866

Für Online-Support scannen Sie bitte diesen Code mit Live Chat.

HERSTELLERINFORMATIONEN

Hergestellt von
Xiamen Huashiquan Import Export CO, LTD
Address: Cinit 1, Room 501, Hongxiang Building, No.258 Hubin Nan
Road, Siming District, Xiamen, China
+1(855)777-8866
