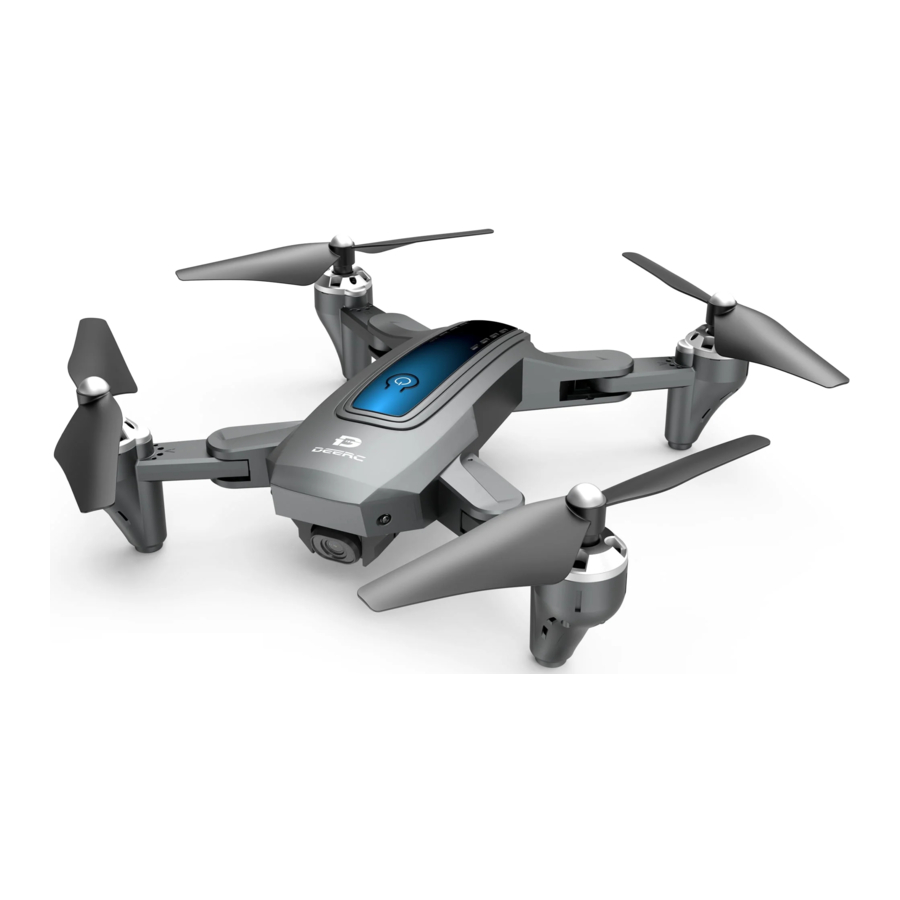

Deerc D10 Handbuch

PACKUNGSINHALT

Drohne	Sender	Drohnenakku
USB-Ladekabel	Propellerschutz	Propeller
Schraubendreher	Bedienungsanleitung

DROHNEN-DETAILS

SENDER-DETAILS

JOYSTICK-MODUS

MODUS 2

(MODE 2 mit Gashebel links ist die Standardeinstellung.)

MODUS 1

Um in MODUS 1 zu wechseln, schalten Sie den Sender ein, während Sie die Taste "Speed Switch" (Geschwindigkeitsschalter) gedrückt halten. (Bitte lassen Sie die Taste "Speed Switch" (Geschwindigkeitsschalter) nicht los, bevor der Sender eingeschaltet ist.)

LADEN

1. Wenn der Drohnenakku schwach wird, blinken die Kontrollleuchten der Drohne ununterbrochen.
2. Entfernen Sie den Akku und schließen Sie das USB-Ladekabel an den Akku an.
3. Stecken Sie das USB-Ladekabel in einen USB-Ladeanschluss einer Powerbank oder eines USB-Adapters (5V/2.0A).
4. Die rote Kontrollleuchte am Akku leuchtet, wenn der Akku geladen wird, und wird grün, wenn der Akku vollständig geladen ist.
5. Ladezeit: ca. 90 Minuten.

Vor dem Laden überprüfen Sie bitte sorgfältig den Inhalt des Abschnitts " Use of Battery" (Verwendung des Akkus) der " Safety Guidelines" (Sicherheitsrichtlinien)!

INSTALLATION

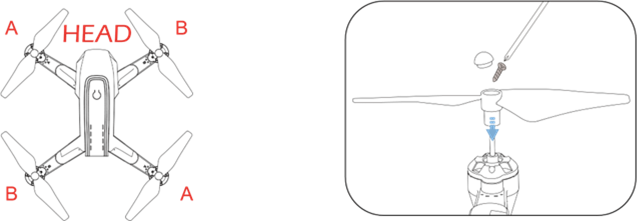

Propeller

Die Drohne fliegt nur, wenn der richtige Propeller auf der richtigen Motorwelle installiert ist. Siehe Abbildung oben. Ein "A" oder "B" ist auf jedem Propeller aufgedruckt. Befestigen Sie den Propeller mit der Schraube an der Motorwelle, indem Sie jede Schraube im Uhrzeigersinn drehen.

Drohnenakku

Installation: Schieben Sie den Akku in das Akkufach an der Rückseite der Drohne. Stellen Sie sicher, dass der Akku richtig sitzt, um zu gewährleisten, dass er im Akkufach arretiert ist. (Abb.1)

Entfernung: Halten Sie die Verriegelung am Akku gleichzeitig gedrückt, während Sie ihn zum Entfernen nach hinten ziehen. (Abb.2)

Propellerschutz

Installation: Richten Sie die hervorstehenden Punkte am Propellerschutz an den vertieften Nuten der Drohne aus und stecken Sie sie zusammen. Drücken Sie beide Seiten des Propellerschutzes fest an ihren Platz, nachdem die vertieften Nuten und hervorstehenden Punkte vollständig ineinandergegriffen haben.
Entfernung: Ziehen Sie den Clip an einem der Enden des Propellerschutzes leicht nach außen, bis er sich vom Inneren der Drohne gelöst hat; zu diesem Zeitpunkt kann der Propellerschutz vollständig entfernt werden.

Senderakku

Wie oben gezeigt, legen Sie den Akku in das Akkufach ein. Bitte achten Sie auf die positive und negative Polarität des Akkus, um die korrekte Installation des Akkus sicherzustellen.

Handyhalterung

Wie oben gezeigt, ziehen Sie die Handyhalterung herunter und setzen Sie das Telefon ein.

BEDIENUNGSANLEITUNG

APP herunterladen

iOS

Android APP im Google Play Store

Scannen Sie den QR-Code, der entweder dem App Store™ oder Google Play™ Store entspricht, und laden Sie die Deerc FPV App kostenlos herunter.
Erforderliche Betriebssysteme: iOS 12.0 oder neuer/Android 4.4 oder neuer.

Mit WLAN verbinden

Verbinden Sie Ihr Telefon mit dem von der Drohne erzeugten WLAN-Netzwerk. Sie können den Status der Drohne in der DEERC FPV App überprüfen.

1. Stellen Sie sicher, dass Bluetooth, mobile Daten und VPN ausgeschaltet sind. Rufen Sie die WLAN-Einstellungen Ihres Telefons auf und klicken Sie auf WLAN, um nach dem WLAN der Drohne zu suchen. (Stellen Sie sicher, dass die Drohne eingeschaltet ist, bevor Sie die WLAN-Einstellungen auf Ihrem Telefon aufrufen)
2. Wählen Sie das WLAN-Netzwerk aus: DeercFPV-******.
3. Warten Sie einige Sekunden, bis sich Ihr Telefon mit dem WLAN der Drohne verbindet.
4. Öffnen Sie die DEERC FPV Anwendung.
   • Die Verbindung zwischen Ihrem Telefon und der Drohne wird automatisch hergestellt.

Achtung: Das von der Drohne erzeugte WLAN-Netzwerk hat keinen Internetzugang.

• Alle folgenden Vorgänge in diesem Handbuch verwenden MODUS 2 als Beispiel.

Kopplung

1. Halten Sie den Ein-/Ausschalter gedrückt, um die Drohne einzuschalten. Die Kontrollleuchten der Drohne beginnen zu blinken.

2. Platzieren Sie die Drohne auf einer flachen und ebenen Oberfläche, wobei der Kopf nach vorne und das Heck zum Piloten zeigt.

3. Drücken Sie den Ein-/Ausschalter am Sender, um ihn einzuschalten. Sie hören "Di Di" (Di Di), dann blinkt die Kontrollleuchte am Sender.

4. Schieben Sie den linken Joystick nach oben und dann nach unten, um die Drohne mit dem Sender zu koppeln. Die Kontrollleuchten an der Drohne und am Sender leuchten dauerhaft, wenn die Drohne erfolgreich gekoppelt wurde.


Kalibrierung des Gyroskops

Schieben Sie den linken und rechten Joystick gleichzeitig in die untere linke Ecke, um das Gyroskop zu kalibrieren. Wenn die Kontrollleuchten der Drohne von schnellem Blinken zu dauerhaftem Leuchten wechseln, zeigt dies an, dass die Kalibrierung abgeschlossen ist.
Tipps: Um einen stabilen Flug zu gewährleisten, empfehlen wir dem Piloten, das Gyroskop nach jeder Kopplung der Drohne und nach einem Absturz zu kalibrieren.

Ein-Tasten-Start/Landung

1. Drücken Sie kurz die "One Key Takeoff/Landing" (Ein-Tasten-Start/Landung) Taste, die Drohne startet automatisch und schwebt in 5 Fuß Höhe.
2. Wenn die Drohne fliegt, drücken Sie dieselbe Taste erneut kurz, die Drohne landet automatisch auf dem Boden.

FUNKTIONSDETAILS

Not-Aus

Die Not-Aus-Funktion darf nur im Notfall während des Fluges verwendet werden, um Schäden oder Verletzungen zu vermeiden.

Halten Sie die Emergency Stop (Not-Aus)-Taste für ca. 2 Sekunden gedrückt, die Motoren stoppen sofort.

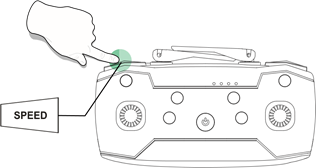

Geschwindigkeitsschalter

Diese Drohne verfügt über 3 Geschwindigkeitsstufen (Niedrig/Mittel/Hoch). Drücken Sie die Speed Switch (Geschwindigkeitsschalter)-Taste am Sender, um die Geschwindigkeit zu wechseln.
"Di" (Di) indicates Low Speed, "Di Di" (Di Di) indicates Medium Speed and "Di Di Di" (Di Di Di) indicates High Speed.
(Der Niedrige Geschwindigkeit ist der Standard-Geschwindigkeitsmodus.)

Trimmerfunktion

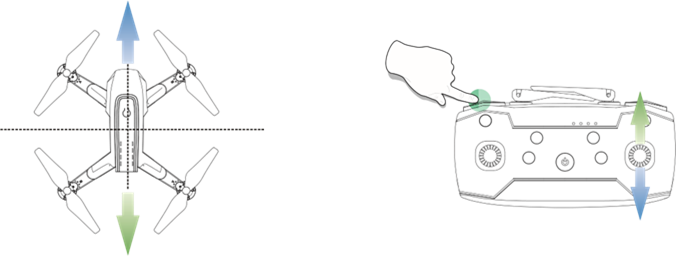

Trimmung für seitliches Abdriften nach vorne/hinten: Wenn die Drohne dazu neigt, nach vorne abzudriften, halten Sie die "Speed Switch" (Geschwindigkeitsschalter)-Taste gedrückt und lassen Sie sie nicht los, während Sie den Richtungs-Joystick nach unten drücken, um die Drohne neu auszubalancieren. Wenn die Drohne dazu neigt, nach hinten abzudriften, halten Sie die "Speed Switch" (Geschwindigkeitsschalter)-Taste gedrückt und lassen Sie sie nicht los, während Sie den Richtungs-Joystick nach oben drücken, um die Drohne neu auszubalancieren.

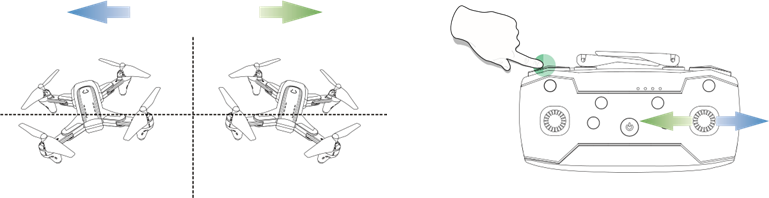

Trimmung für seitliches Abkippen nach links/rechts: Wenn die Drohne dazu neigt, nach links abzudriften, halten Sie die "Speed Switch" (Geschwindigkeitsschalter)-Taste gedrückt und lassen Sie sie nicht los, während Sie den Richtungs-Joystick nach rechts drücken, um die Drohne neu auszubalancieren. Wenn die Drohne dazu neigt, nach rechts abzudriften, halten Sie die "Speed Switch" (Geschwindigkeitsschalter)-Taste gedrückt und lassen Sie sie nicht los, während Sie den Richtungs-Joystick nach links drücken, um die Drohne neu auszubalancieren.

Foto/Video aufnehmen

Foto aufnehmen: Drücken Sie kurz die Photo (Foto)-Taste am Sender, um Bilder aufzunehmen. Ein Piepton ist vom Sender zu hören, der anzeigt, dass die Kamera erfolgreich ein Foto aufgenommen hat.

Video aufnehmen: Drücken Sie kurz die Video (Video)-Taste am Sender, es sind zwei Pieptöne vom Sender zu hören. Dies zeigt Ihnen an, dass die Kamera mit der Videoaufnahme begonnen hat. Sie können die Aufnahme beenden, indem Sie dieselbe Taste erneut drücken.

Machen Sie während der Aufnahme keine Fotos, da dies die Aufnahme unterbrechen würde.

Höhenhaltefunktion

Die Drohne ist mit einer Höhenhaltefunktion ausgestattet, sodass die Drohne ihre Höhe beibehalten kann, nachdem Sie den linken Joystick loslassen (der linke Joystick federt automatisch in die Mittelposition zurück).

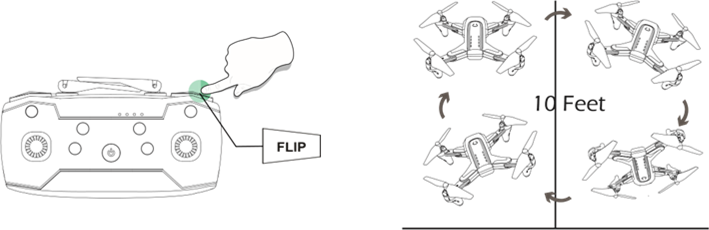

360°-Flip

Wenn Sie mit allen Funktionen der Drohne vertraut sind, können Sie diesen beeindruckenden Flip-Modus ausprobieren. Wenn Sie die Drohne mindestens 10 feet hoch fliegen, drücken Sie die 360°Flip (360°-Flip)-Taste am Sender, schieben Sie dann den rechten Joystick nach Forward/ Backward (Vorwärts/Rückwärts) oder Left/Right (Links/Rechts), und die Drohne führt einen Überschlag in die entsprechende Richtung aus.
Wenn Sie sich im MODE 1 (Modus 1) befinden, schieben Sie den rechten Joystick nach Left/Right (Links/Rechts) oder den linken Joystick nach Forward/Backward (Vorwärts/Rückwärts), und die Drohne führt einen Überschlag in die entsprechende Richtung aus.
Diese Funktion funktioniert besser, wenn der Akku vollständig geladen ist.

Kreisflug

Halten Sie die Photo (Foto)-Taste für ca. 3 Sekunden gedrückt, die Drohne wechselt in den Circle Fly (Kreisflug)-Modus. Verlassen Sie den Circle Fly (Kreisflug)-Modus, indem Sie dieselbe Taste erneut lange drücken oder den Richtungs-Joystick betätigen.

Auto-Rotation

Halten Sie die Video (Video)-Taste für ca. 3 Sekunden gedrückt, die Drohne wechselt in den Auto-Rotation (Auto-Rotation)-Modus. Verlassen Sie den Auto-Rotation (Auto-Rotation)-Modus, indem Sie dieselbe Taste erneut lange drücken oder den Richtungs-Joystick betätigen.

Headless-Modus

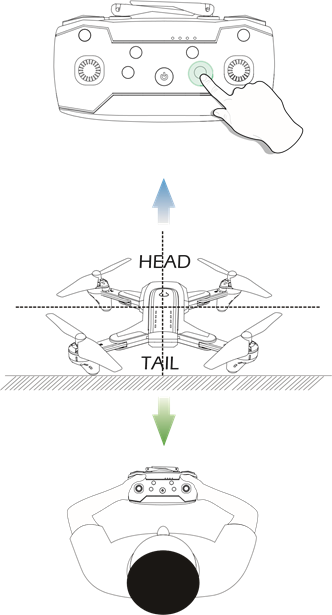

1. Nach dem Pairing/der Kalibrierung oder während des Fluges der Drohne drücken Sie kurz die Headless Mode (Headless-Modus)-Taste, um in den Headless-Modus zu wechseln. Im Headless-Modus blinken die Anzeigelampen der Drohne kontinuierlich, und der Sender gibt kontinuierlich einen Alarmton aus.
2. Drücken Sie die Headless Mode (Headless-Modus)-Taste erneut kurz, und Sie hören einen Piepton, der anzeigt, dass die Drohne den Headless-Modus verlässt.

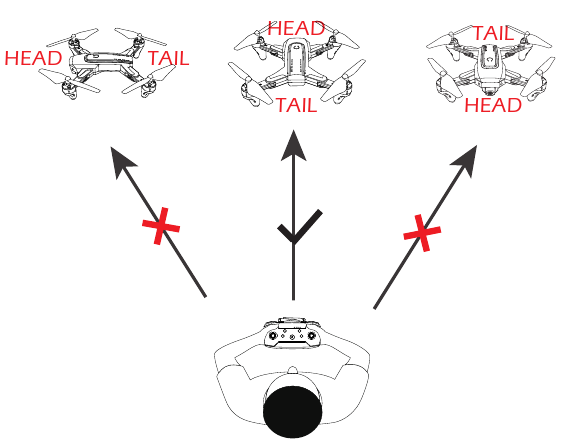

Bitte stellen Sie sicher, dass der Pilot in derselben Ausrichtung bleibt, wie die Drohne beim Start ausgerichtet ist.
Im Headless-Modus ist die Vorwärtsrichtung die Richtung, in die die Vorderseite der Drohne beim Start zeigt. Um sicherzustellen, dass der Pilot die Richtung der Drohne erkennen kann, empfehlen wir den Piloten, beim Start der Drohne in derselben Ausrichtung wie die Vorderseite der Drohne zu bleiben. Wenn der Pilot den Richtungs-Joystick nach vorne drückt, fliegt die Drohne nach vorne. Wenn der Pilot den Richtungs-Joystick nach hinten drückt, fliegt die Drohne auf ihn/sie zu. Wenn der Pilot den rechten Stick nach links/rechts bewegt, bewegt sich die Drohne relativ zu Ihnen nach links/rechts.

SPEZIFIKATIONEN

• DROHNE
  Modell: D10
  Gewicht: 164g/5.78oz
  Maximale Flugzeit: 12 minutes (pro Akku)
  Betriebstemperaturbereich: 32° to 104°F (0° to 40°C)
  Größe: 340*340*65 mm (Ausgeklappt)
  180*142*65mm (Zusammengeklappt)
• DROHNENAKKU
  Kapazität: 1000mAh
  Spannung: 3.7V
  Energie: 3.70 Wh
  Akkutyp: Lithium-Ionen-Polymer-Akku
  Ladetemperaturbereich: 41° to 104°F (5° to 40°C)
  Ladezeit: 90 minutes (abhängig von der Ladeleistung und der verbleibenden Akkukapazität)
• SENDER
  Betriebsfrequenz: 2452-2474MHz
  Maximale Flugentfernung: 328 feet/100m (im Freien und ohne Hindernisse)
  Betriebstemperaturbereich: 32° to 104°F (0° to 40°C)
  Akkutyp: 1.5V AA Battery (nicht im Lieferumfang enthalten)
• KAMERA
  Betriebsfrequenz: 5500-5700MHz
  Fotoauflösung: HD2048×1152P
  Übertragungsreichweite: 196~262feet/60~80m (im Freien und ohne Hindernisse)
  Übertragungsbildrate: 25 fps
  Fotoformate: JPEG
  Videoformate: AVI/MP4
  Betriebstemperaturbereich: 32° to 104°F (0° to 40°C)
• USB-LADEKABEL
  Eingang: 5V/2 A
  Nennleistung: ≤10W

KONTAKT

Bitte zögern Sie nicht, uns zu kontaktieren, wenn Sie weitere Unterstützung benötigen.

	4:00 PM ~ 7:00 AM (PST)
	usa@deerc.com (USA) jp@deerc.com (JP) eu@deerc.com (EU)
	+1(855)777-8866
	Für Online-Support scannen Sie bitte diesen Code mit Live-Chat.

SICHERHEITSHINWEISE

Vor Gebrauch prüfen

1. Dieses Produkt ist eine hochpräzise Drohne, die verschiedene elektronische Stabilitäts- und Kontrollmechanismen integriert. Bitte stellen Sie sicher, dass Sie diese Drohne sorgfältig und korrekt konfigurieren, um einen sicheren, unfallfreien Betrieb zu gewährleisten.
2. Stellen Sie sicher, dass die Batterien der Drohne und des Senders vor jedem Gebrauch sauber, unbeschädigt und vollständig geladen sind.
3. Stellen Sie sicher, dass alle Propeller unbeschädigt und in der richtigen Ausrichtung installiert sind.
4. Führen Sie vor jedem Gebrauch eine gründliche Überprüfung des Produkts durch. Überprüfen Sie die Unversehrtheit der Teile, Anzeichen von Rissen und Verschleiß des Propellers, die Batterieleistung und die Wirksamkeit der Anzeige usw. Sollten nach einer vollständigen Überprüfung der Drohne Probleme festgestellt werden, verzichten Sie bitte auf die Verwendung, bis das Problem behoben wurde.

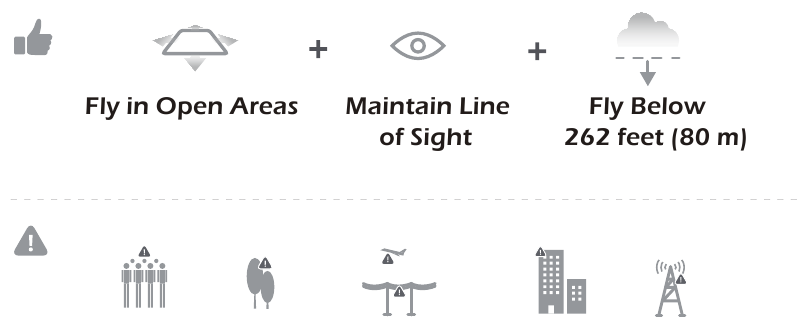

Flugumgebung

Vermeiden Sie das Fliegen über oder in der Nähe von Hindernissen, Menschenmengen, Hochspannungsleitungen, Bäumen, Flughäfen oder Gewässern.
Fliegen Sie NICHT in der Nähe von starken elektromagnetischen Quellen wie Stromleitungen und Basisstationen, da dies den Bordkompass beeinträchtigen kann.


Verwenden Sie diese Drohne NICHT bei widrigen Wetterbedingungen wie Regen, Schnee, Nebel und Wind.

Betriebsanforderungen

1. Verwenden Sie dieses Produkt NICHT, um fahrende Fahrzeuge zu verfolgen.
2. Schalten Sie die Motoren während des Fluges nur im Notfall aus.
3. Fliegen Sie die Drohne sofort zu sich zurück, sobald Sie benachrichtigt werden, dass der Akku zur Neige geht.
4. Dieses Produkt sollte nicht verwendet werden, wenn Sie Alkohol trinken oder Drogen konsumieren, sich müde fühlen, Medikamente einnehmen oder körperliche Beschwerden haben.
5. Beachten Sie die Lautstärke des Geräusches, das die Drohne erzeugt. Bitte halten Sie Abstand, um Gehörschäden zu vermeiden.
6. Halten Sie sich von den rotierenden Propellern und Motoren fern.

7. Fliegen Sie NICHT in Bereichen, in denen Drohnen verboten sind. Bitte respektieren Sie das Recht auf Privatsphäre anderer Personen, indem Sie Ihre Drohne nicht in deren Nähe fliegen.


Verwendung der Batterie

1. Bitte stellen Sie sicher, dass die Batterien in der im Handbuch gezeigten korrekten Ausrichtung eingesetzt werden.
2. Vermeiden Sie Kurzschlüsse, indem Sie die Batterien richtig einsetzen, und zerquetschen oder quetschen Sie die Batterien nicht, da dies die Gefahr eines Brandes oder einer Explosion verursachen könnte.
3. Mischen Sie KEINE neuen und alten Batterien, da dies zu einer schlechten Leistung des Produkts führen kann.
4. Bitte entsorgen Sie gebrauchte Batterien sorgfältig, werfen Sie sie nicht weg und recyceln Sie sie, wo immer möglich.
5. Setzen Sie leere Batterien NICHT Hitze oder Feuer aus, da sie explodieren könnten.
6. Wenn das Gerät längere Zeit nicht benutzt wird, entfernen Sie bitte die Batterien, um mögliche Schäden durch Auslaufen der Drohnenbatterie zu vermeiden.
7. Verwenden Sie zum Laden der Batterie nur das mit der Drohne gelieferte USB-Ladekabel.
8. Schließen Sie die Batterie NICHT direkt an Steckdosen oder Zigarettenanzünder im Auto an, da dies Ihre Batterie beschädigen würde, da diese eine andere Spannung haben.
9. Versuchen Sie NICHT, die Batterie in irgendeiner Weise zu zerlegen oder zu modifizieren.
10. Verwenden Sie die Batterie NICHT, wenn sie einen Geruch abgibt, Wärme erzeugt, sich verfärbt, verformt oder in irgendeiner Weise abnormal erscheint. Sollte eine dieser Situationen während der Verwendung oder des Ladevorgangs der Batterie auftreten, entfernen Sie sie sofort aus dem Gerät oder Ladegerät und stellen Sie die Verwendung ein.

11. Durchstechen Sie das Batteriegehäuse NICHT mit einem Nagel oder einem anderen scharfen Gegenstand, brechen Sie es nicht mit einem Hammer auf und treten Sie nicht darauf! Entsorgen oder recyceln Sie diese Batterie, da sie zu Personenschäden oder Schäden an Ihrer Drohne führen kann.
12. Laden Sie die Batterien immer auf einer feuerfesten Oberfläche und fern von brennbaren Materialien. Laden Sie NICHT auf Oberflächen, die Feuer fangen können. Dazu gehören: Holz, Stoff, Teppich oder das Gerät der Anwendung.
13. Tauchen Sie die Batterie NICHT in Wasser und lassen Sie sie nicht nass werden.
14. Löten Sie die Batteriepole in keiner Weise.
15. Halten Sie Batterien von Kindern oder Haustieren fern.
16. Schließen Sie die Batterie NICHT kurz, indem Sie Drähte oder andere Metallgegenstände an die positiven (+) und negativen (-) Anschlüsse anschließen.

WARTUNG

1. Reinigen Sie das Produkt nach jedem Gebrauch mit einem sauberen, weichen Tuch.
2. Vermeiden Sie längere direkte Sonneneinstrahlung und vermeiden Sie Hitzestau an der Drohne oder den Batterien.
3. Dieses Gerät ist nicht wasserdicht und darf unter keinen Umständen in Wasser getaucht oder Wasser ausgesetzt werden. Wenn das Gerät nicht vollständig trocken gehalten wird, führt dies zu einem Ausfall und dauerhaften Schäden am Gerät. Beachten Sie, dass, obwohl es bei Ihnen trocken sein mag, Regentropfen oder Nebel von einem Fluss oder Wasserfall Ihre Drohne, wo sie fliegt, beschädigen könnten.
4. Überprüfen Sie regelmäßig den Ladestecker und anderes Zubehör auf Anzeichen von Beschädigungen. Wenn ein Teil des Geräts oder der Kabel beschädigt ist, vermeiden Sie die Verwendung oder das Laden, bis das Gerät gewartet werden kann.
