BFT FL130, FL130B - Senderhandbuch

ALLGEMEINER ÜBERBLICK

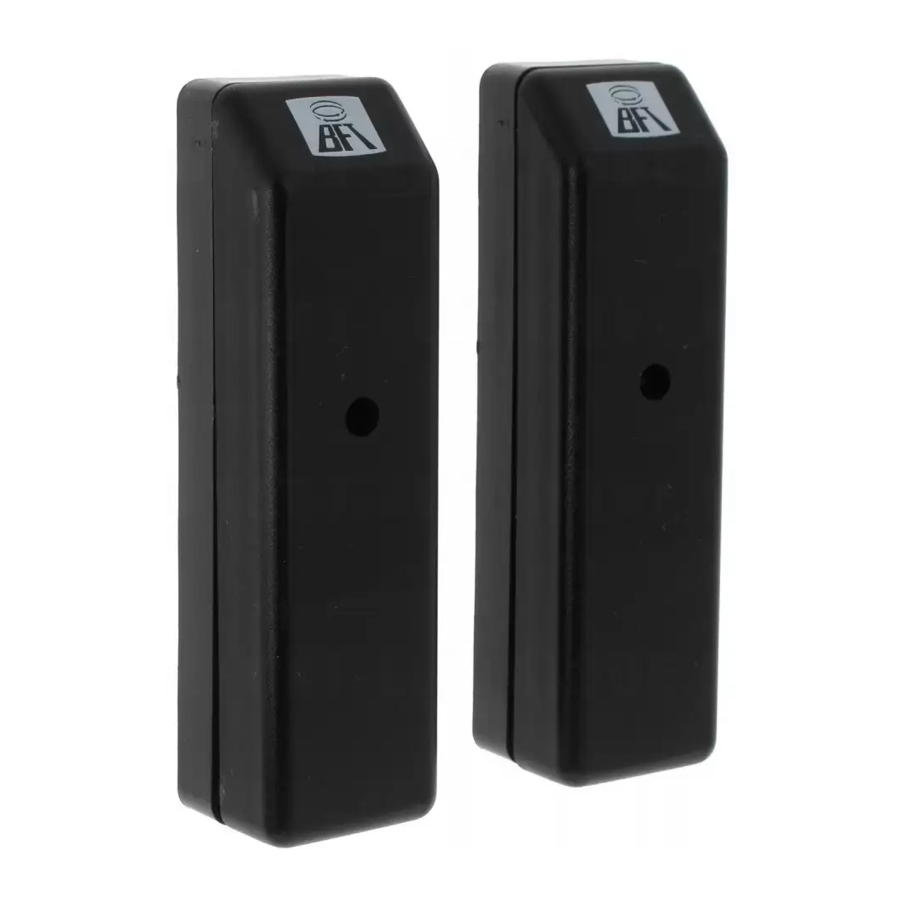

Paar Lichtschranken (Sender-Empfänger) mit Doppelrelais, normalerweise beim Verlassen des Bereichs erregt.
FL130 - Bei Verwendung als Gerätetyp D gemäß Verordnung EN2453 sollte die Wartung der Tür/des Tores mindestens alle sechs Monate erfolgen.
FL130 B - Es kann als Gerätetyp D gemäß Verordnung EN 2453 verwendet werden, wenn es an eine Steuerung angeschlossen wird, die über einen "CIRCUIT WHICH VERIFIES THE CORRECT FUNCTIONING OF THE SAFETY DEVICES" (Schaltkreis, der die korrekte Funktion der Sicherheitsvorrichtungen überprüft) verfügt.

Dieses Produkt entspricht den anerkannten technischen Normen und Sicherheitsvorschriften. Wir erklären, dass dieses Produkt den folgenden Europäischen Richtlinien entspricht: 89/336/EWG und nachfolgenden Änderungen.

TECHNISCHE DATEN

Stromversorgung 20 bis 3Vac / 22÷30Vdc; Stromaufnahme pro Paar 70mA; Max. Reichweite 30m (reduziert bei Nebel oder Regen); Relaiskontakte A bei 24Vac-dc; Betriebstemperatur –5°C bis + 70°C; Schutzart IP 54.

ABMESSUNGEN

MONTAGE

Sie sollten ausgerichtet und in einer Höhe zwischen 40 und 60 cm über dem Boden montiert werden. Die zur Befestigung verwendeten Oberflächen sollten eben und parallel zueinander sein.

Befestigung an Säule

Befestigung an CF30 Pfosten

Wenn zwei Lichtschrankenpaare nahe beieinander montiert werden, die RX-TX-Positionen kreuzen

KLEMMENPLAN

1. FL130 (Abb.4) - Stromversorgung (+) 2(-); 3-4 NO Kontakt.

2. FL130B (Abb.5) - Stromversorgung (+) 2(-); Kontakt NC 3-4, NO 3-5.


Zum Anschließen der Kontakte befolgen Sie die Anweisungen für die verwendeten Steuergeräte (Steuereinheit).

AUSRICHTUNG

Eine korrekte Ausrichtung der Lichtschranke wird erreicht, wenn das Licht der RX-Empfänger-LED (Abb. 4-5) nach dem Anbringen der Abdeckung sichtbar ist. Befindet sich ein Hindernis zwischen dem RX-Empfänger und dem TX-Sender, erlischt die LED und das Relais öffnet den Kontakt.

Via Lago di Vico 44
36015 SCHIO (VICENZA)
Tel.naz. 0445696511
Tel.int. +39 0445696533
Fax 0445696522
INTERNET www.bft.it
E-MAIL sales@bft.it
