IDEAL ABS - Tester-Handbuch

Inhalt

Einleitung

Der IDEAL ABS™ Tester (Almost a Butt Set) ist ein einfach zu bedienender Tester für die grundlegende Fehlersuche bei Installationen analoger Sprachsysteme. Er überwacht Telefonleitungen auf Wähltonqualität und Vorhandensein von Strom, prüft die korrekte Buchsenpolarität (erkennt vertauschte Tip- und Ring-Leitungen) und zeigt die Rufadressierung für korrekte Telefonanschlüsse an.

Übersicht

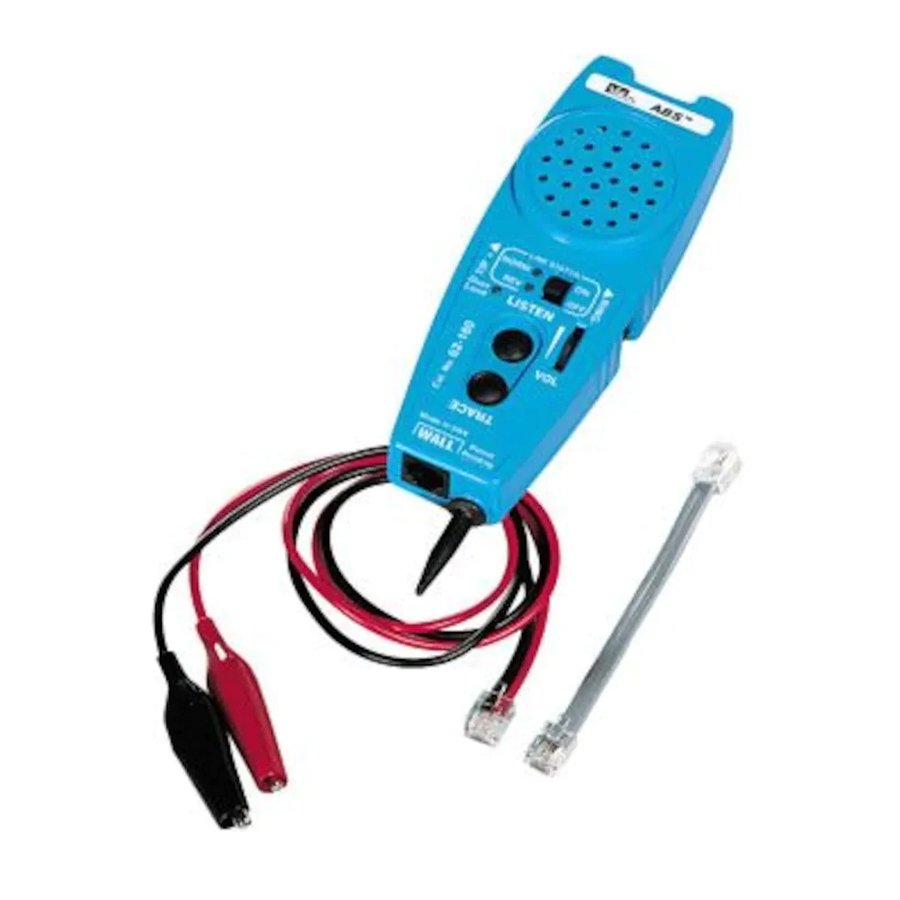

ABS™ Tester

  • Einfach zu bedienen für die grundlegende Fehlersuche in Kommunikationssystemen.
  • Verwendbar für Diagnosearbeiten bei der Installation und Wartung von analogen Sprachsystemen.
  • Empfängt und reproduziert den Wählton des Telefonsystems zur Bestimmung der Tonqualität. (LISTEN (HÖREN) Funktion oder "OFF hook" (abgehoben))
  • Prüft die Polarität der Tip- und Ring-Buchse.
  • Identifiziert das Vorhandensein von Strom. (Wechselstrom und Gleichstrom)
  • Zeigt die Rufadressierung für korrekte Telefonanschlüsse an.
  • Ausgestattet für den Zugang zu Buchsen- und Kreuzverbindungssystemen.
  • Empfängt Verfolgungssignale zur Identifizierung spezifischer Leiter in einem Kabelverlauf. (TRACE (VERFOLGEN) Funktion erfordert einen separaten Ton.)
  • Lautstärkeregelung zur Anpassung der Testtöne.
  • Anschlussmöglichkeit für Krokodilklemmen an den beiden mittleren Pins der RJ11-Buchse.
  • 60-Hz-Rauschunterdrückung für klare Tonerkennung
  • Befestigungspunkt für ein Trageband für den Freisprechbetrieb
  • Sturzfestes, feuchtigkeitsbeständiges Gehäuse und Lautsprecher für lange Haltbarkeit.
  • Austauschbare Anschlussleitung zur Maximierung der Lebensdauer des Testers
  • Wird komplett mit einer 9-Volt-Batterie im Tester geliefert.
  • Taschenformat


Wenn die OVERLOAD LED (Rot) leuchtet und ein Warnton ertönt, ist die getestete Telefonleitung eine digitale Leitung. Schalten Sie die LISTEN (HÖREN) Taste aus oder entfernen Sie den Tester innerhalb von 30 Sekunden von der Leitung, um Schäden am Tester zu vermeiden.

Gebrauchsanweisung

Zur Überprüfung der Wähltonqualität an einer modularen Buchse

  1. Stecken Sie den ABS™ Tester mit einem Überbrückungskabel (im Lieferumfang des ABS™ Testers enthalten) in eine Buchse des Telefonsystems.
  2. Stellen Sie den Schalter Line Status (Leitungsstatus) auf ON (EIN).
  3. Die Line Status (Leitungsstatus) LEDs zeigen an, ob die getestete Leitung Gleichstrom führt und ob sie mit einer grünen NORM (NORMAL) LED korrekt verdrahtet ist.
  4. Drücken Sie die LISTEN (HÖREN) Taste, um die Leitung "off" hook (abzuheben) und den Wählton zu hören.
  5. Achten Sie auf einen guten, sauberen Wählton.
  6. Drücken Sie LISTEN (HÖREN) erneut, um den Test zu beenden.

(Hinweis: Die LISTEN (HÖREN) Funktion kann eingeschaltet bleiben, ohne die Batterie zu entladen. Einige digitale Systeme können abgehört werden, abhängig vom getesteten digitalen System.)

Zur Überprüfung des Wähltons an einem Kreuzverteiler

  1. Stecken Sie den modularen Stecker des Krokodilklemmen-Überbrückungskabels (im Lieferumfang des ABS™ Testers enthalten) in die Buchse des ABS™ Testers.
  2. Verwenden Sie die Klemmen, um eine Verbindung zu den entsprechenden Kontakten an den Kreuzverteilerklemmen herzustellen.
  3. Drücken Sie die LISTEN (HÖREN) Taste, um die Leitung "off" hook (abzuheben) und den Wählton zu hören.
  4. Achten Sie auf einen guten, sauberen Wählton.
  5. Drücken Sie LISTEN (HÖREN) erneut, um den Test zu beenden.

(Hinweis: Die LISTEN (HÖREN) Funktion kann eingeschaltet bleiben, ohne die Batterie zu entladen. Einige digitale Systeme können abgehört werden, abhängig vom getesteten digitalen System.)

Zur Erkennung eines Verfolgungstonsignals

  1. Drücken Sie die TRACE (VERFOLGEN) Taste, und das Sondenende wird aktiv.
  2. Halten Sie TRACE (VERFOLGEN), um eine Leitung innerhalb eines Kabelbündels zu verfolgen oder eine Leitung an einem Anschlussterminal "auszutonen".

Zur Erkennung eines Verfolgungstonsignals an einer Wandsteckdose

  1. Stecken Sie den ABS™ mit einem Überbrückungskabel (im Lieferumfang des ABS™ enthalten) in eine Wandsteckdose.
  2. Drücken Sie TRACE (VERFOLGEN), um den Ton zu hören, wenn die Leitung zu dieser Wandsteckdose mit einem Signal von einer anderen Quelle, wie dem IDEAL ABS™ Signal Thrower™ #62-184 oder dem IDEAL PathFinder™ #62-080, aktiviert wurde.

Test auf Leitungsstatus

  1. Stecken Sie den ABS™ Tester mit einem Überbrückungskabel in eine Wandsteckdose.

Testergebnisse

  • Grüne NORM (NORMAL) LED leuchtet, wenn die getestete Kommunikationsleitung mit Strom versorgt wird und der TIP-Pin/Draht im Verhältnis zum RING-Pin/Draht positiv ist und das Telefon "on-hook" (aufgelegt) ist.
  • Rote REV (REVERSE) Anzeige leuchtet, wenn die Polarität von TIP und RING vertauscht ist.
  • Sowohl die NORM (NORMAL) als auch die REV (REVERSE) LED leuchten, wenn eine Wechselspannung vorhanden ist.
  • Sowohl die NORM (NORMAL) als auch die REV (REVERSE) LED blinken, wenn die Leitung klingelt (zur Überprüfung der Telefonnummer).

Zugang für Krokodilklemmen

  1. Befestigen Sie Krokodilklemmen von einem Telefonprüfgerät, Tongenerator oder anderen Testgeräten an den großen perforierten Testpads, um einen sicheren Zugang zu den beiden mittleren Pins einer RJ11-Buchse zu ermöglichen.
  2. Der LINE STATUS (LEITUNGSSTATUS) Schalter kann sich in der ON (EIN) oder OFF (AUS) Position befinden, wenn Testpads verwendet werden.

Hinweis: In der OFF (AUS) Position wird eine 10K Last vom Testterminal zur RJ11-Schnittstellenschaltung entfernt.

Zubehörteil

K-8343 Kabelbaugruppe, RJ11/Krokodilklemmen
K-7919 RJ11/RJ11 Kabelbaugruppe

Batteriewechsel

  1. Entfernen Sie die Schrauben auf der Rückseite des Gehäuses mit einem #1 Phillips Schraubendreher. Öffnen Sie den Tester vorsichtig.
  2. Entfernen Sie die alte Batterie.
  3. Setzen Sie eine neue Batterie ein (9-Volt-Batterie).
  4. Schließen Sie den Tester und setzen Sie die Schrauben wieder ein. Nicht zu fest anziehen.

Die Garantie beschränkt sich ausschließlich auf Reparatur oder Ersatz; es wird keine Garantie für Marktgängigkeit, Eignung für einen bestimmten Zweck oder Folgeschäden übernommen.

IDEAL INDUSTRIES, INC.
Sycamore, IL 60178, U.S.A.
800-304-3578 Kundenbetreuung
800-947-3614 DataComm Unterstützung
www.idealindustries.com
ND 1000-4 Hergestellt in den USA.
