FiberMASTER
Glasfaser-Testkit
Bedienungsanleitung
Einführung

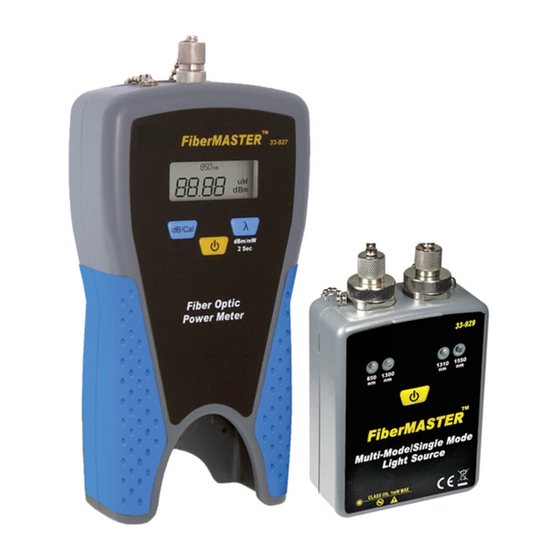

Das Glasfaser-Testkit FiberMASTER
ermöglicht die Messung des absoluten Leistungspegels
sowie die Berechnung der Dämpfung von Glasfaserstrek-
ken bei verschiedenen Wellenlängen. Die Messung des
absoluten Leistungspegels ist bei der Fehlerdiagnose
von möglicherweise defekten Geräten von Vorteil. Der
angebotene dB-Nullabgleich versetzt den Bediener in
die Lage, einen Referenzpegel für die Lichtquelle zu
speichern und die Dämpfung der Glasfaserstrecke ohne
manuelle Berechnung der Werte direkt abzulesen.
Aufgrund des einzigartigen Designs kann die Lichtquelle passgenau in den
Leistungspegelmesser eingesetzt werden. Das ermöglicht die praktische
Aufbewahrung des Kits ohne Einschränkung der Betriebsbereitschaft von
Lichtquelle und Pegelmesser.
Produktmerkmale
• Pegelmesser: Messung bei 850, 1300/1310, 1490 und 1550 nm
• Lichtquelle: 850/1300/1310/1550nm (Kit 33-931)
• Pegelmessung in dBm und µW, Dämpfungsanzeige in dB
• Automatische Abschaltung des Pegelmessers
• Betrieb mit AAA-Standardbatterien (drei Stück pro Gerät)
• Mit Universaladapter für Pegelmesser sowie ST-, SC- und FC-Adapter
für die Lichtquelle
• Mit robuster Tragetasche, Multimode SC-Jumperkabel und Nullabgleich-
Kupplung
TM
von IDEAL
TM
23
#33-931
Werbung
Verwandte Anleitungen für IDEAL FiberMASTER
Inhaltszusammenfassung für IDEAL FiberMASTER
- Seite 1 #33-931 FiberMASTER Glasfaser-Testkit Bedienungsanleitung Einführung Das Glasfaser-Testkit FiberMASTER von IDEAL ermöglicht die Messung des absoluten Leistungspegels sowie die Berechnung der Dämpfung von Glasfaserstrek- ken bei verschiedenen Wellenlängen. Die Messung des absoluten Leistungspegels ist bei der Fehlerdiagnose von möglicherweise defekten Geräten von Vorteil. Der angebotene dB-Nullabgleich versetzt den Bediener in die Lage, einen Referenzpegel für die Lichtquelle zu...
-
Seite 2: Warnungen Und Sicherheitshinweise
• Blicken Sie niemals in die Glasfaser, wenn diese an ein aktives Gerät angeschlossen ist. • Das Licht eingeschalteter Geräte und des FiberMASTER strahlt in einer für das menschliche Auge nicht sichtbaren Wellenlänge und kann die Augen dauerhaft schädigen. Wenn Sie sich nicht sicher sind, ob die Glasfaser in Betrieb ist, sollten Sie immer davon ausgehen, dass die Glasfaser an ein aktives Gerät angeschlossen ist und daher unsichtbares und gefährliches... -
Seite 3: Allgemeine Bedienung
Allgemeine Bedienung FiberMASTER bietet 2 Betriebsarten für die absolute und die relative Pegel- messung. Die absolute Pegelmessung ermittelt die Stärke des im Pegelmesser eintref- fenden Lichtsignals. Dieser Modus wird im LCD-Display durch die Anzeige von dBm (Dezibel Milliwatt) oder µW (Microwatt) signalisiert. Die absolute Pegel- messung wird bei der Prüfung des Ausgangs eines optischen Gerätes ver-... - Seite 4 Display und Funktionen des Pegelmessers 1. Anzeige der Wellenlänge 2. Numerische Anzeige für Pegel- und Dämpfungs- messungen. Wenn der Pegel unter der Erkennungs- schwelle liegt, wird “Null” angezeigt. 3. dB-Umschalttaste. Mit dieser Taste wechseln Sie zwi- schen Pegelmessung (dBm) und Dämpfungsberech- nung (dB).
- Seite 5 Anzeigen und Funktionen der Lichtquelle 1. Wellenlängen-LEDs. Grüne LED zeigt aktivierte Wellen- länge an. Beginnt bei schwacher Batterie rot zu blinken. Bei 3,6 V schaltet sich das Gerät nach 10 Minuten ab. Bei 3,3 V schaltet sich das Gerät nach 5 Minuten ab. 2.
-
Seite 6: Grundlegende Bedienschritte
Signalpegel anliegt. Wählen Sie nun mit der Wellenlängentaste (λ) die gewünschte Wel- lenlänge aus. Bei Verwendung der Lichtquelle 33-926 von IDEAL stellen Sie 850 nm ein. 2. Nehmen Sie die Staubschutzkappe ab und schließen Sie den Pegelmesser für die Messung an ein Kabel an. Stan- dardmäßig ist der dBm-Modus... - Seite 7 Pegel (dBm) von dem Pegel (dBm) abgezogen wird, der bei direktem Anschluss des Pegelmessers an die Lichtquelle ermittelt wurde. �ur Vereinfachung dieser Messung bietet FiberMASTER die Möglichkeit, den Aus- gangspegel der Lichtquelle im Rahmen eines Nullabgleichs als Referenzwert zu speichern. Dieser Referenzwert wird automatisch von den Ergebnissen der späteren Messungen subtrahiert und der Differenzwert als Streckendämpfung...
- Seite 8 Nullabgleich nur nicht von der Lichtquelle trennen. Jetzt zeigt das LCD-Display den am Pegelmesser anliegenden aktuellen Eingangspegel an. Für die Lichtquelle 33-929 von IDEAL liegen die typischen Werte im Bereich von -6 bis -7 dBm. Niedrigere Pegel (z.
- Seite 9 Drücken Sie die dB/Cal- Taste, um den Referenzwert zu speichern. Jetzt zeigt das Display den Wert 0.00dB an. Der Pegelmesser führt nun eine Dämpfungsmessung aus. Mit jeder Betätigung der dB/Cal-Taste schaltet der Pegelmesser zwischen Pegelmessung (dBm) und Dämpfungsmessung (dB) um. Mit jeder Umschaltung in den dB-Modus wird der aktuelle Signalpegel als neuer Referenzwert gespei- chert.
-
Seite 10: Praktische Informationen
Praktische Informationen Tabellarische Übersicht zum �usammenhang zwischen dB-Werten \und Leistungspegeln Dämpfung in dB Restpegel in % Pegelverlust in % 79,00% 21,00% 63,00% 37,00% 50,00% 50,00% 40,00% 60,00% 32,00% 68,00% 25,00% 75,00% 20,00% 80,00% 16,00% 84,00% 12,00% 88,00% 10,00% 90,00% 8,00% 92,00% 6,30% 93,70%... - Seite 11 Wartung und Ersatzteile Das Gerät enthält keine vom Anwender zu wartenden Teile. Für Serviceanfragen wenden Sie sich bitte an die Technische Betreuung unter +49-(0)89-99686-0. Technische Daten zum Pegelmesser Wellenlänge 850, 1300, 1310, 1490, 1550 nm Detektor InGaAs Messbereich -60 bis +3dBm Genauigkeit ±5% Anzeigeauflösung...
- Seite 12 IDEAL INDUSTRIES ergeben, insbesondere die gesetzliche Gewährleistung der marktgän- gigen Qualität und der Eignung für einen bestimmten �weck, sind auf die oben genannten Leistungen beschränkt. IDEAL INDUSTRIES ist nicht haftbar für den Nutzungsausfall des Messgerätes oder für andere beiläufige oder Folgeschäden, Aufwendungen oder wirtschaftli- che Einbußen sowie nicht für Forderungen nach Wiedergutmachung solcher Schäden,...
