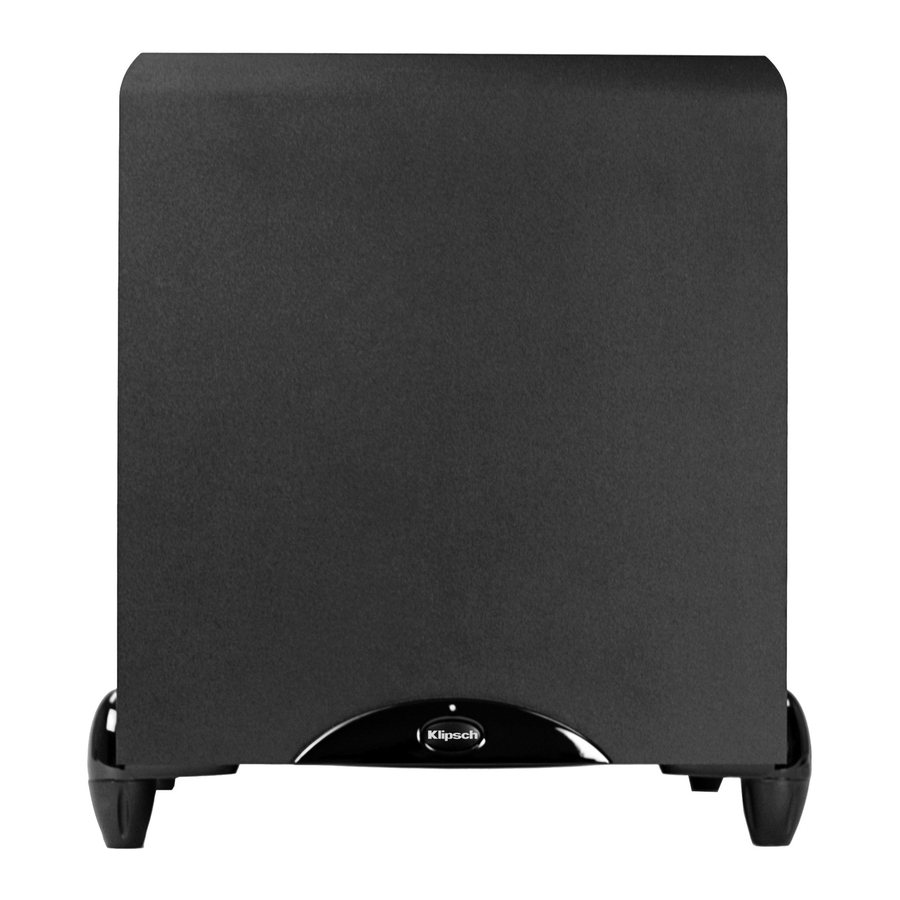

Klipsch Sub-12 - Subwoofer-Handbuch

WICHTIGE SICHERHEITSANWEISUNGEN

1. LESEN Sie diese Anweisungen.
2. BEWAHREN Sie diese Anweisungen auf.
3. BEACHTEN Sie alle Warnungen.
4. BEFOLGEN Sie alle Anweisungen.
5. VERWENDEN Sie dieses Gerät NICHT in der Nähe von Wasser.
6. NUR mit einem trockenen Tuch REINIGEN.
7. Blockieren Sie KEINE Lüftungsöffnungen. Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
8. Installieren Sie das Gerät NICHT in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
9. Setzen Sie den Sicherheitszweck des polarisierten oder geerdeten Steckers NICHT außer Kraft. Ein polarisierter Stecker hat zwei Klingen, von denen eine breiter ist als die andere. Ein geerdeter Stecker hat zwei Klingen und einen dritten Erdungsstift. Die breitere Klinge oder der dritte Stift dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose austauschen zu lassen.
10. SCHÜTZEN Sie das Netzkabel davor, dass darauf getreten oder es eingeklemmt wird, insbesondere an Steckern, Mehrfachsteckdosen und an der Stelle, an der es aus dem Gerät austritt.
11. VERWENDEN Sie NUR vom Hersteller angegebene Zubehörteile/Anbauteile.
12. VERWENDEN Sie das Gerät nur mit einem Wagen, Ständer, Stativ, einer Halterung oder einem Tisch, die vom Hersteller angegeben oder mit dem Gerät verkauft werden. Wenn ein Wagen verwendet wird, seien Sie vorsichtig beim Bewegen der Wagen/Gerät-Kombination, um Verletzungen durch Umkippen zu vermeiden.
13. TRENNEN Sie dieses Gerät bei Gewitter oder bei längerer Nichtbenutzung vom Stromnetz.
14. ÜBERLASSEN Sie alle Wartungsarbeiten qualifiziertem Servicepersonal. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Stecker beschädigt ist, Flüssigkeit verschüttet wurde oder Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder fallen gelassen wurde.

Dieses Symbol weist darauf hin, dass in der diesem Gerät beiliegenden Dokumentation wichtige Betriebs- und Wartungsanweisungen enthalten sind.

Dieses Symbol weist darauf hin, dass in diesem Gerät gefährliche Spannungen vorhanden sind, die ein Stromschlagrisiko darstellen.

Um das Risiko von Feuer oder Stromschlag zu verringern, setzen Sie dieses Gerät weder Regen noch Feuchtigkeit aus. Das Produkt darf nicht tropfend oder spritzend nass werden, und es dürfen keine mit Flüssigkeit gefüllten Gegenstände – wie z. B. eine Blumenvase – auf dem Produkt platziert werden.

Die Spannungen in diesem Gerät sind lebensgefährlich. Im Inneren befinden sich keine vom Benutzer zu wartenden Teile.
Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal.

Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

POSITIONIERUNG IHRES SYNERGY SERIES SUBWOOFERS

Klipsch Aktiv-Subwoofer wurden entwickelt, um tiefe Bässe zu reproduzieren und den Impakt zu liefern, der Ihre Filme und Musik lebendig werden lässt. Für eine optimale Leistung platzieren Sie Ihren Subwoofer in einer Ecke des Raumes an derselben Wand wie Ihre vorderen Kanallautsprecher. (Siehe Abbildungen 1 und 2). Bitte beachten Sie, dass die Raumplatzierung einen dramatischen Einfluss auf die Leistung Ihres Aktiv-Subwoofers haben kann. Die Eckplatzierung, wie oben vorgeschlagen, erhöht die Bassausgabe, während die Platzierung des Subwoofers in der Mitte einer Wand oder frei im Raum die Bassausgabe verringert. Experimentieren Sie mit verschiedenen Platzierungsoptionen und Steuerungseinstellungen, um diejenige zu finden, die am besten zu Ihrem speziellen Raum und Geschmack passt. Bei der Wahl des Standorts Ihres Subwoofers sollten Sie bedenken, dass Sie den eingebauten Verstärker des Subwoofers an eine Netzsteckdose anschließen müssen.

ANSCHLÜSSE UND BEDIENELEMENTE

Optimale Anschlüsse – Klipsch Synergy Aktiv-Subwoofer können über die Cinch-Eingänge ("LINE IN" (LINE-EINGANG)) an der Rückseite des Subwoofers an den Subwoofer-Ausgang Ihrer Elektronik angeschlossen werden (siehe Abbildung 3). Dies kann anstelle der herkömmlichen Lautsprecherkabelanschlüsse ("HIGH LEVEL IN" (HOCHPEGEL-EINGANG)) erfolgen. Für weitere Informationen zu den in diesem Handbuch erwähnten Bedienelementen und zum Bassmanagement wenden Sie sich an Ihren Händler oder besuchen Sie www.klipsch.com.

Herkömmliche Lautsprecherkabelanschlüsse – Verwenden Sie 16-Gauge oder dickeres Lautsprecherkabel und verbinden Sie den ROTEN "positive" (+) (Pluspol (+)) Anschluss des LINKEN Kanals Ihres Verstärkers mit dem ROTEN (+) Anschluss des LINKEN Kanal-Eingangs ("HIGH LEVEL IN" (HOCHPEGEL-EINGANG)) Ihres Subwoofers. Verbinden Sie den SCHWARZEN "negative" (-) (Minuspol (-)) Anschluss des LINKEN Kanals Ihres Verstärkers mit dem SCHWARZEN "negative" (-) (Minuspol (-)) Anschluss des LINKEN Kanal-Eingangs ("HIGH LEVEL IN" (HOCHPEGEL-EINGANG)) Ihres Subwoofers. Wiederholen Sie diesen Vorgang, um den RECHTEN Kanal Ihres Verstärkers mit dem RECHTEN Kanal-Eingang Ihres Subwoofers zu verbinden (siehe Abbildung 4). Achten Sie darauf, dass keine blanken Drähte von den Anschlüssen andere Klemmen berühren, da dies einen Kurzschluss verursachen und Ihr Gerät beschädigen könnte.

"HIGH LEVEL OUT" (HOCHPEGEL-AUSGANG) – Dies leitet das "HIGH LEVEL IN" (HOCHPEGEL-EINGANG) Signal mit entfernten Frequenzen unter 100 Hz an Ihre linken und rechten Lautsprecher weiter.

"LINE IN/LFE" (LINE-EINGANG/LFE) – Dieser Eingang wird durch die eingebaute "LOW PASS" (LP) (TIEFPASS) Frequenzweiche gefiltert und ist als Mehrzweckeingang für den Subwoofer konzipiert. Er akzeptiert das LFE-Signalausgang Ihrer digitalen Surround-Elektronik.

"LOW PASS" (LP) CROSSOVER (TIEFPASS (TP) FREQUENZWEICHE) – Die Frequenzweiche ermöglicht es dem Benutzer, die obere Grenzfrequenz des Subwoofers auszuwählen. Die Frequenz ist von 40-120 Hz wählbar. Frequenzen oberhalb des eingestellten Pegels werden herausgefiltert, wodurch Sie die Ausgabe des Subwoofers mit der Ihrer Hauptlautsprecher abstimmen können.

"GAIN" (VERSTÄRKUNG) – Dieser Regler dient als allgemeine Lautstärkeregelung für den Subwoofer. Er wird verwendet, um den Ausgangspegel des Subwoofers an die Hauptlautsprecher anzupassen.

"PHASE" 0/180 (PHASE 0/180) – Dieser Regler wird verwendet, um die Ausgabe des Subwoofers akustisch an Ihre Hauptlautsprecher anzupassen. Wählen Sie die Position, entweder 0˚ oder 180˚, bei der Ihr Subwoofer an der Hörposition mehr Ausgang hat.

"POWER" ON/OFF (EIN/AUS) – In der Position "ON" (EIN) bleibt der Subwoofer ständig "on" (eingeschaltet) oder kann sich automatisch "on" (ein) und "off" (aus) schalten, wenn der "AUTO/ON" (AUTO/EIN) Schaltkreis aktiviert ist (siehe "AUTO/ON" (AUTO/EIN)). In der Position "OFF" (AUS) bleibt der Subwoofer "off" (ausgeschaltet), bis der Schalter manuell wieder auf die Position "ON" (EIN) gestellt wird.

AUTO/ON (AUTO/EIN) – Wenn der Hauptschalter "POWER" ON/OFF (EIN/AUS) in der Position "OFF" (AUS) ist, hat dieser Schalter keine Auswirkung auf den Subwoofer. Wenn der Hauptschalter "POWER ON/OFF" (EIN/AUS) in der Position "ON" (EIN) ist, ermöglicht dieser Schalter die Aktivierung der Automatikschaltung. Wenn dieser Schalter in der Position "AUTO" (AUTO) ist, schaltet sich der Subwoofer automatisch "on" (ein), wenn er ein Signal erkennt. Er schaltet sich nach 20 Minuten ohne Signal automatisch "off" (aus). Wenn dieser Schalter in der Position "ON" (EIN) ist, bleibt der Subwoofer "on" (eingeschaltet), solange der Schalter "POWER" ON/OFF (EIN/AUS) in der Position "ON" (EIN) ist.

LED-Anzeige – Klipsch Synergy Aktiv-Subwoofer verfügen über eine LED an der Unterseite der Frontplatte, die den Status des eingebauten Verstärkers anzeigt. Die LED leuchtet rot, wenn sich der Verstärker im Standby-Modus befindet, und blau, wenn der Verstärker eingeschaltet ist und ein Signal empfängt.

PFLEGE UND REINIGUNG IHRES AKTIV-SUBWOOFERS

Ihr Subwoofer verfügt über eine strapazierfähige Vinyl-Oberfläche, die lediglich ein trockenes Abstauben oder die Reinigung mit einem trockenen Tuch erfordert. Vermeiden Sie die Verwendung von Scheuer- oder lösungsmittelhaltigen Reinigern und aggressiven Reinigungsmitteln. Der Bürstenaufsatz Ihres Staubsaugers sollte Staub vom Subwoofer-Gehäuse entfernen.

STEREO-PLATZIERUNG

ABBILDUNG 1

SURROUND LCR UND HINTEN

ABBILDUNG 2

NIEDERPEGELANSCHLÜSSE

ABBILDUNG 3

HOCHPEGELANSCHLÜSSE

ABBILDUNG 4

3502 Woodview Trace, Suite 200
Indianapolis, Indiana 46268 USA
1^.800^.KLIPSCH • www.klipsch.com
