Nice Pro-View Handbuch

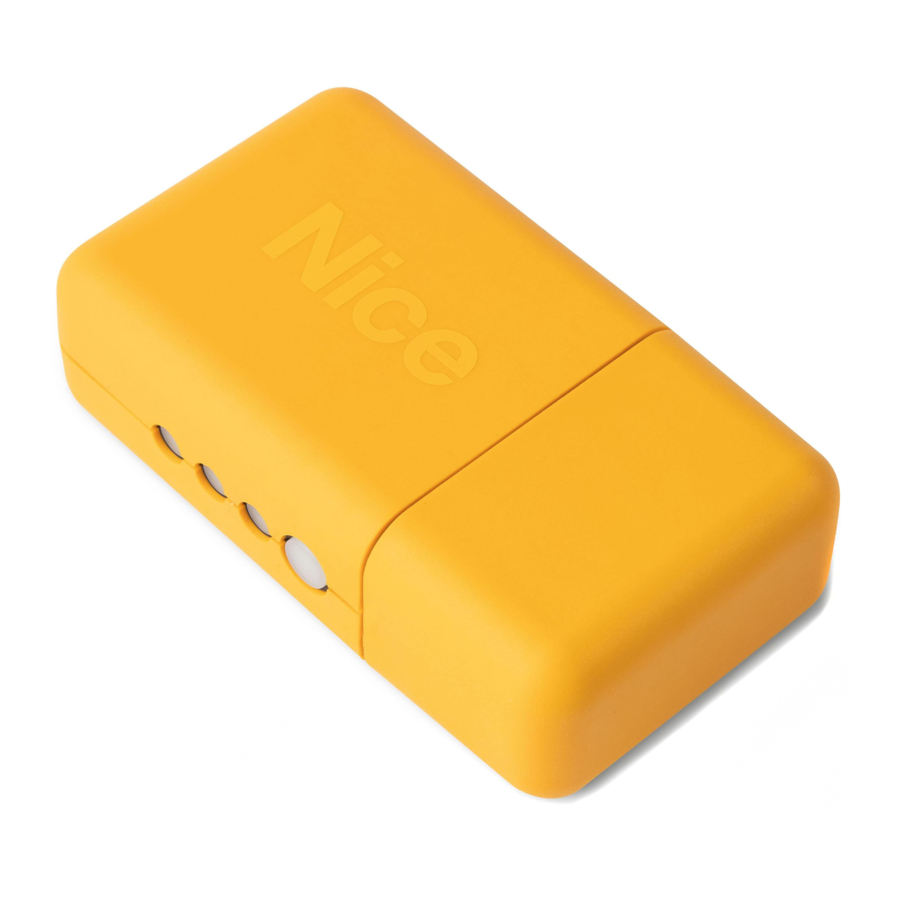

Pro-View: Das Pro-View Zubehör ist ein Gerät, das über Wi-Fi-Kommunikation die Konfiguration von Nice Geräten ermöglicht, die in den Gate & Door Katalogen erhältlich sind. Die Schnittstelle umfasst die Funktionen der traditionellen O-View und OBox.

Ermöglicht die Steuerung, Konfiguration und Diagnose der folgenden Produkte:

• Steuergeräte, die den T4 Bus unterstützen;
• Plugin-Empfänger (OXI, OX und SMX);
• Era One, Era One BD und Era Inti Funkfernbedienungen (mit bidirektionalen und monodirektionalen Funkprotokollen);
• BM-Speicher;
• RFID-Karten (MOCARD) und -Tags (HSB1) für den Era (ETP) Leser.

Pro-View kann als "data logger" (Datenlogger) verwendet werden, um T4-Ereignisse, die auf dem T4 BUS verfügbar sind, im internen Speicher des Zubehörs zu speichern.

Bevor Sie mit der Installation des Produkts fortfahren, stellen Sie sicher, dass:

• Sie ein Smartphone mit Android 6 (oder neueren Versionen) oder ein iPhone mit iOS 11.0 System (oder neueren Versionen) besitzen;
• Sie die myNicePro App auf dem Smartphone oder iPhone installiert und konfiguriert und die Anweisungen im entsprechenden Handbuch befolgt haben.

myNicePro erfordert eine mobile Datenverbindung für die erste Zubehörkonfiguration.

Übersicht

Das Kit beinhaltet:

• das Pro-View Zubehör (1);
• das USB-Kabel und das Ladegerät (2);
• T4 Bus-Verbindungskabel (RJ11-Stecker) (3).

Beschreibung der Komponenten:

• USB-Anschluss (8);
• Batteriefachabdeckung (6);
• RESET-Taste (9);
• LED für Stromstatus (10) (normalerweise grün);
• LED für Wi-Fi-Status (11) (normalerweise grün);
• LED für Funk- \ T4-Status (12) (normalerweise aus).

Verbindung

Pro-View verwendet eine direkte Wi-Fi-Verbindung mit dem Smartphone. Dies bedeutet, dass die Verwendung eines Access Points nicht erforderlich ist.

Stromversorgung

Mit dem Netzkabel (Abb. 4): Verwenden Sie das mit dem Zubehör gelieferte Netzkabel (2) und stecken Sie es in die Steckdose.
Es ist möglich, das Zubehör über das USB-Kabel an einen PC oder ein Notebook anzuschließen. Die Verbindung muss direkt sein, USB-Hubs werden nicht unterstützt.

Mit T4 BUS-Anschluss (Abb. 5): Verwenden Sie das mit dem Zubehör gelieferte T4-Kabel (3) und stecken Sie es in die RJ11-Buchse (7), die verfügbar ist, wenn die Kappe (4) vom Zubehör entfernt wird. Auf der anderen Seite muss das T4-Kabel an die Steuerung angeschlossen werden.

Das Zubehör kann auch mit wiederaufladbaren Batterien betrieben werden, die im Batteriefach (Abb. 1) installiert sind.

Batterieeinsatz und -wechsel

Batterien – 2 x AA wiederaufladbare NiMh (nicht im Lieferumfang enthalten). Ersetzen Sie die Batterien (6), wenn die LED für den Stromstatus (10) rot blinkt, indem Sie die Batteriefachabdeckung (5) mithilfe eines Schraubendrehers entfernen.

Ein-/Ausschalten des Pro-View

Nur bei Batteriebetrieb und nicht externer Stromversorgung kann ProView aus- und wieder eingeschaltet werden. Um das Gerät auszuschalten, drücken Sie die RESET-Taste (9) zweimal kurz hintereinander. Um das Gerät einzuschalten, drücken Sie die RESET-Taste (9) einfach kurz.

Installation

Nachdem das Pro-View Zubehör korrekt mit Strom versorgt wurde, wird automatisch ein Wi-Fi-Netzwerk erstellt. Gehen Sie wie in der myNicePro App beschrieben vor. Wenn das Pro-View Zubehör gekoppelt ist, leuchten die LED für den Stromstatus (10) und die LED für den Wi-Fi-Status (11) grün.

Allgemeiner Fehler

Bei Fehlfunktionen können die LEDs aufleuchten oder zu blinken beginnen. In diesem Fall wenden Sie sich bitte an den Technischen Support.

LED für Stromstatus (10) leuchtet rot: Batterie- oder Systemfehler.

LED für Wi-Fi-Status (11) leuchtet rot: Wi-Fi-Modulfehler.

LED für Wi-Fi-Status (11) blinkt rot: Zubehör-Konfigurationsfehler.

LED für Funk- \ T4-Status (12) leuchtet rot: Interner Funkmodulfehler oder Schnittstellenverbindungsfehler (T4, OXI, BM, RFID, NFC etc..).

Verfügbare Schnittstellen (Abb. 6)

BUS T4: Dieser Anschluss wird verwendet, um das Zubehör über den T4-Bus mit einer oder mehreren Nice Steuergeräten zu verbinden.

SM: Dieser Anschluss wird verwendet, um das Zubehör mit SMX, OX und OXI Empfängern zu verbinden.

Es ist nicht möglich, ein RJ11-Kabel und einen OXI- oder SMX-Empfänger gleichzeitig anzuschließen (auch nicht über das CABLA06-Zubehör).

BM: Dieser Anschluss wird verwendet, um BM-Speicher mit dem Zubehör zu verbinden.

RFID-, NFC- und Senderbereich: Dieser Bereich ermöglicht die drahtlose Programmierung, d.h. ohne physische Verbindung, von Era One, Era One BD und Era Inti Sendern.

Dieser Bereich wird auch für die Programmierung von RFID-Tags und -Karten verwendet. Sender müssen wie in Abb. 7 gezeigt auf der Markierung "Nice" (Nice) auf dem Zubehör platziert werden.

Vollständiger Reset (Abb. 2)

Das Pro-View Gerät kann vollständig zurückgesetzt werden, um alle Einstellungen (Benutzereinstellungen, Protokolldateien und Wi-Fi-Konfiguration) zu löschen. Halten Sie dazu die RESET-Taste (9) mindestens 10 Sekunden lang gedrückt: Alle LEDs blinken rot. Lassen Sie zu diesem Zeitpunkt die RESET-Taste (9) los. Das Pro-View Gerät wird neu gestartet.

Werksreset (Abb. 2)

Schalten Sie das Pro-View Gerät ein, während die RESET-Taste (9) gedrückt ist. Die LED für Funk- \ T4-Status (12) blinkt rot. Halten Sie die RESET-Taste (9) mindestens 10 Sekunden lang gedrückt. Die LED für Funk- \ T4-Status (12) hört auf zu blinken. Lassen Sie die Taste los.

FUNKTIONELLE EIGENSCHAFTEN

Die oben genannten Eigenschaften beziehen sich auf eine Umgebungstemperatur von 20°C (± 5°C).

Das Öffnen der Geräte, mit Ausnahme des Batteriefachs, führt zum sofortigen Erlöschen der industriellen Garantie.

Nice S.p. A. lehnt jede Haftung für Schäden ab, die aus unsachgemäßer Verwendung des Produkts resultieren, die nicht in diesem Handbuch angegeben ist.

Um seine Produkte zu verbessern, behält sich Nice S.p. A. das Recht vor, die technischen Spezifikationen jederzeit und ohne vorherige Ankündigung zu ändern, ohne jedoch deren Funktionen oder den Verwendungszweck zu beeinflussen.

Die Batterie muss gemäß den geltenden Vorschriften in den entsprechenden Behältern entsorgt werden; bei der Entsorgung des Geräts muss die Batterie vorher entfernt werden.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt NICE S.p. A., dass der Funkanlagentyp

• Pro-View

der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar: http://www.niceforyou.com/en/support

Nice S.p. A.
Via Callalta, 1
31046 Oderzo TV Italy
info@niceforyou.com

www.niceforyou.com
