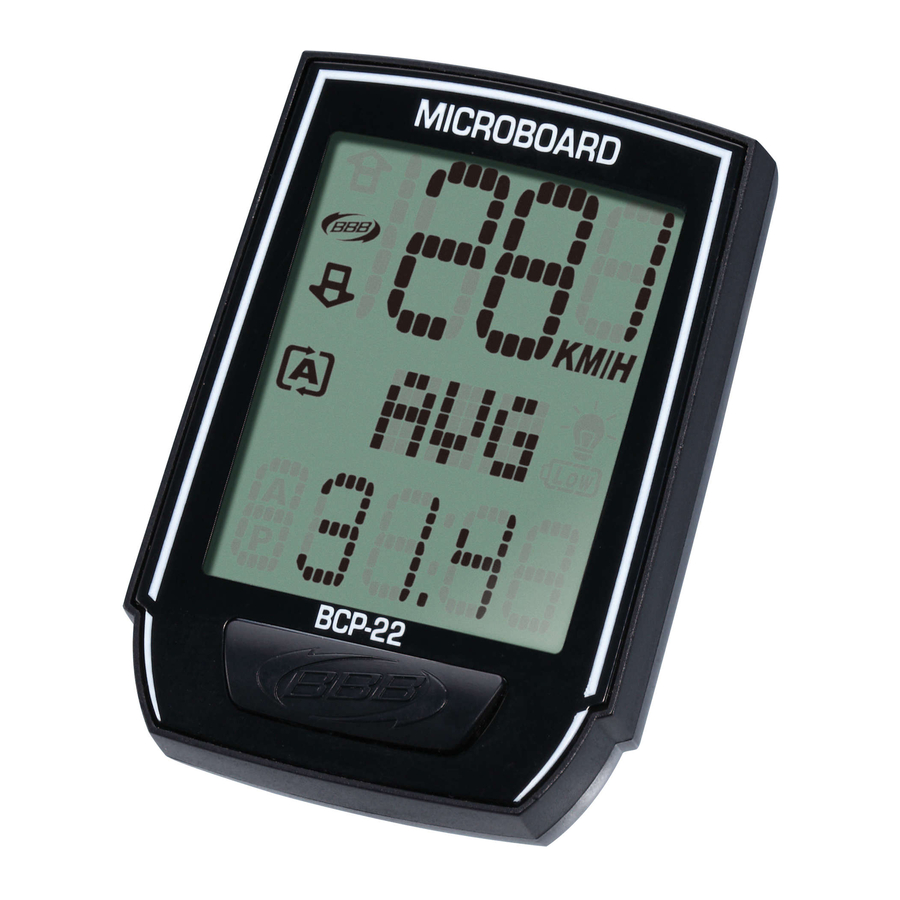

BBB BCP-22 - MicroBoard Handbuch

Übersicht

Montage

Funktionen

SPD: Aktuelle Geschwindigkeit
0 - 199.9 Km/h 120 Miles/h +/- 1%
Die aktuelle Geschwindigkeit wird während der Fahrt immer auf dem 4-stelligen Display angezeigt.

CLK: 12H / 24H Uhr
1:00:00 - 12:59:59 AM/PM oder 0:00:00 - 23:59:59 +/-0.003%
CLK kann die aktuelle Uhrzeit im 12H AM-PM oder 24H Format anzeigen.

DST: Fahrtstrecke
0.00 - 999.99 Km/Miles +/- 0.1%
Die DST-Funktion sammelt die Streckendaten seit der letzten RESET-Operation.

RTM: Fahrzeit
00M00S - 59M59S 1H00M - 99H59M
RTM summiert die Fahrzeit seit der letzten RESET-Operation.

AVG: Durchschnittsgeschwindigkeit
0.0 - 199.9 Km/h 120.0 Miles/h +/- 0.1%
AVG wird aus DST geteilt durch RTM berechnet; die gezählten Durchschnittsdaten stammen vom letzten RESET.

MAX: Höchstgeschwindigkeit
0.00 - 199.99 Km/Miles +/- 1%
MAX zeigt die höchste Geschwindigkeit seit der letzten RESET-Operation an.

T.RT: Gesamtfahrzeit
0H00M - 999H59M
T.RT summiert die Fahrzeit seit der letzten ALL CLEAR-Operation.

ODO: Kilometerzähler
0 - 99999 Km/Miles +/- 0.1%
Der ODO summiert die Gesamtstrecke.
Die ODO-Daten können nur durch die ALL CLEAR-Operation gelöscht werden.

: SCAN

1. Automatischer Scan-Anzeigemodus.
   Drücken Sie die MODE-Taste, bis das Symbol angezeigt wird. Der Computer wechselt die Anzeigemodi automatisch alle 5 Sekunden in einer Schleife.
2. Fester Anzeigemodus.
   Drücken Sie die MODE-Taste, um das Symbol auszuschalten und einen gewünschten Anzeigemodus auszuwählen; der Computer stoppt den automatischen Scan-Vorgang.

: Geschwindigkeits-Pacer
Er blinkt mit dem Geschwindigkeits-Pacer-Pfeil, wenn die aktuelle Geschwindigkeit höher ist als die Durchschnittsgeschwindigkeit, und der Abwärtspfeil blinkt umgekehrt.

: Anzeige für niedrigen Batteriestand
Das Symbol erscheint, um anzuzeigen, dass die Batterie fast leer ist.

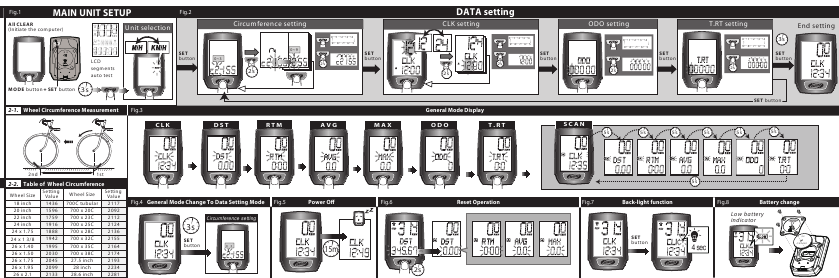

Einrichtung der Haupteinheit

COMPUTER INITIALISIEREN (ALLE DATEN LÖSCHEN)

Abb.1

1. Halten Sie die MODE-Taste und die SET-Taste gleichzeitig länger als 3 Sekunden gedrückt, um den Computer zu initialisieren und alle Daten zu löschen.

   Stellen Sie sicher, dass Sie den Computer vor der ersten Verwendung initialisieren, da es sonst zu Fehlern kommen kann.
2. Die LCD-Segmente werden nach der Initialisierung des Geräts automatisch getestet.
3. Drücken Sie die MODE-Taste, um den LCD-Test zu beenden, dann erscheint das blinkende "KM/h".

EINHEITENAUSWAHL

Drücken Sie die MODE-Taste, um KM/h oder M/h auszuwählen. Drücken Sie die SET-Taste, um die gewünschte Einheit zu bestätigen.

EINSTELLUNG DES RADUMFANGS

Es zeigt "c2155" als Standardwert von 2155mm an. Messen Sie den Wert für Ihr Rad oder konsultieren Sie die in diesem Handbuch bereitgestellte Schnelltabelle.

RADUMFANG

1. Präzise Messung (Abb.2-1)

   Rollen Sie das Rad, bis das Ventil am tiefsten Punkt nahe dem Boden ist, und markieren Sie diesen ersten Punkt auf dem Boden. Schieben Sie das Fahrrad vorwärts, bis das Ventil wieder seinen tiefsten Punkt erreicht. Markieren Sie den zweiten Punkt auf dem Boden. Messen Sie den Abstand zwischen den Markierungen. Geben Sie diesen Wert ein, um den Radumfang einzustellen.
2. Schnelltabelle (Abb.2-2): Entnehmen Sie der Tabelle einen geeigneten Umfangswert.


UHRZEITEINSTELLUNG

1. Es zeigt das Symbol bei dieser Uhrzeiteinstellung an.
2. 12H-AM, 12H-PM oder 24H Auswahl.
   Ein kurzer Druck auf die MODE-Taste wählt 12H-AM, 12H-PM oder 24H. Halten Sie die MODE-Taste länger als 2 Sekunden gedrückt, um zum Uhrzeiteinstellungsbildschirm zu wechseln.
   Ein kurzer Druck auf die MODE-Taste erhöht die blinkende Ziffer um 1.
3. Um die blinkende Ziffer zu ändern, halten Sie die MODE-Taste gedrückt, bis die blinkende Ziffer zur nächsten Ziffer springt.

EINSTELLUNG DER ODO- UND T.RT-DATEN

Die Funktion dient dazu, frühere ODO- und T.RT-Daten nach einem Batteriewechsel einzustellen. Jeder Druck auf die SET-Taste überspringt einen Schritt im Dateneinstellungsprozess.

Tasten und Bedienung

MODE-TASTE

(Abb.3)

Drücken Sie diese Taste kurz, um in einer Schleife von einem grundlegenden Funktionsbildschirm zum nächsten zu wechseln.

SET-TASTE

(Abb.4)

Halten Sie die SET-Taste (ca. 3 Sekunden) gedrückt, um die Dateneinstellung aufzurufen.

AUTOMATISCHER START / STOPP

1. Der Computer beginnt automatisch mit der Zählung der SPD-, ODO-, DST-, MAX-, T.RT-, RTM- und AVG-Daten während der Fahrt und stoppt die Zählung, wenn die Fahrt beendet wird.
2. Das blinkende Symbol zeigt an, dass der Computer ein Signal empfängt.

AUTOMATISCHES EIN-/AUSSCHALTEN

(Abb.5)

Um die Batterie zu schonen, schaltet sich dieser Computer automatisch aus, wenn er etwa 15 Minuten lang nicht benutzt wurde. Das Gerät schaltet sich automatisch ein, wenn das Fahrrad gefahren oder die MODE-Taste gedrückt wird.

RESET-OPERATION

(Abb.6)

1. Halten Sie die MODE-Taste gedrückt, bis die LCD-Anzeige leer ist, und lassen Sie sie dann los. Der Computer setzt DST, RTM, AVG und MAX zurück.
2. CLK-, T.RT- und ODO-Daten können nicht zurückgesetzt werden.

EL-HINTERGRUNDBELEUCHTUNG

(Abb.7)

Drücken Sie die SET(EL)-Taste, um die EL-Hintergrundbeleuchtungsfunktion ein- oder auszuschalten.

Wenn Sie die EL-Hintergrundbeleuchtung einschalten, erscheint das Symbol .

Nach dem Drücken der MODE-Taste leuchtet es für 4 Sekunden.

BATTERIEWECHSEL

(Abb.8)

1. Das Symbol erscheint, um anzuzeigen, dass die Batterie fast leer ist.
2. Ersetzen Sie die Batterie innerhalb weniger Tage nach Erscheinen des Symbols durch eine neue Batterie.
3. Alle Daten werden beim Batteriewechsel gelöscht, aber dieser Computer ermöglicht es Ihnen, den ODO-Wert einzustellen, den Sie vor dem Batteriewechsel hatten. Notieren Sie diese Daten, bevor Sie die alte Batterie entfernen!
4. Ersetzen Sie die Batterie durch eine neue CR2025-Batterie und initialisieren Sie die Haupteinheit.

VORSICHTSMASSNAHMEN

1. Dieser Computer kann im Regen verwendet werden, sollte aber nicht unter Wasser benutzt werden.
2. Lassen Sie die Haupteinheit nicht direkter Sonneneinstrahlung ausgesetzt, wenn Sie das Fahrrad nicht fahren.
3. Zerlegen Sie die Haupteinheit oder deren Zubehör nicht.
4. Überprüfen Sie regelmäßig die relative Position und den Abstand von Sensor und Magnet.
5. Reinigen Sie die Kontakte der Halterung und die Unterseite der Haupteinheit regelmäßig.
6. Verwenden Sie zum Reinigen der Haupteinheit oder ihres Zubehörs bei Verschmutzung keine Verdünner, Alkohol oder Benzol.
7. Denken Sie daran, während der Fahrt auf die Straße zu achten.

FEHLERBEHEBUNG

Betriebstemperatur: 0˚C ~ 50˚C (32˚F ~ 122˚F)

Lagertemperatur: -10˚C ~ 60˚C (14˚F ~ 140˚F)

Batterieleistung der Haupteinheit: 3V Batterie x 1 (CR2025)

Abmessungen und Gewicht der Haupteinheit: 34 x 50 x 11.5mm / 33.15g
