Dreiradantriebskit ohne überrollschutz zugmaschine greensmaster 3150 mit zweiradantrieb

Werbung

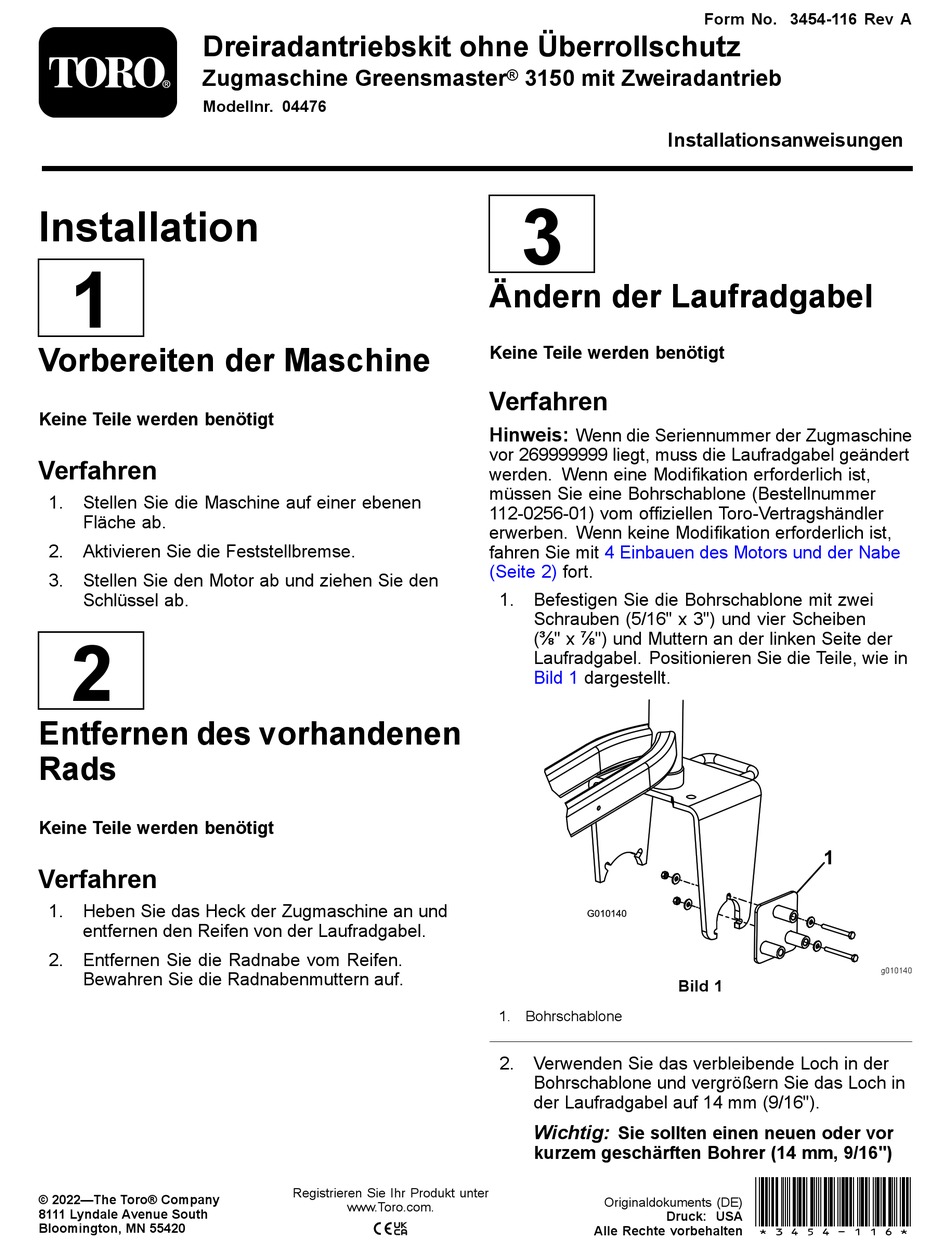

Dreiradantriebskit ohne Überrollschutz
Zugmaschine Greensmaster
Modellnr. 04476
Installation
1
Vorbereiten der Maschine
Keine Teile werden benötigt
Verfahren
1.
Stellen Sie die Maschine auf einer ebenen
Fläche ab.
2.
Aktivieren Sie die Feststellbremse.
3.
Stellen Sie den Motor ab und ziehen Sie den
Schlüssel ab.
2
Entfernen des vorhandenen
Rads
Keine Teile werden benötigt
Verfahren
1.
Heben Sie das Heck der Zugmaschine an und
entfernen den Reifen von der Laufradgabel.
2.
Entfernen Sie die Radnabe vom Reifen.
Bewahren Sie die Radnabenmuttern auf.
© 2022—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
3150 mit Zweiradantrieb
Installationsanweisungen
3
Ändern der Laufradgabel
Keine Teile werden benötigt
Verfahren
Hinweis:
Wenn die Seriennummer der Zugmaschine
vor 269999999 liegt, muss die Laufradgabel geändert
werden. Wenn eine Modifikation erforderlich ist,
müssen Sie eine Bohrschablone (Bestellnummer
112-0256-01) vom offiziellen Toro-Vertragshändler
erwerben. Wenn keine Modifikation erforderlich ist,
fahren Sie mit
4 Einbauen des Motors und der Nabe
(Seite 2)
fort.
1.
Befestigen Sie die Bohrschablone mit zwei
Schrauben (5/16" x 3") und vier Scheiben
(⅜" x ⅞") und Muttern an der linken Seite der
Laufradgabel. Positionieren Sie die Teile, wie in
Bild 1
dargestellt.
1. Bohrschablone
2.
Verwenden Sie das verbleibende Loch in der
Bohrschablone und vergrößern Sie das Loch in
der Laufradgabel auf 14 mm (9/16").
Wichtig:
Sie sollten einen neuen oder vor
kurzem geschärften Bohrer (14 mm, 9/16")
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten
Form No. 3454-116 Rev A
Bild 1
*3454-116*
g010140

Werbung

loading

Inhaltszusammenfassung für Toro 04476
