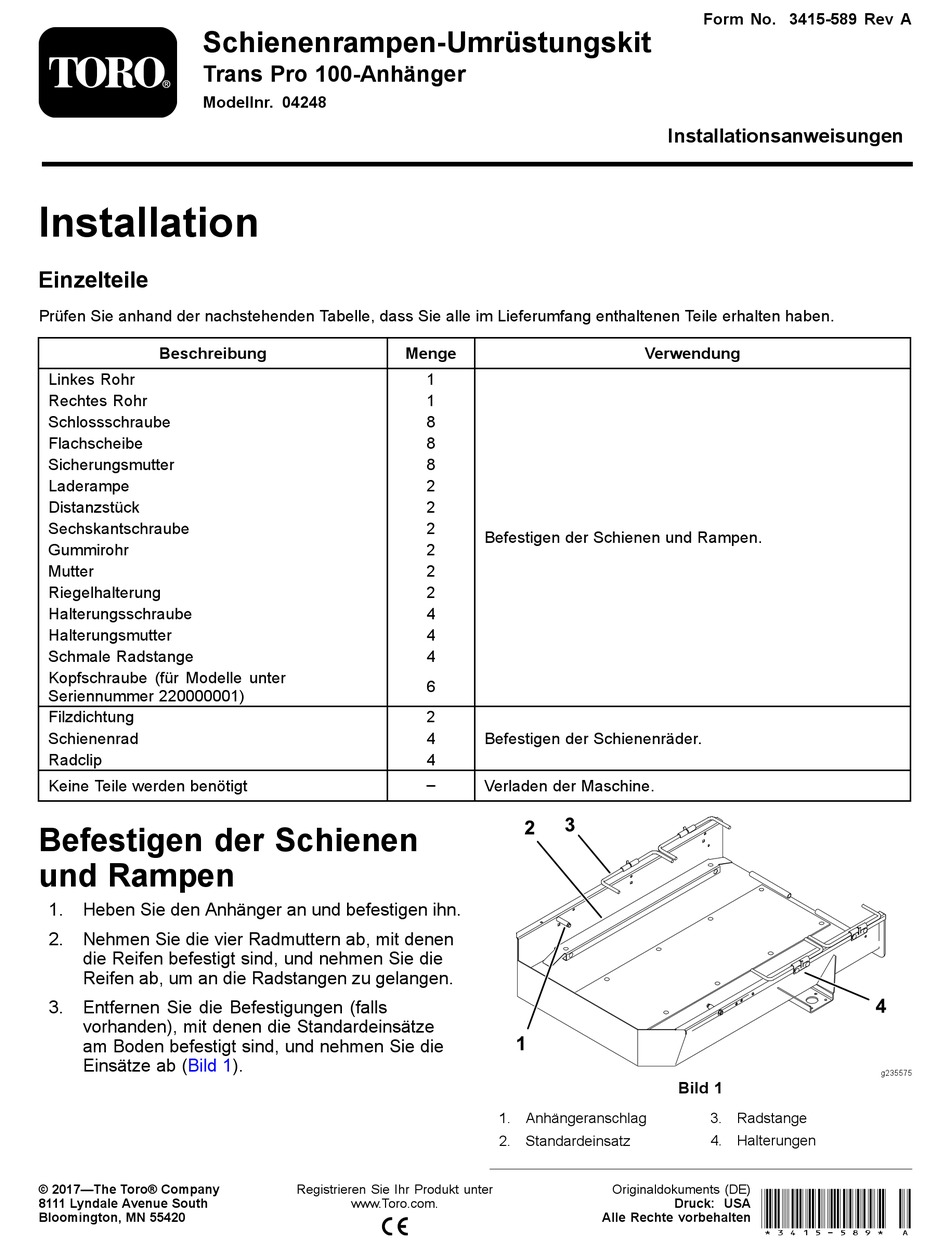

Form No. 3415-589 Rev A Schienenrampen-Umrüstungskit Trans Pro 100-Anhänger Modellnr. 04248 Installationsanweisungen Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Beschreibung Menge Verwendung Linkes Rohr Rechtes Rohr Schlossschraube Flachscheibe Sicherungsmutter Laderampe Distanzstück...
Seite 2
Hinweis: Nehmen Sie die vorhandenen Anhängeran- Anhänger mit Seriennummern schläge, Radstangen und Halterungen vom unter 220000001: Alle Rohrbefestigungslöcher Anhänger ab (Bild sind nicht in den Seiten des Anhängers und sie müssen wie folgt befestigt werden: Hinweis: Bewahren Sie die Anhängeran- •...
Seite 3
der Befestigungslöcher wird pro Riegelhalterung Befestigen Sie jede Riegelhalterung lose mit verwendet. Bundbolzen (5/16" x ¾") und Bundmuttern an der Rampe (Bild 2 Bild Hinweis: Wenn der Rampengriff die Aufnahmebefestigungen der Riegelhalterung berührt, schleifen Sie ggf. das Ende des Griffs ab, um das Loch freizulegen (Bild 3).
Seite 4
Radclip (Bild Wichtig: Maschinen der Serie Flex 1800, 1820 und 2100, 2120 benötigen einen anderen Radversatz als alle anderen Grünsmäher von Toro. Lesen und befolgen Sie die Anweisungen, die an den Seiten der Räder anvulkanisiert sind.
Seite 5
g014669 Bild 6 1. Radachse 3. Radclip 2. Schienenrad Verladen der Maschine Senken Sie die Laderampen ab, rollen die Maschinen auf die Schienen und befestigen die Räder in den Radanschlägen (Bild g235576 Bild 7 Hinweis: Wenn Sie nur eine Maschine auf dem Anhänger befördern, befestigen Sie die Radstangen in den mittleren Befestigungslöchern am Anhänger.
