10.2.2 Entlüfter über dem Dach montieren
B Solarschlauch [1] mit Federbandschelle auf den Kol-
lektoranschluss schieben.
B Schlauchtüllen R¾ mit O-Ring [2, 3] in den Lufttopf
schrauben.
B Langen Solarschlauch an Schlauchtülle befestigen
und zusammen mit dem Fühlerkabel durch das Dach
führen.
B Schlauchtülle mit Klemmringverschraubung [4] in
Solarschlauch stecken und mit Federbandschelle
befestigen.
B Rohrleitung [5] in die Klemmringverschraubung 18
mm stecken und Verschraubung festdrehen.
1

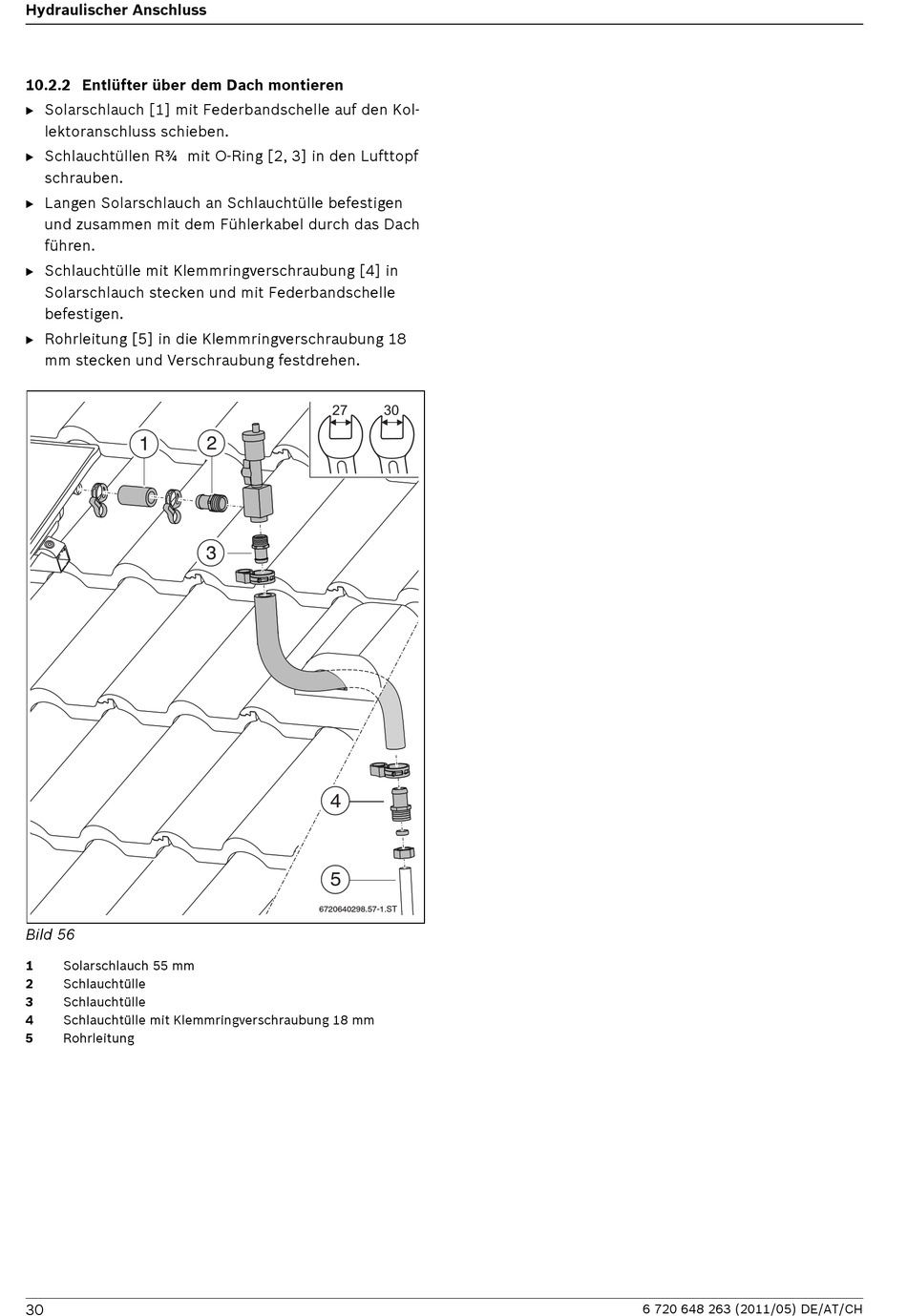

Bild 56
1 Solarschlauch 55 mm
2 Schlauchtülle
3 Schlauchtülle
4 Schlauchtülle mit Klemmringverschraubung 18 mm
5 Rohrleitung
