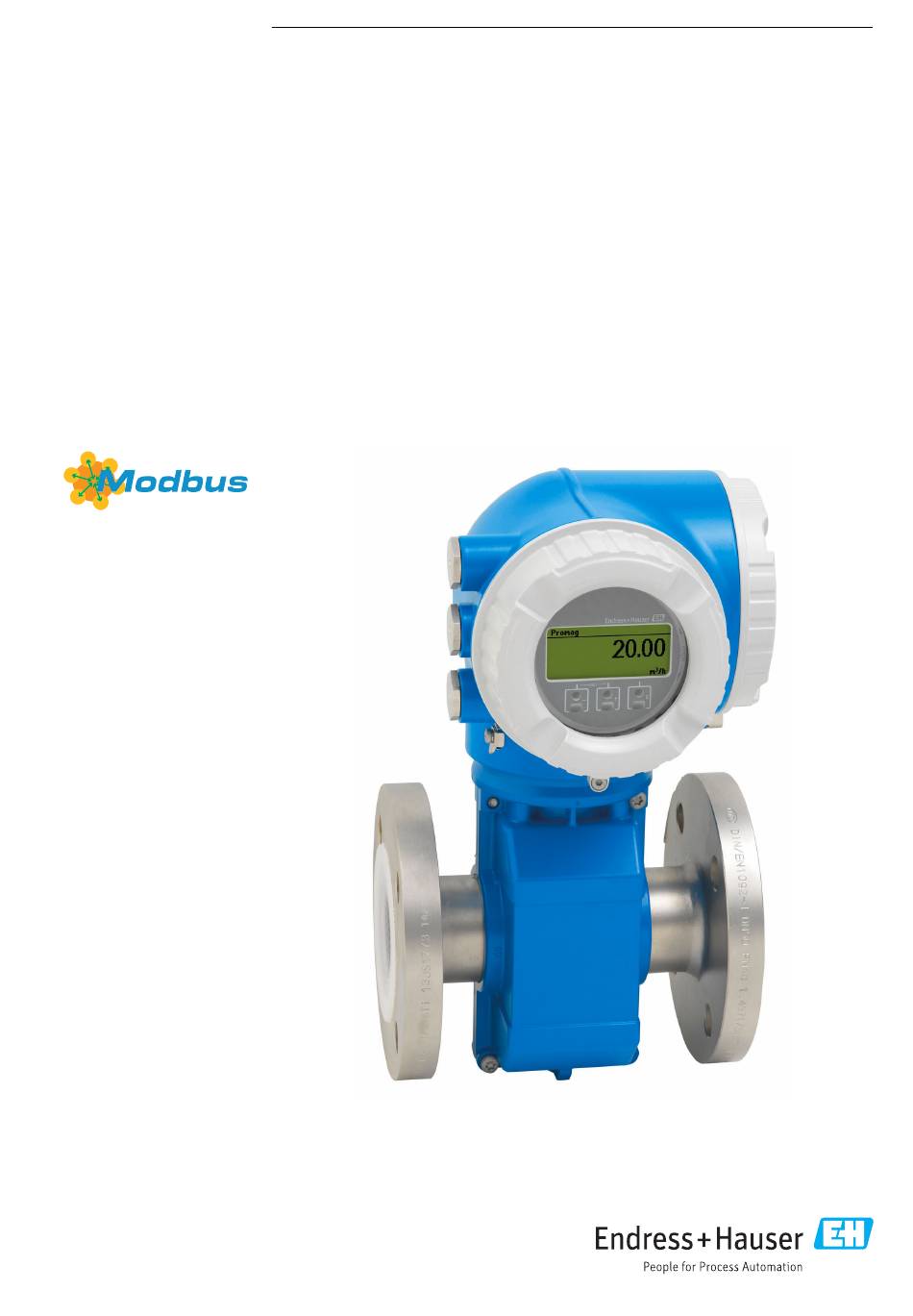

Seite 1 Products Solutions Services BA01395D/06/DE/05.22-00 71573413 2022-08-01 Gültig ab Version 01.06.zz (Gerätefirmware) Betriebsanleitung Proline Promag P 300 Magnetisch-induktives Durchflussmessgerät Modbus RS485...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Proline Promag P 300 Modbus RS485 Inhaltsverzeichnis Inhaltsverzeichnis 6.1.2 Anforderungen aus Umgebung und Hinweise zum Dokument ... . 6 Prozess ..... . . 26 Dokumentfunktion .
Seite 4 Inhaltsverzeichnis Proline Promag P 300 Modbus RS485 8.3.8 Hilfetext aufrufen ....65 10.6 Erweiterte Einstellungen ....111 8.3.9...
Seite 5 13.2 Mess- und Prüfmittel ....158 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 159 14.1 Allgemeine Hinweise .
Seite 6: Hinweise Zum Dokument
Hinweise zum Dokument Proline Promag P 300 Modbus RS485 Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7: Werkzeugsymbole
Proline Promag P 300 Modbus RS485 Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 8: Dokumentation
Durchflussrichtung Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen 1.3.1 Dokumentfunktion Dokumenttyp Zweck und Inhalt des Dokuments Technische Information (TI) Planungshilfe für Ihr Gerät...
Seite 9: Sicherheitshinweise
Proline Promag P 300 Modbus RS485 Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10: Restrisiken
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11: It-Sicherheit
Proline Promag P 300 Modbus RS485 Sicherheitshinweise Kontaktadresse Endress+Hauser UK: Endress+Hauser Ltd. Floats Road Manchester M23 9NF United Kingdom www.uk.endress.com IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Produkt gemäß der Betriebs- anleitung installiert und eingesetzt wird. Das Produkt verfügt über Sicherheitsmechanis- men, um es gegen versehentliche Veränderung der Einstellungen zu schützen.
Seite 12: Infrastruktur Modus
Sicherheitshinweise Proline Promag P 300 Modbus RS485 • Anwenderspezifischer Freigabecode Den Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) schützen. Das Zugriffsrecht wird durch die Ver- wendung eines anwenderspezifischen Freigabecodes klar geregelt. • WLAN-Passphrase Der Netzwerkschlüssel schützt eine Verbindung zwischen einem Bediengerät (z.B.
Seite 13: Zugriff Via Serviceschnittstelle (Cdi-Rj45)
Proline Promag P 300 Modbus RS485 Sicherheitshinweise Die Geräte- und Status-Informationen können auf der Login-Seite ausgeblendet werden. Dadurch wird ein unberechtigtes Auslesen der Informationen unterbunden. Detaillierte Informationen zu den Parametern des Geräts: Dokument "Beschreibung Geräteparameter" →  194. 2.7.4 Zugriff via Serviceschnittstelle (CDI-RJ45) Das Gerät kann über die Serviceschnittstelle (CDI-RJ45) mit einem Netzwerk verbunden...
Seite 14: Produktbeschreibung
Produktbeschreibung Proline Promag P 300 Modbus RS485 Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e te n...
Seite 15: Warenannahme Und Produktidenti
• Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Die Technische Dokumentation ist über Internet oder die Endress+Hauser Operati- ons App verfügbar, siehe Kapitel "Produktidentifikation" →  16. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung: •...
Seite 16: Messumformer-Typenschild
• Die Kapitel "Weitere Standarddokumentation zum Gerät" und "Geräteabhängige Zusatz- dokumentation" • Der Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den DataMatrix-Code auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild 3 4 5 Order code: Ser.
Seite 17: Messaufnehmer-Typenschild
Proline Promag P 300 Modbus RS485 Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029205  3 Beispiel für Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  17 Durchfluss;...
Seite 18: Symbole Auf Messgerät
Warenannahme und Produktidentifizierung Proline Promag P 300 Modbus RS485 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Um die Art der potenziellen Gefahr und die zur Vermeidung der Gefahr erforderlichen Maßnahmen herauszufinden, die Dokumenta-...
Seite 19: Lagerung Und Transport
Proline Promag P 300 Modbus RS485 Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 20: Messgeräte Mit Hebeösen
Lagerung und Transport Proline Promag P 300 Modbus RS485 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 21: Montage
Proline Promag P 300 Modbus RS485 Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort • Gerät nicht am höchsten Punkt der Rohrleitung einbauen. • Gerät nicht vor einem freien Rohrauslauf in einer Fallleitung einbauen. A0042131 Der Einbau des Geräts in eine Steigleitung ist zu bevorzugen.
Seite 22 Montage Proline Promag P 300 Modbus RS485 Einbau vor einer Fallleitung HINWEIS Unterdruck im Messrohr kann die Messrohrauskleidung beschädigen! ‣ Bei Einbau vor Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Gerät einen Siphon mit einem Belüftungsventil einbauen.
Seite 23 Proline Promag P 300 Modbus RS485 Montage HINWEIS Beschädigung des Geräts! Bei falscher Abstützung können das Messaufnehmergehäuse eingedrückt und die innen- liegenden Magnetspulen beschädigt werden. ‣ Abstützungen nur an den Rohrleitungsflanschen anbringen. A0041087 Einbau bei Rohrschwingungen Bei starken Vibrationen der Rohrleitung wird eine Getrenntausführung empfohlen.
Seite 24 Montage Proline Promag P 300 Modbus RS485 Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumformer oben A0015589 2) 3) Horizontale Einbaulage Messumformer unten A0015590 Horizontale Einbaulage Messumformer seitlich A0015592 Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini- male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
Seite 25: Ein- Und Auslaufstrecken
Proline Promag P 300 Modbus RS485 Montage A0029344 MSÜ-Elektrode für die Leerrohrüberwachung Messelektroden für die Signalerfassung Bezugselektrode für den Potenzialausgleich Messgeräte mit dem Elektroden aus Tantal oder Platin können ohne MSÜ-Elektrode bestellt werden. In dem Fall erfolgt die Leerrohrüberwachung über die Messelektro- den.
Seite 26: Anforderungen Aus Umgebung Und Prozess
Montage Proline Promag P 300 Modbus RS485 Geräte und mögliche Bestelloptionen auf Anfrage. Maximale Messabweichung Bei Einbau des Geräts mit den beschriebenen Ein- und Auslaufstrecken kann eine maximale Messabweichung von ±0,5 % vom Messwert ±1 mm/s (0,04 in/s) gewähr- leistet werden.
Seite 27 Proline Promag P 300 Modbus RS485 Montage Vibrationen Einbau bei Rohrschwingungen →  23 Wärmeisolation Die Isolation von Rohrleitungen ist bei sehr heißen Messstoffen notwendig, um Energie- verluste einzudämmen und um ein unbeabsichtigtes Berühren heißer Rohrleitungen zu verhindern. Beachten Sie die einschlägigen Richtlinien zur Isolation von Rohrleitungen.
Seite 28: Spezielle Montagehinweise
Montage Proline Promag P 300 Modbus RS485 [mbar] 8 m/s 7 m/s 6 m/s 5 m/s 4 m/s 3 m/s max. 8° 2 m/s 1 m/s d / D A0029002 6.1.3 Spezielle Montagehinweise Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3)
Seite 29: Messaufnehmer Montieren
Proline Promag P 300 Modbus RS485 Montage 6.2.3 Messaufnehmer montieren WARNUNG Gefahr durch mangelnde Prozessdichtheit! ‣ Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derjenige von Prozessanschluss und Rohrleitung. ‣ Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
Seite 30 Montage Proline Promag P 300 Modbus RS485 Maximale Schrauben-Anziehdrehmomente Maximale Schrauben-Anziehdrehmomente für EN 1092-1 (DIN 2501) Nennweite Druckstufe Schrauben Flanschblattdicke Max. Schrauben-Anziehdreh- moment [Nm] [mm] [bar] [mm] [mm] PTFE PN 40 4 × M12 – PN 40 4 × M12 PN 40 4 ×...
Seite 31 Proline Promag P 300 Modbus RS485 Montage Nennweite Druckstufe Schrauben Flanschblattdicke Max. Schrauben-Anziehdreh- moment [Nm] [mm] [bar] [mm] [mm] PTFE PN 16 20 × M33 – PN 25 20 × M36 – Auslegung gemäß EN 1092-1 (nicht nach DIN 2501) Schrauben-Anziehdrehmomente für ASME B16.5, Class 150/300...
Seite 32 Montage Proline Promag P 300 Modbus RS485 Nennweite Druckstufe Schrauben Max. Schrauben-Anziehdrehmoment [Nm] [mm] [bar] [mm] PTFE 4 × M16 8 × M16 4 × M16 8 × M16 8 × M16 8 × M20 8 × M16 8 × M20 8 ×...
Seite 33: Messumformergehäuse Drehen
Proline Promag P 300 Modbus RS485 Montage Nennweite Druckstufe Schrauben Nom. Schrauben-Anziehdrehmoment [Nm] [mm] [bar] [mm] 16 × M24 16 × M30×3 16 × M24 16 × M30×3 16 × M30 16 × M36×3 16 × M30 16 × M30 6.2.4...
Seite 34: Anzeigemodul Drehen
Montage Proline Promag P 300 Modbus RS485 4 mm 7 Nm (5.2 lbf ) A0043150  6 Ex-Gehäuse 1. Befestigungsschrauben lösen. 2. Gehäuse in die gewünschte Position drehen. 3. Befestigungsschrauben anziehen. 6.2.5 Anzeigemodul drehen Um die Ables- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht werden.
Seite 35 Proline Promag P 300 Modbus RS485 Montage Wurde die richtige Einbaulage für den Messaufnehmer gewählt →  23 ? • Gemäß Messaufnehmertyp  • Gemäß Messstofftemperatur • Gemäß Messstoffeigenschaften (ausgasend, feststoffbeladen) Stimmt die Pfeilrichtung auf dem Messaufnehmer-Typenschild mit der tatsächlichen Messstoff- ...
Seite 36: Elektrischer Anschluss
Elektrischer Anschluss Proline Promag P 300 Modbus RS485 Elektrischer Anschluss WARNUNG Spannungsführende Bauteile! Unsachgemäße Arbeiten an elektrischen Anschlüssen können zu einem Stromschlag führen. ‣ Trennvorrichtung (Schalter oder Leistungsschalter) einrichten, mit der das Gerät leicht von der Versorgungsspannung getrennt werden kann.
Seite 37: Anforderungen An Das Verbindungskabel - Abgesetztes Anzeige- Und Bedienmodul
Proline Promag P 300 Modbus RS485 Elektrischer Anschluss Aderquerschnitt > 0,34 mm (22 AWG) Kabeltyp Paarweise verdrillt Schleifenwiderstand ≤ 110 Ω/km Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten.
Seite 38 Elektrischer Anschluss Proline Promag P 300 Modbus RS485 Lieferbare Kabellänge 5 m (15 ft)/10 m (35 ft)/20 m (65 ft)/30 m (100 ft) Dauerbetriebstemperatur Bei fester Verlegung: –50 … +105 °C (–58 … +221 °F); bewegt: –25 … +105 °C (–13 … +221 °F)
Seite 39: Klemmenbelegung
Proline Promag P 300 Modbus RS485 Elektrischer Anschluss 7.2.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung Ein-/Ausgang 1...
Seite 40: Messgerät Anschließen
Elektrischer Anschluss Proline Promag P 300 Modbus RS485 Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten. ‣...
Seite 41 Proline Promag P 300 Modbus RS485 Elektrischer Anschluss N ic N ic te r te r e rg ö ff e rg ö ff iz e iz e te n te n ri r ri r s io s io te r ö...
Seite 42: Kabel Entfernen
Elektrischer Anschluss Proline Promag P 300 Modbus RS485 Kabel entfernen 3 (0.12) A0029598  7 Maßeinheit mm (in) 1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken.
Seite 43: Anschluss Abgesetztes Anzeige- Und Bedienmodul Dkx001
• Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer auf den Messaufnehmer und nicht auf den Messumformer. Zubehör wie Erdungskabel und Erdscheiben können Sie bei Endress+Hauser bestellen →  161 Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Dokumentation (XA) beachten.
Seite 44: Anschlussbeispiele Standardfall
Elektrischer Anschluss Proline Promag P 300 Modbus RS485 7.4.2 Anschlussbeispiele Standardfall Metallische, geerdete Rohrleitung ohne Auskleidung • Der Potenzialausgleich erfolgt über das Messrohr. • Der Messstoff wird auf Erdpotenzial gesetzt. Ausgangslage: • Rohrleitungen sind beidseitig fachgerecht geerdet. • Rohrleitungen sind leitfähig und auf demselben elektrischen Potenzial wie der Messstoff...
Seite 45: Anschlussbeispiel Mit Potenzial Messstoff Ungleich Schutzerde Ohne Option "Erdfreie Messung
Proline Promag P 300 Modbus RS485 Elektrischer Anschluss 4. Bei DN ≥ 350 (14"): Erdungskabel direkt auf die Transport-Metallhalterung montie- ren. Schrauben-Anziehdrehmomente beachten: siehe Kurzanleitung Messaufneh- mer. Kunststoffrohrleitung oder isolierend ausgekleidete Rohrleitung Der Messstoff wird auf Erdpotenzial gesetzt. Ausgangslage: • Rohrleitung wirkt isolierend.
Seite 46: Anschlussbeispiele Mit Potenzial Messstoff Ungleich Schutzerde Mit Option "Erdfreie Messung
Elektrischer Anschluss Proline Promag P 300 Modbus RS485 3. Potenzialfreier Anschluss des Geräts gegenüber Schutzerde an die Energieversorgung (Trenntransformator). Bei 24V DC Versorgungsspannung ohne PE (= SELV Netzteil) kann auf diese Maßnahme verzichtet werden. 7.4.4 Anschlussbeispiele mit Potenzial Messstoff ungleich Schutzerde mit Option "Erdfreie Messung"...
Seite 47: Spezielle Anschlusshinweise
Proline Promag P 300 Modbus RS485 Elektrischer Anschluss sung" minimiert schädliche Ausgleichsströmen zwischen P und P über die Referenzelek- trode. Ausgangslage: • Metallische Rohrleitung mit isolierender Auskleidung • Ausgleichsströme durch den Messstoff können nicht ausgeschlossen werden. – PE ≠ P ≠ P A0044857 1.
Seite 48 Elektrischer Anschluss Proline Promag P 300 Modbus RS485 Stromausgang 4-20 mA 4...20 mA A0028758  9 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer 4...20 mA A0028759  10 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B.
Seite 49 Proline Promag P 300 Modbus RS485 Elektrischer Anschluss Schaltausgang A0028760  12 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand) Spannungsversorgung Messumformer: Eingangswerte beachten →  168 Doppelimpulsausgang A0029280  13 Anschlussbeispiel für Doppelimpulsausgang (aktiv)
Seite 50: Relaisausgang
Elektrischer Anschluss Proline Promag P 300 Modbus RS485 Relaisausgang A0028760  15 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  170 Stromeingang A0028915  16 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur)
Seite 51: Hardwareeinstellungen
Proline Promag P 300 Modbus RS485 Elektrischer Anschluss Hardwareeinstellungen 7.6.1 Geräteadresse einstellen Die Geräteadresse muss bei einem Modbus Slave immer eingestellt werden. Die gültigen Geräteadressen liegen in einem Bereich von 1 … 247. In einem Modbus RS485-Netzwerk kann jede Adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Adresse wird das Messgerät vom Modbus Master nicht erkannt.
Seite 52: Schutzart Sicherstellen
Elektrischer Anschluss Proline Promag P 300 Modbus RS485 ‣ A0029632 DIP-Schalter Nr. 3 auf On umschalten. Schutzart sicherstellen Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo- sure. Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem elektrischen Anschluss durchführen:...
Seite 53: Bedienungsmöglichkeiten
Proline Promag P 300 Modbus RS485 Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0030213 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Mobiles Handbediengerät mit SmartBlue App Automatisierungssystem (z.B. SPS)
Seite 54: Aufbau Und Funktionsweise Des Bedienmenüs
Bedienungsmöglichkeiten Proline Promag P 300 Modbus RS485 Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  194 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü...
Seite 55: Bedienphilosophie
Proline Promag P 300 Modbus RS485 Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Lang- aufgabenorientiert Rolle "Bediener", "Instandhalter"...
Seite 56: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Bedienungsmöglichkeiten Proline Promag P 300 Modbus RS485 Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts erfor- Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- dern: cken des Geräts aufgebaut:...
Seite 57: Anzeigebereich
Proline Promag P 300 Modbus RS485 Bedienungsmöglichkeiten Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgröße Messkanalnummer Diagnoseverhalten ↓ ↓ ↓ Beispiel Erscheint nur, wenn zu die- ser Messgröße ein Diagno- seereignis vorliegt. Messgrößen Symbol Bedeutung Volumenfluss Leitfähigkeit...
Seite 58: Navigieransicht
Bedienungsmöglichkeiten Proline Promag P 300 Modbus RS485 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Stromausg. 1 Zugriff Anzeige Zuord. Strom Bediener Volumenfluss Status Verrieg. Anzeige A0013993-DE A0016327-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  62...
Seite 59: Verriegelung
Proline Promag P 300 Modbus RS485 Bedienungsmöglichkeiten Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" • Links im Navigationspfad im Menü Betrieb Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup...
Seite 60: Editieransicht
Bedienungsmöglichkeiten Proline Promag P 300 Modbus RS485 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  19 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...
Seite 61 Proline Promag P 300 Modbus RS485 Bedienungsmöglichkeiten Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht, ohne eine Änderung zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...
Seite 62: Bedienelemente
Bedienungsmöglichkeiten Proline Promag P 300 Modbus RS485 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben.
Seite 63 Proline Promag P 300 Modbus RS485 Bedienungsmöglichkeiten Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.
Seite 64: Navigieren Und Aus Liste Wählen
Bedienungsmöglichkeiten Proline Promag P 300 Modbus RS485 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 65: Hilfetext Aufrufen
Proline Promag P 300 Modbus RS485 Bedienungsmöglichkeiten Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters.
Seite 66: Anwenderrollen Und Ihre Zugriffsrechte
Bedienungsmöglichkeiten Proline Promag P 300 Modbus RS485 Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  60, zur Erläuterung der Bedienelemente →  62 8.3.10...
Seite 67: Tastenverriegelung Ein- Und Ausschalten
Proline Promag P 300 Modbus RS485 Bedienungsmöglichkeiten Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  112) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.
Seite 68: Voraussetzungen
Bedienungsmöglichkeiten Proline Promag P 300 Modbus RS485 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Ethernet-Kabel mit RJ45-Stecker. Verbindung über Wireless LAN. Bildschirm Empfohlene Größe: ≥...
Seite 69: Verbindungsaufbau
Proline Promag P 300 Modbus RS485 Bedienungsmöglichkeiten Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät Serviceschnittstelle CDI-RJ45 Messgerät Das Messgerät verfügt über eine RJ45-Schnittstelle. Webserver Webserver muss aktiviert sein; Werkseinstellung: An  Zum Aktivieren des Webservers →  73 Messgerät: Via WLAN-Schnittstelle Gerät WLAN-Schnittstelle Messgerät...
Seite 70 Bedienungsmöglichkeiten Proline Promag P 300 Modbus RS485 Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen. ‣ Darauf achten, dass die WLAN-Verbindung während der Parametrierung des Messge- räts nicht getrennt wird.
Seite 71: Einloggen
Proline Promag P 300 Modbus RS485 Bedienungsmöglichkeiten 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenkennzeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→  123) Wenn keine oder nur eine unvollständige Login-Webseite erscheint →  137 8.4.4...
Seite 72: Bedienoberfläche
Bedienungsmöglichkeiten Proline Promag P 300 Modbus RS485 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  143 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte des Messgeräts...
Seite 73: Arbeitsbereich
Proline Promag P 300 Modbus RS485 Bedienungsmöglichkeiten Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6...
Seite 74: Zugriff Auf Bedienmenü Via Bedientool
Bedienungsmöglichkeiten Proline Promag P 300 Modbus RS485 Zugriff auf Bedienmenü via Bedientool Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-Anzeige. 8.5.1 Bedientool anschließen Via Modbus-RS485-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit Modbus-RS485-Aus- gang verfügbar.
Seite 75 Proline Promag P 300 Modbus RS485 Bedienungsmöglichkeiten A0027563  23 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Webserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" oder Mod-...
Seite 76: Fieldcare
WLAN-Netzwerk angezeigt wird. Verbindung trennen ‣ Nach Beenden der Parametrierung: WLAN-Verbindung zwischen Bediengerät und Messgerät trennen. 8.5.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- Endress+Hauser...
Seite 77: Wlan-Schnittstelle
Proline Promag P 300 Modbus RS485 Bedienungsmöglichkeiten tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren. Der Zugriff erfolgt via: • Serviceschnittstelle CDI-RJ45 →  74 • WLAN-Schnittstelle →  75 Typische Funktionen: •...
Seite 78: Devicecare
DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
Seite 79: Systemintegration
Proline Promag P 300 Modbus RS485 Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.06.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Parameter Parameter Firmware-Version Diagnose → Geräteinformation → Firmware-Version Freigabedatum Firmware-Version 08.2022 Zur Übersicht der verschiedenen Firmware-Versionen zum Gerät →  156 9.1.2...
Seite 80: Modbus Rs485-Informationen
Systemintegration Proline Promag P 300 Modbus RS485 Kompatible Modbus-Register: Diagnoseinformationen Diagnoseinformation Kompatible Modbus-Register Diagnosecode (Datentyp: String), z.B. F270 6821 Diagnosenummer (Datentyp: Integer), z.B. 270 6859 Die Modbus-Register sind kompatibel, jedoch nicht die Diagnosenummern. Übersicht der neuen Diagnosenummern →  146.
Seite 81: Register-Informationen
Proline Promag P 300 Modbus RS485 Systemintegration Code Name Beschreibung Anwendung Write multiple Master beschreibt mehrere Mod- Beschreiben von mehreren Geräte- registers bus-Register vom Messgerät mit parametern einem neuen Wert. Mit 1 Telegramm lassen sich max. 120 aufeinanderfolgende Register beschreiben.
Seite 82: Byte-Übertragungsreihenfolge
Systemintegration Proline Promag P 300 Modbus RS485 9.3.5 Byte-Übertragungsreihenfolge In der Modbus-Spezifikation ist die Adressierung der Bytes, d.h. die Übertragungsreihen- folge der Bytes, nicht festgelegt. Deshalb ist es wichtig, die Adressierungsweise zwischen Master und Slave bei der Inbetriebnahme abzustimmen oder anzugleichen. Dies kann im Messgerät über den Parameter Bytereihenfolge konfiguriert werden.
Seite 83: Konfiguration Der Scan-Liste
Proline Promag P 300 Modbus RS485 Systemintegration Geräteparameter können flexibel gruppiert werden und gleichzeitig kann der Modbus- Master den gesamten Datenblock über ein einzelnes Anforderungstelegramm lesen oder schreiben. Aufbau der Modbus-Data-Map Die Modbus-Data-Map besteht aus zwei Datensätzen: • Scan-Liste: Konfigurationsbereich Die zu gruppierenden Geräteparameter werden in einer Liste festgelegt, indem ihre...
Seite 84 Systemintegration Proline Promag P 300 Modbus RS485 Datenbereich Geräreparameterwert Modbus RS485-Register Datentyp* Zugriff** Start-Register End-Register (nur Float) Wert von Scan-List-Register 0 5051 5052 Integer/Float read/write Wert von Scan-List-Register 1 5053 5054 Integer/Float read/write Wert von Scan-List-Register ... Wert von Scan-List-Register 15...
Seite 85: Inbetriebnahme
Proline Promag P 300 Modbus RS485 Inbetriebnahme Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt ist. • Checkliste "Montagekontrolle" →  34 • Checkliste "Anschlusskontrolle" →  52 10.2 Messgerät einschalten ‣...
Seite 86: Messgerät Konfigurieren
Inbetriebnahme Proline Promag P 300 Modbus RS485 10.5 Messgerät konfigurieren • Das Menü Setup mit seinen geführten Wizards enthält alle Parameter, die für den Stan- dard-Messbetrieb benötigt werden. • Navigation zum Menü Setup X X X X X X X 20.50...
Seite 87: Messstellenbezeichnung Festlegen
Proline Promag P 300 Modbus RS485 Inbetriebnahme ‣ Doppelimpulsausgang →  107 ‣ Anzeige →  102 ‣ →  104 Schleichmengenunterdrückung ‣ Leerrohrüberwachung →  105 ‣ Durchflussdämpfung konfigurieren →  108 ‣ Erweitertes Setup →  111 10.5.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe...
Seite 88 Inbetriebnahme Proline Promag P 300 Modbus RS485 Navigation Menü "Setup" → Systemeinheiten ‣ Systemeinheiten Volumenflusseinheit →  88 Volumeneinheit →  88 →  88 Leitfähigkeitseinheit Temperatureinheit →  88 Masseflusseinheit →  89 Masseeinheit →  89 Dichteeinheit →  89 →...
Seite 89: Kommunikationsschnittstelle Konfigurieren
Proline Promag P 300 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Masseflusseinheit – Einheit für Massefluss wählen. Einheiten-Auswahl- Abhängig vom Land: liste • kg/h Auswirkung • lb/min Die gewählte Einheit gilt für: • Ausgang • Schleichmenge • Simulationswert Prozess- größe...
Seite 90: I/O-Konfiguration Anzeigen
Inbetriebnahme Proline Promag P 300 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe / Auswahl Werkseinstellung Busadresse Geräteadresse eingeben. 1 … 247 Baudrate Übertragungsgeschwindigkeit festlegen. • 1200 BAUD 19200 BAUD • 2400 BAUD • 4800 BAUD • 9600 BAUD • 19200 BAUD •...
Seite 91: Stromeingang Konfigurieren
Proline Promag P 300 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung I/O-Modul 1 … n Klemmennum- Zeigt die vom I/O-Modul belegten Klem- • Nicht belegt – mern mennummern. • 26-27 (I/O 1) • 24-25 (I/O 2) • 22-23 (I/O 3) I/O-Modul 1 …...
Seite 92: Statuseingang Konfigurieren
Inbetriebnahme Proline Promag P 300 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromeingangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) Signalmodus Das Messgerät ist nicht für Signalmodus für Stromeingang...
Seite 93: Stromausgang Konfigurieren
Proline Promag P 300 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige / Eingabe Werkseinstellung Zuordnung Statuseingang Funktion für Statuseingang wählen. • Aus • Summenzähler rücksetzen 1 • Summenzähler rücksetzen 2 • Summenzähler rücksetzen 3 • Alle Summenzähler zurück- setzen • Messwertunterdrückung...
Seite 94 Inbetriebnahme Proline Promag P 300 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) Signalmodus –...
Seite 95 Proline Promag P 300 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Dämpfung Stromausgang In Parameter Zuordnung Reaktionszeit des Ausgangs- 0,0 … 999,9 s 1,0 s Stromausgang (→  94) ist signals auf Messwertschwan- eine Prozessgröße und in Para- kungen einstellen.
Seite 96: Impuls-/Frequenz-/Schaltausgang Konfigurieren
Inbetriebnahme Proline Promag P 300 Modbus RS485 10.5.8 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 …...
Seite 97 Proline Promag P 300 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 98 Inbetriebnahme Proline Promag P 300 Modbus RS485 Anfangsfrequenz →  98 Endfrequenz →  99 →  99 Messwert für Anfangsfrequenz Messwert für Endfrequenz →  99 Fehlerverhalten →  99 Fehlerfrequenz →  99 →  99 Invertiertes Ausgangssignal Parameterübersicht mit Kurzbeschreibung...
Seite 99 Proline Promag P 300 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Endfrequenz In Parameter Betriebsart Endfrequenz eingeben. 0,0 … 10 000,0 Hz 10 000,0 Hz (→  96) ist die Option Fre- quenz und in Parameter Zuordnung Frequenzausgang (→...
Seite 100 Inbetriebnahme Proline Promag P 300 Modbus RS485 Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  100 Klemmennummer →  100 Signalmodus →  100 Funktion Schaltausgang →  101 Zuordnung Diagnoseverhalten →  101 →...
Seite 101 Proline Promag P 300 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...
Seite 102: Vor-Ort-Anzeige Konfigurieren
Inbetriebnahme Proline Promag P 300 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Ausschaltverzögerung • In Parameter Betriebsart ist Verzögerungszeit für das Aus- 0,0 … 100,0 s 0,0 s die Option Schalter ausge- schalten des Schaltausgangs wählt. festlegen. • In Parameter Funktion...
Seite 103 Proline Promag P 300 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 104: 10.5.10 Schleichmenge Konfigurieren
Inbetriebnahme Proline Promag P 300 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 7. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der Auswahlliste siehe Keine handen. Vor-Ort-Anzeige dargestellt Parameter 1. Anzei- wird. gewert (→  103) 8. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der...
Seite 105: 10.5.11 Leerrohrüberwachung Konfigurieren
Proline Promag P 300 Modbus RS485 Inbetriebnahme 10.5.11 Leerrohrüberwachung konfigurieren Die Messgeräte werden bereits werksseitig mit Wasser (ca. 500 µS/cm) abgeglichen. Bei Flüssigkeiten mit einer tieferen Leitfähigkeit ist ein neuer Vollrohrabgleich vor Ort empfehlenswert. Das Untermenü Leerrohrüberwachung enthält Parameter, die für die Konfiguration der Leerrohrüberwachung eingestellt werden müssen.
Seite 106 Inbetriebnahme Proline Promag P 300 Modbus RS485 Navigation Menü "Setup" → Relaisausgang 1 … n ‣ Relaisausgang 1 … n Klemmennummer →  106 Funktion Relaisausgang →  106 →  106 Zuordnung Überwachung Durchfluss- richtung Zuordnung Grenzwert →  107 Zuordnung Diagnoseverhalten →...
Seite 107: 10.5.13 Doppelimpulsausgang Konfigurieren
Proline Promag P 300 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Zuordnung Grenzwert In Parameter Funktion Relais- Prozessgröße für Grenzwert- • Aus Volumenfluss ausgang ist die Option Grenz- funktion wählen. • Volumenfluss wert ausgewählt. • Massefluss • Normvolumenfluss •...
Seite 108: 10.5.14 Durchflussdämpfung Konfigurieren
Inbetriebnahme Proline Promag P 300 Modbus RS485 Messmodus →  108 Impulswertigkeit →  108 →  108 Impulsbreite Fehlerverhalten →  108 Invertiertes Ausgangssignal →  108 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige / Eingabe Werkseinstellung Signalmodus Signalmodus für Doppelimpulsausgang wäh- •...
Seite 109 Proline Promag P 300 Modbus RS485 Inbetriebnahme Navigation Menü "Setup" → Durchflussdämpfung konfigurieren ‣ Durchflussdämpfung konfigurieren Szenario →  109 Altes Gerät →  109 →  109 CIP-Filter an Dämpfungsstärke →  109 Häufigkeit Durchflussänderung →  110 Anwendung →...
Seite 110 Inbetriebnahme Proline Promag P 300 Modbus RS485 Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Häufigkeit Durchflussänderung Angeben, wie häufig der Durchfluss ändert. • Einmal pro Tag oder weniger Einmal pro Minute oder weni- • Einmal pro Stunde oder weniger • Einmal pro Minute oder weniger •...
Seite 111: Erweiterte Einstellungen
Proline Promag P 300 Modbus RS485 Inbetriebnahme 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language...
Seite 112: Parameter Zur Eingabe Des Freigabecodes Nutzen
Inbetriebnahme Proline Promag P 300 Modbus RS485 ‣ Anzeige →  114 ‣ Elektrodenreinigungszyklus →  118 ‣ →  119 WLAN-Einstellungen ‣ Datensicherung →  120 ‣ Administration →  122 10.6.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü...
Seite 113 Proline Promag P 300 Modbus RS485 Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Summenzähler 1 … n ‣ Summenzähler 1 … n Zuordnung Prozessgröße →  113 Einheit Summenzähler 1 … n →  113 →  113 Betriebsart Summenzähler Fehlerverhalten →...
Seite 114: Weitere Anzeigenkonfigurationen Durchführen
Inbetriebnahme Proline Promag P 300 Modbus RS485 10.6.4 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  115 1.
Seite 115 Proline Promag P 300 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 116 Inbetriebnahme Proline Promag P 300 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Nachkommastellen In Parameter 3. Anzeigewert Anzahl Nachkommastellen für • x x.xx ist ein Messwert festgelegt. Anzeigewert wählen. • x.x • x.xx • x.xxx • x.xxxx 4. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der...
Seite 117 Proline Promag P 300 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 8. Nachkommastellen In Parameter 8. Anzeigewert Anzahl Nachkommastellen für • x x.xx ist ein Messwert festgelegt. Anzeigewert wählen. • x.x • x.xx • x.xxx • x.xxxx • x.xxxxx •...
Seite 118: Elektrodenreinigung Durchführen
Inbetriebnahme Proline Promag P 300 Modbus RS485 10.6.5 Elektrodenreinigung durchführen Das Untermenü Elektrodenreinigungszyklus enthält Parameter, die für die Konfiguration der Elektrodenreinigung eingestellt werden müssen. Das Untermenü ist nur vorhanden, wenn das Gerät mit Elektrodenreinigung bestellt wurde. Navigation Menü "Setup" → Erweitertes Setup → Elektrodenreinigungszyklus ‣...
Seite 119: Wlan Konfigurieren
Proline Promag P 300 Modbus RS485 Inbetriebnahme 10.6.6 WLAN konfigurieren Das Untermenü WLAN Settings führt den Anwender systematisch durch alle Parameter, die für die WLAN-Konfiguration eingestellt werden müssen. Navigation Menü "Setup" → Erweitertes Setup → WLAN-Einstellungen ‣ WLAN-Einstellungen WLAN →  119 WLAN-Modus →...
Seite 120: Konfiguration Verwalten
Inbetriebnahme Proline Promag P 300 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Netzwerksicherheit – Sicherheitstyp des WLAN- • Ungesichert WPA2-PSK Netzwerks wählen. • WPA2-PSK • EAP-PEAP with MSCHAPv2 • EAP-PEAP MSCHAPv2 no ser- ver authentic. • EAP-TLS Sicherheitsidentifizierung –...
Seite 121 Proline Promag P 300 Modbus RS485 Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Datensicherung ‣ Datensicherung Betriebszeit →  121 Letzte Datensicherung →  121 →  121 Konfigurationsdaten verwalten Sicherungsstatus →  121 Vergleichsergebnis →  121 Parameterübersicht mit Kurzbeschreibung...
Seite 122: Geräts Nutzen
Inbetriebnahme Proline Promag P 300 Modbus RS485 Optionen Beschreibung Wiederherstellen Die letzte Sicherungskopie der Gerätekonfiguration wird aus dem Gerätespeicher in das HistoROM Backup des Geräts zurückgespielt. Die Sicherungskopie umfasst die Messumformerdaten des Geräts. Vergleichen Die im Gerätespeicher gespeicherte Gerätekonfiguration wird mit der aktuellen Gerätekonfiguration des HistoROM Backups verglichen.
Seite 123: Simulation
Proline Promag P 300 Modbus RS485 Inbetriebnahme Parameter zum Zurücksetzen des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode zurücksetzen ‣ Freigabecode zurücksetzen →  123 Betriebszeit Freigabecode zurücksetzen →  123 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe...
Seite 124 Inbetriebnahme Proline Promag P 300 Modbus RS485 Navigation Menü "Diagnose" → Simulation ‣ Simulation Zuordnung Simulation Prozessgröße →  125 Wert Prozessgröße →  125 →  126 Simulation Stromeingang 1 … n Wert Stromeingang 1 … n →  126 Simulation Statuseingang 1 …...
Seite 125 Proline Promag P 300 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation • Aus wählen, die dadurch aktiviert • Volumenfluss wird. • Massefluss • Normvolumenfluss • Fließgeschwindig- keit • Leitfähigkeit Wert Prozessgröße...
Seite 126: Einstellungen Vor Unerlaubtem Zugriff Schützen
Inbetriebnahme Proline Promag P 300 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Simulation Gerätealarm – Gerätealarm ein- und aus- • Aus schalten. • An Kategorie Diagnoseereignis – Kategorie des Diagnoseereignis • Sensor Prozess auswählen. • Elektronik • Konfiguration • Prozess Simulation Diagnoseereignis –...
Seite 127 Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Einen Resetcode können Sie nur von Ihrer lokalen Endress+Hauser Serviceorganisa- tion erhalten. Dieser muss extra für jedes Gerät berechnet werden. 1. Seriennummer des Geräts notieren.
Seite 128: Schreibschutz Via Verriegelungsschalter
Inbetriebnahme Proline Promag P 300 Modbus RS485 4. Resetcode im Parameter Freigabecode zurücksetzen (→  123) eingeben.  Der Freigabecode wurde auf die Werkseinstellung 0000 zurückgesetzt. Er kann neu definiert werden →  126. Aus Gründen der IT-Sicherheit ist der berechnete Resetcode nur 96 h ab der genann- ten Betriebszeit und für die genannte Seriennummer gültig.
Seite 129: Betrieb
Proline Promag P 300 Modbus RS485 Betrieb Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
Seite 130: Untermenü "Summenzähler
Betrieb Proline Promag P 300 Modbus RS485 Normvolumenfluss →  130 Fließgeschwindigkeit →  130 →  130 Leitfähigkeit Dichte →  130 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Volumenfluss Zeigt aktuell gemessenen Volumenfluss an. Gleitkommazahl mit Vorzeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Volumenfluss- einheit (→...
Seite 131: Untermenü "Eingangswerte
Proline Promag P 300 Modbus RS485 Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Wert Summenzähler 1 … n In Parameter Zuordnung Prozessgröße Zeigt aktuellen Zählerstand vom Sum- Gleitkommazahl mit Vor- (→  113) von Untermenü Summen- menzähler. zeichen zähler 1 … n ist eine Prozessgröße aus- gewählt.
Seite 132: Ausgangswerte
Betrieb Proline Promag P 300 Modbus RS485 Navigation Menü "Diagnose" → Messwerte → Eingangswerte → Statuseingang 1 … n ‣ Statuseingang 1 … n Wert Statuseingang →  132 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Wert Statuseingang Zeigt aktuellen Eingangssignalpegel.
Seite 133: Ausgangswerte Impuls-/Frequenz-/Schaltausgang
Proline Promag P 300 Modbus RS485 Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Ausgangsstrom 1 Zeigt aktuell berechneten Stromwert vom Stromausgang. 3,59 … 22,5 mA Gemessener Strom Zeigt aktuell gemessenen Stromwert vom Stromausgang. 0 … 30 mA Ausgangswerte Impuls-/Frequenz-/Schaltausgang Das Untermenü Impuls-/Frequenz-/Schaltausgang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Impuls-/Frequenz-/Schaltausgang anzuzeigen.
Seite 134: Messgerät An Prozessbedingungen Anpassen
Betrieb Proline Promag P 300 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Schaltzustand Zeigt aktuellen Zustand des Relaisausgangs. • Offen • Geschlossen Schaltzyklen Zeigt Anzahl aller durchgeführten Schaltzyklen. Positive Ganzzahl Max. Schaltzyklenanzahl Zeigt die maximale Anzahl gewährleisteter Schaltzyklen. Positive Ganzzahl Ausgangswerte Doppelimpulsausgang Das Untermenü...
Seite 135: Funktionsumfang Von Parameter "Alle Summenzähler Zurücksetzen
Proline Promag P 300 Modbus RS485 Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Steuerung Summenzähler 1 … n In Parameter Zuordnung Pro- Summenzählerwert steuern. • Totalisieren Totalisieren zessgröße (→  113) von • Zurücksetzen + Untermenü Summenzähler anhalten 1 …...
Seite 136: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Proline Promag P 300 Modbus RS485 Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen →  40.
Seite 137 Proline Promag P 300 Modbus RS485 Diagnose und Störungsbehebung Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  159. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
Seite 138: Diagnoseinformation Via Leuchtdioden
Diagnose und Störungsbehebung Proline Promag P 300 Modbus RS485 Fehler Mögliche Ursachen Behebung Verbindungsabbruch 1. Kabelverbindung und Spannungsversorgung prüfen. 2. Webbrowser refreshen und gegebenenfalls neu starten. Anzeige der Inhalte im Webbrowser schlecht Verwendeter Webbrowserversion ist nicht opti- 1. Korrekte Webbrowserversion verwenden lesbar oder unvollständig...
Seite 139 Proline Promag P 300 Modbus RS485 Diagnose und Störungsbehebung Farbe Bedeutung Rot blinkend Diagnoseereignis mit Diagnoseverhalten Warnung ist aufgetreten. Rot blinkend/Grün Gerät startet neu. Gerätestatus (Beim Auf- Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo- starten) ader.
Seite 140: Diagnoseinformation Auf Vor-Ort-Anzeige
Diagnose und Störungsbehebung Proline Promag P 300 Modbus RS485 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 141: Diagnoseinformation
Proline Promag P 300 Modbus RS485 Diagnose und Störungsbehebung Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
Seite 142: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline Promag P 300 Modbus RS485 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...
Seite 143: Behebungsmaßnahmen Aufrufen
Proline Promag P 300 Modbus RS485 Diagnose und Störungsbehebung A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  150 • Via Untermenü →  151 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
Seite 144: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline Promag P 300 Modbus RS485 Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)
Seite 145: Diagnoseinformation Via Kommunikations
Proline Promag P 300 Modbus RS485 Diagnose und Störungsbehebung Der Anwender befindet sich innerhalb des Menü Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.
Seite 146: Übersicht Zu Diagnoseinformationen
Diagnose und Störungsbehebung Proline Promag P 300 Modbus RS485 Folgende Optionen können der Diagnosenummer als Diagnoseverhalten zugeordnet wer- den: Optionen Beschreibung Alarm Das Gerät unterbricht die Messung. Die Messwertausgabe via Modbus RS485 und Sum- menzähler nehmen den definierten Alarmzustand an. Eine Diagnosemeldung wird gene- riert.
Seite 147 Proline Promag P 300 Modbus RS485 Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Modul inkompatibel 1. Elektronikmodule prüfen Alarm 2. Prüfen, ob korrekte Module verfügbar sind (z.B. NEx, Ex) 3. Elektronikmodule ersetzen Modulverbindung unter- 1.
Seite 148 Diagnose und Störungsbehebung Proline Promag P 300 Modbus RS485 Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Versorgungsspannung zwischen Sensor und Messumformer Alarm ISEM fehlerhaft prüfen 1. Wenn vorhanden:Verbindungskabel 2. Hauptelektronikmodul ersetzen 3. Sensorelektronikmodul (ISEM) erset- Datenspeicher 1.
Seite 149 Proline Promag P 300 Modbus RS485 Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Eichbetr.aktiv./-deaktiv. Sequenz der Eichbetriebaktivierung/- Warning fehlgeschlagen deaktivierung einhalten: Zuerst autori- sierter Anwenderlogin, dann DIP- Schalter auf Hauptelektronikmodul einstellen Sensor-Einstellung fehler- 1.
Seite 150: Anstehende Diagnoseereignisse
Diagnose und Störungsbehebung Proline Promag P 300 Modbus RS485 Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Sensorsymmetrie 1. Externe Magnetfeldstörung in der Warning Nähe des Sensors beseitigen 2. Diagnosemeldung ausschalten Spulenstrom nicht stabil 1. Prüfen, ob externe Magnetfeldstörung...
Seite 151: 12.10 Diagnoseliste
Proline Promag P 300 Modbus RS485 Diagnose und Störungsbehebung Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. Kurztext. ...
Seite 152: Informationsereignis : Auftreten Des Ereignisses
Diagnose und Störungsbehebung Proline Promag P 300 Modbus RS485 / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig. 0d01h19m10s F311 Elektr.fehler A0014008-DE  29 Am Beispiel der Vor-Ort-Anzeige • Max. 20 Ereignismeldungen können chronologisch angezeigt werden. • Wenn im Gerät das Anwendungspaket Extended HistoROM (Bestelloption) freigeschal- tet ist, kann die Ereignisliste bis zu 100 Meldungseinträge umfassen.
Seite 153 Proline Promag P 300 Modbus RS485 Diagnose und Störungsbehebung Informationsereignis Ereignistext I1092 HistoROM Backup gelöscht I1137 Elektronik getauscht I1151 Historie rückgesetzt I1155 Elektroniktemperatur rückgesetzt I1156 Speicherfehler Trendblock I1157 Speicherfehler Ereignisliste I1256 Anzeige: Zugriffsrechte geändert I1278 I/O-Modul neu gestartet I1335 Firmware geändert I1351 Fehler bei Leerrohrüberwachungsabgleich...
Seite 154: 12.12 Messgerät Zurücksetzen
Diagnose und Störungsbehebung Proline Promag P 300 Modbus RS485 Informationsereignis Ereignistext I1643 Eichbetrieb-Logbuch gelöscht I1649 Hardwareschreibschutz aktiviert I1650 Hardwareschreibschutz deaktiviert I1651 Eichbetriebparameter geändert I1712 Neue Flash-Datei erhalten I1725 Sensorelektronikmodul (ISEM) geändert I1726 Datensicherung fehlgeschlagen 12.12 Messgerät zurücksetzen Mithilfe von Parameter Gerät zurücksetzen (→  123) lässt sich die gesamte Gerätekon- figuration oder ein Teil der Konfiguration auf einen definierten Zustand zurücksetzen.
Seite 155 Proline Promag P 300 Modbus RS485 Diagnose und Störungsbehebung Erweiterter Bestellcode 1 →  155 Erweiterter Bestellcode 2 →  155 →  155 Erweiterter Bestellcode 3 ENP-Version →  155 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenkennzeichnung Zeigt Bezeichnung für Messstelle an.
Seite 156: 12.14 Firmware-Historie
Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 5P3B...
Seite 157: 12.15 Gerätehistorie Und Kompatibilität
Proline Promag P 300 Modbus RS485 Diagnose und Störungsbehebung Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät. • Textsuche: Herstellerinformation • Suchbereich: Dokumentation – Technische Dokumentationen 12.15 Gerätehistorie und Kompatibilität Das Gerätemodell ist im Bestellcode (Order code) auf dem Typenschild des Geräts doku- mentiert (z.B.
Seite 158: Wartung
Innenreinigung Es ist grundsätzlich keine Innenreinigung vorgesehen. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale. Auflistung einiger Mess- und Prüfmittel: →  161→  162 13.3...
Seite 159: Reparatur
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 160: Entsorgung
Reparatur Proline Promag P 300 Modbus RS485 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Herstel-...
Seite 161: Zubehör
Proline Promag P 300 Modbus RS485 Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 162: Zum Messaufnehmer
15.2 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 163: Systemkomponenten
Proline Promag P 300 Modbus RS485 Zubehör 15.3 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Memograph M Messgrößen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen internen Speicher und zusätzlich auf SD-Karte oder USB-Stick.
Seite 164: Technische Daten
Technische Daten Proline Promag P 300 Modbus RS485 Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten bestimmt, die eine Mindestleitfähigkeit von 5 µS/cm aufweisen. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
Seite 165 Proline Promag P 300 Modbus RS485 Technische Daten Empfohlene Nennweite Durchfluss- Werkseinstellungen menge min./max. End- Endwert Strom- Impulswertig- wert Schleichmenge ausgang keit (v ~ (v ~ 0,04 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) 0,3/10 m/s) [mm] [in] /min]...
Seite 166: Eingangssignal
Messgerät schreiben: • Messstofftemperatur ermöglicht eine temperaturkompensierte Leitfähigkeitsmessung (z.B. iTEMP) • Referenzdichte zur Berechnung des Masseflusses Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" →  163 Das Einlesen externer Messwerte wird zur Berechnung des Normvolumenfluss empfohlen. Stromeingang Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über...
Seite 167 Proline Promag P 300 Modbus RS485 Technische Daten Statuseingang Maximale Eingangswerte • DC –3 … 30 V • Wenn Statuseingang aktiv (ON): R >3 kΩ Ansprechzeit Einstellbar: 5 … 200 ms Eingangssignalpegel • Low-Signal (tief): DC –3 … +5 V •...
Seite 168: Ausgang
Technische Daten Proline Promag P 300 Modbus RS485 16.4 Ausgang Ausgangssignal Modbus RS485 Physikalische Schnittstelle RS485 gemäß Standard EIA/TIA-485 Abschlusswiderstand Integriert, über DIP-Schalter aktivierbar Stromausgang 4…20 mA Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR •...
Seite 169 Proline Promag P 300 Modbus RS485 Technische Daten Impulswertigkeit Einstellbar Zuordenbare Messgrößen • Volumenfluss • Massefluss • Normvolumenfluss Frequenzausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Ausgangsfrequenz Einstellbar: Endfrequenz 2 … 10 000 Hz (f = 12 500 Hz) Dämpfung...
Seite 170: Relaisausgang
Technische Daten Proline Promag P 300 Modbus RS485 Dämpfung Einstellbar: 0 … 999 s Impuls-Pausen-Verhältnis 1:1 Zuordenbare Messgrößen • Volumenfluss • Massefluss • Normvolumenfluss • Fließgeschwindigkeit • Leitfähigkeit • Elektroniktemperatur Relaisausgang Funktion Schaltausgang Ausführung Relaisausgang, galvanisch getrennt Schaltverhalten Wahlweise einstellbar: •...
Seite 171: Vor-Ort-Anzeige
Proline Promag P 300 Modbus RS485 Technische Daten Stromausgang 0/4…20 mA 4…20 mA Fehlerverhalten Wählbar: • 4 … 20 mA gemäß NAMUR-Empfehlung NE 43 • 4 … 20 mA gemäß US • Min. Wert: 3,59 mA • Max. Wert: 22,5 mA •...
Seite 172: Webbrowser
Technische Daten Proline Promag P 300 Modbus RS485 Schnittstelle/Protokoll • Via digitale Kommunikation: Modbus RS485 • Via Serviceschnittstelle • Serviceschnittstelle CDI-RJ45 • WLAN-Schnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Webbrowser Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Leuchtdioden (LED)
Seite 173: Energieversorgung
Proline Promag P 300 Modbus RS485 Technische Daten Unterstützte Baudrate • 1 200 BAUD • 2 400 BAUD • 4 800 BAUD • 9 600 BAUD • 19 200 BAUD • 38 400 BAUD • 57 600 BAUD • 115 200 BAUD Modus Datenübertragung...
Seite 174: Leistungsmerkmale
Technische Daten Proline Promag P 300 Modbus RS485 Überstromschutzeinrich- Das Gerät muss mit einem dedizierten Leitungsschutzschalter (LSS) betrieben werden, da tung es über keinen eigenen Ein/Aus-Schalter verfügt. • Der Leitungsschutzschalter muss einfach erreichbar und gekennzeichnet sein. • Zulässiger Nennstrom des Leitungsschutzschalter: 2 A bis maximal 10 A.
Seite 175 Proline Promag P 300 Modbus RS485 Technische Daten 0.5 % 0.2 % 10 [m/s] 32 [ft/s] A0028974  30 Maximale Messabweichung in % v.M. Flat Spec Bei Flat Spec ist im Bereich von v ) bis v die Messabweichung konstant.
Seite 176 Technische Daten Proline Promag P 300 Modbus RS485 Elektrische Leitfähigkeit Die Werte gelten für: • Geräte in einer metallischen Rohrleitung oder in einer nicht metallischen Rohrleitung mit Erdungsscheiben eingebaut • Geräte deren Potenzialausgleich gemäß den Vorgaben in der zugehörigen Betriebsanlei- tung durchgeführt wurde...
Seite 177: Montage
Proline Promag P 300 Modbus RS485 Technische Daten Stromausgang Genauigkeit ±5 µA Impuls-/Frequenzausgang v.M. = vom Messwert Genauigkeit Max. ±50 ppm v.M. (über den kompletten Umgebungstemperaturbereich) Wiederholbarkeit v.M. = vom Messwert Volumenfluss max. ±0,1 % v.M. ± 0,5 mm/s (0,02 in/s) Elektrische Leitfähigkeit...
Seite 178 4 … 95% geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
Seite 179: Prozess
Proline Promag P 300 Modbus RS485 Technische Daten 16.9 Prozess Messstofftemperaturbe- • –20 … +150 °C (–4 … +302 °F) bei PFA, DN 25 … 200 (1 … 8") reich • –20 … +180 °C (–4 … +356 °F) bei PFA Hochtemperatur, DN 25 … 200 (1 … 8") •...
Seite 180: Leitfähigkeit
Technische Daten Proline Promag P 300 Modbus RS485 [°F] [°C] 40 60 80 100 120 140 160 [°C] [°F] A0029808  35 PTFE Umgebungstemperatur Messstofftemperatur Farbige Fläche: Der Umgebungstemperaturbereich von –10 … –40 °C (+14 … –40 °F) gilt nur für rostfreie Flansche Leitfähigkeit...
Seite 181 Proline Promag P 300 Modbus RS485 Technische Daten Messrohrauskleidung: PTFE Nennweite Grenzwerte für Absolutdruck in [mbar] ([psi]) bei Messstofftemperatur: [mm] [in] +25 °C (+77 °F) +80 °C (+176 °F) +100 °C (+212 °F) +130 °C (+266 °F) ½ 0 (0)
Seite 182: 16.10 Eichbetrieb
Nach dem Inverkehrbringen oder nach der Plombierung des Messgeräts ist eine Bedienung nur noch eingeschränkt möglich. Für auf OIML R49 basierende Nationale Zulassungen (außerhalb Europas) als Kaltwasser- zähler sind ausführliche Bestellinformationen bei Ihrer lokalen Endress+Hauser Vertriebs- zentrale verfügbar. 16.11 Konstruktiver Aufbau Bauform, Maße...
Seite 183: Gewicht In Us-Einheiten
Proline Promag P 300 Modbus RS485 Technische Daten Nennweite EN (DIN), AS ASME [mm] [in] Druckstufe [kg] Druckstufe [kg] Druckstufe [kg] PN 16 26,2 Class 150 26,2 22,5 PN 10 45,7 Class 150 45,7 39,9 PN 10 65,7 Class 150...
Seite 184 Technische Daten Proline Promag P 300 Modbus RS485 Nennweite Druckstufe Innendurchmesser Prozessanschluss ASME AS 2129 AS 4087 PTFE (DIN) [mm] [in] [bar] [psi] [bar] [bar] [bar] [mm] [in] [mm] [in] PN 16 Class 150 – – 3,98 4,09 – PN 16 –...
Seite 185 Proline Promag P 300 Modbus RS485 Technische Daten Kabeleinführung/-verschraubung Werkstoff Adapter für Kabeleinführung mit Innengewinde G ½" Messing vernickelt Adapter für Kabeleinführung mit Innengewinde NPT ½" Messaufnehmergehäuse • DN 15 … 300 (½ … 12") Alu-Halbschalen-Gehäuse, Aluminium, AlSi10Mg, beschichtet • DN 25 … 600 (1 … 24") Voll verschweißtes Gehäuse aus Kohlenstoffstahl mit Schutzlackierung...
Seite 186: 16.12 Anzeige Und Bedienoberfläche
Technische Daten Proline Promag P 300 Modbus RS485 Erdungsscheiben • Rostfreier Stahl, 1.4435 (316L) • Alloy C22, 2.4602 (UNS N06022) • Titan • Tantal Elektrodenbestückung Messelektrode, Bezugselektrode und Messstoffüberwachungselektrode: • 1.4435 (316L) • Alloy C22, 2.4602 (UNS N06022) • Tantal •...
Seite 187 Proline Promag P 300 Modbus RS485 Technische Daten A0026785  37 Bedienung mit Touch Control Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar • Zulässige Umgebungstemperatur für die Anzeige: –20 … +60 °C (–4 … +140 °F) Außerhalb des Temperaturbereichs kann die Ablesbarkeit der Anzeige beeinträchtigt...
Seite 188: Kabeleinführung
Technische Daten Proline Promag P 300 Modbus RS485 Gehäusewerkstoff Der Gehäusewerkstoff des Anzeige- und Bedienmoduls DKX001 ist abhängig von der Aus- wahl des Werkstoffs des Messumformergehäuses. Messumformergehäuse Abgesetztes Anzeige- und Bedienmodul Bestellmerkmal "Gehäuse" Werkstoff Werkstoff Option A "Alu, beschichtet" AlSi10Mg, beschichtet AlSi10Mg, beschichtet Kabeleinführung...
Seite 189 Proline Promag P 300 Modbus RS485 Technische Daten Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools Field Xpert SMT70/77/50 • Alle Feldbus-Proto- Betriebsanleitung BA01202S kolle Gerätebeschreibungsdateien: • WLAN-Schnittstelle Updatefunktion vom Handbe- • Bluetooth diengerät verwenden • Serviceschnittstelle CDI-RJ45 SmartBlue App Smartphone oder Tablet WLAN →...
Seite 190: Zusatzinformationen Speicherkonzept
Technische Daten Proline Promag P 300 Modbus RS485 Zusatzinformationen Speicherkonzept Es gibt verschiedene Speicher, in denen Gerätedaten gespeichert und vom Gerät genutzt werden: HistoROM backup T-DAT S-DAT Verfügbare • Ereignis-Logbuch wie z.B. Diagno- • Messwertspeicherung (Bestelloption „Exten- • Messaufnehmerdaten: Nennweite etc.
Seite 191: 16.13 Zertifikate Und Zulassungen
Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. UKCA-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnun- gen (Statutory Instruments).
Seite 192 • Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) UK/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
Seite 193: 16.14 Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 194: 16.15 Zubehör
Überblick zum bestellbaren Zubehör →  161 16.16 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 195 Proline Promag P 300 Modbus RS485 Technische Daten Inhalt Dokumentationscode INMETRO Ex ec XA01519D NEPSI Ex d/Ex de XA01520D NEPSI Ex nA XA01521D EAC Ex d/Ex de XA01656D EAC Ex nA XA01657D JPN Ex d XA01775D Abgesetztes Anzeige- und Bedienmodul DKX001...
Seite 196: Stichwortverzeichnis
Stichwortverzeichnis Proline Promag P 300 Modbus RS485 Stichwortverzeichnis Bedienphilosophie ......55 Bediensprache einstellen ..... . 85 Anforderungen an Personal .
Seite 197 Proline Promag P 300 Modbus RS485 Stichwortverzeichnis Durchflussgrenze ......181 Computer mit Webbrowser (z.B. Internet Explorer) Durchflussrichtung .
Seite 198 Stichwortverzeichnis Proline Promag P 300 Modbus RS485 Geräterevision ......79 Messaufnehmer Gerätetypkennung .
Seite 199 Proline Promag P 300 Modbus RS485 Stichwortverzeichnis Teilgefülltes Rohr ......22 Stromausgang ......93 Vibrationen .
Seite 200 Stichwortverzeichnis Proline Promag P 300 Modbus RS485 Statusbereich Untermenü Bei Betriebsanzeige ..... . . 56 Administration ..... . 122, 123 In Navigieransicht .
Seite 201 Proline Promag P 300 Modbus RS485 Stichwortverzeichnis WLAN-Einstellungen ..... . . 119 Zahleneditor ....... 60 Zertifikate .
Seite 202 *71573413* 71573413 www.addresses.endress.com...

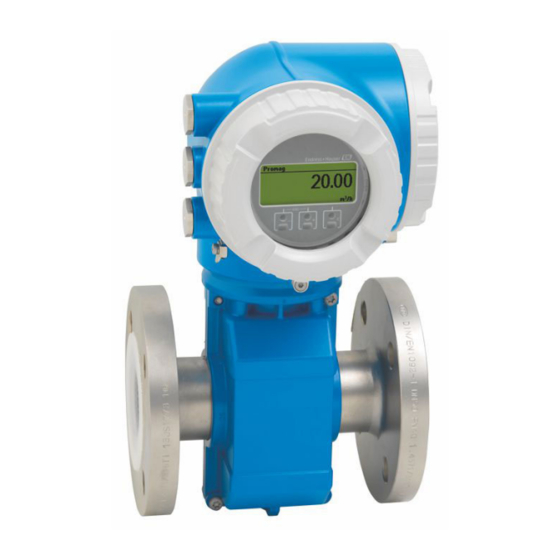

Endress+Hauser Proline Promag P 300 Betriebsanleitung
