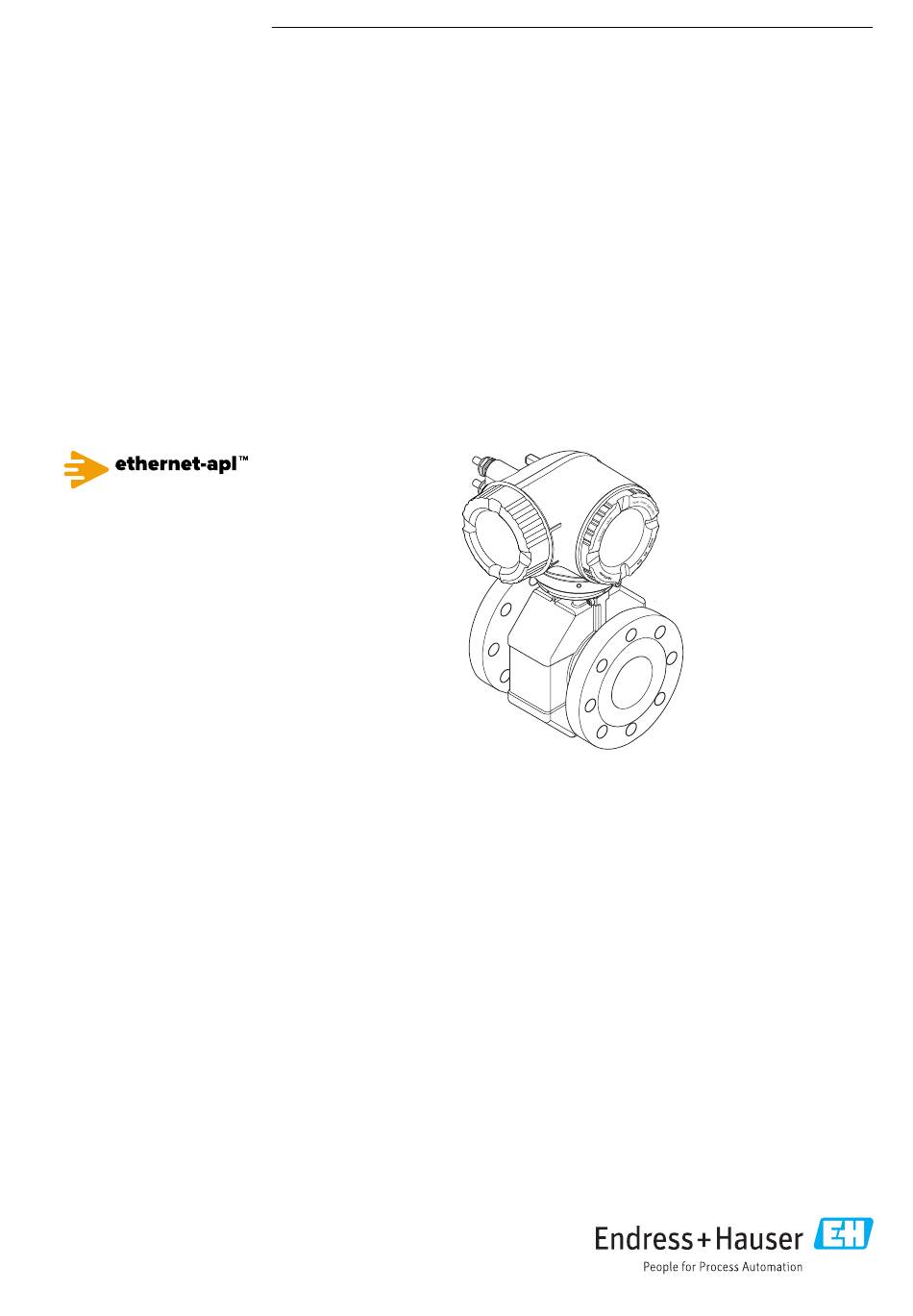

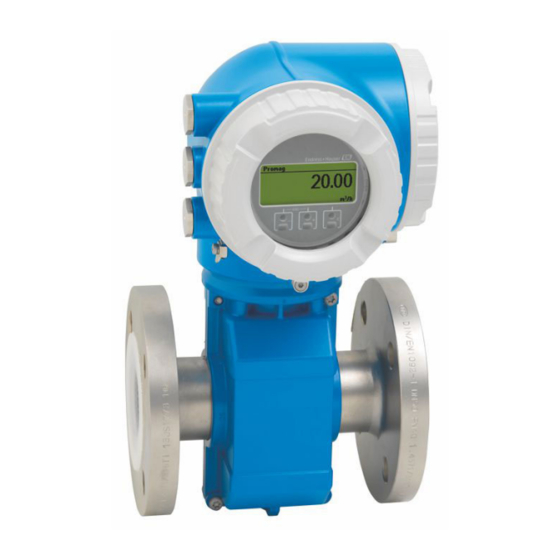

Seite 1 Products Solutions Services BA02105D/06/DE/01.22-00 71573764 2024-01-10 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promag P 300 Magnetisch-induktives Durchflussmessgerät PROFINET mit Ethernet-APL advanced physical layer...
Seite 2 Proline Promag P 300 PROFINET mit Ethernet-APL • Dokument so aufbewahren, dass das Dokument bei Arbeiten am und mit dem Gerät jederzeit verfügbar ist. • Um eine Gefährdung für Personen oder die Anlage zu vermeiden: Kapitel "Grundlegende Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen.
Seite 3 Proline Promag P 300 PROFINET mit Ethernet-APL Inhaltsverzeichnis Inhaltsverzeichnis 6.1.2 Anforderungen aus Umgebung und Hinweise zum Dokument ... . 6 Prozess ..... . . 26 Dokumentfunktion .
Seite 4 Inhaltsverzeichnis Proline Promag P 300 PROFINET mit Ethernet-APL 8.3.7 Parameter direkt aufrufen ..65 10.5.12 Leerrohrüberwachung konfigurieren 115 8.3.8 Hilfetext aufrufen ....66 10.5.13 Durchflussdämpfung konfigurieren .
Seite 5 13.2 Mess- und Prüfmittel ....184 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 185 14.1 Allgemeine Hinweise .
Seite 6 Hinweise zum Dokument Proline Promag P 300 PROFINET mit Ethernet-APL Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7 Proline Promag P 300 PROFINET mit Ethernet-APL Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 8 Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen 1.3.1 Dokumentfunktion Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein:...
Seite 9 Proline Promag P 300 PROFINET mit Ethernet-APL Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10 HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11 Proline Promag P 300 PROFINET mit Ethernet-APL Sicherheitshinweise IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Produkt und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie- ren. Gerätespezifische IT-Sicherheit Um die betreiberseitigen Schutzmaßnahmen zu unterstützen, bietet das Gerät einige spe- zifische Funktionen.
Seite 12 Sicherheitshinweise Proline Promag P 300 PROFINET mit Ethernet-APL Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen). WLAN-Passphrase: Betrieb als WLAN Access Point Eine Verbindung zwischen einem Bediengerät (z.B. Notebook oder Tablet) und dem Gerät über die optional bestellbare WLAN-Schnittstelle (→  77) wird durch den Netzwerk- schlüssel geschützt.
Seite 13 Proline Promag P 300 PROFINET mit Ethernet-APL Sicherheitshinweise die Vergabe von Zutrittsberechtigungen und auch technische Maßnahmen wie zum Bei- spiel eine Netzwerksegmentierung. Messumformer mit einer Ex de Zulassung dürfen nicht über die Serviceschnittstelle (CDI-RJ45) angeschlossen werden! Bestellmerkmal "Zulassung Messumformer + Sensor", Optionen (Ex de): BA, BB, C1,...
Seite 14 Produktbeschreibung Proline Promag P 300 PROFINET mit Ethernet-APL Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e...
Seite 15 • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Die Technische Dokumentation ist über Internet oder die Endress+Hauser Operati- ons App verfügbar, siehe Kapitel "Produktidentifikation" →  16. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung: •...
Seite 16 • Die Kapitel "Weitere Standarddokumentation zum Gerät" und "Geräteabhängige Zusatz- dokumentation" • Der Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den DataMatrix-Code auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild 3 4 5 Order code: Ser.
Seite 17 Proline Promag P 300 PROFINET mit Ethernet-APL Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029205  3 Beispiel für Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  17 Durchfluss;...
Seite 18 Warenannahme und Produktidentifizierung Proline Promag P 300 PROFINET mit Ethernet-APL 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Um die Art der potenziellen Gefahr und die zur Vermeidung der Gefahr erforderlichen Maßnahmen herauszufinden, die Dokumenta-...
Seite 19 Proline Promag P 300 PROFINET mit Ethernet-APL Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 20 Lagerung und Transport Proline Promag P 300 PROFINET mit Ethernet-APL 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 21 Proline Promag P 300 PROFINET mit Ethernet-APL Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort • Gerät nicht am höchsten Punkt der Rohrleitung einbauen. • Gerät nicht vor einem freien Rohrauslauf in einer Fallleitung einbauen. A0042131 Der Einbau des Geräts in eine Steigleitung ist zu bevorzugen.
Seite 22 Montage Proline Promag P 300 PROFINET mit Ethernet-APL Einbau vor einer Fallleitung HINWEIS Unterdruck im Messrohr kann die Messrohrauskleidung beschädigen! ‣ Bei Einbau vor Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Gerät einen Siphon mit einem Belüftungsventil einbauen.
Seite 23 Proline Promag P 300 PROFINET mit Ethernet-APL Montage HINWEIS Beschädigung des Geräts! Bei falscher Abstützung können das Messaufnehmergehäuse eingedrückt und die innen- liegenden Magnetspulen beschädigt werden. ‣ Abstützungen nur an den Rohrleitungsflanschen anbringen. A0041087 Einbau bei Rohrschwingungen Bei starken Vibrationen der Rohrleitung wird eine Getrenntausführung empfohlen.
Seite 24 Montage Proline Promag P 300 PROFINET mit Ethernet-APL Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumformer oben A0015589 2) 3) Horizontale Einbaulage Messumformer unten A0015590 Horizontale Einbaulage Messumformer seitlich A0015592 Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini- male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
Seite 25 Proline Promag P 300 PROFINET mit Ethernet-APL Montage A0029344 MSÜ-Elektrode für die Leerrohrüberwachung Messelektroden für die Signalerfassung Bezugselektrode für den Potenzialausgleich Messgeräte mit dem Elektroden aus Tantal oder Platin können ohne MSÜ-Elektrode bestellt werden. In dem Fall erfolgt die Leerrohrüberwachung über die Messelektro- den.
Seite 26 Montage Proline Promag P 300 PROFINET mit Ethernet-APL Geräte und mögliche Bestelloptionen auf Anfrage. Maximale Messabweichung Bei Einbau des Geräts mit den beschriebenen Ein- und Auslaufstrecken kann eine maximale Messabweichung von ±0,5 % vom Messwert ±1 mm/s (0,04 in/s) gewähr- leistet werden.
Seite 27 Proline Promag P 300 PROFINET mit Ethernet-APL Montage Vibrationen Einbau bei Rohrschwingungen →  23 Wärmeisolation Die Isolation von Rohrleitungen ist bei sehr heißen Messstoffen notwendig, um Energie- verluste einzudämmen und um ein unbeabsichtigtes Berühren heißer Rohrleitungen zu verhindern. Beachten Sie die einschlägigen Richtlinien zur Isolation von Rohrleitungen.
Seite 28 Montage Proline Promag P 300 PROFINET mit Ethernet-APL [mbar] 8 m/s 7 m/s 6 m/s 5 m/s 4 m/s 3 m/s max. 8° 2 m/s 1 m/s d / D A0029002 6.1.3 Spezielle Montagehinweise Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3)
Seite 29 Proline Promag P 300 PROFINET mit Ethernet-APL Montage 6.2.3 Messaufnehmer montieren WARNUNG Gefahr durch mangelnde Prozessdichtheit! ‣ Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derjenige von Prozessanschluss und Rohrleitung. ‣ Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
Seite 30 Montage Proline Promag P 300 PROFINET mit Ethernet-APL Maximale Schrauben-Anziehdrehmomente Maximale Schrauben-Anziehdrehmomente für EN 1092-1 (DIN 2501) Nennweite Druckstufe Schrauben Flanschblattdicke Max. Schrauben-Anziehdreh- moment [Nm] [mm] [bar] [mm] [mm] PTFE PN 40 4 × M12 – PN 40 4 × M12 PN 40 4 ×...
Seite 31 Proline Promag P 300 PROFINET mit Ethernet-APL Montage Nennweite Druckstufe Schrauben Flanschblattdicke Max. Schrauben-Anziehdreh- moment [Nm] [mm] [bar] [mm] [mm] PTFE PN 16 20 × M33 – PN 25 20 × M36 – Auslegung gemäß EN 1092-1 (nicht nach DIN 2501) Schrauben-Anziehdrehmomente für ASME B16.5, Class 150/300...
Seite 32 Montage Proline Promag P 300 PROFINET mit Ethernet-APL Nennweite Druckstufe Schrauben Max. Schrauben-Anziehdrehmoment [Nm] [mm] [bar] [mm] PTFE 4 × M16 8 × M16 4 × M16 8 × M16 8 × M16 8 × M20 8 × M16 8 × M20 8 ×...
Seite 33 Proline Promag P 300 PROFINET mit Ethernet-APL Montage Nennweite Druckstufe Schrauben Nom. Schrauben-Anziehdrehmoment [Nm] [mm] [bar] [mm] 16 × M24 16 × M30×3 16 × M24 16 × M30×3 16 × M30 16 × M36×3 16 × M30 16 × M30 6.2.4...
Seite 34 Montage Proline Promag P 300 PROFINET mit Ethernet-APL 4 mm 7 Nm (5.2 lbf ) A0043150  6 Ex-Gehäuse 1. Befestigungsschrauben lösen. 2. Gehäuse in die gewünschte Position drehen. 3. Befestigungsschrauben anziehen. 6.2.5 Anzeigemodul drehen Um die Ables- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht werden.
Seite 35 Proline Promag P 300 PROFINET mit Ethernet-APL Montage Wurde die richtige Einbaulage für den Messaufnehmer gewählt →  23 ? • Gemäß Messaufnehmertyp  • Gemäß Messstofftemperatur • Gemäß Messstoffeigenschaften (ausgasend, feststoffbeladen) Stimmt die Pfeilrichtung auf dem Messaufnehmer-Typenschild mit der tatsächlichen Messstoff- ...
Seite 36 Elektrischer Anschluss Proline Promag P 300 PROFINET mit Ethernet-APL Elektrischer Anschluss WARNUNG Spannungsführende Bauteile! Unsachgemäße Arbeiten an elektrischen Anschlüssen können zu einem Stromschlag führen. ‣ Trennvorrichtung (Schalter oder Leistungsschalter) einrichten, mit der das Gerät leicht von der Versorgungsspannung getrennt werden kann.
Seite 37 Proline Promag P 300 PROFINET mit Ethernet-APL Elektrischer Anschluss Kabeltyp Kabelkapazität 45 … 200 nF/km Schleifenwiderstand 15 … 150 Ω/km Kabelinduktivität 0,4 … 1 mH/km Weitere Details sind in der Ethernet-APL Engineering Guideline beschrieben (https://www.ethernet-apl.org). Stromausgang 0/4…20 mA Normales Installationskabel ausreichend...
Seite 38 Elektrischer Anschluss Proline Promag P 300 PROFINET mit Ethernet-APL Standardkabel - kundenspezifisches Kabel Es wird kein Kabel mitgeliefert und es muss kundenseitig bereit gestellt werden bei folgen- der Bestelloption: Bestellcode DKX001: Bestellmerkmal 040 "Kabel", Option 1 "Ohne, kundenseitig, max 300 m"...
Seite 39 Proline Promag P 300 PROFINET mit Ethernet-APL Elektrischer Anschluss 7.2.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung...
Seite 40 Elektrischer Anschluss Proline Promag P 300 PROFINET mit Ethernet-APL Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
Seite 41 Proline Promag P 300 PROFINET mit Ethernet-APL Elektrischer Anschluss N ic N ic te r te r e rg ö ff e rg ö ff iz e iz e te n te n ri r ri r s io s io te r ö...
Seite 42 Elektrischer Anschluss Proline Promag P 300 PROFINET mit Ethernet-APL 22 mm 24 mm – A0033984 4. Kabel gemäß Klemmenbelegung anschließen.  Klemmenbelegung Signalkabel: Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Klemmenbelegung Anschluss Versorgungsspannung: Aufkleber in der Klem- menabdeckung oder →...
Seite 43 • Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer auf den Messaufnehmer und nicht auf den Messumformer. Zubehör wie Erdungskabel und Erdscheiben können Sie bei Endress+Hauser bestellen →  187 Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Dokumentation (XA) beachten.
Seite 44 Elektrischer Anschluss Proline Promag P 300 PROFINET mit Ethernet-APL 7.4.2 Anschlussbeispiele Standardfall Metallische, geerdete Rohrleitung ohne Auskleidung • Der Potenzialausgleich erfolgt über das Messrohr. • Der Messstoff wird auf Erdpotenzial gesetzt. Ausgangslage: • Rohrleitungen sind beidseitig fachgerecht geerdet. • Rohrleitungen sind leitfähig und auf demselben elektrischen Potenzial wie der Messstoff...
Seite 45 Proline Promag P 300 PROFINET mit Ethernet-APL Elektrischer Anschluss 4. Bei DN ≥ 350 (14"): Erdungskabel direkt auf die Transport-Metallhalterung montie- ren. Schrauben-Anziehdrehmomente beachten: siehe Kurzanleitung Messaufneh- mer. Kunststoffrohrleitung oder isolierend ausgekleidete Rohrleitung Der Messstoff wird auf Erdpotenzial gesetzt. Ausgangslage: •...
Seite 46 Elektrischer Anschluss Proline Promag P 300 PROFINET mit Ethernet-APL 3. Potenzialfreier Anschluss des Geräts gegenüber Schutzerde an die Energieversorgung (Trenntransformator). Bei 24V DC Versorgungsspannung ohne PE (= SELV Netzteil) kann auf diese Maßnahme verzichtet werden. 7.4.4 Anschlussbeispiele mit Potenzial Messstoff ungleich Schutzerde mit Option "Erdfreie Messung"...
Seite 47 Proline Promag P 300 PROFINET mit Ethernet-APL Elektrischer Anschluss sung" minimiert schädliche Ausgleichsströmen zwischen P und P über die Referenzelek- trode. Ausgangslage: • Metallische Rohrleitung mit isolierender Auskleidung • Ausgleichsströme durch den Messstoff können nicht ausgeschlossen werden. – PE ≠ P ≠ P A0044857 1.
Seite 48 Elektrischer Anschluss Proline Promag P 300 PROFINET mit Ethernet-APL Spezielle Anschlusshinweise 7.5.1 Anschlussbeispiele PROFINET mit Ethernet-APL A0047536  8 Anschlussbeispiel für PROFINET mit Ethernet-APL Kabelschirm Messgerät Lokale Erdung Potenzialausgleich Trunk oder TCP Field-Switch Stromausgang 4-20 mA 4...20 mA A0028758  9 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv)
Seite 49 Proline Promag P 300 PROFINET mit Ethernet-APL Elektrischer Anschluss 4...20 mA A0028759  10 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer Impuls-/Frequenzausgang 12345 A0028761  11 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
Seite 50 Elektrischer Anschluss Proline Promag P 300 PROFINET mit Ethernet-APL Relaisausgang A0028760  13 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  196 Stromeingang A0028915  14 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B.
Seite 51 Proline Promag P 300 PROFINET mit Ethernet-APL Elektrischer Anschluss Hardwareeinstellungen 7.6.1 Gerätenamen einstellen Eine Messstelle kann innerhalb einer Anlage anhand der Messstellenbezeichnung schnell identifiziert werden. Der ab Werk vorgegebene Gerätename kann über DIP-Schalter oder das Automatisierungssystem angepasst werden. Beispiel: EH-Promag300-XXXX...
Seite 52 Elektrischer Anschluss Proline Promag P 300 PROFINET mit Ethernet-APL A0034498 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen. 2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe- nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen . 3. Gewünschten Gerätename über die entsprechenden DIP-Schalter auf dem I/O-Elektronikmodul einstellen.
Seite 53 Proline Promag P 300 PROFINET mit Ethernet-APL Elektrischer Anschluss 3. DIP-Schalter Nr. 2 auf dem I/O-Elektronikmodul von OFF → ON setzen. 4. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen. 5. Gerät wieder an die Energieversorgung anschließen.  Nach dem Neustart des Geräts wird die Default IP-Adresse verwendet.
Seite 54 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0046226 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) Field Xpert SMT70 Mobiles Handbediengerät Automatisierungssystem (z.B. SPS) Endress+Hauser...
Seite 55 Proline Promag P 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  220 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü...
Seite 56 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET mit Ethernet-APL 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Language Aufgaben- Rolle "Bediener", "Instandhalter"...
Seite 57 Proline Promag P 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Vor-Ort-Anzeige 8.3.1 Betriebsanzeige X X X X X X X 1120.50 A0029346 Betriebsanzeige Messstellenbezeichnung Statusbereich Anzeigebereich für Messwerte (4-zeilig) Bedienelemente →  63 Statusbereich Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole: •...
Seite 58 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET mit Ethernet-APL Messkanalnummern Symbol Bedeutung Messkanal 1...4 Die Messkanalnummer wird nur angezeigt, wenn mehrere Kanäle desselben Messgrößentyps vorhanden sind (z.B. Summenzähler 1...3). Diagnoseverhalten Das Diagnoseverhalten bezieht sich auf ein Diagnoseereignis, das die angezeigte Messgröße betrifft.
Seite 59 Proline Promag P 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Stromausg. 1 Zugriff Anzeige Zuord. Strom Bediener Volumenfluss Status Verrieg. Anzeige A0013993-DE A0016327-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  63...
Seite 60 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET mit Ethernet-APL Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" • Links im Navigationspfad im Menü Betrieb Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup...
Seite 61 Proline Promag P 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  17 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...
Seite 62 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET mit Ethernet-APL Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht, ohne eine Änderung zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + –...
Seite 63 Proline Promag P 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben.
Seite 64 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET mit Ethernet-APL Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.
Seite 65 Proline Promag P 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 66 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET mit Ethernet-APL Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters.
Seite 67 Proline Promag P 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  61, zur Erläuterung der Bedienelemente →  63 8.3.10...
Seite 68 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET mit Ethernet-APL Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  120) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.
Seite 69 Proline Promag P 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Webbrowser 8.4.1 PROFINET mit Ethernet-APL Geräteverwendung Geräteanschluss an einen APL-Field-Switch Das Gerät darf nur gemäß der folgenden APL-Port-Klassifikationen betrieben werden: • Bei Einsatz im explosionsgefährdeten Bereich: SLAA oder SLAC •...
Seite 70 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET mit Ethernet-APL Computer Software Software Schnittstelle CDI-RJ45 WLAN Empfohlene Betriebssysteme • Microsoft Windows 8 oder höher. • Mobile Betriebssysteme: • iOS • Android  Microsoft Windows XP und Windows 7 wird unterstützt. Einsetzbare Webbrowser •...
Seite 71 Proline Promag P 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Messgerät: Via WLAN-Schnittstelle Gerät WLAN-Schnittstelle Messgerät Das Messgerät verfügt über eine WLAN-Antenne: • Messumformer mit integrierter WLAN-Antenne • Messumformer mit externer WLAN-Antenne Webserver Webserver und WLAN muss aktiviert sein; Werkseinstellung: An ...
Seite 72 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET mit Ethernet-APL Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen. ‣ Darauf achten, dass die WLAN-Verbindung während der Parametrierung des Messge- räts nicht getrennt wird.
Seite 73 Proline Promag P 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenkennzeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→  131) Wenn keine oder nur eine unvollständige Login-Webseite erscheint →...
Seite 74 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET mit Ethernet-APL 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  155 • Aktuelle Messwerte Funktionszeile Funktionen...
Seite 75 Proline Promag P 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6...
Seite 76 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET mit Ethernet-APL 3. Wenn nicht mehr benötigt: Geänderte Eigenschaften vom Internetprotokoll (TCP/IP) zurücksetzen →  71. Wenn der Aufbau der Kommunikation zum Webserver über die Default IP-Adresse 192.168.1.212 erfolgt ist, muss der DIP-Schalter Nr. 10 zurückgesetzt werden (von ON →...
Seite 77 Proline Promag P 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Serviceschnittstelle Via Serviceschnittstelle (CDI-RJ45) Um eine Konfiguration des Geräts vor Ort durchzuführen kann eine Punkt-zu-Punkt-Ver- bindung aufgebaut werden. Der Anschluss erfolgt bei geöffnetem Gehäuse direkt über die Serviceschnittstelle (CDI-RJ45) des Geräts. Optional ist für den nicht explosionsgefährdeten Bereich ein Adapter für RJ45 auf M12 Stecker erhältlich:...
Seite 78 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET mit Ethernet-APL A0034570 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.
Seite 79 Proline Promag P 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Vorbereitung des mobilen Endgeräts ‣ WLAN des mobilen Endgeräts aktivieren. WLAN-Verbindung vom mobilen Endgerät zum Messgerät aufbauen 1. In den WLAN-Einstellungen des mobilen Endgeräts: Messgerät anhand der SSID auswählen (z.B. EH_Promag_300_A802000). 2. Gegebenenfalls Verschlüsselungsmethode WPA2 wählen.
Seite 80 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET mit Ethernet-APL 4. Rechter Mausklick auf CDI Communication TCP/IP und im geöffneten Kontextmenü Eintrag Gerät hinzufügen wählen. 5. Gewünschtes Gerät aus Liste wählen und mit OK bestätigen.  Fenster CDI Communication TCP/IP (Configuration) öffnet sich.
Seite 81 Proline Promag P 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
Seite 82 Systemintegration Proline Promag P 300 PROFINET mit Ethernet-APL Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmware-Version Diagnose → Geräteinformation → Firmware-Version Hersteller Hersteller Experte → Kommunikation → Physical Block → Her- steller Geräte-ID...
Seite 83 Proline Promag P 300 PROFINET mit Ethernet-APL Systemintegration 9.2.1 Dateiname der herstellerspezifischen Gerätestammdatei (GSD) Beispiel für den Dateinamen einer Gerätestammdatei: GSDML-V2.43-EH-PROMAG_300_500_APL_yyyymmdd.xml GSDML Beschreibungssprache V2.43 Version der PROFINET-Spezifikation Endress+Hauser PROMAG Gerätefamilie 300_500_APL Messumformer yyyymmdd Ausgabedatum (yyyy: Jahr, mm: Monat, dd: Tag) .xml...
Seite 84 Systemintegration Proline Promag P 300 PROFINET mit Ethernet-APL Zyklische Datenübertragung 9.3.1 Übersicht Module Die folgende Darstellung zeigt, welche Module dem Gerät für die zyklische Datenübertra- gung zur Verfügung stehen. Die zyklische Datenübertragung erfolgt mit einem Automati- sierungssystem. Messgerät Richtung Leitsys-...
Seite 85 Proline Promag P 300 PROFINET mit Ethernet-APL Systemintegration Auswahl: Eingangsgröße Slot Sub Slot Eingangsgrößen Volumenfluss • Volumenfluss • Massefluss • Normvolumenfluss • Fließgeschwindigkeit • Temperatur • Elektroniktemperatur • Belagsindex • Stromeingang 1 • Stromeingang 2 • Stromeingang 3 20...26 Zusätzliche Eingangsgrößen mit dem Anwendungspaket Heartbeat Verification •...
Seite 86 Systemintegration Proline Promag P 300 PROFINET mit Ethernet-APL Slot Sub Slot Gerätefunktion Zustand (Bedeutung) Verifikation wurde nicht durchge- führt. Reserviert Auswahl: Gerätefunktion Binärer Input Slot 81 Slot Sub Slot Gerätefunktion Zustand (Bedeutung) Teilleerrohrüberwachung • 0 (Gerätefunktion nicht aktiv) • 1 (Gerätefunktion aktiv) Schleichmengenunterdrückung...
Seite 87 Proline Promag P 300 PROFINET mit Ethernet-APL Systemintegration Modul Volumen Totalizer Control überträgt das Volumen inkl. Status zyklisch vom Mess- gerät an das Automatisierungssystem. In den ersten vier Bytes wird der Summenzähler- wert in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt. Das fünfte Byte enthält eine zur Eingangsgröße gehörende, genormte Statusinformation.
Seite 88 Systemintegration Proline Promag P 300 PROFINET mit Ethernet-APL Datenstruktur Eingangsdaten Totalizer Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Messwert: Gleitkommazahl (IEEE 754) Status Kodierung des Status →  90 Modul Totalizer Control Summenzählerwert vom Messgerät zum Automatisierungssystem übertragen.
Seite 89 Proline Promag P 300 PROFINET mit Ethernet-APL Systemintegration der Kompensationswert in Form einer Gleitkommazahl nach IEEE 754-Standard darge- stellt. Das fünfte Byte enthält eine zum Kompensationswert gehörende, genormte Status- information. Zugeordnete Kompensationswerte Die Auswahl erfolgt über: Experte → Sensor → Externe Kompensation...
Seite 90 Systemintegration Proline Promag P 300 PROFINET mit Ethernet-APL Slot Sub Slot Gerätefunktion Zustand (Bedeutung) Reserviert Reserviert Reserviert Reserviert Reserviert Nur verfügbar mit Anwendungspaket Heartbeat Auswahl: Gerätefunktion Binärer Output Slot 211 Slot Sub Slot Gerätefunktion Zustand (Bedeutung) Messwertunterdrückung • 0 (Gerätefunktion deaktivieren) •...
Seite 91 Proline Promag P 300 PROFINET mit Ethernet-APL Systemintegration Status Kodierung (hex) Bedeutung UNCERTAIN - Process 0x78...0x7B Die Prozessbedingungen entsprechen nicht den tech- related nischen Spezifikationsgrenzen des Geräts. Die Qualität und die Genauigkeit des Messwerts könnten davon negativ beeinflusst werden. Die Verwendung des Messwerts ist abhängig von der Anwendung.
Seite 92 Systemintegration Proline Promag P 300 PROFINET mit Ethernet-APL Systemredundanz S2 Für kontinuierlich betriebene Prozesse ist ein redundanter Aufbau mit zwei Automatisie- rungssystemen notwendig. Bei Ausfall eines Systems ist ein unterbruchsfreier Betrieb durch das zweite System gewährleistet. Das Messgerät unterstützt eine Systemredundanz S2 und kann gleichzeitig mit beiden Automatisierungssystemen kommunizieren.
Seite 93 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme Inbetriebnahme 10.1 Montage und Anschlusskontrolle Vor der Inbetriebnahme des Geräts: ‣ Sicherstellen, dass die Montage- und Anschlusskontrolle erfolgreich durchgeführt wurde. • Checkliste "Montagekontrolle" →  34 • Checkliste "Anschlusskontrolle" →  53 10.2...
Seite 94 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL 10.5 Messgerät konfigurieren • Das Menü Setup mit seinen geführten Wizards enthält alle Parameter, die für den Stan- dard-Messbetrieb benötigt werden. • Navigation zum Menü Setup X X X X X X X 20.50...
Seite 95 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme ‣ Impuls-/Frequenz-/Schaltausgang →  106 1 … n ‣ Relaisausgang 1 … n →  112 ‣ →  114 Schleichmengenunterdrückung ‣ Leerrohrüberwachung →  115 ‣ Durchflussdämpfung konfigurieren →  116 ‣...
Seite 96 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL Untermenü "APL-Port" Navigation Menü "Setup" → Kommunikation → APL-Port ‣ APL-Port →  96 IP-Adresse (7263) Subnet mask (7265) →  96 Default gateway (7264) →  96 MAC-Adresse (7262) →  96 Parameterübersicht mit Kurzbeschreibung...
Seite 97 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Beschreibung Eingabe / Anzeige Werkseinstellung Default gateway Anzeige des Default-Gateways. 4 Oktett: 0 … 255 (im jeweili- 0.0.0.0 gen Oktett) MAC-Adresse Zeigt MAC-Adresse des Messgeräts. Eineindeutige 12-stellige Zei- Jedes Messgerät erhält eine chenfolge aus Zahlen und individuelle Adresse.
Seite 98 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL Masseflusseinheit →  98 Masseeinheit →  98 →  99 Dichteeinheit Normvolumenfluss-Einheit →  99 Normvolumeneinheit →  99 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Volumenflusseinheit – Einheit für Volumenfluss wäh- Einheiten-Auswahl- Abhängig vom Land:...
Seite 99 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Dichteeinheit – Einheit für Messstoffdichte Einheiten-Auswahl- Abhängig vom Land: wählen. liste • kg/l • lb/ft³ Auswirkung Die gewählte Einheit gilt für: • Ausgang • Simulationswert Prozess- größe Normvolumenfluss-Einheit –...
Seite 100 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL 10.5.4 Analog Inputs konfigurieren Das Untermenü Analog inputs führt den Anwender systematisch zu den einzelnen Unter- menü Analog input 1 … n. Von dort gelangt man zu den Parametern des jeweiligen Ana- log Inputs.
Seite 101 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme 10.5.5 I/O-Konfiguration anzeigen Das Untermenü I/O-Konfiguration führt den Anwender durch alle Parameter, in denen die Konfiguration der I/O-Module angezeigt wird. Navigation Menü "Setup" → I/O-Konfiguration ‣ I/O-Konfiguration I/O-Modul 1 … n Klemmennummern →...
Seite 102 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL Navigation Menü "Setup" → Stromeingang ‣ Stromeingang 1 … n Klemmennummer →  102 Signalmodus →  102 →  102 0/4 mA-Wert 20mA-Wert →  102 Strombereich →  102 Fehlerverhalten →...
Seite 103 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme 10.5.7 Statuseingang konfigurieren Das Untermenü Statuseingang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des Statuseingangs eingestellt werden müssen. Navigation Menü "Setup" → Statuseingang 1 … n ‣ Statuseingang 1 … n Zuordnung Statuseingang →...
Seite 104 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL Klemmennummer →  104 Signalmodus →  104 →  104 Prozessgröße Stromausgang Strombereich Ausgang →  105 Messbereichsanfang Ausgang →  105 Messbereichsende Ausgang →  105 →  105 Fester Stromwert Dämpfung Stromausgang...
Seite 105 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Strombereich Ausgang – Strombereich für Prozesswert- • 4...20 mA NE Abhängig vom Land: ausgabe und oberen/unteren (3.8...20.5 mA) • 4...20 mA NE Ausfallsignalpegel wählen. • 4...20 mA US (3.8...20.5 mA)
Seite 106 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL 10.5.9 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣...
Seite 107 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 108 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL Anfangsfrequenz →  108 Endfrequenz →  109 →  109 Messwert für Anfangsfrequenz Messwert für Endfrequenz →  109 Fehlerverhalten →  109 Fehlerfrequenz →  109 →  109 Invertiertes Ausgangssignal Parameterübersicht mit Kurzbeschreibung...
Seite 109 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Endfrequenz In Parameter Betriebsart Endfrequenz eingeben. 0,0 … 10 000,0 Hz 10 000,0 Hz (→  106) ist die Option Fre- quenz und in Parameter Zuordnung Frequenzausgang (→...
Seite 110 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  110 Klemmennummer →  110 Signalmodus →  110 Funktion Schaltausgang →  111 Zuordnung Diagnoseverhalten →  111 →...
Seite 111 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung •...
Seite 112 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Einschaltverzögerung • In Parameter Betriebsart ist Verzögerungszeit für das Ein- 0,0 … 100,0 s 0,0 s die Option Schalter ausge- schalten des Schaltausgangs wählt. festlegen. • In Parameter Funktion...
Seite 113 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme Einschaltverzögerung →  114 Fehlerverhalten →  114 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Relaisausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern.
Seite 114 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Einschaltverzögerung In Parameter Funktion Relais- Verzögerungszeit für das Ein- 0,0 … 100,0 s 0,0 s ausgang ist die Option Grenz- schalten des Schaltausgangs wert ausgewählt. festlegen.
Seite 115 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme 10.5.12 Leerrohrüberwachung konfigurieren Die Messgeräte werden bereits werksseitig mit Wasser (ca. 500 µS/cm) abgeglichen. Bei Flüssigkeiten mit einer tieferen Leitfähigkeit ist ein neuer Vollrohrabgleich vor Ort empfehlenswert. Das Untermenü Leerrohrüberwachung enthält Parameter, die für die Konfiguration der Leerrohrüberwachung eingestellt werden müssen.
Seite 116 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL 10.5.13 Durchflussdämpfung konfigurieren Der Assistent Durchflussdämpfung konfigurieren führt den Anwender, abhängig vom gewählten Szenario, systematisch durch die Parameter: • Dämpfung für Anwendung konfigurieren Um die Durchflussdämpfung für die spezifischen Anforderungen der jeweiligen Prozess- anwendung zu konfigurieren.
Seite 117 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Szenario Zutreffendes Szenario wählen. • Altes Gerät ersetzen Dämpfung für Anwendung • Dämpfung für Anwendung konfigurieren konfigurieren • Werkseinstellungen wieder- herstellen Altes Gerät Zu ersetzendes Messgerät wählen.
Seite 118 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL 10.5.14 Assistent "Belagsindexjustierung" Das Assistent Belagsindexjustierung führt den Anwender systematisch durch alle Para- meter, die für die Konfiguration der Belagserkennung eingestellt werden müssen. Navigation Menü "Experte" → Sensor → Belagsindexjustierung ‣ Belagsindexjustierung Voraussetzungen →...
Seite 119 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language...
Seite 120 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL ‣ WLAN-Einstellungen →  125 ‣ Elektrodenreinigungszyklus →  127 ‣ →  128 Heartbeat Setup ‣ Datensicherung →  129 ‣ Administration →  130 10.6.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü...
Seite 121 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Summenzähler 1 … n ‣ Summenzähler 1 … n Zuordnung Prozessgröße →  121 Einheit Summenzähler →  121 →  121 Betriebsart Summenzähler Fehlerverhalten →...
Seite 122 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL 10.6.4 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  123 1.
Seite 123 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 124 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Nachkommastellen In Parameter 3. Anzeigewert Anzahl Nachkommastellen für • x x.xx ist ein Messwert festgelegt. Anzeigewert wählen. • x.x • x.xx • x.xxx • x.xxxx 4. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der...
Seite 125 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Trennzeichen Eine Vor-Ort-Anzeige ist vor- Trennzeichen für Dezimaldar- • . (Punkt) . (Punkt) handen. stellung von Zahlenwerten • , (Komma) wählen. Hintergrundbeleuchtung Eine der folgenden Bedingun- Hintergrundbeleuchtung der •...
Seite 126 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL Verbindungsstatus →  127 Empfangene Signalstärke →  127 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige WLAN – WLAN ein- und ausschalten. • Deaktivieren Aktivieren • Aktivieren WLAN-Modus – WLAN-Modus wählen.
Seite 127 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Verbindungsstatus – Zeigt den Verbindungsstatus • Connected Not connected • Not connected Empfangene Signalstärke – Zeigt die empfangene Signal- • Tief Hoch stärke. • Mittel • Hoch Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen...
Seite 128 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige ECC-Intervall Bei folgendem Bestellmerk- Das Intervall zwischen einem 0,5 … 168 h 0,5 h mal: Reinigungszyklus und dem "Anwendungspaket", Option EC nächsten festlegen. "ECC Elektrodenreinigung" ECC-Polarität Bei folgendem Bestellmerk- Polarität der Elektrodenreini-...
Seite 129 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe / Auswahl Werkseinstellung Anlagenbetreiber Anlagenbetreiber eingeben. Max. 32 Zeichen wie Buchsta- – ben, Zahlen oder Sonderzei- chen (z.B. @, %, /) Ort eingeben. Max. 32 Zeichen wie Buchsta- –...
Seite 130 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL Parameter Beschreibung Anzeige / Auswahl Werkseinstellung Sicherungsstatus Zeigt den aktuellen Status der Datensiche- • Keine Keine rung oder -wiederherstellung. • Sicherung läuft • Wiederherstellung läuft • Löschen läuft • Vergleich läuft • Wiederherstellung fehlge- schlagen •...
Seite 131 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter zum Definieren des Freigabecodes nutzen Führen Sie diesen Assistenten aus, um einen Freigabecode für die Instandhalter-Rolle zu definieren. Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode definieren ‣ Freigabecode definieren Freigabecode definieren →...
Seite 132 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL Parameter zum Zurücksetzen des Geräts nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Gerät zurücksetzen Gesamte Gerätekonfiguration oder einen • Abbrechen Abbrechen Teil der Konfiguration auf einen definierten •...
Seite 133 Proline Promag P 300 PROFINET mit Ethernet-APL Inbetriebnahme Simulation Schaltausgang 1 … n →  133 Schaltzustand 1 … n →  134 →  134 Simulation Relaisausgang 1 … n Schaltzustand 1 … n →  134 Simulation Gerätealarm →...
Seite 134 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Schaltzustand 1 … n – Zustand des Schaltausgangs • Offen Offen für die Simulation wählen. • Geschlossen Simulation Relaisausgang 1 … n – Simulation des Relaisausgangs • Aus ein- und ausschalten.
Seite 135 Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Einen Resetcode können Sie nur von Ihrer lokalen Endress+Hauser Serviceorganisa- tion erhalten. Dieser muss extra für jedes Gerät berechnet werden. 1. Seriennummer des Geräts notieren.
Seite 136 Inbetriebnahme Proline Promag P 300 PROFINET mit Ethernet-APL 2. Parameter Betriebszeit auslesen. 3. Lokale Endress+Hauser Serviceorganisation kontaktieren und Seriennummer sowie Betriebszeit mitteilen.  Berechneten Resetcode erhalten. 4. Resetcode im Parameter Freigabecode zurücksetzen (→  131) eingeben.  Der Freigabecode wurde auf die Werkseinstellung 0000 zurückgesetzt. Er kann neu definiert werden →...
Seite 137 Proline Promag P 300 PROFINET mit Ethernet-APL Betrieb Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
Seite 138 Betrieb Proline Promag P 300 PROFINET mit Ethernet-APL 11.4.1 Untermenü "Prozessgrößen" Das Untermenü Prozessgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Prozessgrößen ‣ Prozessgrößen Volumenfluss →  138 Massefluss →  138 →...
Seite 139 Proline Promag P 300 PROFINET mit Ethernet-APL Betrieb Parameter Voraussetzung Beschreibung Anzeige Leitfähigkeit – Zeigt aktuell gemessene Leitfähigkeit Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Leitfähigkeitseinheit (→  98) Korrigierte Leitfähigkeit Eine der folgenden Bedingungen ist Zeigt aktuell korrigierte Leitfähigkeit...
Seite 140 Betrieb Proline Promag P 300 PROFINET mit Ethernet-APL Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Status Summenzähler 1 … n Zeigt den Status des Summenzählerwerts, • Gut der zur Weiterverarbeitung an die Steuerung • Unsicher ausgegeben wird (' G ut' , ' U nsicher' , ' S chlecht' ) .
Seite 141 Proline Promag P 300 PROFINET mit Ethernet-APL Betrieb Navigation Menü "Diagnose" → Messwerte → Eingangswerte → Statuseingang 1 … n ‣ Statuseingang 1 … n Wert Statuseingang →  141 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Wert Statuseingang Zeigt aktuellen Eingangssignalpegel.
Seite 142 Betrieb Proline Promag P 300 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Ausgangsstrom Zeigt aktuell berechneten Stromwert vom Stromausgang. 3,59 … 22,5 mA Gemessener Strom Zeigt aktuell gemessenen Stromwert vom Stromausgang. 0 … 30 mA Ausgangswerte Impuls-/Frequenz-/Schaltausgang Das Untermenü Impuls-/Frequenz-/Schaltausgang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Impuls-/Frequenz-/Schaltausgang anzuzeigen.
Seite 143 Proline Promag P 300 PROFINET mit Ethernet-APL Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Schaltzustand Zeigt aktuellen Zustand des Relaisausgangs. • Offen • Geschlossen Schaltzyklen Zeigt Anzahl aller durchgeführten Schaltzyklen. Positive Ganzzahl Max. Schaltzyklenanzahl Zeigt die maximale Anzahl gewährleisteter Schaltzyklen.
Seite 144 Betrieb Proline Promag P 300 PROFINET mit Ethernet-APL 11.6.1 Funktionsumfang von Parameter "Steuerung Summenzähler" Optionen Beschreibung Totalisieren Der Summenzähler wird gestartet oder läuft weiter. Zurücksetzen + anhalten Die Summierung wird angehalten und der Summenzähler auf Wert 0 zurückge- setzt. Voreingestellter Wert + Die Summierung wird angehalten und der Summenzähler auf seinen definierten...
Seite 145 Proline Promag P 300 PROFINET mit Ethernet-APL Betrieb Navigation Menü "Diagnose" → Messwertspeicherung ‣ Messwertspeicherung Zuordnung 1. Kanal →  146 Zuordnung 2. Kanal →  146 →  146 Zuordnung 3. Kanal Zuordnung 4. Kanal →  146 Speicherintervall →...
Seite 146 Betrieb Proline Promag P 300 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Zuordnung 1. Kanal Anwendungspaket Extended Prozessgröße zum Speicherka- • Aus HistoROM ist verfügbar. nal zuordnen. • Volumenfluss • Massefluss • Normvolumenfluss • Fließgeschwindig- keit •...
Seite 147 Proline Promag P 300 PROFINET mit Ethernet-APL Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Messwertspeicherungssteuerung In Parameter Messwertspei- Messwertspeicherung starten • Keine Keine cherung ist die Option Nicht und anhalten. • Löschen + starten überschreibend ausgewählt. • Anhalten Messwertspeicherungsstatus In Parameter Messwertspei- Zeigt den Messwertspeiche- •...
Seite 148 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen .
Seite 149 Proline Promag P 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  185. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
Seite 150 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET mit Ethernet-APL Fehler Mögliche Ursachen Behebung Keine oder unvollständige Darstellung der • JavaScript ist nicht aktiviert 1. JavaScript aktivieren. Inhalte im Webbrowser. • JavaScript ist nicht aktivierbar 2. Als IP-Adresse http://XXX.XXX.X.X.XX/serv- let/basic.html eingeben.
Seite 151 Proline Promag P 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Farbe Bedeutung Rot/grün blinkend Gerät startet neu/Selbsttest. Blinking/ Grün Zyklischer Datenaustausch ist aktiv. Netzwerkstatus Grün blinkend Nach Anforderung über das Automatisierungssystem: Blinkfrequenz: 1 Hz (Blinking-Funktionalität: 500 ms an, 500 ms aus) Wenn kein "Name of Station"...
Seite 152 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET mit Ethernet-APL 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 153 Proline Promag P 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
Seite 154 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET mit Ethernet-APL 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...
Seite 155 Proline Promag P 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  177 • Via Untermenü →  178 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts,...
Seite 156 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET mit Ethernet-APL Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)
Seite 157 Proline Promag P 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 12.6 Diagnoseinformationen anpassen 12.6.1 Diagnoseverhalten anpassen Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet. Diese Zuordnung kann der Anwender bei bestimmten Diagnoseinformationen im Unter- menü Diagnoseverhalten ändern. Experte → System → Diagnoseeinstellungen → Diagnoseverhalten Verfügbare Diagnoseverhalten...
Seite 158 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET mit Ethernet-APL Unterstütze Statusinformationen Status Kodierung (hex) BAD - Maintenance alarm 0x24...0x27 BAD - Process related 0x28...0x2B BAD - Function check 0x3C...0x3F UNCERTAIN - Initial value 0x4C...0x4F UNCERTAIN - Maintenance demanded 0x68...0x6B UNCERTAIN - Process related 0x78...0x7B...
Seite 159 Proline Promag P 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 083 Speicherinhalt inkonsistent 1. Gerät neu starten • Leitfähigkeit 2. S-DAT Daten wiederherstellen • Korrigierte Leitfähigkeit Messgrößenstatus 3. S-DAT ersetzen • Messwerte • Dichte Quality Good •...
Seite 160 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 170 Spulenwiderstand fehlerhaft Umgebungs- und Prozesstemperatur prü- • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Dichte Quality Good • Elektroniktemperatur Quality substatus • Fließgeschwindigkeit •...
Seite 161 Proline Promag P 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 242 Firmware inkompatibel 1. Firmwareversion prüfen • Leitfähigkeit 2. Elektronikmodul flashen oder ersetzen • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Dichte Quality Good • Elektroniktemperatur Quality substatus •...
Seite 162 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 271 Hauptelektronik fehlerhaft 1. Gerät neu starten • Leitfähigkeit 2. Hauptelektronikmodul ersetzen • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Dichte Quality Good • Elektroniktemperatur Quality substatus •...
Seite 163 Proline Promag P 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 276 I/O-Modul fehlerhaft 1. Gerät neu starten • Leitfähigkeit 2. I/O-Modul tauschen • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Dichte Quality Good • Elektroniktemperatur Quality substatus •...
Seite 164 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 311 Sensorelektronik (ISEM) fehlerhaft Wartungsbedarf! • Leitfähigkeit Gerät nicht zurücksetzen • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Dichte Quality Good • Elektroniktemperatur Quality substatus • Fließgeschwindigkeit •...
Seite 165 Proline Promag P 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 361 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten • Leitfähigkeit 2. Elektronikmodule prüfen • Korrigierte Leitfähigkeit Messgrößenstatus 3. I/O-Modul oder Hauptelektronik tau- • Messwerte schen •...
Seite 166 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 376 Sensorelektronik (ISEM) fehlerhaft 1. Sensorelektronikmodul (ISEM) ersetzen • Leitfähigkeit 2. Diagnosemeldung ausschalten • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] • Messwerte • Dichte Quality Good •...
Seite 167 Proline Promag P 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 383 Speicherinhalt Gerät rücksetzen • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Dichte Quality Good • Elektroniktemperatur Quality substatus • Fließgeschwindigkeit • Massefluss Coding (hex) 0x80 …...
Seite 168 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 431 Nachabgleich 1 … n notwendig Nachabgleich ausführen – Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen...
Seite 169 Proline Promag P 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 442 Frequenzausgang 1 gesättigt 1. Einstellungen des Frequenzausgangs – prüfen Messgrößenstatus 2. Prozess prüfen Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten...
Seite 170 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 484 Simulation Fehlermodus aktiv Simulation ausschalten • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus • Dichte • Elektroniktemperatur Quality Good • Fließgeschwindigkeit Quality substatus • Massefluss • Option Normvolumen- Coding (hex) 0x80 …...
Seite 171 Proline Promag P 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 492 Simulation Frequenzausgang 1 … n aktiv Simulation Frequenzausgang ausschalten – Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen...
Seite 172 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 496 Simulation Statuseingang 1 … n aktiv Simulation Statuseingang ausschalten – Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen...
Seite 173 Proline Promag P 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 530 Elektrodenreinigung aktiv Elektrodenreinigung ausschalten • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Dichte Quality Good • Elektroniktemperatur Quality substatus • Fließgeschwindigkeit • Massefluss Coding (hex) 0x80 …...
Seite 174 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET mit Ethernet-APL 12.7.4 Diagnose zum Prozess Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 803 Schleifenstrom 1 fehlerhaft 1. Verkabelung prüfen – 2. I/O-Modul tauschen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83...
Seite 175 Proline Promag P 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 834 Prozesstemperatur zu hoch Prozesstemperatur reduzieren • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] • Dichte • Elektroniktemperatur Quality Good • Fließgeschwindigkeit Quality substatus • Massefluss •...
Seite 176 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 937 Sensorsymmetrie 1. Externe Magnetfeldstörung in der Nähe • Leitfähigkeit des Sensors beseitigen • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] 2. Diagnosemeldung ausschalten • Messwerte • Dichte...
Seite 177 Proline Promag P 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 962 Rohr leer 1. Vollrohrabgleich durchführen • Leitfähigkeit 2. Leerrohrabgleich durchführen • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] 3. Leerrohrerkennung ausschalten • Messwerte • Dichte Quality Good •...
Seite 178 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. Kurztext.
Seite 179 Proline Promag P 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig. 0d01h19m10s F311 Elektr.fehler A0014008-DE  28 Am Beispiel der Vor-Ort-Anzeige • Max. 20 Ereignismeldungen können chronologisch angezeigt werden. • Wenn im Gerät das Anwendungspaket Extended HistoROM (Bestelloption) freigeschal- tet ist, kann die Ereignisliste bis zu 100 Meldungseinträge umfassen.
Seite 180 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET mit Ethernet-APL Informationsereignis Ereignistext I1092 HistoROM Backup gelöscht I1137 Elektronik getauscht I1151 Historie rückgesetzt I1155 Elektroniktemperatur rückgesetzt I1156 Speicherfehler Trendblock I1157 Speicherfehler Ereignisliste I1256 Anzeige: Zugriffsrechte geändert I1278 I/O-Modul neu gestartet I1335 Firmware geändert...
Seite 181 Proline Promag P 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Informationsereignis Ereignistext I1712 Neue Flash-Datei erhalten I1725 Sensorelektronikmodul (ISEM) geändert I1726 Datensicherung fehlgeschlagen 12.11 Messgerät zurücksetzen Mithilfe von Parameter Gerät zurücksetzen (→  132) lässt sich die gesamte Gerätekon- figuration oder ein Teil der Konfiguration auf einen definierten Zustand zurücksetzen.
Seite 182 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET mit Ethernet-APL Erweiterter Bestellcode 3 →  182 ENP-Version →  182 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenkennzeichnung Zeigt Bezeichnung für Messstelle an. Zeichenfolge aus Zahlen, Buch- Promag staben und Sonderzeichen Seriennummer Zeigt die Seriennummer des Messgeräts.
Seite 183 Proline Promag P 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 12.13 Firmware-Historie Frei- Firmware- Bestell- Firmware- Dokumentations- Dokumentation gabe- Version merkmal Änderungen datum "Firmware Version" 2023 01.00.zz Option 61 Original-Firmware Betriebsanleitung BA02105D/06/DE/01.21 Das Flashen der Firmware auf die aktuelle Version ist via Serviceschnittstelle möglich.
Seite 184 Innenreinigung Es ist grundsätzlich keine Innenreinigung vorgesehen. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale. Auflistung einiger Mess- und Prüfmittel: →  187→  189 13.3...
Seite 185 • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 186 Reparatur Proline Promag P 300 PROFINET mit Ethernet-APL 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Herstel-...
Seite 187 Proline Promag P 300 PROFINET mit Ethernet-APL Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 188 Zubehör Proline Promag P 300 PROFINET mit Ethernet-APL 15.1.2 Zum Messaufnehmer Zubehör Beschreibung Erdungsscheiben Werden dazu verwendet, den Messstoff in ausgekleideten Messrohren zu erden, um eine einwandfreie Messung zu gewährleisten.  Für Einzelheiten: Einbauanleitung EA00070D 15.2 Kommunikationsspezifisches Zubehör Zubehör Beschreibung Fieldgate FXA42 Übertragung von Messwerten angeschlossener 4 bis 20 mA analoger, sowie digita-...
Seite 189 15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 190 Technische Daten Proline Promag P 300 PROFINET mit Ethernet-APL Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten bestimmt, die eine Mindestleitfähigkeit von 5 µS/cm aufweisen. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
Seite 191 Proline Promag P 300 PROFINET mit Ethernet-APL Technische Daten Empfohlene Nennweite Durchfluss- Werkseinstellungen menge min./max. End- Endwert Strom- Impulswertig- wert Schleichmenge ausgang keit (v ~ (v ~ 0,04 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) 0,3/10 m/s) [mm] [in]...
Seite 192 Technische Daten Proline Promag P 300 PROFINET mit Ethernet-APL Empfohlene Nennweite Werkseinstellungen Durchflussmenge Endwert Stromaus- min./max. Endwert Impulswertigkeit Schleichmenge gang (v ~ 0,3/10 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) (v ~ 2,5 m/s) [in] [mm] [gal/min] [gal/min] [gal] [gal/min] 500 …...
Seite 193 Proline Promag P 300 PROFINET mit Ethernet-APL Technische Daten Statuseingang Maximale Eingangswerte • DC –3 … 30 V • Wenn Statuseingang aktiv (ON): R >3 kΩ Ansprechzeit Einstellbar: 5 … 200 ms Eingangssignalpegel • Low-Signal (tief): DC –3 … +5 V •...
Seite 194 Technische Daten Proline Promag P 300 PROFINET mit Ethernet-APL 16.4 Ausgang Ausgangssignal PROFINET mit Ethernet-APL Geräteverwendung Geräteanschluss an einen APL-Field-Switch Das Gerät darf nur gemäß der folgenden APL-Port-Klassifizierungen betrieben werden: • Bei Einsatz im explosionsgefährdeten Bereich: SLAA oder SLAC • Bei Einsatz im nicht explosionsgefährdeten Bereich: SLAX Anschlusswerte APL-Field-Switch (entspricht z.
Seite 195 Proline Promag P 300 PROFINET mit Ethernet-APL Technische Daten Impuls-/Frequenz-/Schaltausgang Funktion Als Impuls-, Frequenz- oder Schaltausgang wahlweise einstellbar Ausführung Open-Collector Wahlweise einstellbar: • Aktiv • Passiv • Passiv NAMUR  Ex-i, passiv Maximale Eingangswerte DC 30 V, 250 mA (passiv)
Seite 196 Technische Daten Proline Promag P 300 PROFINET mit Ethernet-APL Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert: • Aus • Volumenfluss • Massefluss • Normvolumenfluss • Fließgeschwindigkeit • Leitfähigkeit • Summenzähler 1...3 • Elektroniktemperatur • Überwachung Durchflussrichtung •...
Seite 197 Proline Promag P 300 PROFINET mit Ethernet-APL Technische Daten PROFINET mit Ethernet-APL Gerätediagnose Diagnose gemäß PROFINET PA Profil 4 Stromausgang 0/4…20 mA 4…20 mA Fehlerverhalten Wählbar: • 4 … 20 mA gemäß NAMUR-Empfehlung NE 43 • 4 … 20 mA gemäß US •...
Seite 198 Technische Daten Proline Promag P 300 PROFINET mit Ethernet-APL Schnittstelle/Protokoll • Via digitale Kommunikation: PROFINET mit Ethernet-APL • Via Serviceschnittstelle • Serviceschnittstelle CDI-RJ45 • WLAN-Schnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Webbrowser Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen...
Seite 199 Proline Promag P 300 PROFINET mit Ethernet-APL Technische Daten Gerätebeschreibungsdateien Informationen und Dateien unter: (GSD, DTM, FDI) • www.endress.com → Download-Area • www.profibus.com Unterstützte Verbindungen • 2x AR (IO Controller AR) • 2x AR (IO Supervisor Device AR connection allowed) Konfigurationsmöglichkeiten...
Seite 200 Technische Daten Proline Promag P 300 PROFINET mit Ethernet-APL Stromaufnahme Messumformer • Max. 400 mA (24 V) • Max. 200 mA (110 V, 50/60 Hz; 230 V, 50/60 Hz) Versorgungsausfall • Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen. • Konfiguration bleibt je nach Geräteausführung im Gerätespeicher oder im steckbaren Datenspeicher (HistoROM DAT) erhalten.
Seite 201 Proline Promag P 300 PROFINET mit Ethernet-APL Technische Daten Fehlergrenzen unter Referenzbedingungen Volumenfluss • ±0,5 % v.M. ± 1 mm/s (0,04 in/s) • Optional: ±0,2 % v.M. ± 2 mm/s (0,08 in/s) Schwankungen der Versorgungsspannung haben innerhalb des spezifizierten Bereichs keinen Einfluss.
Seite 202 Technische Daten Proline Promag P 300 PROFINET mit Ethernet-APL Durchflusswerte Flat Spec 0,2 % Nennweite [mm] [in] [m/s] [ft/s] [m/s] [ft/s] 25 … 600 1 … 24 4,92 50 … 300 2 … 12 1,97 Elektrische Leitfähigkeit Die Werte gelten für: •...
Seite 203 Proline Promag P 300 PROFINET mit Ethernet-APL Technische Daten –10 –20 –30 ⁰ ¹ ² ³ ⁴ ⁵ ⁶ [ S/cm] µ A0047944  32 Messabweichung (Optional: Bestellmerkmal " Kalibrierte Leitfähigkeitsmessung", Option CW) Wiederholbarkeit v.M. = vom Messwert Volumenfluss max. ±0,1 % v.M. ± 0,5 mm/s (0,02 in/s) Elektrische Leitfähigkeit...
Seite 204 4 … 95% geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
Seite 205 Proline Promag P 300 PROFINET mit Ethernet-APL Technische Daten 16.9 Prozess Messstofftemperaturbe- • –20 … +150 °C (–4 … +302 °F) bei PFA, DN 25 … 200 (1 … 8") reich • –20 … +180 °C (–4 … +356 °F) bei PFA Hochtemperatur, DN 25 … 200 (1 … 8") •...
Seite 206 Technische Daten Proline Promag P 300 PROFINET mit Ethernet-APL [°F] [°C] 40 60 80 100 120 140 160 [°C] [°F] A0029808  34 PTFE Umgebungstemperatur Messstofftemperatur Farbige Fläche: Der Umgebungstemperaturbereich von –10 … –40 °C (+14 … –40 °F) gilt nur für rostfreie Flansche Leitfähigkeit...
Seite 207 Proline Promag P 300 PROFINET mit Ethernet-APL Technische Daten Messrohrauskleidung: PTFE Nennweite Grenzwerte für Absolutdruck in [mbar] ([psi]) bei Messstofftemperatur: [mm] [in] +25 °C (+77 °F) +80 °C (+176 °F) +100 °C (+212 °F) +130 °C (+266 °F) ½ 0 (0)
Seite 208 Technische Daten Proline Promag P 300 PROFINET mit Ethernet-APL 16.10 Konstruktiver Aufbau Bauform, Maße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit Flanschen der Standarddruckstufe.
Seite 209 Proline Promag P 300 PROFINET mit Ethernet-APL Technische Daten Nennweite ASME [mm] [in] Druckstufe [lbs] Class 150 32,4 Class 150 36,8 Class 150 57,7 Class 150 Class 150 Class 150 Class 150 Class 150 Class 150 Class 150 Class 150...
Seite 210 Technische Daten Proline Promag P 300 PROFINET mit Ethernet-APL Kabeleinführungen/-verschraubungen Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsgefährdeten Bereich geeignet. Kabeleinführung/-verschraubung Werkstoff Non-Ex: Kunststoff Verschraubung M20 × 1,5 Z2, D2, Ex d/de: Messing mit Kunststoff Adapter für Kabeleinführung mit Innengewinde G ½"...
Seite 211 Proline Promag P 300 PROFINET mit Ethernet-APL Technische Daten Zubehör Wetterschutzhaube Rostfreier Stahl, 1.4404 (316L) Externe WLAN-Antenne • Antenne: Kunststoff ASA (Acrylnitril-Styrol-Acrylester) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt • Kabel: Polyethylen • Stecker: Messing vernickelt • Befestigungswinkel: Rostfreier Stahl Erdungsscheiben •...
Seite 212 Technische Daten Proline Promag P 300 PROFINET mit Ethernet-APL 16.11 Anzeige und Bedienoberfläche Sprachen Bedienung in folgenden Landessprachen möglich: • Via Vor-Ort-Bedienung Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Pol- nisch, Russisch, Türkisch, Chinesisch, Japanisch, Koreanisch, Vietnamesisch, Tsche- chisch, Schwedisch •...
Seite 213 Proline Promag P 300 PROFINET mit Ethernet-APL Technische Daten A0026786  36 Bedienung via abgesetztem Anzeige- und Bedienmodul DKX001 Anzeige- und Bedienelemente Die Anzeige- und Bedienelemente entsprechen dem des Anzeigemoduls →  212. Gehäusewerkstoff Der Gehäusewerkstoff des Anzeige- und Bedienmoduls DKX001 ist abhängig von der Aus- wahl des Werkstoffs des Messumformergehäuses.
Seite 214 Technische Daten Proline Promag P 300 PROFINET mit Ethernet-APL Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools Webbrowser Notebook, PC oder Tab- • Serviceschnittstelle Sonderdokumentation zum let mit Webbrowser CDI-RJ45 Gerät • WLAN-Schnittstelle DeviceCare SFE100 Notebook, PC oder Tab- • Serviceschnittstelle →...
Seite 215 Proline Promag P 300 PROFINET mit Ethernet-APL Technische Daten • Flashen der Firmware-Version für z.B. Upgrade der Geräte-Firmware • Download Treiber für Systemintegration • Darstellung von bis zu 1000 gespeicherten Messwerten (Nur verfügbar mit dem Anwen- dungspaket Extended HistoROM →  218) Sonderdokumentation Webserver →...
Seite 216 Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. UKCA-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnun- gen (Statutory Instruments).
Seite 217 • Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) UK/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
Seite 218 Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 219 Überblick zum bestellbaren Zubehör →  187 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 220 Technische Daten Proline Promag P 300 PROFINET mit Ethernet-APL Kurzanleitung zum Messumformer Messgerät Dokumentationscode Proline 300 KA01516D Technische Information Messgerät Dokumentationscode Promag P 300 TI01224D Beschreibung Geräteparameter Messgerät Dokumentationscode Promag 300 GP01172D Geräteabhängige Sicherheitshinweise Zusatzdokumentation Sicherheitshinweise für elektrische Betriebsmittel für explosionsgefährdete Bereiche.
Seite 221 Proline Promag P 300 PROFINET mit Ethernet-APL Technische Daten Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD01614D Funkzulassungen für WLAN-Schnittstelle für Anzeigemodul A309/A310 SD01793D Webserver SD02768D Abgesetztes Anzeige- und Bedienmodul DKX001 SD01763D Inhalt Dokumentationscode Heartbeat Technology SD02729D Webserver SD02768D Einbauanleitung Inhalt Bemerkung Einbauanleitung für Ersatzteilsets und Zubehör...
Seite 222 Stichwortverzeichnis Proline Promag P 300 PROFINET mit Ethernet-APL Stichwortverzeichnis Bediensprache einstellen ..... . 93 Bedientasten Analog Output Modul ......88 siehe Bedienelemente Anforderungen an Personal .
Seite 223 Proline Promag P 300 PROFINET mit Ethernet-APL Stichwortverzeichnis Durchflussrichtung ......23 Elektromagnetische Verträglichkeit ... . . 204 Elektronikgehäuse drehen...
Seite 224 Stichwortverzeichnis Proline Promag P 300 PROFINET mit Ethernet-APL Messgerät Aufbau ....... . 14 Hardwareschreibschutz .
Seite 225 Proline Promag P 300 PROFINET mit Ethernet-APL Stichwortverzeichnis Montagekontrolle ......93 Stromausgang ......103 Montagekontrolle (Checkliste) .
Seite 226 Stichwortverzeichnis Proline Promag P 300 PROFINET mit Ethernet-APL Spezielle Anschlusshinweise ....48 Umgebungstemperatur Sprachen, Bedienungsmöglichkeiten ... . 212 Einfluss .
Seite 227 Proline Promag P 300 PROFINET mit Ethernet-APL Stichwortverzeichnis W@M Device Viewer ......15 Warenannahme ......15 Wärmeisolation .
Seite 228 *71573764* 71573764 www.addresses.endress.com...
