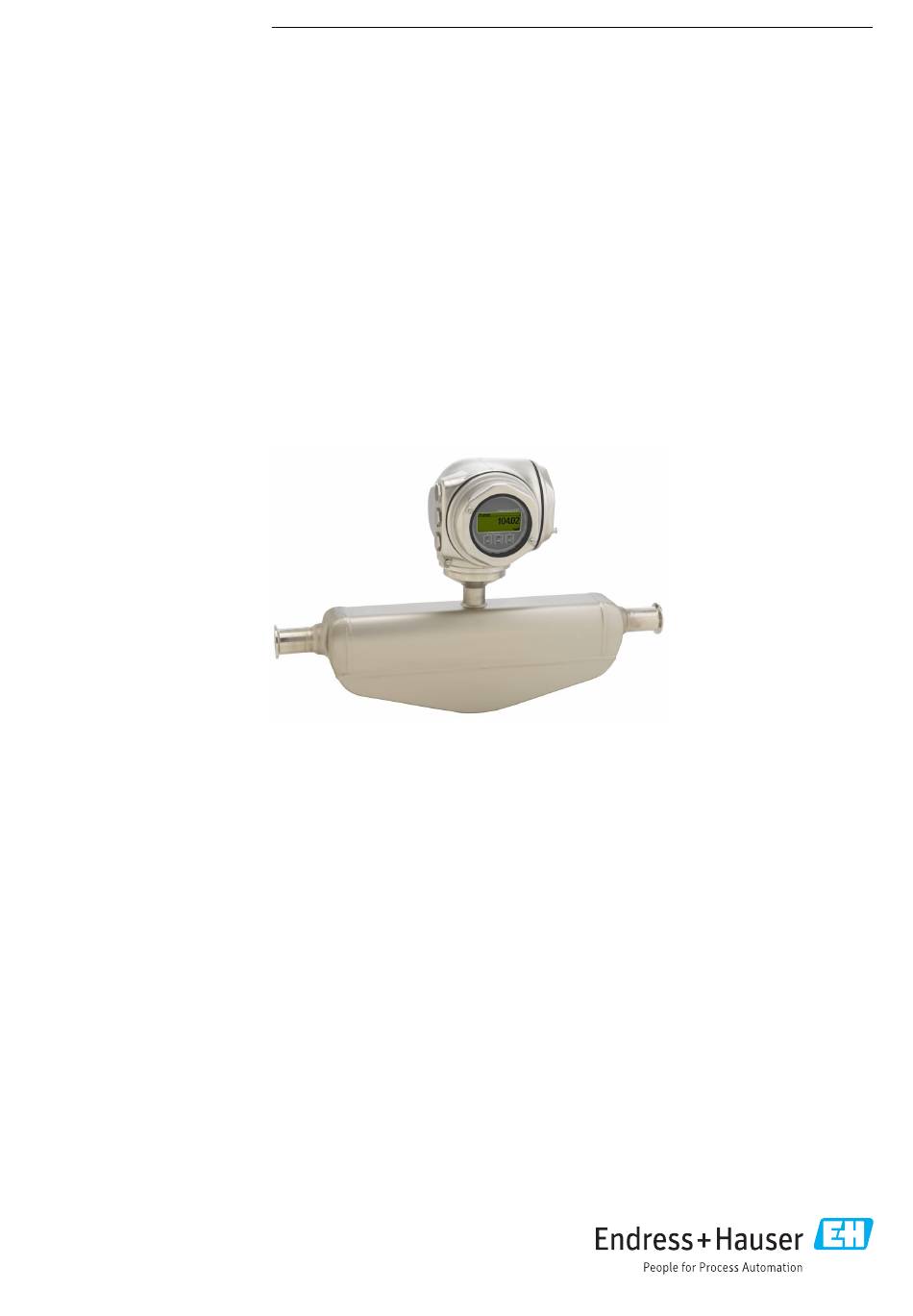

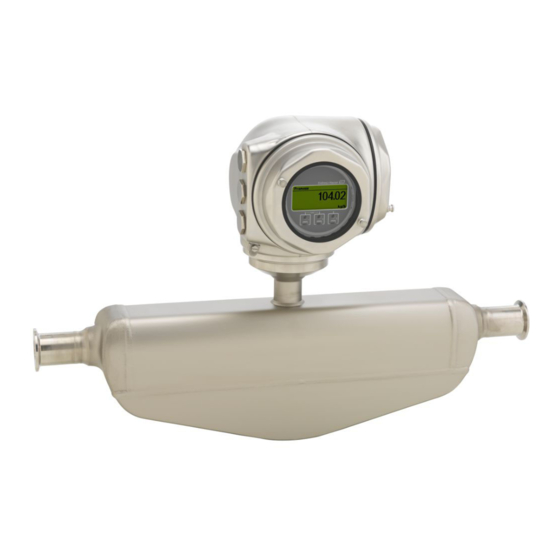

Seite 1 Products Solutions Services TI01276D/06/DE/07.22-00 71551580 2022-08-01 Technische Information Proline Promass P 300 Coriolis-Durchflussmessgerät Spezialist für Life Sciences mit kompaktem, zugangsoptimiertem Messumfor- Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen Mess- • Höchste Prozessqualität – erfüllt vollumfänglich die stoffeigenschaften wie Viskosität und Dichte Industrieanforderungen •...
Seite 2: Inhaltsverzeichnis
Proline Promass P 300 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Umgebung ....... 56 Symbole .
Seite 3 Proline Promass P 300 Weitere Zertifizierungen ..... . . 114 Externe Normen und Richtlinien ....
Seite 4: Hinweise Zum Dokument
Proline Promass P 300 Hinweise zum Dokument Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Anschluss Potenzialausgleich (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.
Seite 5: Arbeitsweise Und Systemaufbau
Proline Promass P 300 Symbole in Grafiken Symbol Bedeutung 1, 2, 3, ... Positionsnummern , … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern.
Seite 6: Messeinrichtung
Proline Promass P 300 prinzip arbeitet grundsätzlich unabhängig von Temperatur, Druck, Viskosität, Leitfähigkeit und Durchflussprofil. Dichtemessung Das Messrohr wird immer in seiner Resonanzfrequenz angeregt. Sobald sich die Masse und damit die Dichte des schwingenden Systems (Messrohr und Messstoff) ändert, regelt sich die Erregerfrequenz automatisch wieder nach.
Seite 7: Gerätearchitektur
Proline Promass P 300 Gerätearchitektur A0027512  1 Möglichkeiten für die Messgeräteinbindung in ein System Automatisierungssystem (z.B. SPS) Anschlusskabel (0/4…20 mA HART etc.) Feldbus Koppler Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 Explosionsgefährdeter Bereich: Zone 1; Class I, Division 1...
Seite 8 Proline Promass P 300 Zugriff mittels Hardwareschreibschutz schützen Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann über einen Verriegelungsschalter (DIP-Schalter auf der Hauptelekt- ronikmodul) deaktiviert werden. Bei aktivierten Hardwareschreibschutz ist nur Lesezugriff auf die Parameter möglich.
Seite 9 Proline Promass P 300 Zugriff via OPC-UA Das Anwendungspaket „OPC-UA-Server“ ist bei der Geräteausführung mit der Kommunikati- onsart HART verfügbar →  116. Mit dem Anwendungspaket „OPC-UA-Server“ kann das Gerät mit OPC-UA Clients kommunizieren. Der im Gerät integrierte OPC-UA-Server ist über die optional bestellbare WLAN-Schnittstelle via WLAN Access Point oder die Serviceschnittstelle (CDI- RJ45) via Ethernet-Netzwerk verfügbar.
Seite 10: Eingang
Um die Messgenauigkeit bestimmter Messgrößen zu erhöhen kann das Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel...
Seite 11 Proline Promass P 300 Digitale Kommunikation Das Schreiben der Messwerte durch das Automatisierungssystem kann erfolgen über: • FOUNDATION Fieldbus • PROFIBUS DP • PROFIBUS PA • Modbus RS485 • EtherNet/IP • PROFINET • PROFINET mit Ethernet-APL Stromeingang 0/4…20 mA Stromeingang 0/4…20 mA (aktiv/passiv)
Seite 12: Ausgang
Proline Promass P 300 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1 …3 kann jeweils nur eine Option ausgewählt werden. Die folgenden Tabellen sind vertikal (↓) zu lesen.
Seite 13 Proline Promass P 300 Aus-/Eingang 1 und Optionen für Aus-/Eingang 3 Optionen für Aus-/Eingang 2 →  12 Bestellmerkmal "Ausgang; Eingang 1" (020) → Mögliche Optionen Stromausgang 4…20 mA HART Stromausgang 4…20 mA HART Ex i passiv ↓ Stromausgang 4…20 mA HART Ex i aktiv ↓...
Seite 14: Ausgangssignal
Proline Promass P 300 Ausgangssignal Stromausgang 4…20 mA HART Bestellmerkmal "Ausgang; Eingang 1" (20): Option BA: Stromausgang 4 … 20 mA HART Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR • 4…20 mA US •...
Seite 15 Proline Promass P 300 Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 16 Proline Promass P 300 PROFINET mit Ethernet-APL Geräteverwendung Geräteanschluss an einen APL-Field-Switch Das Gerät darf nur gemäß der folgenden APL-Port-Klassifizierungen betrieben werden: • Bei Einsatz im explosionsgefährdeten Bereich: SLAA oder SLAC • Bei Einsatz im nicht explosionsgefährdeten Bereich: SLAX Anschlusswerte APL-Field-Switch (entspricht z. B. APL-Port-Klassifizierung SPCC oder SPAA): •...
Seite 17 Proline Promass P 300 Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 18 Proline Promass P 300 Spannungsabfall Bei 22,5 mA: ≤ DC 2 V Impulsausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Impulsbreite Einstellbar: 0,05 … 2 000 ms Maximale Impulsrate...
Seite 19: Relaisausgang
Proline Promass P 300 Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Summenzähler 1...3 • Überwachung Durchflussrichtung • Status • Überwachung teilgefülltes Rohr •...
Seite 20: Ausfallsignal
Proline Promass P 300 Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur •...
Seite 21 Proline Promass P 300 PROFINET mit Ethernet-APL Gerätediagnose Diagnose gemäß PROFINET PA Profil 4 FOUNDATION Fieldbus Status- und Alarm- Diagnose gemäß FF-891 meldungen Fehlerstrom FDE (Fault 0 mA Disconnection Electronic) Modbus RS485 Fehlerverhalten Wählbar: • NaN-Wert anstelle des aktuellen Wertes •...
Seite 22: Webbrowser
Proline Promass P 300 Relaisausgang Fehlerverhalten Wählbar: • Aktueller Status • Offen • Geschlossen Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Rote Farbbeleuchtung signalisiert Gerätefehler. Statussignal gemäß NAMUR-Empfehlung NE 107 Schnittstelle/Protokoll • Via digitale Kommunikation: • HART-Protokoll • FOUNDATION Fieldbus •...
Seite 23: Ex-Anschlusswerte
Proline Promass P 300 Ex-Anschlusswerte Sicherheitstechnische Werte Bestellmerkmal Ausgangstyp Sicherheitstechnische Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option BA Stromausgang 4 … 20 mA = 30 V HART = 250 V Option GA PROFIBUS PA = 32 V...
Seite 24: Schleichmengenunterdrückung
Proline Promass P 300 Eigensichere Werte Bestellmerkmal Ausgangstyp Eigensichere Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option CA Stromausgang 4…20 mA = 30 V HART Ex i passiv = 100 mA = 1,25 W = 0 µH...
Seite 25: Galvanische Trennung
Proline Promass P 300 Galvanische Trennung Die Ausgänge sind galvanisch getrennt: • von der Spannungsversorgung • zueinander • gegen Anschluss Potentialausgleich (PE) Protokollspezifische Daten HART Hersteller-ID 0x11 Gerätetypkennung 0x3B HART-Protokoll Revision Gerätebeschreibungsdateien Informationen und Dateien unter: (DTM, DD) www.endress.com Bürde HART Min.
Seite 26 Proline Promass P 300 Device Link Capabilities Slot-Zeit Min. Verzögerung zwischen Max. Antwortverzögerung Systemintegration Informationen zur Systemintegration: Betriebsanleitung →  120. • Zyklische Datenübertragung • Beschreibung der Module • Ausführungszeiten • Methoden PROFIBUS DP Hersteller-ID 0x11 Ident number 0x156F Profil Version 3.02...
Seite 27 Proline Promass P 300 Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung seitens des Leitsystems und des Typen- schildes • PROFIBUS Up-/Download Bis zu 10 Mal schnelleres Parameterschreiben und -lesen durch PROFIBUS Up-/Download • Condensed Status Einfachste und selbsterklärende Diagnoseinformationen durch Kategorisie- rung auftretender Diagnosemeldungen Konfiguration der Gerätead-...
Seite 28 Proline Promass P 300 Datenzugriff Auf jeden Geräteparameter kann via Modbus RS485 zugegriffen werden.  Zu den Modbus-Registerinformationen Kompatibilität zum Bei einem Geräteaustausch unterstützt das Messgerät Promass 300 grund- Vorgängermodell sätzlich die Kompatibilität der Modbus-Register für die Prozessgrößen und Diagnoseinformationen zum Vorgängermodell Promass 83. Eine Anpassung der Projektierung im Automatisierungssystem ist nicht notwendig.
Seite 29 Proline Promass P 300 PROFINET Protokoll Application layer protocol for decentral device periphery and distributed auto- mation, Version 2.3 Kommunikationstyp 100 MBit/s Konformitätsklasse Conformance Class B Netzlastklasse Netload Class 2 0 Mbit/s Baudraten Automatische 100 Mbit/s mit Vollduplex-Erkennung Zykluszeiten Ab 8 ms Polarität...
Seite 30 Proline Promass P 300 PROFINET mit Ethernet-APL Protokoll Application layer protocol for decentral device periphery and distributed auto- mation, Version 2.4 Kommunikationstyp Ethernet Advanced Physical Layer 10BASE-T1L Konformitätsklasse Conformance Class B (PA) Netzlastklasse Netload Class 2 0 Mbit/s Baudraten 10 Mbit/s Vollduplex...
Seite 31: Energieversorgung
Proline Promass P 300 Energieversorgung Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge HART Versorgungsspannung Ein-/Ausgang 1 Ein-/Ausgang 2 Ein-/Ausgang 3 1 (+) 2 (–) 26 (+) 27 (–) 24 (+) 25 (–) 22 (+) 23 (–) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig →...
Seite 32: Verfügbare Gerätestecker
Proline Promass P 300 EtherNet/IP Versorgungsspannung Ein-/Ausgang 1 Ein-/Ausgang 2 Ein-/Ausgang 3 1 (+) 2 (–) EtherNet/IP 24 (+) 25 (–) 22 (+) 23 (–) (RJ45 Stecker) Die Klemmenbelegung ist von der jeweiligen Bestellva- riante des Geräts abhängig →  12.
Seite 33: Versorgungsspannung
Proline Promass P 300 Bestellmerkmal "Eingang; Ausgang 1", Option RA "PROFINET" Bestellmerkmal Kabeleinführung/Anschluss →  34 "Elektrischer Anschluss" L, N, P, U Stecker M12 × 1 – 1) 2) 1) 2) 1) 2) 1) 2) Stecker M12 × 1 Stecker M12 × 1 Nicht kombinierbar mit einer externen WLAN-Antenne (Bestellmerkmal "Zubehör beigelegt", Option P8),...
Seite 34: Elektrischer Anschluss
Proline Promass P 300 Elektrischer Anschluss Anschluss Messumformer • Klemmenbelegung →  31 • Verfügbare Gerätestecker →  32 A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne oder Anschluss abgesetztes Anzeige- und...
Seite 35: Anschlussbeispiele
Proline Promass P 300 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  116. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäuseausführung verfügbar: Bestellmerkmal "Gehäuse": Option A "Alu, beschichtet"...
Seite 36 Proline Promass P 300 4...20 mA A0028762  3 Anschlussbeispiel für Stromausgang 4 … 20 mA HART (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Spannungsversorgung Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen; Kabelspezifikation beachten →  46 Analoges Anzeigeinstrument: Maximale Bürde beachten →...
Seite 37 Proline Promass P 300 PROFIBUS PA A0028768  5 Anschlussbeispiel für PROFIBUS PA Automatisierungssystem (z.B. SPS) Segmentkoppler PROFIBUS PA Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter...
Seite 38 Proline Promass P 300 EtherNet/IP A0028767  7 Anschlussbeispiel für EtherNet/IP Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer EtherNet/IP: DLR (Device Level Ring) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  46 Messumformer Verbindungskabel zwischen den beiden Messumformern...
Seite 39 Proline Promass P 300 PROFINET mit Ethernet-APL A0047536  9 Anschlussbeispiel für PROFINET mit Ethernet-APL Kabelschirm Messgerät Lokale Erdung Potenzialausgleich Trunk oder TCP Field-Switch PROFINET: MRP (Media Redundancy Protocol) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  46 Messumformer...
Seite 40 Proline Promass P 300 PROFINET: Systemredundanz S2 A0039553  10 Anschlussbeispiel Systemredundanz S2 Automatisierungssystem 1 (z.B. SPS) Synchronisation Automatisierungssysteme Automatisierungssystem 2 (z.B. SPS) Industrial Ethernet Managed Switch Messumformer FOUNDATION Fieldbus A0028768  11 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm einseitig.
Seite 41 Proline Promass P 300 Modbus RS485 A0028765  12 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2; Class I, Division 2 Automatisierungssystem (z.B. SPS) Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen; Kabelspezifikation beachten...
Seite 42 Proline Promass P 300 Impuls-/Frequenzausgang 12345 A0028761  15 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand) Spannungsversorgung Messumformer: Eingangswerte beachten →  17 Schaltausgang A0028760  16 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B.
Seite 43 Proline Promass P 300 A0029279  18 Anschlussbeispiel für Doppelimpulsausgang (passiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Wider- stand) Spannungsversorgung Messumformer: Eingangswerte beachten →  19 Doppelimpulsausgang Doppelimpulsausgang (Slave), phasenverschoben Relaisausgang A0028760  19 Anschlussbeispiel für Relaisausgang (passiv)
Seite 44: Potenzialausgleich
Proline Promass P 300 Statuseingang A0028764  21 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS) Spannungsversorgung Messumformer Potenzialausgleich Anforderungen Beim Potenzialausgleich: • Betriebsinterne Erdungskonzepte beachten • Einsatzbedingungen wie Material und Erdung der Rohrleitung berücksichtigen • Messstoff, Messaufnehmer und Messumformer auf dasselbe elektrische Potenzial legen •...
Seite 45 Proline Promass P 300  Als Stecker wird empfohlen: • Binder, Serie 713, Teilenr. 99 1430 814 04 • Phoenix, Teilenr. 1413934 SACC-FS-4QO SH PBPA SCO PROFINET Belegung TD + RD + TD – RD – Codierung Stecker/Buchse A0032047 Buchse ...
Seite 46: Kabelspezifikation
Proline Promass P 300 Serviceschnittstelle Bestellmerkmal "Zubehör montiert", Option NB: Adapter RJ45 M12 (Serviceschnittstelle) Belegung Codierung Stecker/Buchse A0032047 Buchse  Als Stecker wird empfohlen: • Binder, Serie 763, Teilenr. 99 3729 810 04 • Phoenix, Teilenr. 1543223 SACC-M12MSD-4Q Kabelspezifikation Zulässiger Temperaturbereich •...
Seite 47 Proline Promass P 300 Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten. Für weitere Hinweise zur Planung und Installation von PROFIBUS Netzwerken: • Betriebsanleitung "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme"...
Seite 48 Proline Promass P 300 Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten. Stromausgang 0/4…20 mA Normales Installationskabel ausreichend Impuls- /Frequenz- /Schaltausgang Normales Installationskabel ausreichend...
Seite 49: Überspannungsschutz
Proline Promass P 300 ≤ 24 µH/Ω Lieferbare Kabellänge 10 m (35 ft) Dauerbetriebstemperatur Bei fester Verlegung: –50 … +105 °C (–58 … +221 °F); bewegt: –25 … +105 °C (–13 … +221 °F) UV-Strahlung kann zu Beeinträchtigung des Kabelaußenmantels führen. Das Kabel möglichst vor Sonnen- einstrahlung schützen.
Seite 50: Wiederholbarkeit
Proline Promass P 300 Nullpunktstabilität [mm] [in] [kg/h] [lb/min] 1,80 0,066 1½ 4,50 0,165 0,257 Durchflusswerte Durchflusswerte als Turndown-Kennzahlen abhängig von der Nennweite. SI-Einheiten 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 2 000 6 500...
Seite 51: Reaktionszeit
Proline Promass P 300 Dichte (Flüssigkeiten) ±0,00025 g/cm Temperatur ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,0015 · (T–32) °F) Reaktionszeit Die Reaktionszeit ist abhängig von der Parametrierung (Dämpfung). Einfluss Umgebungstempe- Stromausgang ratur Temperaturkoeffizient Max. 1 μA/°C...
Seite 52: Einfluss Messstoffdruck
Proline Promass P 300 Einfluss Messstoffdruck Nachfolgend ist der Effekt einer Druckdifferenz zwischen Kalibrierdruck und Prozessdruck auf die Messabweichung bei Massefluss und Dichte dargestellt. v.M. = vom Messwert Der Effekt kann kompensiert werden durch: • Einlesen des aktuellen Druckmesswerts über den Stromeingang oder einen digitalen Eingang.
Seite 53: Montage
Proline Promass P 300 Montage Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein- bauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung.
Seite 54: Einbaulage
Proline Promass P 300 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung). Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumfor- mer oben Ausnahme: →  23,  54 A0015589...
Seite 55: Lebensmitteltauglichkeit
Proline Promass P 300 A0016583 Exzentrischer Clamp-Anschluss Hinweisschild "Oben" kennzeichnet welche Seite oben ist Bei DN 8…25(3/8…1"): Gefälle: ca. 2% oder 21 mm/m (0.24 in/ft); bei DN 40…50(1½…2"): Gefälle ca. 2° oder 35 mm/m (0.42 in/ft) Messumformer Linie auf der Unterseite kennzeichnet den niedrigsten Punkt beim exzentrischen Prozessanschluss.
Seite 56: Umgebung
4 … 95% geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
Seite 57: Vibrations- Und Schockfestigkeit
Proline Promass P 300 Vibrations- und Schockfes- Schwingen sinusförmig in Anlehnung an IEC 60068-2-6 tigkeit • 2 … 8,4 Hz, 3,5 mm peak • 8,4 … 2 000 Hz, 1 g peak Schwingen Breitbandrauschen in Anlehnung an IEC 60068-2-64 • 10 … 200 Hz, 0,003 g •...
Seite 58: Abhängigkeit Umgebungstemperatur Zu Messstofftemperatur
Proline Promass P 300 Abhängigkeit Umgebungstemperatur zu Messstofftemperatur A0031121  25 Beispielhafte Darstellung, Werte in der nachfolgenden Tabelle. Umgebungstemperatur Messstofftemperatur Maximal zulässige Messstofftemperatur T bei T = 60 °C (140 °F); höhere Messstofftemperaturen T a max erfordern eine Reduktion der Umgebungstemperatur T Maximal zulässige Umgebungstemperatur T...
Seite 59 Proline Promass P 300 Flansch in Anlehnung an EN 1092-1 (DIN 2501) [psi] [bar] PN 40 [°C] [° ] F A0029905-DE  26 Mit Flanschwerkstoff 1.4404 (F316/F316L). Flansch in Anlehnung an ASME B16.5 [psi] [bar] Class 150 [°C] [°F] A0029906-DE ...
Seite 60 Proline Promass P 300 Flansch DIN 11864-2 Form A [psi] [bar] DN 8...40 ≥DN 50 [°C] [°F] A0029908-DE  29 Mit Flanschwerkstoff 1.4435 (316L) Flansch Neumo BioConnect, BBS [psi] [bar] [°C] [°F] A0027782-DE  30 Mit Flanschwerkstoff 1.4435 (316L) Gewindestutzen DIN 11851...
Seite 61 Proline Promass P 300 Gewindestutzen DIN 11864-1 Form A [psi] [bar] DN 8...40 ≥DN 50 [°C] [°F] A0029910-DE  32 Mit Anschlusswerkstoff 1.4435 (316L) Gewindestutzen ISO 2853 [psi] [bar] [°C] [°F] A0034703-DE  33 Mit Anschlusswerkstoff 1.4435 (316L) Gewindestutzen SMS 1145...
Seite 62: Gehäuse Messaufnehmer
Proline Promass P 300 Klemmverbindungen DIN 11864-3 Form A [psi] [bar] DN 8...40 ≥DN 50 [°C] [°F] A0029910-DE  35 Mit Anschlusswerkstoff 1.4435 (316L) Tri-Clamp; Klemmverbindung ISO 2852, DIN 32676, BBS, Neumo BioConnect Die Clamp-Anschlüsse sind bis zu einem maximalen Druck von 16 bar (232 psi) geeignet. Die Ein- satzgrenzen des verwendeten Clamp-Klemmbügels und der verwendeten Dichtung sind zu beachten,...
Seite 63: Durchflussgrenze
Proline Promass P 300 Durchflussgrenze Die geeignete Nennweite wird ermittelt, indem zwischen dem Durchfluss und dem zulässigen Druck- abfall optimiert wird. Zur Übersicht der Messbereich-Endwerte: Kapitel "Messbereich" →  10 • Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts •...
Seite 64: Beheizungsmöglichkeiten
Beheizungsmöglichkeiten • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Für die Aufnehmer sind Heizmäntel bei Endress+Hauser als Zubehörteil bestellbar →  117. HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Messumformergehäuses nicht höher ist als 80 °C (176 °F).
Seite 65: Konstruktiver Aufbau
Proline Promass P 300 Konstruktiver Aufbau Abmessungen in SI-Einhei- Kompaktausführung A0033783 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 8,31 12,0 17,6 26,0 40,5 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Bestellmerkmal "Sensoroption", Option CG oder Bestellmerkmal "Messrohr Material", Option TD, TG:...
Seite 66 Proline Promass P 300 Bestellmerkmal "Gehäuse", Option B "Rostfrei, hygienisch" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 8,31 12,0 17,6 26,0 40,5 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Bestellmerkmal "Sensoroption", Option CG oder Bestellmerkmal "Messrohr Material", Option TD, TG:...
Seite 67 Proline Promass P 300 Flanschanschlüsse Festflansch EN 1092-1, ASME B16.5, JIS B2220 A0015621 Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch in Anlehnung an EN 1092-1 (DIN 2501): PN 40 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option D2W [mm] [mm] [mm]...
Seite 68 Proline Promass P 300 Flansch JIS B2220: 20K 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option NEW [mm] [mm] [mm] [mm] [mm] [mm] [mm] 4 × Ø15 16,0 4 × Ø15 16,0 4 × Ø19 17,5 4 × Ø19 20,0 8 × Ø19 27,5 Oberflächenrauheit (Flansch): Ra 3,2 …...
Seite 69 Proline Promass P 300 Festflansch DIN 11864-2 A0015627  37 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch DIN 11864-2 Form A, zu Rohr nach DIN 11866 Reihe A, Bundflansch 1.4435 (316L)
Seite 70 Proline Promass P 300 Festflansch BBS A0016910  38 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 BBS Flansch klein (steril orbital), zu Rohr nach DIN 11866 Reihe A, Nutflansch 1.4435 (316L)
Seite 71 Proline Promass P 300 Festflansch Neumo BioConnect A0016907  39 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch Neumo BioConnect (steril orbital), zu Rohr nach DIN 11866 Reihe A, Flansch mit Rücksprung 1.4435 (316L)
Seite 72 Proline Promass P 300 Klemmverbindungen Tri-Clamp DN 8, 15 (¾", ½") DN 25 (1") ≥ A0023342  40 Maßeinheit mm (in) Längentoleranz Maß L in mm: +1,5 / –2,0 Tri-Clamp, zu Rohr nach DIN 11866 Reihe C 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option FHW...
Seite 73 Proline Promass P 300 1" Tri-Clamp, zu Rohr nach DIN 11866 Reihe C 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option FPW Clamp [mm] [in] [mm] [mm] [mm] 50,4 22,10 50,4 22,10 0,76 µm: Bestellmerkmal "Messrohr Material", Option BB, TD 0,38 µm elektropoliert: Bestellmerkmal "Messrohr Material", Option BC, TG Der Anschluss entspricht den hygienischen Clamp-Abmessungen nach ASME BPE.
Seite 74 Proline Promass P 300 Klemmstutzen DIN 32676, zu Rohr nach DIN 11866 Reihe A 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option KPW [mm] [mm] [mm] [mm] 64,0 50,00 0,76 µm: Bestellmerkmal "Messrohr Material", Option BB, TD 0,38 µm elektropoliert: Bestellmerkmal "Messrohr Material", Option BC, TG Klemmstutzen ISO 2852 , zu Rohr nach ISO 2037 1.4435 (316L)
Seite 75 Proline Promass P 300 Klemmverbindung DIN 11864-3 A0016903  41 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Clamp DIN 11864-3 Form A, Bundstutzen, zu Rohr nach DIN 11866 Reihe A 1.4435 (316L)
Seite 76 Proline Promass P 300 BBS Quick-Connect (steril orbital), zu Rohr nach DIN 11866 Reihe A, Nutstutzen 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option BSE [mm] [mm] [mm] [mm] 25,0 10,00 50,5 16,00 50,5 26,00 64,0 38,00 77,5 50,00 0,76 µm: Bestellmerkmal "Messrohr Material", Option BB, TD 0,38 µm elektropoliert: Bestellmerkmal "Messrohr Material", Option BC, TG...
Seite 77 Proline Promass P 300 Clamp, Neumo BioConnect (steril orbital), zu Rohr nach DIN 11866 Reihe A, Clampstutzen mit Rück- sprung 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option BSA [mm] [mm] [mm] [mm] 25,0 10,00 25,0 16,00 50,4 26,00 64,0 38,00 77,4 50,00 0,76 µm: Bestellmerkmal "Messrohr Material", Option BB, TD...
Seite 78 Proline Promass P 300 Klemmstutzen exzentrisch ISO 2852, zu Rohr nach DIN11866 Reihe B 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option JEC [mm] [mm] [mm] [mm] 64,0 44,30 0,76 µm: Bestellmerkmal "Messrohr Material", Option BB, TD 0,38 µm elektropoliert: Bestellmerkmal "Messrohr Material", Option BC, TG Weitere Informationen "Exzentrische Clamps"...
Seite 79 Proline Promass P 300 Klemmverbindung exzentrisch BBS A0016909  45 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 BBS Quick-Connect (steril orbital) exzentrisch, zu Rohr nach DIN11866 Reihe A, Nutstutzen 1.4435 (316L)
Seite 80 Proline Promass P 300 Klemmverbindung exzentrisch Neumo BioConnect A0016906  46 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Klemmverbindung exzentrisch Neumo BioConnect, zu Rohr nach DIN 11866 Reihe C, Clampstutzen mit Rücksprung...
Seite 81 Proline Promass P 300 Gewindestutzen DIN 11851, zu Rohr nach DIN 11866 Reihe A 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option KCW [mm] [mm] [mm] [mm] Rd 34 × ¹⁄₈ Rd 34 × ¹⁄₈ Rd 52 × ¹⁄₆ Rd 65 × ¹⁄₆...
Seite 82 Proline Promass P 300 BBS Gewindestutzen (steril orbital), zu Rohr nach DIN 11866 Reihe A 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option BSC [mm] [mm] [mm] [mm] M22 ×1,5 10,00 M30 × 2 16,00 M42 × 2 26,00 M52 × 2 38,00 M68 ×...
Seite 83 Proline Promass P 300 Gewindestutzen ISO 2853, zu Rohr nach ISO 2037 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option JSD [mm] [mm] [mm] [mm] 50,65 35,60 64,10 48,60 0,76 µm: Bestellmerkmal "Messrohr Material", Option BB, TD 0,38 µm elektropoliert: Bestellmerkmal "Messrohr Material", Option BC, TG Zubehör...
Seite 84 Proline Promass P 300 Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  48 Maßeinheit mm (in) Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07) 136 (5.35) 114 (4.49) 103 (4.06) 7.0 (0.27) A0028921  49 Maßeinheit mm (in)
Seite 85 Proline Promass P 300 Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden. 70 (2.8) A0033597  51 Maßeinheit mm (in) Endress+Hauser...
Seite 86: Abmessungen In Us-Einheiten
Proline Promass P 300 Abmessungen in US-Einhei- Kompaktausführung A0033783 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 6,65 2,68 3,98 4,25 10,47 14,72 7,87 2,32 5,55 0,33 3,62 ½...
Seite 87 Proline Promass P 300 Bestellmerkmal "Gehäuse", Option B "Rostfrei, hygienisch" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 7,20 2,87 4,33 4,25 10,47 14,72 7,87 2,56 5,31 0,33 3,62 ½ 7,20 2,87 4,33 4,25...
Seite 88 Proline Promass P 300 Festflansch Neumo BioConnect A0016907  52 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in inch: +0,06 / –0,08 Flansch Neumo BioConnect (steril orbital), zu Rohr nach DIN 11866 Reihe A, Flansch mit Rücksprung 1.4435 (316L)
Seite 89 Proline Promass P 300 Tri-Clamp; zu Rohr nach DIN 11866 Reihe C 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option FHW Clamp [in] [in] [in] [in] [in] ³⁄₈ ½ 0,98 0,37 14,25 ½ ¾ 0,98 0,62 18,35 1,98 0,87 23,86 1½ 1 ½...
Seite 90 Proline Promass P 300 Tri-Clamp exzentrisch; zu Rohr nach DIN 11866 Reihe C 1.4435 (316L) Bestellmerkmal "Pro- Clamp [in] zessanschluss", Option [in] [in] [in] [in] 2,52 1,87 33,86 30 µin: Bestellmerkmal "Messrohr Material", Option BB, TD 15 µin elektropoliert: Bestellmerkmal "Messrohr Material", Option BC, TG Weitere Informationen "Exzentrische Clamps"...
Seite 91 Proline Promass P 300 Klemmverbindung exzentrisch Neumo BioConnect A0016906  55 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in inch: +0,06 / –0,08 Klemmverbindung exzentrisch Neumo BioConnect, zu Rohr nach DIN 11866 Reihe C, Clampstutzen mit Rücksprung...
Seite 92 Proline Promass P 300 Gewindestutzen SMS 1145 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option SAW [in] [in] [in] [in] ³⁄₈ Rd 40 × ¹⁄₆ 0,89 14,25 ½ Rd 40 × ¹⁄₆ 0,89 18,35 Rd 40 × ¹⁄₆ 0,89 23,86 1½ Rd 60 × ¹⁄₆...
Seite 93 Proline Promass P 300 Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  57 Maßeinheit mm (in) Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07) 136 (5.35) 114 (4.49) 103 (4.06) 7.0 (0.27) A0028921  58 Maßeinheit mm (in)
Seite 94: Gewicht
Proline Promass P 300 Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden. 70 (2.8) A0033597  60 Maßeinheit mm (in) Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen.
Seite 95 Proline Promass P 300 Fensterwerkstoff Bestellmerkmal "Gehäuse": • Option A "Alu, beschichtet": Glas • Option B "Rostfrei, hygienisch": Polycarbonat Dichtungen Bestellmerkmal "Gehäuse": Option B "Rostfrei, hygienisch": EPDM und Silikon Kabeleinführungen/-verschraubungen A0028352  61 Mögliche Kabeleinführungen/-verschraubungen Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½"...
Seite 96 Proline Promass P 300 Gerätestecker Elektrischer Anschluss Werkstoff Stecker M12x1 • Buchse: Rostfreier Stahl, 1.4404 (316L) • Kontaktträger: Polyamid • Kontakte: Messing vergoldet Gehäuse Messaufnehmer • Säuren- und laugenbeständige Außenoberfläche • Rostfreier Stahl, 1.4301 (304) Messrohre Rostfreier Stahl, 1.4435 BN2 (316L) Prozessanschlüsse...
Seite 97: Prozessanschlüsse
Proline Promass P 300 Prozessanschlüsse • Festflanschanschlüsse: • EN 1092-1 (DIN 2501) Flansch • EN 1092-1 (DIN 2512N) Flansch • ASME B16.5 Flansch • JIS B2220 Flansch • DIN 11864-2 Form A Flansch, DIN 11866 Reihe A, Bundflansch • BBS Flansch klein (steril orbital), DIN 11866 Reihe A, Nutflansch •...
Seite 98: Anzeige Und Bedienoberfläche
Proline Promass P 300 Anzeige und Bedienoberfläche Bedienkonzept Nutzerorientierte Menüstruktur für anwenderspezifische Aufgaben • Inbetriebnahme • Betrieb • Diagnose • Expertenebene Schnelle und sichere Inbetriebnahme • Geführte Menüs ("Make-it-run"-Wizards) für Anwendungen • Menüführung mit kurzen Erläuterungen der einzelnen Parameterfunktionen • Zugriff auf das Gerät via Webserver •...
Seite 99: Fernbedienung
Proline Promass P 300 Bedienelemente • Bedienung von außen ohne Öffnen des Gehäuses via Touch Control (3 optische Tasten): , ,  • Bedienelemente auch in den verschiedenen Zonen des explosionsgefährdeten Bereichs zugänglich Via abgesetztem Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  116.
Seite 100 Proline Promass P 300 A0028747  64 Möglichkeiten der Fernbedienung via HART-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) mit COM DTM "CDI Com- munication TCP/IP"...
Seite 101 Proline Promass P 300 A0028837  66 Möglichkeiten der Fernbedienung via FOUNDATION Fieldbus Netzwerk Automatisierungssystem Computer mit FOUNDATION Fieldbus Netzwerkkarte Industrienetzwerk High Speed Ethernet FF-HSE Netzwerk Segmentkoppler FF-HSE/FF-H1 FOUNDATION Fieldbus FF-H1 Netzwerk Versorgung FF-H1 Netzwerk T-Verteiler Messgerät Via PROFIBUS DP Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS DP verfügbar.
Seite 102 Proline Promass P 300 A0028838  68 Möglichkeiten der Fernbedienung via PROFIBUS PA Netzwerk Automatisierungssystem Computer mit PROFIBUS-Netzwerkkarte PROFIBUS DP Netzwerk Segmentkoppler PROFIBUS DP/PA PROFIBUS PA Netzwerk T-Verteiler Messgerät Via Modbus-RS485-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit Modbus-RS485-Ausgang verfüg- bar.
Seite 103 Proline Promass P 300 Sterntopologie A0032078  70 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Sterntopologie Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation) oder mit Electronic Data Sheet (EDS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B.
Seite 104 Proline Promass P 300 Sterntopologie A0026545  72 Möglichkeiten der Fernbedienung via PROFINET Netzwerk: Sterntopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
Seite 105: Serviceschnittstelle
Proline Promass P 300 Via APL-Netzwerk A0046117  74 Möglichkeiten der Fernbedienung via APL-Netzwerk Automatisierungssystem, z.B. Simatic S7 (Siemens) Ethernet-Switch, z.B. Scalance X204 (Siemens) Computer mit Webbrowser (z. B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z. B. FieldCare oder DeviceCare mit PROFINET COM DTM oder SIMATIC PDM mit FDI-Pack-...
Seite 106 Proline Promass P 300 A0027563  75 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Webserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" oder Mod- bus DTM Standard-Ethernet-Verbindungskabel mit RJ45-Stecker Serviceschnittstelle (CDI-RJ45) des Messgeräts mit Zugriff auf integrierten Webserver...
Seite 107: Netzwerk Integration
Proline Promass P 300 Verfügbare Antennen • Interne Antenne • Externe Antenne (optional) Bei schlechten Sende-/Empfangsbedingungen am Montageort. Als Zubehör verfügbar .  Jeweils nur 1 Antenne aktiv! Reichweite • Interne Antenne: Typischerweise 10 m (32 ft) • Externe Antenne: Typischerweise 50 m (164 ft) Werkstoffe (Externe Antenne) •...
Seite 108: Unterstützte Bedientools
Proline Promass P 300 Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unter- schiedlichen Bediengeräten und via verschiedene Schnittstellen erfolgen. Unterstützte Bedien- Bediengerät...
Seite 109: Historom Datenmanagement
Proline Promass P 300 • Flashen der Firmware-Version für z.B. Upgrade der Geräte-Firmware • Download Treiber für Systemintegration • Darstellung von bis zu 1000 gespeicherten Messwerten (Nur verfügbar mit dem Anwendungspa- ket Extended HistoROM →  115) Sonderdokumentation Webserver →  121 HistoROM Das Messgerät verfügt über ein HistoROM Datenmanagement.
Seite 110: Zertifikate Und Zulassungen
Instruments). Diese sind zusammen mit den zugewiesenen Normen in der entsprechenden UKCA-Konformitätserklärung aufgeführt. Durch Selektion der Bestelloption zur UKCA Kennzeich- nung bestätigt Endress+Hauser die erfolgreiche Prüfung und Bewertung des Geräts mit der Anbrin- gung des UKCA-Zeichens. Kontaktadresse Endress+Hauser UK: Endress+Hauser Ltd.
Seite 111: Ex-Zulassung
Proline Promass P 300 Ex-Zulassung Das Messgerät ist zum Einsatz im explosionsgefährdeten Bereich zertifiziert und die zu beachtenden Sicherheitshinweise im separaten Dokument "Safety Instructions" (XA) beigefügt. Dieses ist auf dem Typenschild referenziert. Geräte mit dem Bestellmerkmal "Zulassung; Messumformer + Sensor", Option BA, BB, BC oder BD besitzen das Schutzniveau (EPL) Ga/Gb (Zone 0 im Messrohr).
Seite 112: Lebensmitteltauglichkeit
Proline Promass P 300 Ex tb Zone 21 AEx/ Ex tb IIIC T** °C Db Lebensmitteltauglichkeit • 3-A-Zulassung • Nur Messgeräte mit dem Bestellmerkmal "Weitere Zulassung", Option LP "3A" verfügen über eine 3-A-Zulassung. • Die 3-A-Zulassung bezieht sich auf das Messgerät.
Seite 113: Zertifizierung Profibus
• Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) UK/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundle- genden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
Seite 114: Weitere Zertifizierungen
Proline Promass P 300 Funkzulassung Das Messgerät besitzt eine Funkzulassung. Detaillierte Informationen zur Funkzulassung: Sonderdokumentation →  121 Weitere Zertifizierungen CRN-Zulassung Für einige Gerätevarianten gibt es eine CRN-Zulassung. Für ein CRN-zugelassenes Gerät muss ein CRN-zugelassener Prozessanschluss mit einer CSA-Zulassung bestellt werden.
Seite 115: Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 116: Sonderdichte
Detaillierte Angaben: Sonderdokumentation zum Gerät. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.
Seite 117: Kommunikationsspezifisches Zubehör
Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. Den Bestellcode mit der Produktwurzel DK8003 verwenden. ...
Seite 118: Servicespezifisches Zubehör
Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 119: Systemkomponenten
Dokument "Fields of Activity" FA00006T Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 120: Geräteabhängige Zusatzdokumentation
Proline Promass P 300 Betriebsanleitung Messgerät Dokumentationscode HART FOUNDA- PROFIBUS PROFIBUS Modbus EtherNet/IP PROFINET PROFINET TION Field- RS485 mit Ether- net-APL Promass P 300 BA01489D BA01522D BA01511D BA01861D BA01500D BA01732D BA01743D BA02114D Beschreibung Geräteparameter Dokumentationscode FOUNDA- PROFINET TION Field- PROFIBUS...
Seite 121: Eingetragene Marken
Proline Promass P 300 Handbuch zur Funktionalen Sicherheit Inhalt Dokumentationscode Proline Promass 300 SD01727D Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD01614D Abgesetztes Anzeige- und Bedienmodul DKX001 SD01763D Funkzulassungen für WLAN-Schnittstelle für Anzeigemodul A309/A310 SD01793D OPC-UA-Server SD02039D Diese Sonderdokumentation ist nur bei Geräteausführungen mit HART-Ausgang verfügbar.
Seite 122 *71551580* 71551580 www.addresses.endress.com...
