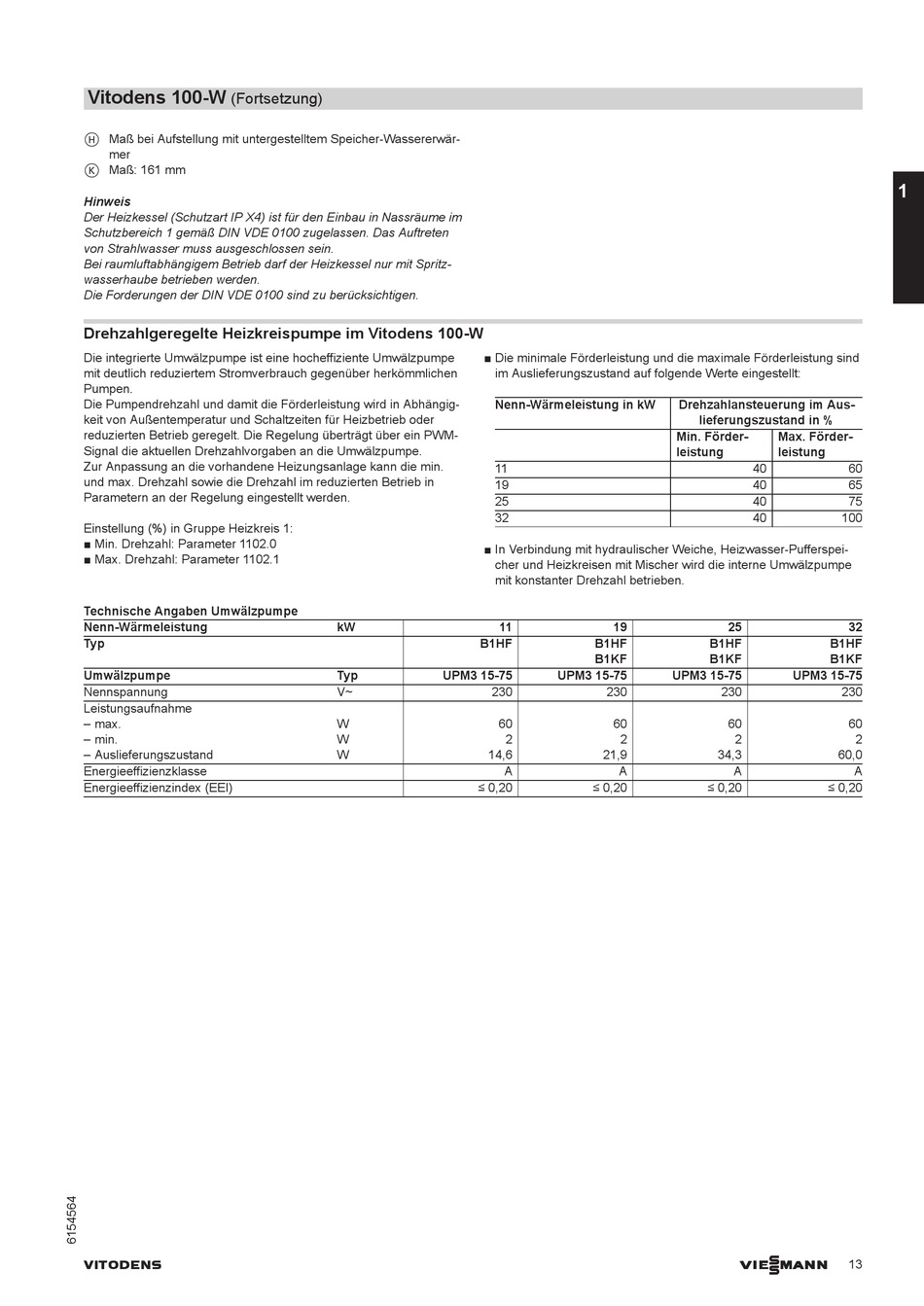

Vitodens 100-W
(Fortsetzung)
H Maß bei Aufstellung mit untergestelltem Speicher-Wassererwär-
mer
K Maß: 161 mm
Hinweis
Der Heizkessel (Schutzart IP X4) ist für den Einbau in Nassräume im
Schutzbereich 1 gemäß DIN VDE 0100 zugelassen. Das Auftreten
von Strahlwasser muss ausgeschlossen sein.
Bei raumluftabhängigem Betrieb darf der Heizkessel nur mit Spritz-
wasserhaube betrieben werden.
Die Forderungen der DIN VDE 0100 sind zu berücksichtigen.

Drehzahlgeregelte Heizkreispumpe im Vitodens 100-W

Die integrierte Umwälzpumpe ist eine hocheffiziente Umwälzpumpe
mit deutlich reduziertem Stromverbrauch gegenüber herkömmlichen
Pumpen.
Die Pumpendrehzahl und damit die Förderleistung wird in Abhängig-
keit von Außentemperatur und Schaltzeiten für Heizbetrieb oder
reduzierten Betrieb geregelt. Die Regelung überträgt über ein PWM-
Signal die aktuellen Drehzahlvorgaben an die Umwälzpumpe.
Zur Anpassung an die vorhandene Heizungsanlage kann die min.
und max. Drehzahl sowie die Drehzahl im reduzierten Betrieb in
Parametern an der Regelung eingestellt werden.
Einstellung (%) in Gruppe Heizkreis 1:
■ Min. Drehzahl: Parameter 1102.0
■ Max. Drehzahl: Parameter 1102.1
Technische Angaben Umwälzpumpe
Nenn-Wärmeleistung
Typ
Umwälzpumpe
Nennspannung
Leistungsaufnahme
– max.
– min.
– Auslieferungszustand
Energieeffizienzklasse
Energieeffizienzindex (EEI)
VITODENS
■ Die minimale Förderleistung und die maximale Förderleistung sind
im Auslieferungszustand auf folgende Werte eingestellt:
Nenn-Wärmeleistung in kW
11
19
25
32
■ In Verbindung mit hydraulischer Weiche, Heizwasser-Pufferspei-
cher und Heizkreisen mit Mischer wird die interne Umwälzpumpe
mit konstanter Drehzahl betrieben.
kW 11
B1HF
Typ UPM3 15-75
V~ 230
W 60
W 2
W 14,6
A
≤ 0,20
Drehzahlansteuerung im Aus-
lieferungszustand in %
Min. Förder-
leistung
19 25
B1HF B1HF
B1KF B1KF
UPM3 15-75 UPM3 15-75
230 230
60 60
2
21,9 34,3
A
≤ 0,20 ≤ 0,20
1
Max. Förder-
leistung
40 60
40 65
40 75
40 100
32
B1HF
B1KF
UPM3 15-75
230
60
2 2
60,0
A A
≤ 0,20
