Allgemeine Montagehinweise

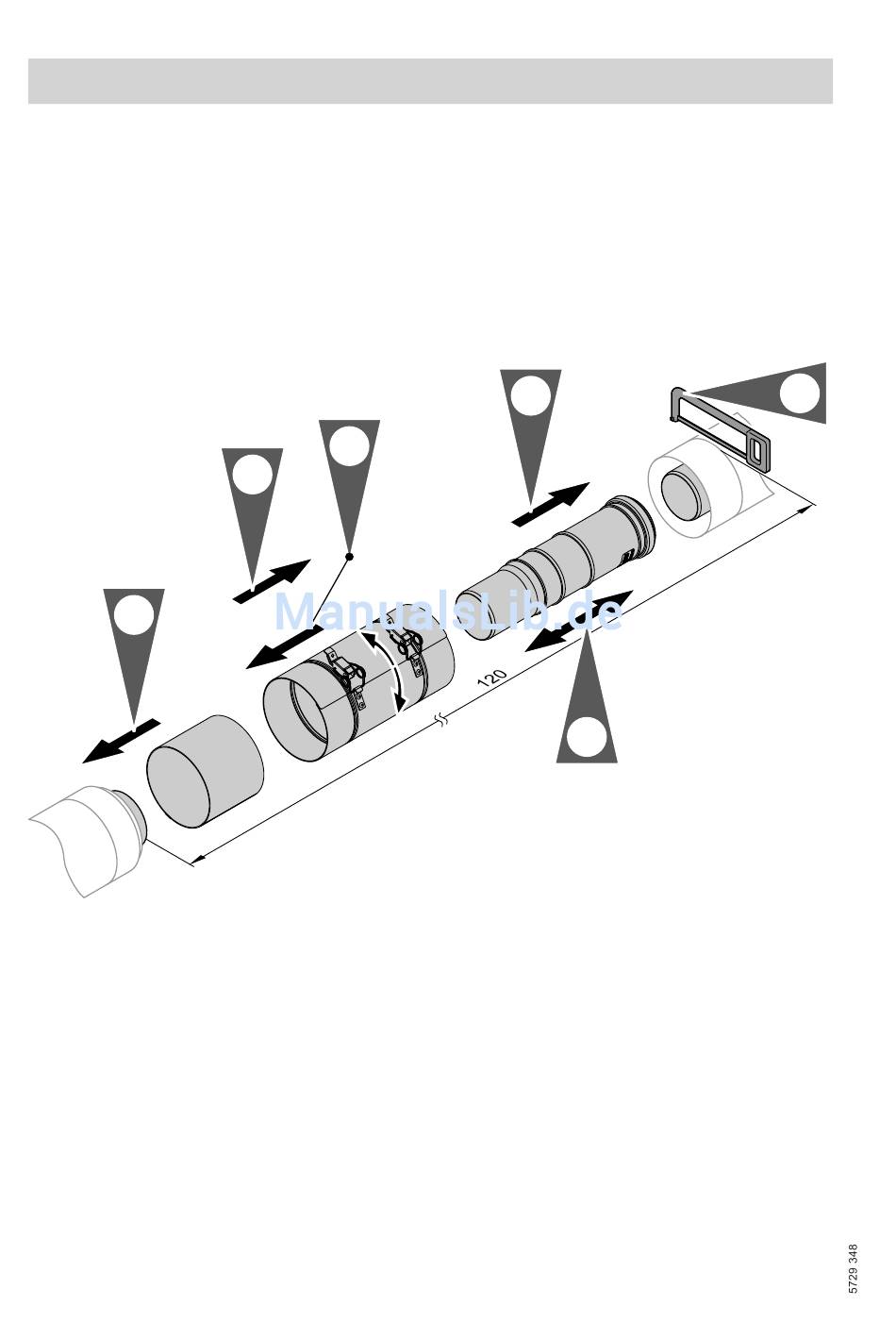

Montage der AZ-Schiebemuffe
Hinweis
Mit der Schiebemuffe kann ein Abstand
von ca. 45 mm ausgeglichen werden.
Über- oder Fehllängen vor der Montage
im ankommenden Rohr ausgleichen.
1.
1. Rohrstück in die Muffe des ankomm-
enden AZ-Bauteils schieben.
2. Weiterführendes AZ-Rohr so kürzen,
dass zwischen Rohrstück und AZ-
Rohr ein Abstand von 120 mm ent-
steht.
3. Schiebemuffe auf das weiterfüh-
rende Abgasrohr schieben.
6
6.
4.
(Fortsetzung)
3.
5.
4. Manschette öffnen und über das wei-
terführende AZ-Rohr schieben.
5. Schiebemuffe zurückziehen und auf
das ankommende Abgasrohr schie-
ben.
6. Manschette ausrichten und Spann-
verschlüsse schließen.
2.
