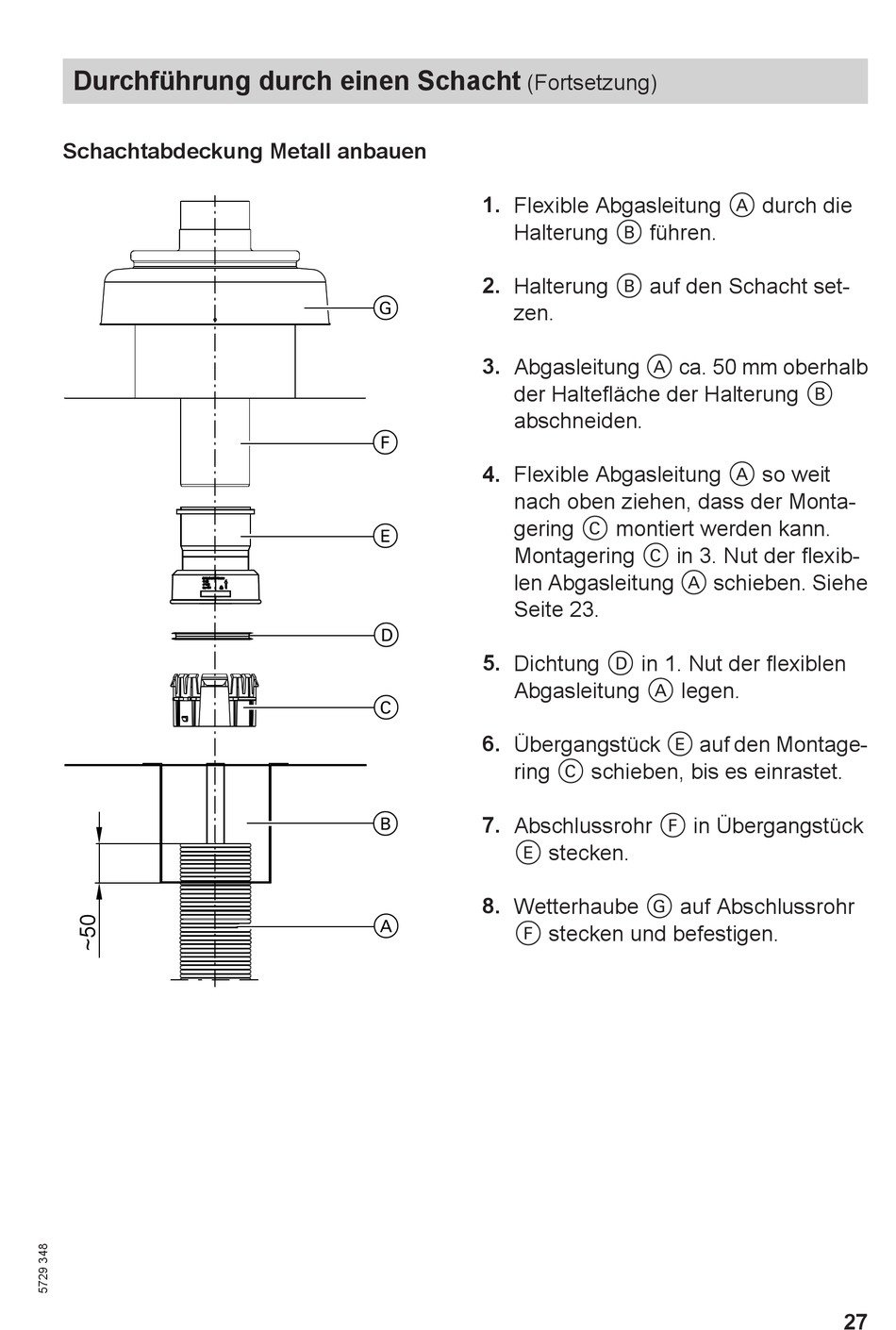

Durchführung durch einen Schacht
Schachtabdeckung Metall anbauen
(Fortsetzung)
1. Flexible Abgasleitung A durch die
Halterung B führen.
2. Halterung B auf den Schacht set-
G
zen.
3. Abgasleitung A ca. 50 mm oberhalb
der Haltefläche der Halterung B
abschneiden.
F
4. Flexible Abgasleitung A so weit
nach oben ziehen, dass der Monta-
gering C montiert werden kann.
E
Montagering C in 3. Nut der flexib-
len Abgasleitung A schieben. Siehe
Seite 23.
D
5. Dichtung D in 1. Nut der flexiblen
Abgasleitung A legen.
C
6. Übergangstück E auf den Montage-
ring C schieben, bis es einrastet.
B
7. Abschlussrohr F in Übergangstück
E stecken.
8. Wetterhaube G auf Abschlussrohr
A
F stecken und befestigen.
