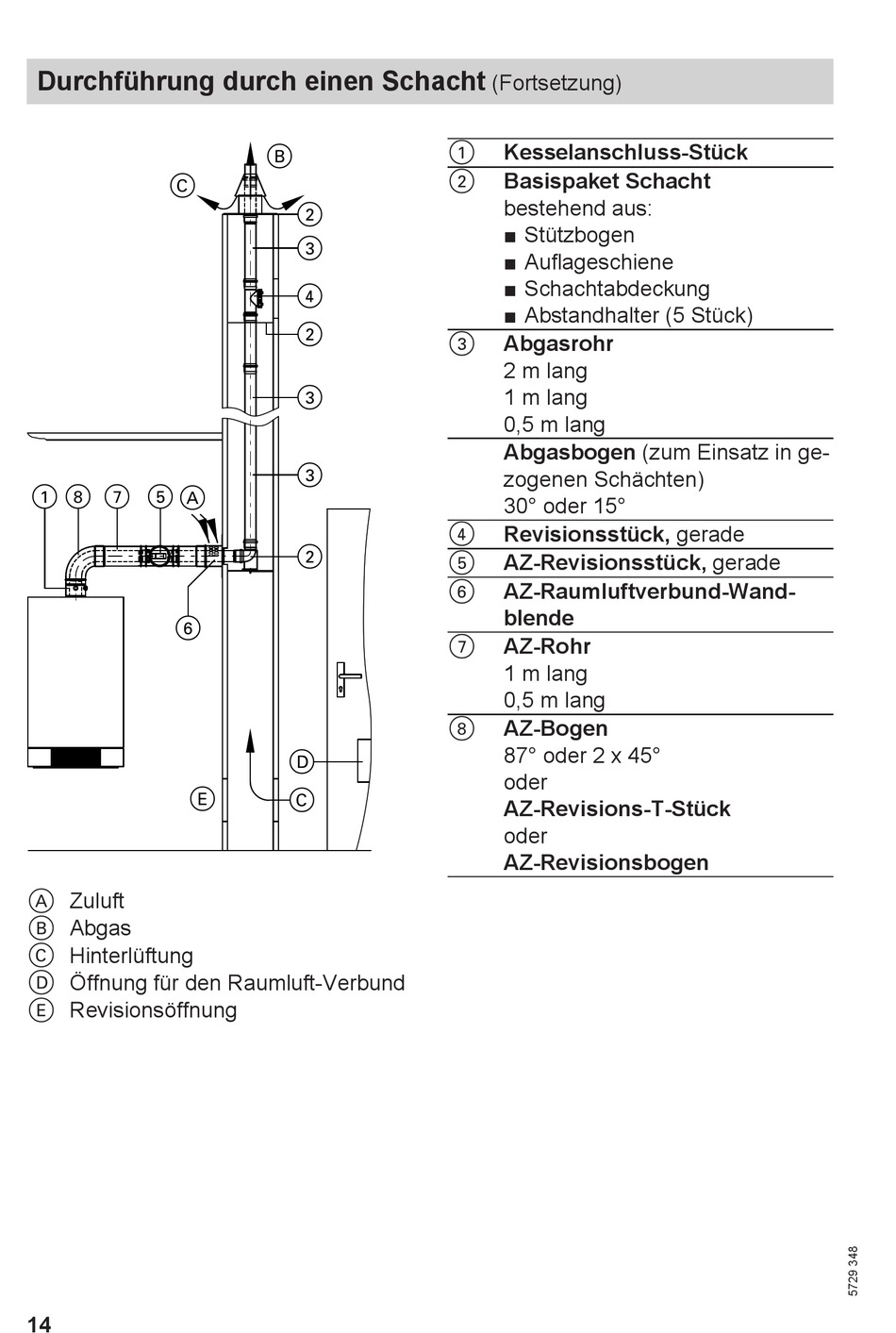

Durchführung durch einen Schacht
C
1 8 7 5
A
6
E
A Zuluft
B Abgas
C Hinterlüftung
D Öffnung für den Raumluft-Verbund
E Revisionsöffnung
14
B
2
3
4
2
3
3
2
D
C
(Fortsetzung)
1 Kesselanschluss-Stück
2 Basispaket Schacht
bestehend aus:
■ Stützbogen
■ Auflageschiene
■ Schachtabdeckung
■ Abstandhalter (5 Stück)
3 Abgasrohr
2 m lang
1 m lang
0,5 m lang
Abgasbogen (zum Einsatz in ge-
zogenen Schächten)
30° oder 15°
4
Revisionsstück, gerade
5 AZ-Revisionsstück, gerade
6 AZ-Raumluftverbund-Wand-
blende
7 AZ-Rohr
1 m lang
0,5 m lang
8 AZ-Bogen
87° oder 2 x 45°
oder
AZ-Revisions-T-Stück
oder
AZ-Revisionsbogen
