Viessmann Abgassystem Montageanleitung Seite 19

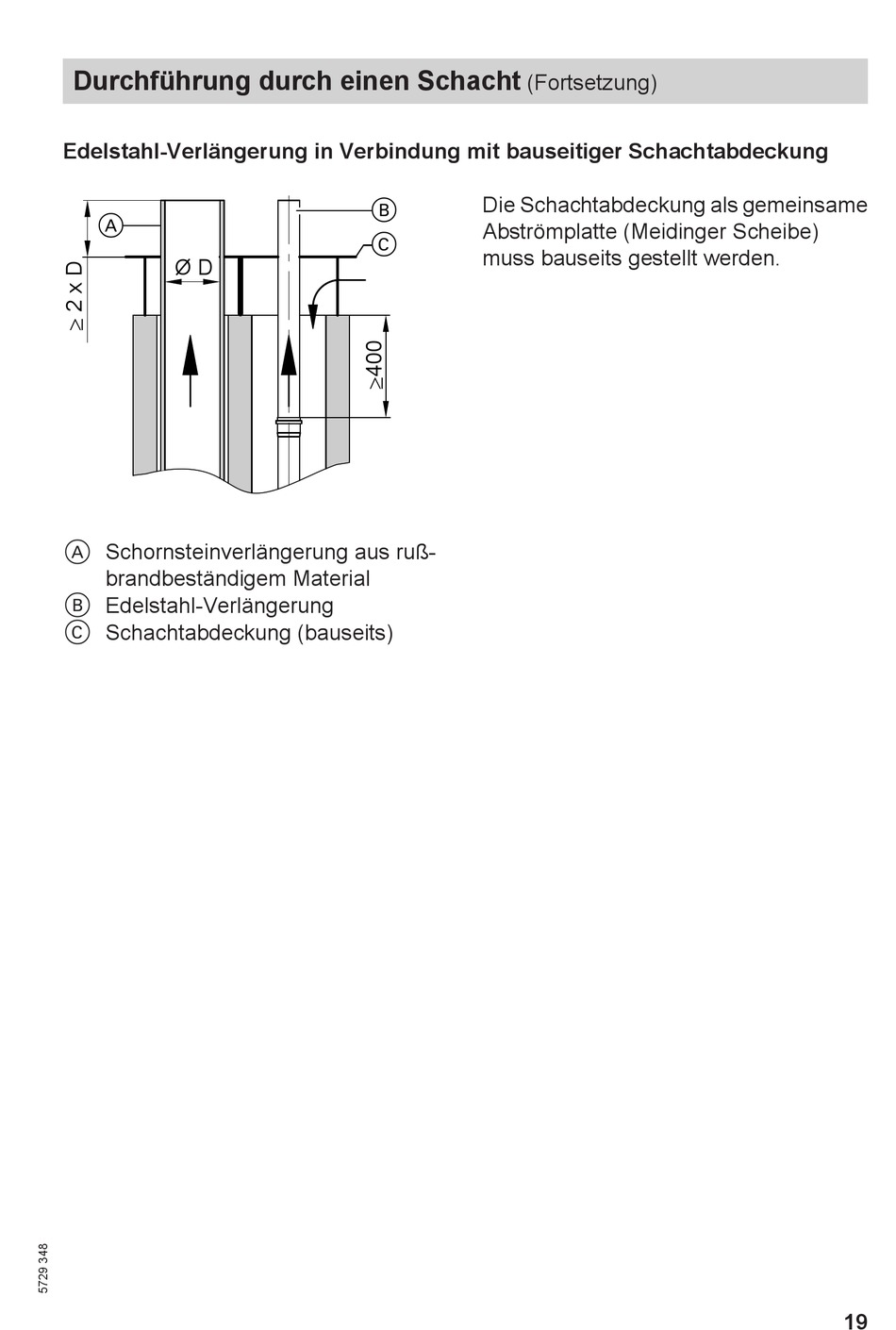

Durchführung durch einen Schacht
Edelstahl-Verlängerung in Verbindung mit bauseitiger Schachtabdeckung
A
Ø D
A Schornsteinverlängerung aus ruß-
brandbeständigem Material
B Edelstahl-Verlängerung
C Schachtabdeckung (bauseits)
(Fortsetzung)
Die Schachtabdeckung als gemeinsame
B
Abströmplatte (Meidinger Scheibe)
C
muss bauseits gestellt werden.
19
