Viessmann Abgassystem Montageanleitung Seite 23

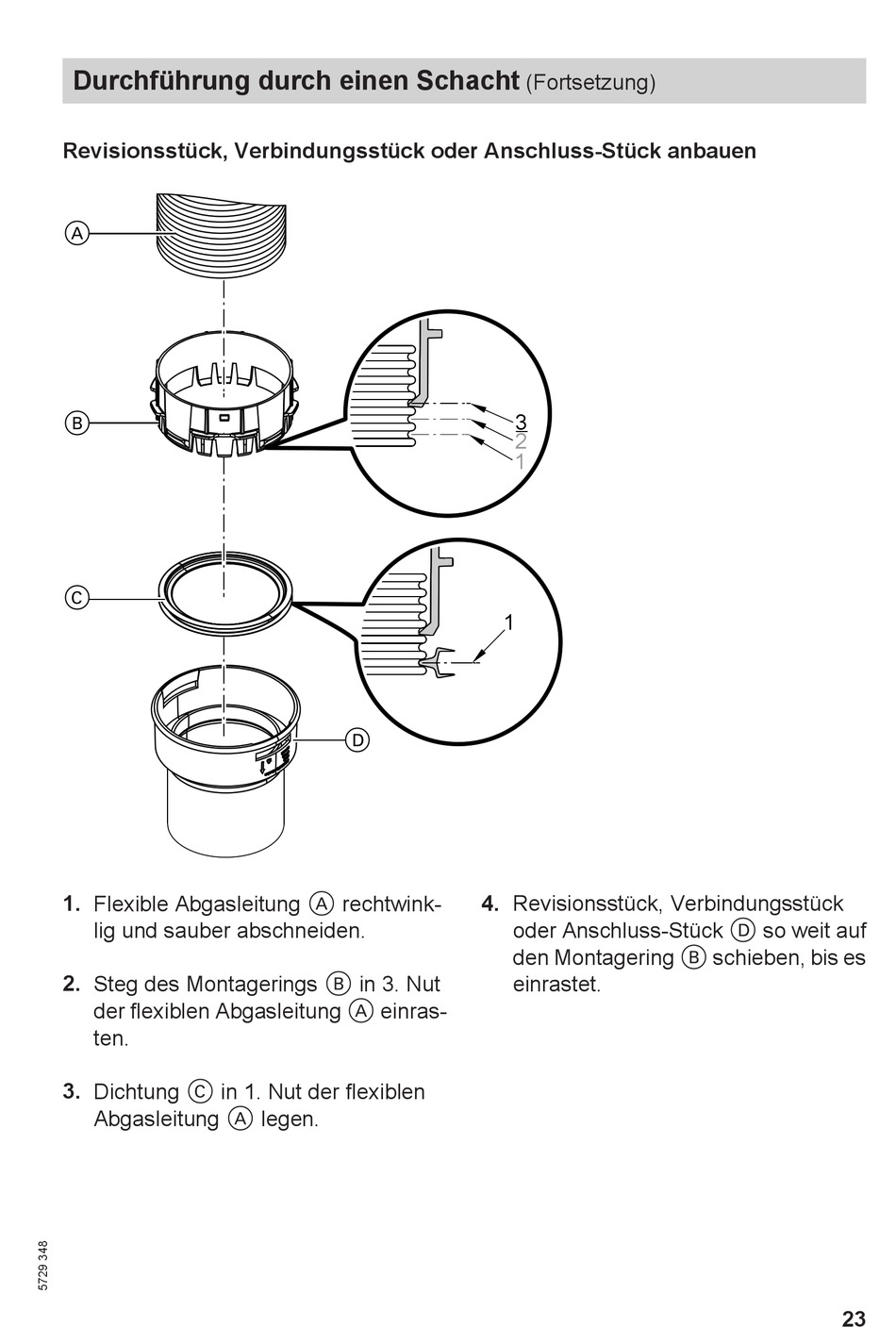

Durchführung durch einen Schacht
Revisionsstück, Verbindungsstück oder Anschluss-Stück anbauen
A
B
C
1. Flexible Abgasleitung A rechtwink-
lig und sauber abschneiden.
2. Steg des Montagerings B in 3. Nut
der flexiblen Abgasleitung A einras-
ten.
3. Dichtung C in 1. Nut der flexiblen
Abgasleitung A legen.
1
D
4. Revisionsstück, Verbindungsstück
(Fortsetzung)
3
2
1
oder Anschluss-Stück D so weit auf
den Montagering B schieben, bis es
einrastet.
23
