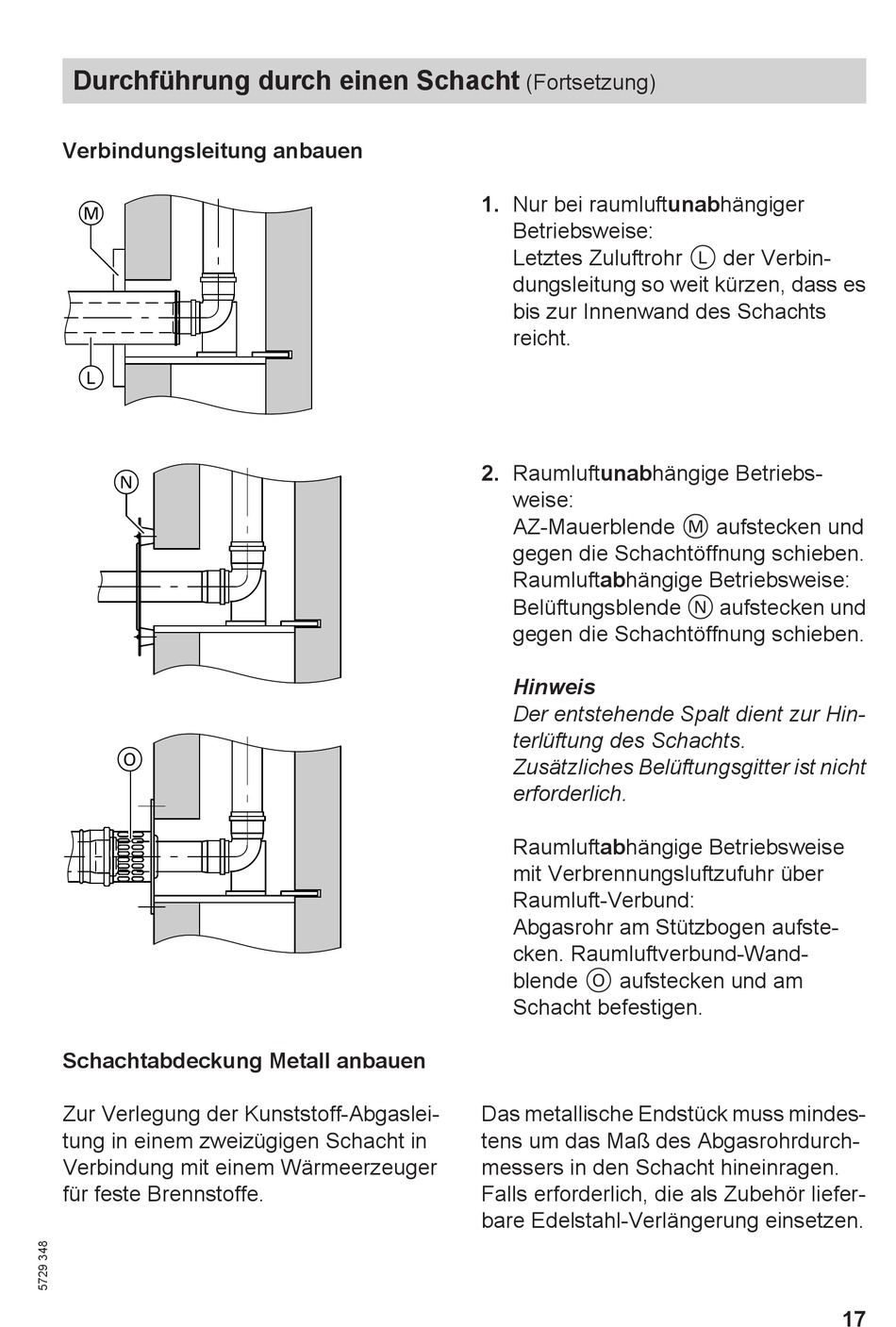

Durchführung durch einen Schacht
Verbindungsleitung anbauen
M
L
N
O
Schachtabdeckung Metall anbauen
Zur Verlegung der Kunststoff-Abgaslei-
tung in einem zweizügigen Schacht in
Verbindung mit einem Wärmeerzeuger
für feste Brennstoffe.
(Fortsetzung)
1. Nur bei raumluftunabhängiger
Betriebsweise:
Letztes Zuluftrohr L der Verbin-
dungsleitung so weit kürzen, dass es
bis zur Innenwand des Schachts
reicht.
2. Raumluftunabhängige Betriebs-
weise:
AZ-Mauerblende M aufstecken und
gegen die Schachtöffnung schieben.
Raumluftabhängige Betriebsweise:
Belüftungsblende N aufstecken und
gegen die Schachtöffnung schieben.
Hinweis
Der entstehende Spalt dient zur Hin-
terlüftung des Schachts.
Zusätzliches Belüftungsgitter ist nicht
erforderlich.
Raumluftabhängige Betriebsweise
mit Verbrennungsluftzufuhr über
Raumluft-Verbund:
Abgasrohr am Stützbogen aufste-
cken. Raumluftverbund-Wand-
blende O aufstecken und am
Schacht befestigen.
Das metallische Endstück muss mindes-
tens um das Maß des Abgasrohrdurch-
messers in den Schacht hineinragen.
Falls erforderlich, die als Zubehör liefer-
bare Edelstahl-Verlängerung einsetzen.
