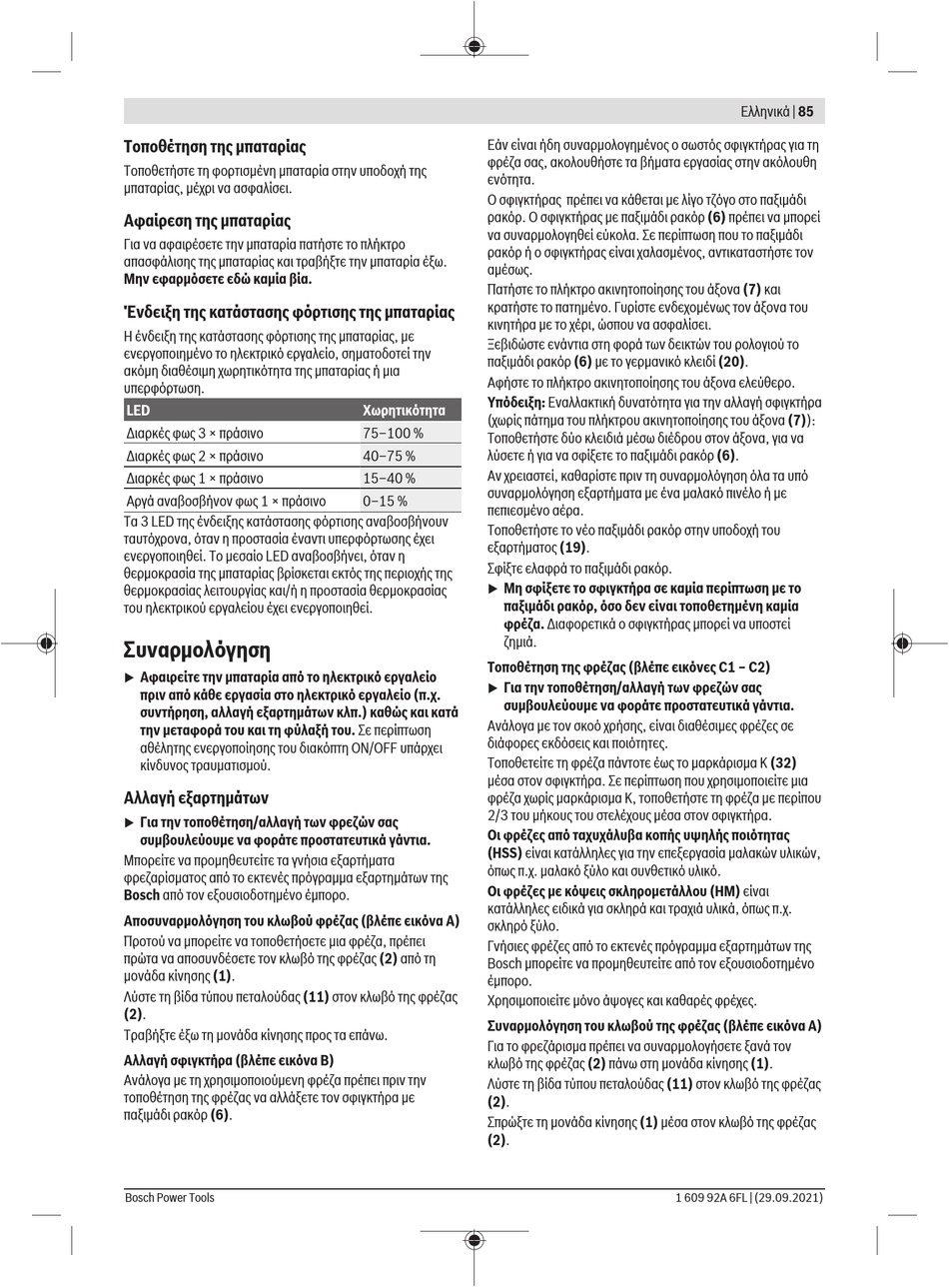

Bosch AdvancedTrimRouter 18V-8 Originalbetriebsanleitung Seite 85

Τοποθέτηση της μπαταρίας
Τοποθετήστε τη φορτισμένη μπαταρία στην υποδοχή της
μπαταρίας, μέχρι να ασφαλίσει.
Αφαίρεση της μπαταρίας
Για να αφαιρέσετε την μπαταρία πατήστε το πλήκτρο
απασφάλισης της μπαταρίας και τραβήξτε την μπαταρία έξω.
Μην εφαρμόσετε εδώ καμία βία.
Ένδειξη της κατάστασης φόρτισης της μπαταρίας
Η ένδειξη της κατάστασης φόρτισης της μπαταρίας, με
ενεργοποιημένο το ηλεκτρικό εργαλείο, σηματοδοτεί την
ακόμη διαθέσιμη χωρητικότητα της μπαταρίας ή μια
υπερφόρτωση.
LED
Διαρκές φως 3 × πράσινο
Διαρκές φως 2 × πράσινο
Διαρκές φως 1 × πράσινο
Αργά αναβοσβήνον φως 1 × πράσινο
Τα 3 LED της ένδειξης κατάστασης φόρτισης αναβοσβήνουν
ταυτόχρονα, όταν η προστασία έναντι υπερφόρτωσης έχει
ενεργοποιηθεί. Το μεσαίο LED αναβοσβήνει, όταν η
θερμοκρασία της μπαταρίας βρίσκεται εκτός της περιοχής της
θερμοκρασίας λειτουργίας και/ή η προστασία θερμοκρασίας
του ηλεκτρικού εργαλείου έχει ενεργοποιηθεί.
Συναρμολόγηση
Αφαιρείτε την μπαταρία από το ηλεκτρικό εργαλείο
u
πριν από κάθε εργασία στο ηλεκτρικό εργαλείο (π.χ.
συντήρηση, αλλαγή εξαρτημάτων κλπ.) καθώς και κατά
την μεταφορά του και τη φύλαξή του. Σε περίπτωση
αθέλητης ενεργοποίησης του διακόπτη ON/OFF υπάρχει
κίνδυνος τραυματισμού.
Αλλαγή εξαρτημάτων
Για την τοποθέτηση/αλλαγή των φρεζών σας
u
συμβουλεύουμε να φοράτε προστατευτικά γάντια.
Μπορείτε να προμηθευτείτε τα γνήσια εξαρτήματα
φρεζαρίσματος από το εκτενές πρόγραμμα εξαρτημάτων της
Bosch από τον εξουσιοδοτημένο έμπορο.
Αποσυναρμολόγηση του κλωβού φρέζας (βλέπε εικόνα A)
Προτού να μπορείτε να τοποθετήσετε μια φρέζα, πρέπει
πρώτα να αποσυνδέσετε τον κλωβό της φρέζας (2) από τη
μονάδα κίνησης (1).
Λύστε τη βίδα τύπου πεταλούδας (11) στον κλωβό της φρέζας
(2).
Τραβήξτε έξω τη μονάδα κίνησης προς τα επάνω.
Αλλαγή σφιγκτήρα (βλέπε εικόνα B)
Ανάλογα με τη χρησιμοποιούμενη φρέζα πρέπει πριν την
τοποθέτηση της φρέζας να αλλάξετε τον σφιγκτήρα με
παξιμάδι ρακόρ (6).
Bosch Power Tools
Εάν είναι ήδη συναρμολογημένος ο σωστός σφιγκτήρας για τη
φρέζα σας, ακολουθήστε τα βήματα εργασίας στην ακόλουθη
ενότητα.
Ο σφιγκτήρας πρέπει να κάθεται με λίγο τζόγο στο παξιμάδι
ρακόρ. Ο σφιγκτήρας με παξιμάδι ρακόρ (6) πρέπει να μπορεί
να συναρμολογηθεί εύκολα. Σε περίπτωση που το παξιμάδι
ρακόρ ή ο σφιγκτήρας είναι χαλασμένος, αντικαταστήστε τον
αμέσως.
Πατήστε το πλήκτρο ακινητοποίησης του άξονα (7) και
κρατήστε το πατημένο. Γυρίστε ενδεχομένως τον άξονα του
κινητήρα με το χέρι, ώσπου να ασφαλίσει.
Ξεβιδώστε ενάντια στη φορά των δεικτών του ρολογιού το
παξιμάδι ρακόρ (6) με το γερμανικό κλειδί (20).
Αφήστε το πλήκτρο ακινητοποίησης του άξονα ελεύθερο.
Υπόδειξη: Εναλλακτική δυνατότητα για την αλλαγή σφιγκτήρα
Χωρητικότητα
(χωρίς πάτημα του πλήκτρου ακινητοποίησης του άξονα (7)):
75–100 %
Τοποθετήστε δύο κλειδιά μέσω διέδρου στον άξονα, για να
λύσετε ή για να σφίξετε το παξιμάδι ρακόρ (6).
40–75 %
Αν χρειαστεί, καθαρίστε πριν τη συναρμολόγηση όλα τα υπό
15–40 %
συναρμολόγηση εξαρτήματα με ένα μαλακό πινέλο ή με
0–15 %
πεπιεσμένο αέρα.
Τοποθετήστε το νέο παξιμάδι ρακόρ στην υποδοχή του
εξαρτήματος (19).
Σφίξτε ελαφρά το παξιμάδι ρακόρ.
Μη σφίξετε το σφιγκτήρα σε καμία περίπτωση με το
u
παξιμάδι ρακόρ, όσο δεν είναι τοποθετημένη καμία
φρέζα. Διαφορετικά ο σφιγκτήρας μπορεί να υποστεί
ζημιά.
Τοποθέτηση της φρέζας (βλέπε εικόνες C1 – C2)
Για την τοποθέτηση/αλλαγή των φρεζών σας
u
συμβουλεύουμε να φοράτε προστατευτικά γάντια.
Ανάλογα με τον σκοό χρήσης, είναι διαθέσιμες φρέζες σε
διάφορες εκδόσεις και ποιότητες.
Τοποθετείτε τη φρέζα πάντοτε έως το μαρκάρισμα K (32)
μέσα στον σφιγκτήρα. Σε περίπτωση που χρησιμοποιείτε μια
φρέζα χωρίς μαρκάρισμα K, τοποθετήστε τη φρέζα με περίπου
2/3 του μήκους του στελέχους μέσα στον σφιγκτήρα.
Οι φρέζες από ταχυχάλυβα κοπής υψηλής ποιότητας
(HSS) είναι κατάλληλες για την επεξεργασία μαλακών υλικών,
όπως π.χ. μαλακό ξύλο και συνθετικό υλικό.
Οι φρέζες με κόψεις σκληρομετάλλου (HM) είναι
κατάλληλες ειδικά για σκληρά και τραχιά υλικά, όπως π.χ.
σκληρό ξύλο.
Γνήσιες φρέζες από το εκτενές πρόγραμμα εξαρτημάτων της
Bosch μπορείτε να προμηθευτείτε από τον εξουσιοδοτημένο
έμπορο.
Χρησιμοποιείτε μόνο άψογες και καθαρές φρέχες.
Συναρμολόγηση του κλωβού της φρέζας (βλέπε εικόνα A)
Για το φρεζάρισμα πρέπει να συναρμολογήσετε ξανά τον
κλωβό της φρέζας (2) πάνω στη μονάδα κίνησης (1).
Λύστε τη βίδα τύπου πεταλούδας (11) στον κλωβό της φρέζας
(2).
Σπρώξτε τη μονάδα κίνησης (1) μέσα στον κλωβό της φρέζας
(2).
Ελληνικά | 85
1 609 92A 6FL | (29.09.2021)
