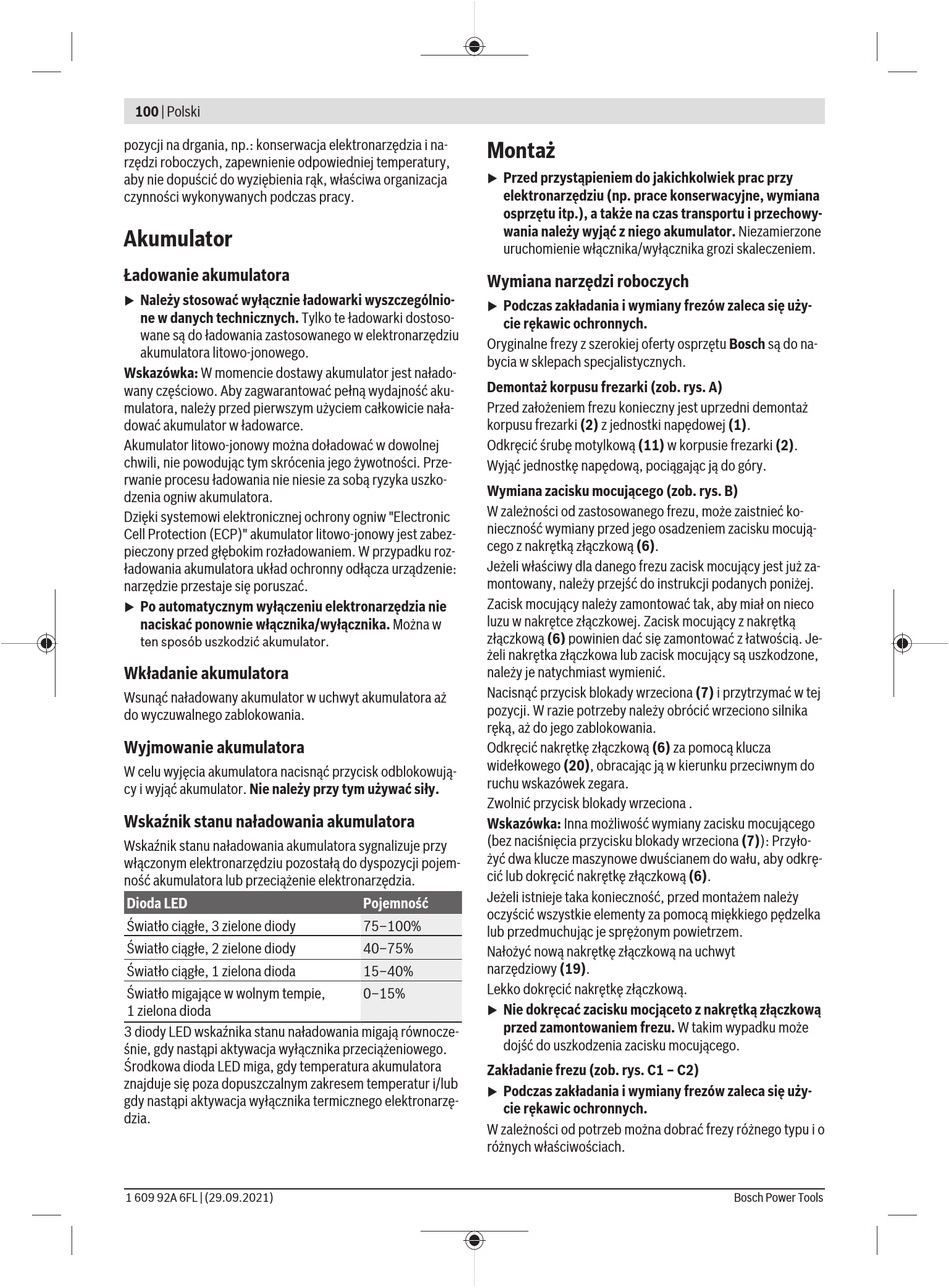

100 | Polski
pozycji na drgania, np.: konserwacja elektronarzędzia i na-
rzędzi roboczych, zapewnienie odpowiedniej temperatury,
aby nie dopuścić do wyziębienia rąk, właściwa organizacja
czynności wykonywanych podczas pracy.
Akumulator
Ładowanie akumulatora
Należy stosować wyłącznie ładowarki wyszczególnio-
u
ne w danych technicznych. Tylko te ładowarki dostoso-
wane są do ładowania zastosowanego w elektronarzędziu
akumulatora litowo-jonowego.
Wskazówka: W momencie dostawy akumulator jest nałado-
wany częściowo. Aby zagwarantować pełną wydajność aku-
mulatora, należy przed pierwszym użyciem całkowicie nała-
dować akumulator w ładowarce.
Akumulator litowo-jonowy można doładować w dowolnej
chwili, nie powodując tym skrócenia jego żywotności. Prze-
rwanie procesu ładowania nie niesie za sobą ryzyka uszko-
dzenia ogniw akumulatora.
Dzięki systemowi elektronicznej ochrony ogniw "Electronic
Cell Protection (ECP)" akumulator litowo-jonowy jest zabez-
pieczony przed głębokim rozładowaniem. W przypadku roz-
ładowania akumulatora układ ochronny odłącza urządzenie:
narzędzie przestaje się poruszać.
Po automatycznym wyłączeniu elektronarzędzia nie
u
naciskać ponownie włącznika/wyłącznika. Można w
ten sposób uszkodzić akumulator.
Wkładanie akumulatora
Wsunąć naładowany akumulator w uchwyt akumulatora aż
do wyczuwalnego zablokowania.

Wyjmowanie akumulatora

W celu wyjęcia akumulatora nacisnąć przycisk odblokowują-
cy i wyjąć akumulator. Nie należy przy tym używać siły.
Wskaźnik stanu naładowania akumulatora
Wskaźnik stanu naładowania akumulatora sygnalizuje przy
włączonym elektronarzędziu pozostałą do dyspozycji pojem-
ność akumulatora lub przeciążenie elektronarzędzia.
Dioda LED
Światło ciągłe, 3 zielone diody
Światło ciągłe, 2 zielone diody
Światło ciągłe, 1 zielona dioda
Światło migające w wolnym tempie,
1 zielona dioda
3 diody LED wskaźnika stanu naładowania migają równocze-
śnie, gdy nastąpi aktywacja wyłącznika przeciążeniowego.
Środkowa dioda LED miga, gdy temperatura akumulatora
znajduje się poza dopuszczalnym zakresem temperatur i/lub
gdy nastąpi aktywacja wyłącznika termicznego elektronarzę-
dzia.
1 609 92A 6FL | (29.09.2021)
Montaż
Przed przystąpieniem do jakichkolwiek prac przy
u
elektronarzędziu (np. prace konserwacyjne, wymiana
osprzętu itp.), a także na czas transportu i przechowy-
wania należy wyjąć z niego akumulator. Niezamierzone
uruchomienie włącznika/wyłącznika grozi skaleczeniem.
Wymiana narzędzi roboczych
Podczas zakładania i wymiany frezów zaleca się uży-
u
cie rękawic ochronnych.
Oryginalne frezy z szerokiej oferty osprzętu Bosch są do na-
bycia w sklepach specjalistycznych.
Demontaż korpusu frezarki (zob. rys. A)
Przed założeniem frezu konieczny jest uprzedni demontaż
korpusu frezarki (2) z jednostki napędowej (1).
Odkręcić śrubę motylkową (11) w korpusie frezarki (2).
Wyjąć jednostkę napędową, pociągając ją do góry.
Wymiana zacisku mocującego (zob. rys. B)
W zależności od zastosowanego frezu, może zaistnieć ko-
nieczność wymiany przed jego osadzeniem zacisku mocują-
cego z nakrętką złączkową (6).
Jeżeli właściwy dla danego frezu zacisk mocujący jest już za-
montowany, należy przejść do instrukcji podanych poniżej.
Zacisk mocujący należy zamontować tak, aby miał on nieco
luzu w nakrętce złączkowej. Zacisk mocujący z nakrętką
złączkową (6) powinien dać się zamontować z łatwością. Je-
żeli nakrętka złączkowa lub zacisk mocujący są uszkodzone,
należy je natychmiast wymienić.
Nacisnąć przycisk blokady wrzeciona (7) i przytrzymać w tej
pozycji. W razie potrzeby należy obrócić wrzeciono silnika
ręką, aż do jego zablokowania.
Odkręcić nakrętkę złączkową (6) za pomocą klucza
widełkowego (20), obracając ją w kierunku przeciwnym do
ruchu wskazówek zegara.
Zwolnić przycisk blokady wrzeciona .
Wskazówka: Inna możliwość wymiany zacisku mocującego
(bez naciśnięcia przycisku blokady wrzeciona (7)): Przyło-
żyć dwa klucze maszynowe dwuścianem do wału, aby odkrę-
cić lub dokręcić nakrętkę złączkową (6).
Jeżeli istnieje taka konieczność, przed montażem należy
Pojemność
oczyścić wszystkie elementy za pomocą miękkiego pędzelka
75–100%
lub przedmuchując je sprężonym powietrzem.
40–75%
Nałożyć nową nakrętkę złączkową na uchwyt
narzędziowy (19).
15–40%
Lekko dokręcić nakrętkę złączkową.
0–15%
Nie dokręcać zacisku mocjąceto z nakrętką złączkową
u
przed zamontowaniem frezu. W takim wypadku może
dojść do uszkodzenia zacisku mocującego.
Zakładanie frezu (zob. rys. C1 – C2)
Podczas zakładania i wymiany frezów zaleca się uży-
u
cie rękawic ochronnych.
W zależności od potrzeb można dobrać frezy różnego typu i o
różnych właściwościach.
