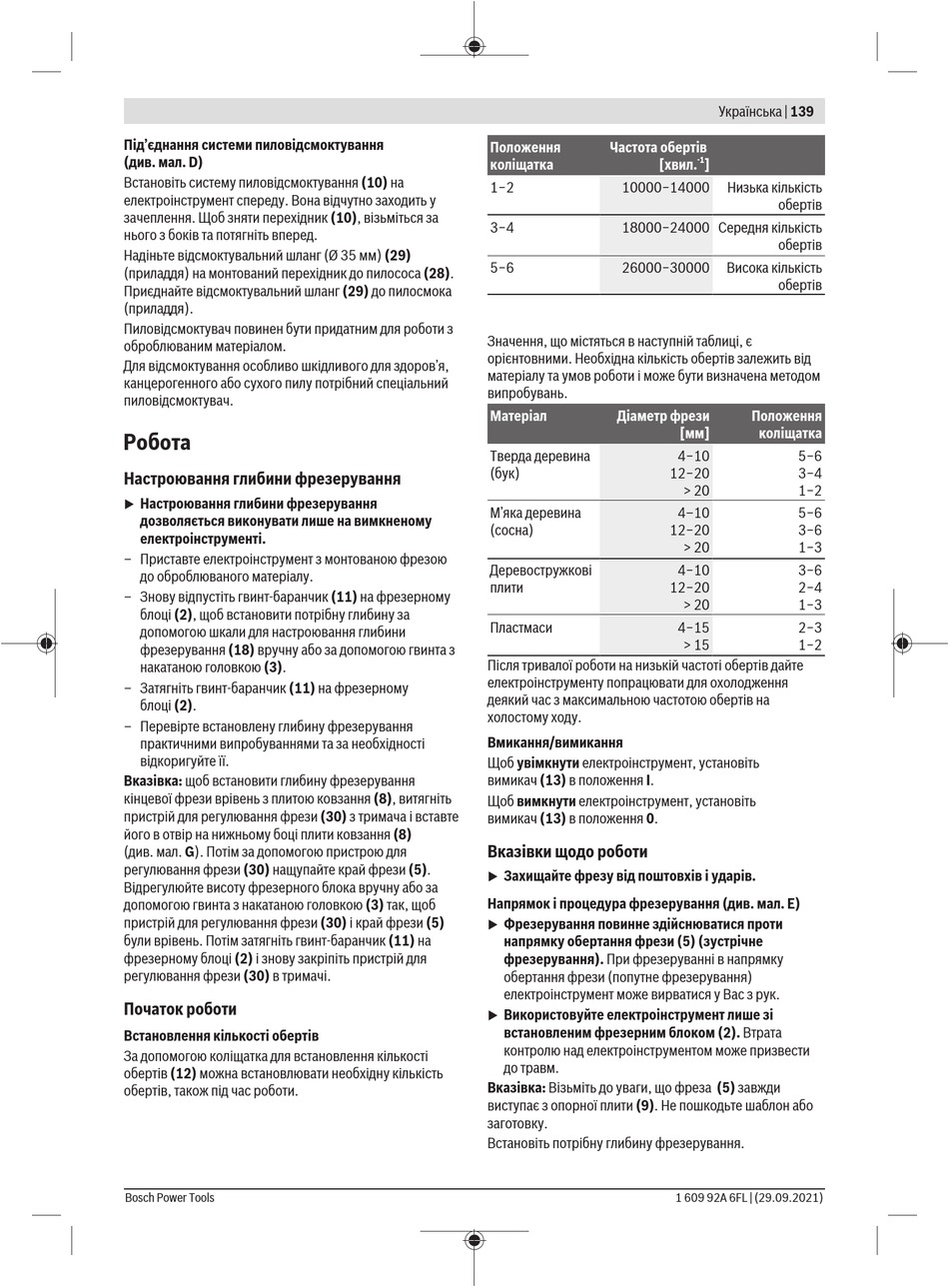

Під'єднання системи пиловідсмоктування
(див. мал. D)
Встановіть систему пиловідсмоктування (10) на
електроінструмент спереду. Вона відчутно заходить у
зачеплення. Щоб зняти перехідник (10), візьміться за
нього з боків та потягніть вперед.
Надіньте відсмоктувальний шланг (Ø 35 мм) (29)
(приладдя) на монтований перехідник до пилососа (28).
Приєднайте відсмоктувальний шланг (29) до пилосмока
(приладдя).
Пиловідсмоктувач повинен бути придатним для роботи з
оброблюваним матеріалом.
Для відсмоктування особливо шкідливого для здоров'я,
канцерогенного або сухого пилу потрібний спеціальний
пиловідсмоктувач.
Робота
Настроювання глибини фрезерування
Настроювання глибини фрезерування
u
дозволяється виконувати лише на вимкненому
електроінструменті.
– Приставте електроінструмент з монтованою фрезою
до оброблюваного матеріалу.
– Знову відпустіть гвинт-баранчик (11) на фрезерному
блоці (2), щоб встановити потрібну глибину за
допомогою шкали для настроювання глибини
фрезерування (18) вручну або за допомогою гвинта з
накатаною головкою (3).
– Затягніть гвинт-баранчик (11) на фрезерному
блоці (2).
– Перевірте встановлену глибину фрезерування
практичними випробуваннями та за необхідності
відкоригуйте її.
Вказівка: щоб встановити глибину фрезерування
кінцевої фрези врівень з плитою ковзання (8), витягніть
пристрій для регулювання фрези (30) з тримача і вставте
його в отвір на нижньому боці плити ковзання (8)
(див. мал. G). Потім за допомогою пристрою для
регулювання фрези (30) нащупайте край фрези (5).
Відрегулюйте висоту фрезерного блока вручну або за
допомогою гвинта з накатаною головкою (3) так, щоб
пристрій для регулювання фрези (30) і край фрези (5)
були врівень. Потім затягніть гвинт-баранчик (11) на
фрезерному блоці (2) і знову закріпіть пристрій для
регулювання фрези (30) в тримачі.
Початок роботи
Встановлення кількості обертів
За допомогою коліщатка для встановлення кількості
обертів (12) можна встановлювати необхідну кількість
обертів, також під час роботи.
Bosch Power Tools
Положення
Частота обертів
коліщатка
[хвил.
1−2
10000−14000
3−4
18000−24000 Середня кількість
5−6
26000−30000
Значення, що містяться в наступній таблиці, є
орієнтовними. Необхідна кількість обертів залежить від
матеріалу та умов роботи і може бути визначена методом
випробувань.
Матеріал
Діаметр фрези
Тверда деревина
(бук)
М'яка деревина
(сосна)
Деревостружкові
плити
Пластмаси
Після тривалої роботи на низькій частоті обертів дайте
електроінструменту попрацювати для охолодження
деякий час з максимальною частотою обертів на
холостому ходу.
Вмикання/вимикання
Щоб увімкнути електроінструмент, установіть
вимикач (13) в положення I.
Щоб вимкнути електроінструмент, установіть
вимикач (13) в положення 0.
Вказівки щодо роботи
Захищайте фрезу від поштовхів і ударів.
u
Напрямок і процедура фрезерування (див. мал. E)
Фрезерування повинне здійснюватися проти
u
напрямку обертання фрези (5) (зустрічне
фрезерування). При фрезеруванні в напрямку
обертання фрези (попутне фрезерування)
електроінструмент може вирватися у Вас з рук.
Використовуйте електроінструмент лише зі
u
встановленим фрезерним блоком (2). Втрата
контролю над електроінструментом може призвести
до травм.
Вказівка: Візьміть до уваги, що фреза (5) завжди
виступає з опорної плити (9). Не пошкодьте шаблон або
заготовку.
Встановіть потрібну глибину фрезерування.
Українська | 139
-1
]
Низька кількість
обертів
обертів
Висока кількість
обертів
Положення
[мм]
коліщатка
4−10
5−6
12−20
3−4
> 20
1−2
4–10
5−6
12−20
3−6
> 20
1−3
4−10
3−6
12−20
2−4
> 20
1−3
4−15
2−3
> 15
1−2
1 609 92A 6FL | (29.09.2021)
