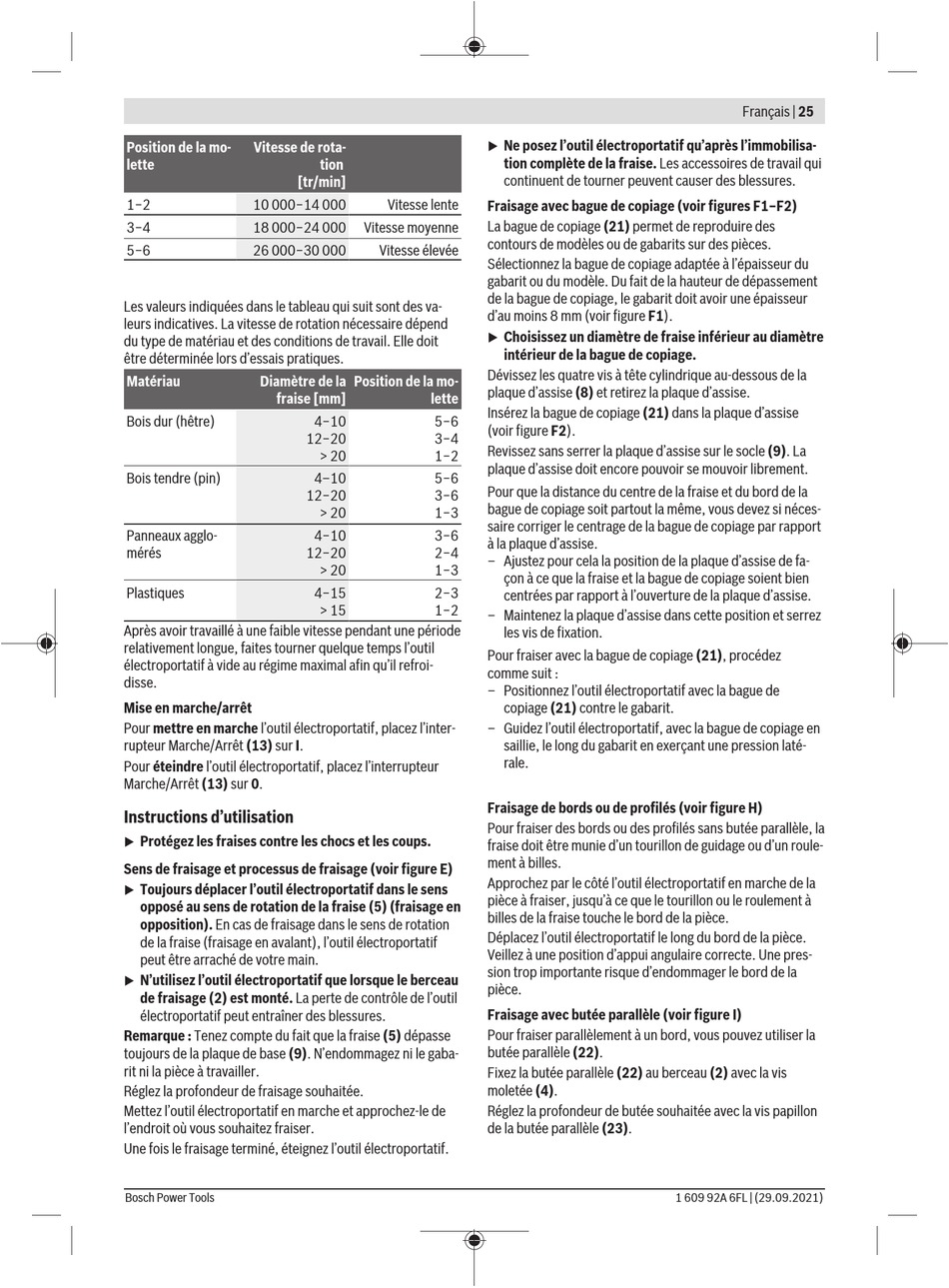

Position de la mo- Vitesse de rota-
lette
[tr/min]
1−2 10 000−14 000
3−4 18 000−24 000
5−6 26 000−30 000
Les valeurs indiquées dans le tableau qui suit sont des va-
leurs indicatives. La vitesse de rotation nécessaire dépend
du type de matériau et des conditions de travail. Elle doit
être déterminée lors d'essais pratiques.
Matériau Diamètre de la
fraise [mm]
Bois dur (hêtre)
Bois tendre (pin)
Panneaux agglo-
mérés
Plastiques
Après avoir travaillé à une faible vitesse pendant une période
relativement longue, faites tourner quelque temps l'outil
électroportatif à vide au régime maximal afin qu'il refroi-
disse.
Mise en marche/arrêt
Pour mettre en marche l'outil électroportatif, placez l'inter-
rupteur Marche/Arrêt (13) sur I.
Pour éteindre l'outil électroportatif, placez l'interrupteur
Marche/Arrêt (13) sur 0.
Instructions d'utilisation
Protégez les fraises contre les chocs et les coups.
u
Sens de fraisage et processus de fraisage (voir figure E)
Toujours déplacer l'outil électroportatif dans le sens
u
opposé au sens de rotation de la fraise (5) (fraisage en
opposition). En cas de fraisage dans le sens de rotation
de la fraise (fraisage en avalant), l'outil électroportatif
peut être arraché de votre main.
N'utilisez l'outil électroportatif que lorsque le berceau
u
de fraisage (2) est monté. La perte de contrôle de l'outil
électroportatif peut entraîner des blessures.
Remarque : Tenez compte du fait que la fraise (5) dépasse
toujours de la plaque de base (9). N'endommagez ni le gaba-
rit ni la pièce à travailler.
Réglez la profondeur de fraisage souhaitée.
Mettez l'outil électroportatif en marche et approchez-le de
l'endroit où vous souhaitez fraiser.
Une fois le fraisage terminé, éteignez l'outil électroportatif.
Bosch Power Tools
tion
Vitesse lente
Vitesse moyenne
Vitesse élevée
Position de la mo-
lette
4−10 5−6
12−20 3−4
> 20 1−2
4–10 5−6
12−20 3−6
> 20 1−3
4−10 3−6
12−20 2−4
> 20 1−3
4−15 2−3
> 15 1−2
Ne posez l'outil électroportatif qu'après l'immobilisa-
u
tion complète de la fraise. Les accessoires de travail qui
continuent de tourner peuvent causer des blessures.
Fraisage avec bague de copiage (voir figures F1–F2)
La bague de copiage (21) permet de reproduire des
contours de modèles ou de gabarits sur des pièces.
Sélectionnez la bague de copiage adaptée à l'épaisseur du
gabarit ou du modèle. Du fait de la hauteur de dépassement
de la bague de copiage, le gabarit doit avoir une épaisseur
d'au moins 8 mm (voir figure F1).
Choisissez un diamètre de fraise inférieur au diamètre
u
intérieur de la bague de copiage.
Dévissez les quatre vis à tête cylindrique au-dessous de la
plaque d'assise (8) et retirez la plaque d'assise.
Insérez la bague de copiage (21) dans la plaque d'assise
(voir figure F2).
Revissez sans serrer la plaque d'assise sur le socle (9). La
plaque d'assise doit encore pouvoir se mouvoir librement.
Pour que la distance du centre de la fraise et du bord de la
bague de copiage soit partout la même, vous devez si néces-
saire corriger le centrage de la bague de copiage par rapport
à la plaque d'assise.
– Ajustez pour cela la position de la plaque d'assise de fa-
çon à ce que la fraise et la bague de copiage soient bien
centrées par rapport à l'ouverture de la plaque d'assise.
– Maintenez la plaque d'assise dans cette position et serrez
les vis de fixation.
Pour fraiser avec la bague de copiage (21), procédez
comme suit :
– Positionnez l'outil électroportatif avec la bague de
copiage (21) contre le gabarit.
– Guidez l'outil électroportatif, avec la bague de copiage en
saillie, le long du gabarit en exerçant une pression laté-
rale.
Fraisage de bords ou de profilés (voir figure H)
Pour fraiser des bords ou des profilés sans butée parallèle, la
fraise doit être munie d'un tourillon de guidage ou d'un roule-
ment à billes.
Approchez par le côté l'outil électroportatif en marche de la
pièce à fraiser, jusqu'à ce que le tourillon ou le roulement à
billes de la fraise touche le bord de la pièce.
Déplacez l'outil électroportatif le long du bord de la pièce.
Veillez à une position d'appui angulaire correcte. Une pres-
sion trop importante risque d'endommager le bord de la
pièce.
Fraisage avec butée parallèle (voir figure I)
Pour fraiser parallèlement à un bord, vous pouvez utiliser la
butée parallèle (22).
Fixez la butée parallèle (22) au berceau (2) avec la vis
moletée (4).
Réglez la profondeur de butée souhaitée avec la vis papillon
de la butée parallèle (23).
