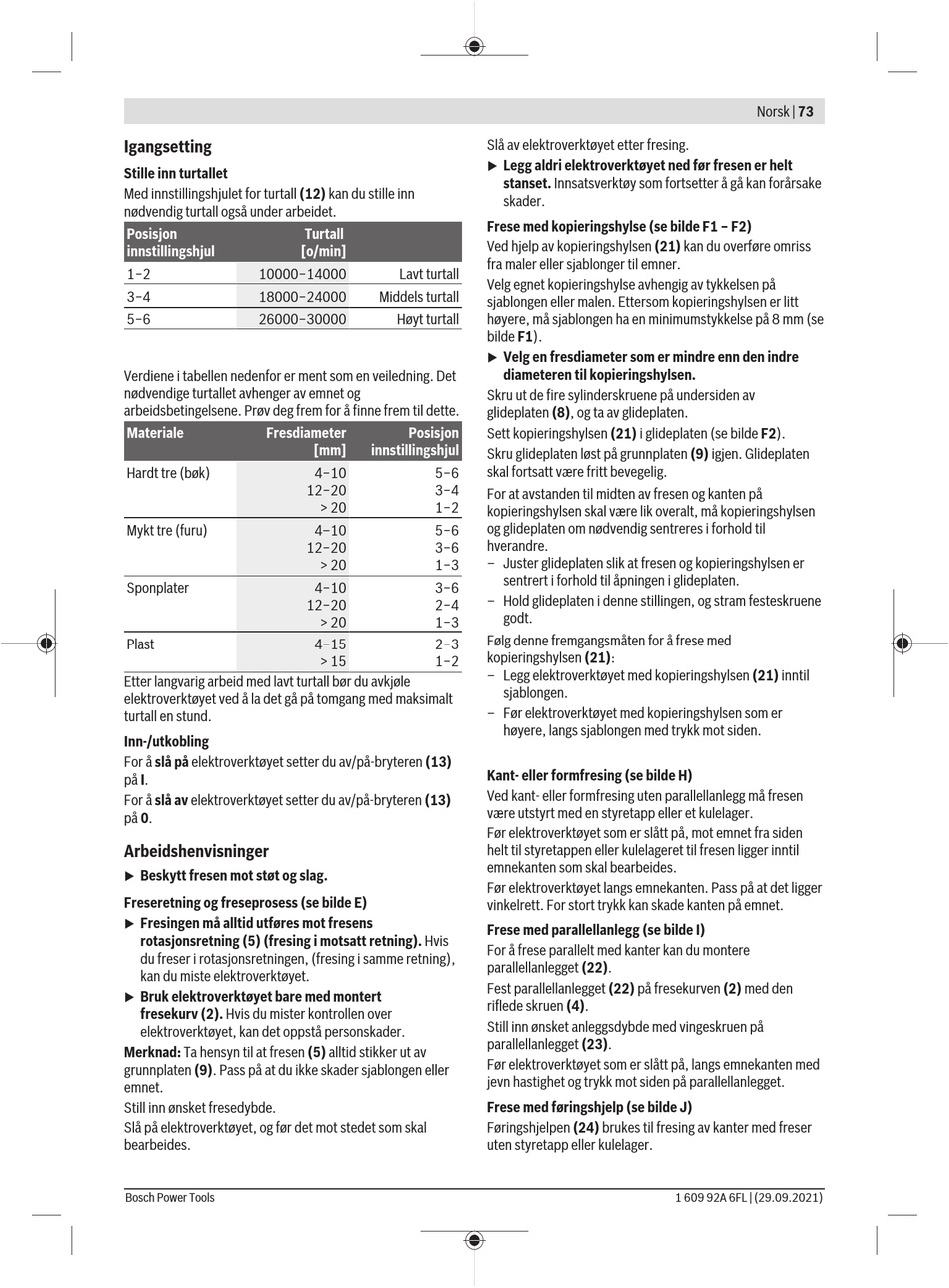

Bosch AdvancedTrimRouter 18V-8 Originalbetriebsanleitung Seite 73

Igangsetting
Stille inn turtallet
Med innstillingshjulet for turtall (12) kan du stille inn
nødvendig turtall også under arbeidet.
Posisjon
innstillingshjul [o/min]
1−2 10000−14000
3−4 18000−24000
5−6 26000−30000
Verdiene i tabellen nedenfor er ment som en veiledning. Det
nødvendige turtallet avhenger av emnet og
arbeidsbetingelsene. Prøv deg frem for å finne frem til dette.
Materiale Fresdiameter
Hardt tre (bøk)
Mykt tre (furu)
Sponplater
Plast
Etter langvarig arbeid med lavt turtall bør du avkjøle
elektroverktøyet ved å la det gå på tomgang med maksimalt
turtall en stund.
Inn-/utkobling
For å slå på elektroverktøyet setter du av/på-bryteren (13)
på I.
For å slå av elektroverktøyet setter du av/på-bryteren (13)
på 0.
Arbeidshenvisninger
Beskytt fresen mot støt og slag.
u
Freseretning og freseprosess (se bilde E)
Fresingen må alltid utføres mot fresens
u
rotasjonsretning (5) (fresing i motsatt retning). Hvis
du freser i rotasjonsretningen, (fresing i samme retning),
kan du miste elektroverktøyet.
Bruk elektroverktøyet bare med montert
u
fresekurv (2). Hvis du mister kontrollen over
elektroverktøyet, kan det oppstå personskader.
Merknad: Ta hensyn til at fresen (5) alltid stikker ut av
grunnplaten (9). Pass på at du ikke skader sjablongen eller
emnet.
Still inn ønsket fresedybde.
Slå på elektroverktøyet, og før det mot stedet som skal
bearbeides.
Bosch Power Tools
Turtall
Lavt turtall
Middels turtall
Høyt turtall
Posisjon
[mm] innstillingshjul
4−10 5−6
12−20 3−4
> 20 1−2
4–10 5−6
12−20 3−6
> 20 1−3
4−10 3−6
12−20 2−4
> 20 1−3
4−15 2−3
> 15 1−2
Slå av elektroverktøyet etter fresing.
Legg aldri elektroverktøyet ned før fresen er helt
u
stanset. Innsatsverktøy som fortsetter å gå kan forårsake
skader.
Frese med kopieringshylse (se bilde F1 – F2)
Ved hjelp av kopieringshylsen (21) kan du overføre omriss
fra maler eller sjablonger til emner.
Velg egnet kopieringshylse avhengig av tykkelsen på
sjablongen eller malen. Ettersom kopieringshylsen er litt
høyere, må sjablongen ha en minimumstykkelse på 8 mm (se
bilde F1).
Velg en fresdiameter som er mindre enn den indre
u
diameteren til kopieringshylsen.
Skru ut de fire sylinderskruene på undersiden av
glideplaten (8), og ta av glideplaten.
Sett kopieringshylsen (21) i glideplaten (se bilde F2).
Skru glideplaten løst på grunnplaten (9) igjen. Glideplaten
skal fortsatt være fritt bevegelig.
For at avstanden til midten av fresen og kanten på
kopieringshylsen skal være lik overalt, må kopieringshylsen
og glideplaten om nødvendig sentreres i forhold til
hverandre.
– Juster glideplaten slik at fresen og kopieringshylsen er
sentrert i forhold til åpningen i glideplaten.
– Hold glideplaten i denne stillingen, og stram festeskruene
godt.
Følg denne fremgangsmåten for å frese med
kopieringshylsen (21):
– Legg elektroverktøyet med kopieringshylsen (21) inntil
sjablongen.
– Før elektroverktøyet med kopieringshylsen som er
høyere, langs sjablongen med trykk mot siden.
Kant- eller formfresing (se bilde H)
Ved kant- eller formfresing uten parallellanlegg må fresen
være utstyrt med en styretapp eller et kulelager.
Før elektroverktøyet som er slått på, mot emnet fra siden
helt til styretappen eller kulelageret til fresen ligger inntil
emnekanten som skal bearbeides.
Før elektroverktøyet langs emnekanten. Pass på at det ligger
vinkelrett. For stort trykk kan skade kanten på emnet.
Frese med parallellanlegg (se bilde I)
For å frese parallelt med kanter kan du montere
parallellanlegget (22).
Fest parallellanlegget (22) på fresekurven (2) med den
riflede skruen (4).
Still inn ønsket anleggsdybde med vingeskruen på
parallellanlegget (23).
Før elektroverktøyet som er slått på, langs emnekanten med
jevn hastighet og trykk mot siden på parallellanlegget.
Frese med føringshjelp (se bilde J)
Føringshjelpen (24) brukes til fresing av kanter med freser
uten styretapp eller kulelager.
