Fundamente Für Montage Mit Konsole Für Bodenmontage (Zubehör); Fundamente Für Montage Mit Dämpfungssockel (Zubehör) - Viessmann VITOCAL 250-A AWO-M-E-AC Planungsanleitung

Planungshinweise
A Lufteintritt
B Luftaustritt
a ■ Leitungsdurchführung über Erdniveau:
≥ 250 mm
■ Leitungsdurchführung unter Erdniveau:
≥ 450 mm

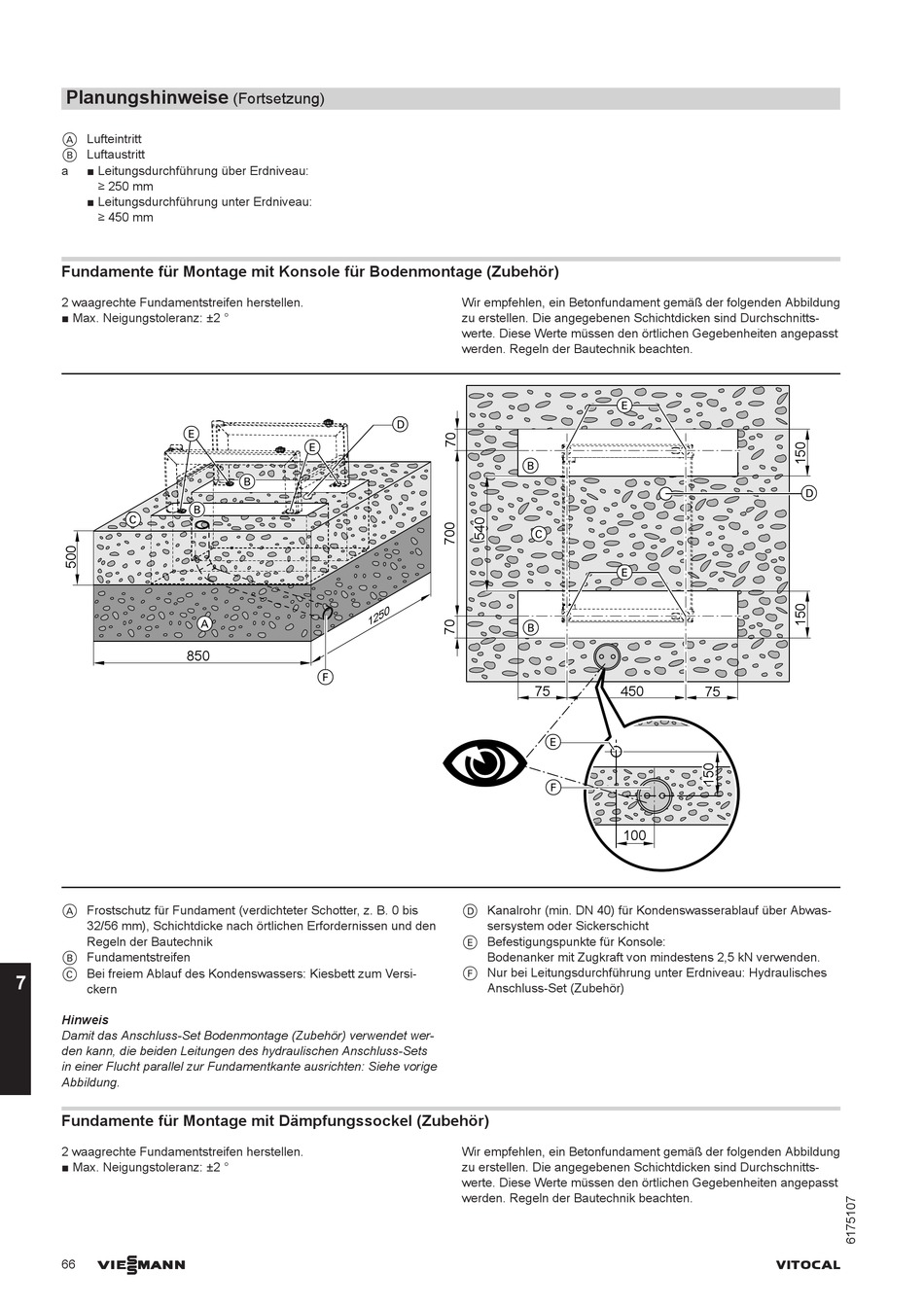

Fundamente für Montage mit Konsole für Bodenmontage (Zubehör)
2 waagrechte Fundamentstreifen herstellen.
■ Max. Neigungstoleranz: ±2 °
E
B
C
850
A Frostschutz für Fundament (verdichteter Schotter, z. B. 0 bis
32/56 mm), Schichtdicke nach örtlichen Erfordernissen und den
Regeln der Bautechnik
B Fundamentstreifen
C Bei freiem Ablauf des Kondenswassers: Kiesbett zum Versi-
7
ckern
Hinweis
Damit das Anschluss-Set Bodenmontage (Zubehör) verwendet wer-
den kann, die beiden Leitungen des hydraulischen Anschluss-Sets
in einer Flucht parallel zur Fundamentkante ausrichten: Siehe vorige
Abbildung.
Fundamente für Montage mit Dämpfungssockel (Zubehör)
2 waagrechte Fundamentstreifen herstellen.
■ Max. Neigungstoleranz: ±2 °
VIESMANN
66
(Fortsetzung)
E
B
1 2
A
F
Wir empfehlen, ein Betonfundament gemäß der folgenden Abbildung
zu erstellen. Die angegebenen Schichtdicken sind Durchschnitts-
werte. Diese Werte müssen den örtlichen Gegebenheiten angepasst
werden. Regeln der Bautechnik beachten.
D
B
C
5 0
B
75
E
F
D Kanalrohr (min. DN 40) für Kondenswasserablauf über Abwas-
sersystem oder Sickerschicht
E Befestigungspunkte für Konsole:
Bodenanker mit Zugkraft von mindestens 2,5 kN verwenden.
F Nur bei Leitungsdurchführung unter Erdniveau: Hydraulisches
Anschluss-Set (Zubehör)
Wir empfehlen, ein Betonfundament gemäß der folgenden Abbildung
zu erstellen. Die angegebenen Schichtdicken sind Durchschnitts-
werte. Diese Werte müssen den örtlichen Gegebenheiten angepasst
werden. Regeln der Bautechnik beachten.
E
E
450
75
100
VITOCAL
D
