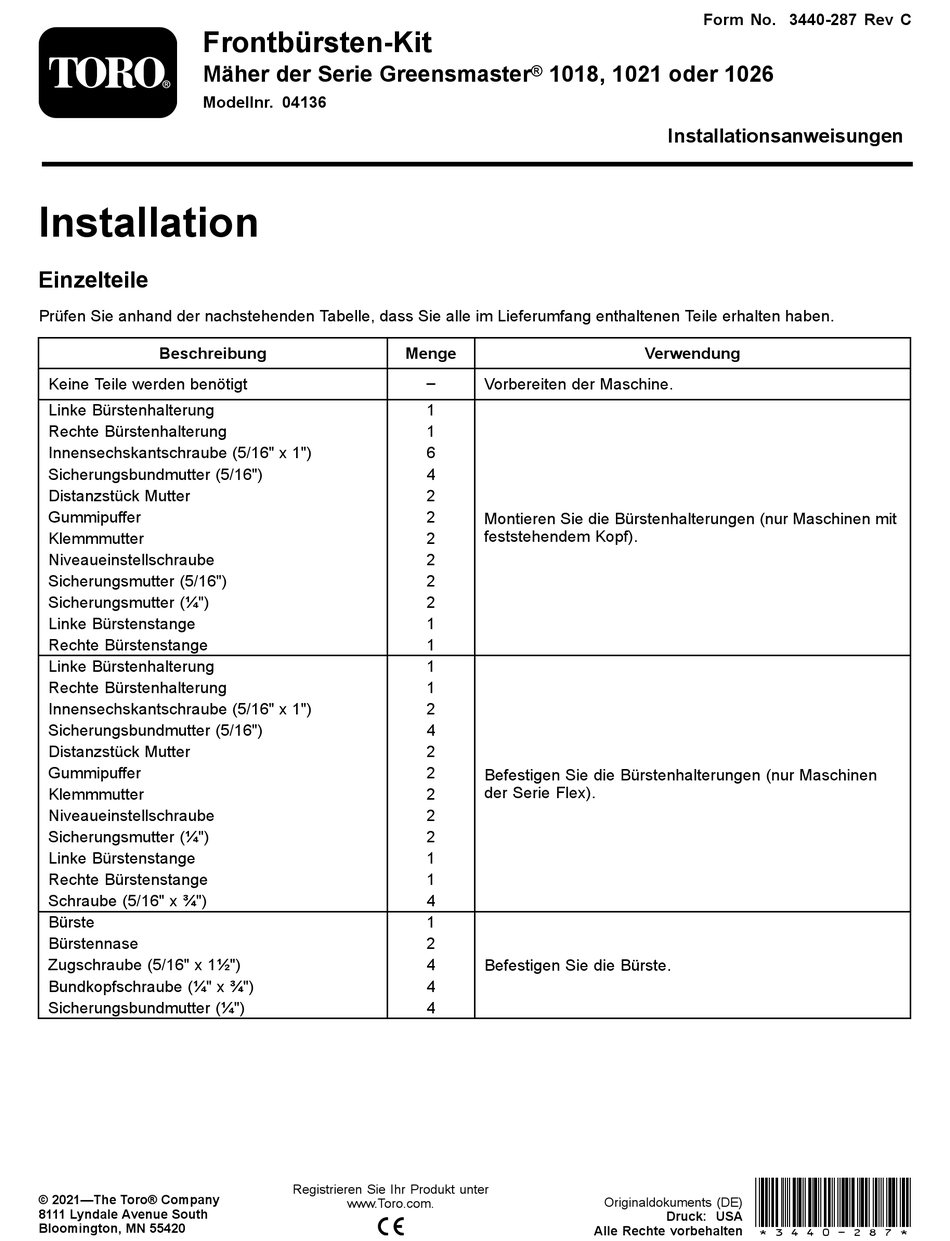

Frontbürsten-Kit
Mäher der Serie Greensmaster
Modellnr. 04136
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Beschreibung
Keine Teile werden benötigt
Linke Bürstenhalterung
Rechte Bürstenhalterung
Innensechskantschraube (5/16" x 1")
Sicherungsbundmutter (5/16")
Distanzstück Mutter
Gummipuffer
Klemmmutter
Niveaueinstellschraube
Sicherungsmutter (5/16")
Sicherungsmutter (¼")
Linke Bürstenstange
Rechte Bürstenstange
Linke Bürstenhalterung
Rechte Bürstenhalterung
Innensechskantschraube (5/16" x 1")
Sicherungsbundmutter (5/16")
Distanzstück Mutter
Gummipuffer
Klemmmutter
Niveaueinstellschraube
Sicherungsmutter (¼")
Linke Bürstenstange
Rechte Bürstenstange
Schraube (5/16" x ¾")
Bürste
Bürstennase
Zugschraube (5/16" x 1½")
Bundkopfschraube (¼" x ¾")
Sicherungsbundmutter (¼")
© 2021—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Menge
–
1
1
6
4
2
2
2
2
2
2
1
1
1
1
2
4
2
2
2
2
2
1
1
4
1
2
4
4
4
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
1018, 1021 oder 1026
Verwendung
Vorbereiten der Maschine.
Montieren Sie die Bürstenhalterungen (nur Maschinen mit
feststehendem Kopf).
Befestigen Sie die Bürstenhalterungen (nur Maschinen
der Serie Flex).
Befestigen Sie die Bürste.
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3440-287 Rev C
Installationsanweisungen
*3440-287*
Druck: USA
