Automatische Schmiereinheit Lu 2; Automatická Mazací Jednotka Lu 2 - Bosch Rexroth BS 2/R-300 Montageanleitung

MTCS 528 295/2012-05 | TS 2plus

Automatische Schmiereinheit LU 2

Automatická mazací jednotka LU 2
Die Automatische Schmiereinheit
LU 2 ermöglicht das Schmieren der
Kette im laufenden Betrieb.
• Das Schmieren der Kette ist nur
an der Antriebsstation möglich
• Die mit *) gekennzeichneten
Bohrungen dienen zum
Anschluss der Automatischen
Schmiereinheit LU 2.
• Die Automatische Schmiereinheit
LU 2 besteht aus den
Komponenten
– Schmiereinheit LU 2,
3 842 543 482
– Ölbehälter LC 2, 3 842 543 469
– Adapter Set AS 2/R-300, -700,
3 842 543 485
– Adapter Set AS 2/R-1200,
-2200, 3 842 543 486
– Adapter Set AS 2/R-V,
3 842 543 487

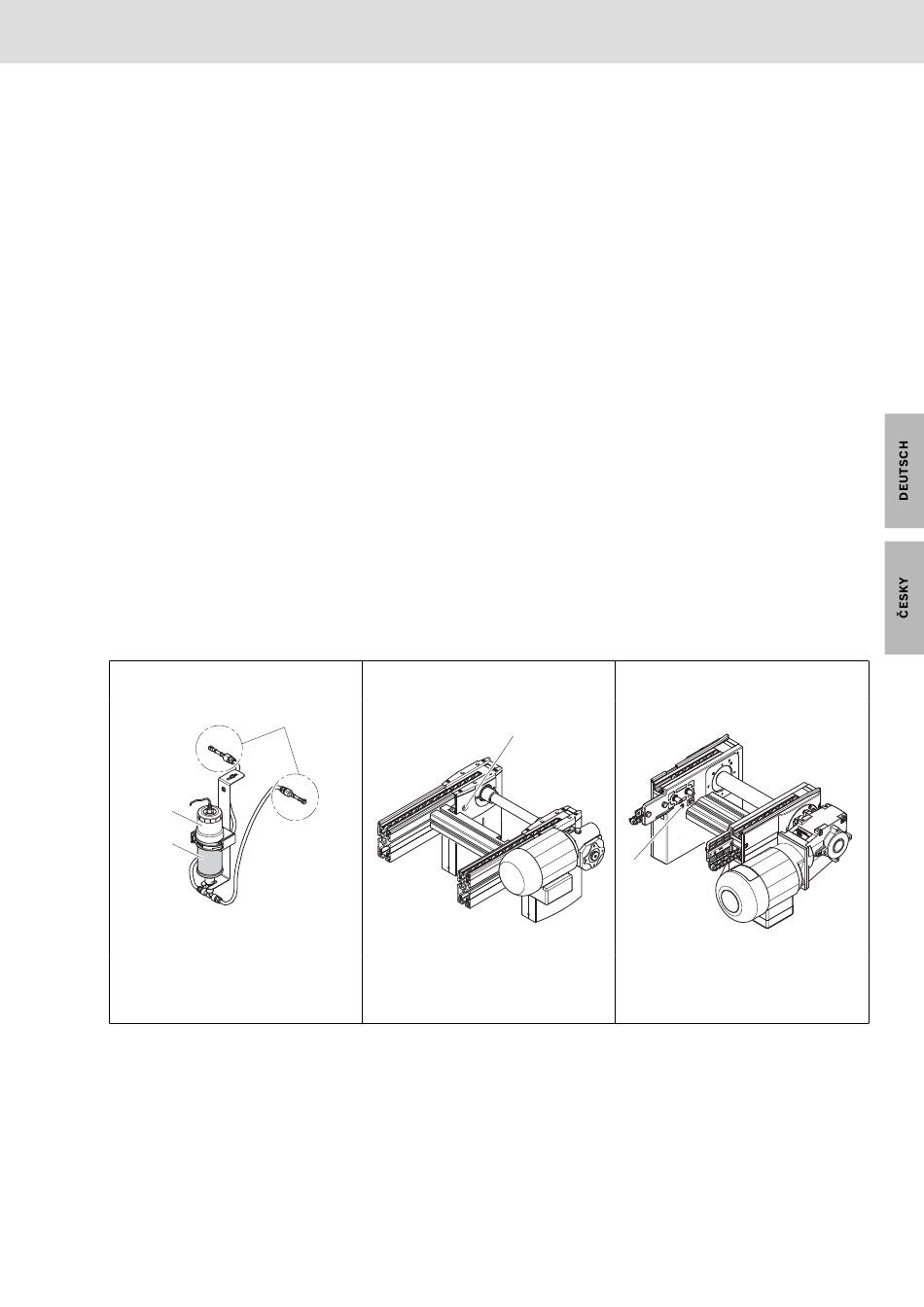

LU 2
Set AS ...
LU 2
LC 2
3 842 543 482, LU 2
+ 3 842 543 469, LC 2
Automatická mazací jednotka LU 2
umožňuje mazání řetězu v běžném
provozu.
• Mazání řetězu je možné pouze na
hnací stanici
• Otvory označené symbolem *)
slouží k připojení automatické
mazací jednotky LU 2.
• Automatická mazací jednotka LU 2
se skládá z těchto komponent
– Mazací jednotka LU 2,
3 842 543 482
– Olejová nádrž LC 2,
3 842 543 469
– Adaptérová sada AS 2/R-300,
-700, 3 842 543 485
– Adaptérová sada AS 2/R-1200,
-2200, 3 842 543 486
– Adaptérová sada AS 2/R-V,
3 842 543 487
AS 2/R-300, AS 2/R-700
*)
+ 3 842 543 485,
Set/sada AS 2/R-300, -700
Bosch Rexroth AG
AS 2/R-1200, AS 2/R-2200
AS 2/R-V-1200, AS 2/R-V-2200
*)
+ 3 842 543 486,
Set/sada AS 2/R-1200,-2200
+ 3 842 543 487,
Set/sada AS 2/R-V
21/52
