Bosch Rexroth Automax 100 Montageanleitung Seite 30

26/48 Montage | Automax 100 | Basismodul TS-AC B2-M1-1X
Bosch Rexroth AG | 02.2021 | DOK-SUPPL*-TS-AC B2-M1-ASRS-DE-P

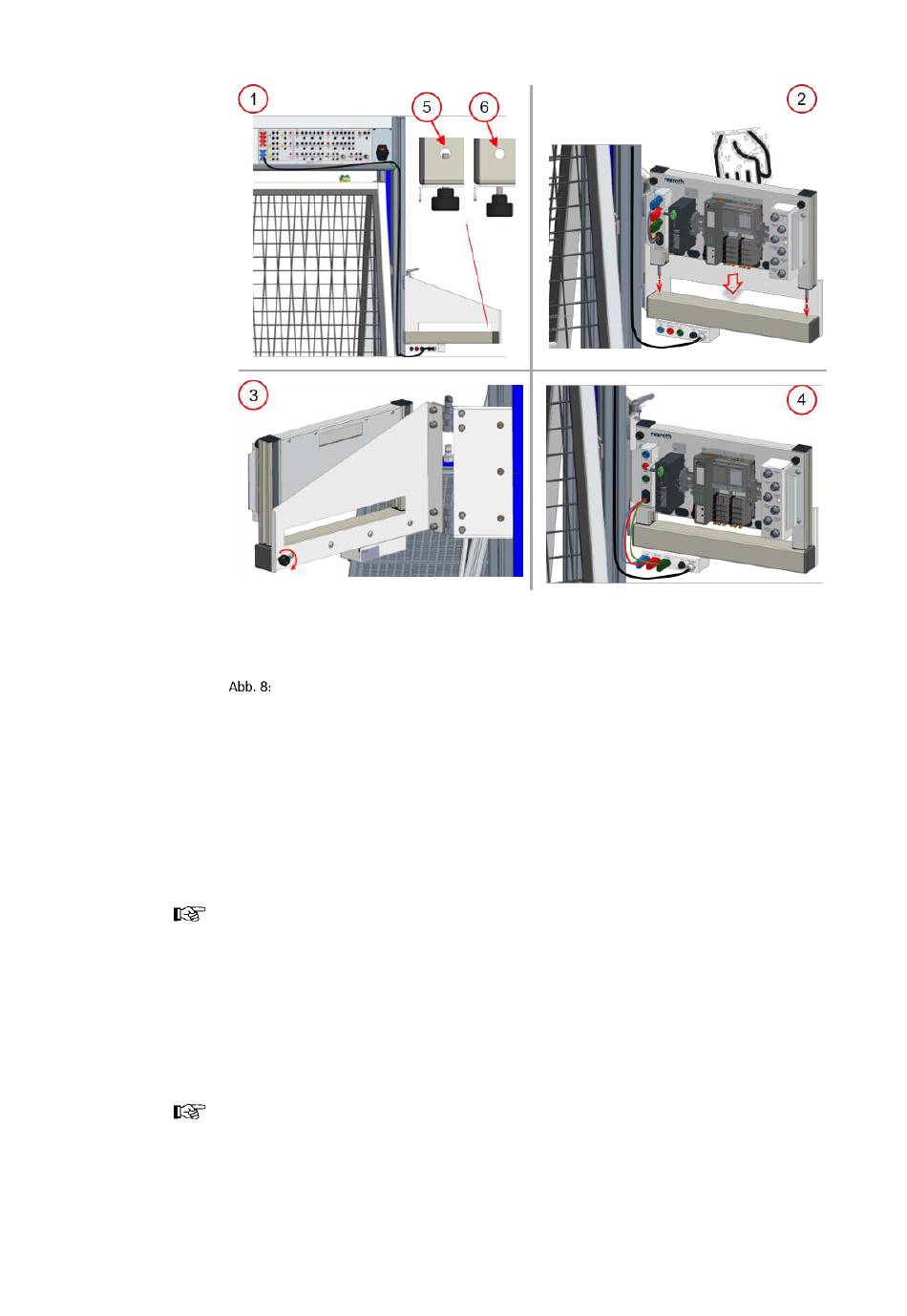

1. Schritt 1
2. Schritt 2
3. Schritt 3
Montage des Erweiterungsmoduls TS-AC E2-M3-1X
Schritt 1
Lösen Sie die Rändelschraube am Basismodul. Drehen Sie hierzu die Rändelschraube
gegen den Uhrzeigersinn bis die Führungsbohrung frei ist, siehe .
Schritt 2
Stecken Sie das Erweiterungsmodul auf das Basismodul. Achten Sie beim
Zusammenstecken darauf, dass sich die Führungsbolzen nicht in den Führungsbohrungen
verkanten.
Zur besseren Handhabung wird empfohlen die Griffmulde auf der Rückseite des
Erweiterungsmodules zu verwenden.
Schritt 3
Befestigen Sie das Erweiterungsmodul mit der Rändelschraube.
Schritt 4
Stecken Sie die drei Sicherheits-Federkorbstecker entsprechend den Farben (Rot, Blau,
Grün) in die 3 zugehörigen Sicherheits-Einbaubuchsen des Basismoduls.
Sollte die Kabellänge zu kurz sein, ist noch Restkabellänge im Gehäuse. Ziehen Sie
vorsichtig am Kabel um das Restkabel aus dem Gehäuse zu holen.
Die Montage ist damit abgeschlossen.
4. Schritt 4
5. Führungsbohrung ist blockiert
6. Führungsbohrung ist frei
