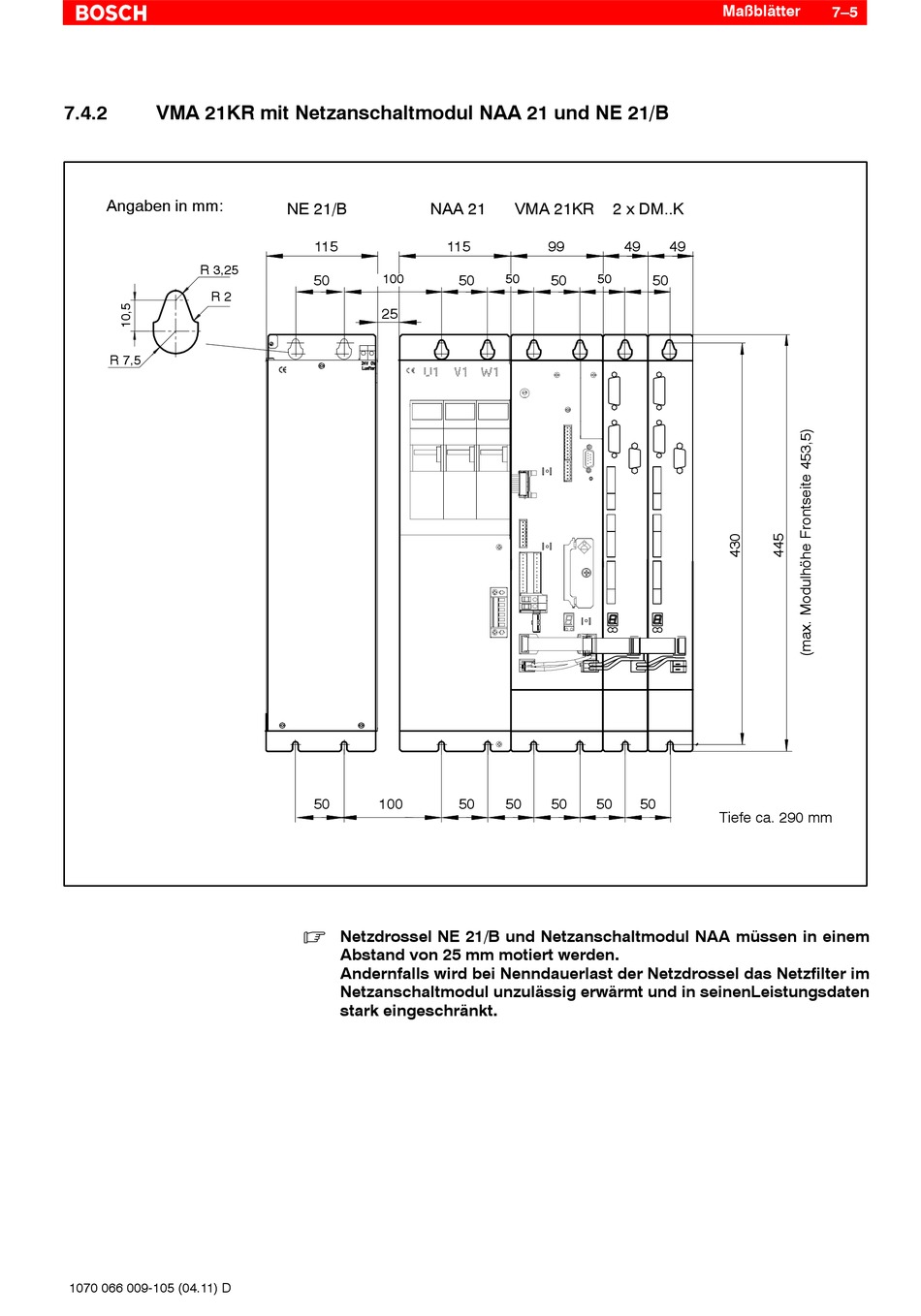

VMA 21KR mit Netzanschaltmodul NAA 21 und NE 21/B

Angaben in mm:
R 3,25
R 2
R 7,5
1070 066 009-105 (04.11) D
NE 21/B NAA 21
115 115
50 100 50
25
50 100 50
Netzdrossel NE 21/B und Netzanschaltmodul NAA müssen in einem
.
Abstand von 25 mm motiert werden.
Andernfalls wird bei Nenndauerlast der Netzdrossel das Netzfilter im
Netzanschaltmodul unzulässig erwärmt und in seinenLeistungsdaten
stark eingeschränkt.
VMA 21KR 2 x DM..K
99 49 49
50 50 50 50
50 50 50 50
Maßblätter
7–5
Tiefe ca. 290 mm
