38/161 Bosch Rexroth AG
Anschluss der Daten- und Versorgungskabel
7.2 Benötigtes Zubehör
7.3 Profibus-Kabel anschließen
7.3.1

Allgemeines

7.3.2 Feldbus-Koppler an das Ende eines Profibus-Netzwerks anschließen
Rexroth IndraControl S67 Profibus-Koppler 8 digitale Eingänge (M8)
● Der Kabelschirm des Profibus-Kabels muss beidseitig und großflächig
mit der Funktionserde verbunden sein
● Achten Sie auf die korrekte Auslegung des Potenzialausgleichs
● Verlängern Sie kein Profibus-Kabel über Steckverbinder
● Verwenden Sie unter keinen Umständen Stichleitungen, da andernfalls
verstärkte Leitungsreflexionen und Signalverzerrungen auftreten. Durch
Stichleitungen verschlechtern sich deutlich die Übertragungseigenschaf‐
ten
Nachfolgend aufgeführtes Zubehör benötigen Sie zum Anschluss der Daten-
und Versorgungskabel. Die dazugehörigen Bestellnummern sind in
"Zubehör" auf Seite 145 aufgeführt.
● Profibus-Abschluss M12 in der Schutzklasse IP 67
● S-BUS-Abschluss M12 in der Schutzklasse IP 67
● beidseitig vorkonfektionierte S-BUS- und Versorgungskabel, IP 67
● Schutzkappen
Der Profibus dient zur Kommunikation zwischen einer übergeordneten Steue‐
rung (z. B. SPS) und dem Feldbus-Koppler.
Wenn Sie kein vorkonfektioniertes Profibus-Kabel verwenden, dann ist am
Profibus-Anschluss eine geschirmte M12-Buchse in der Schutzart IP 67 an‐
zuschließen.

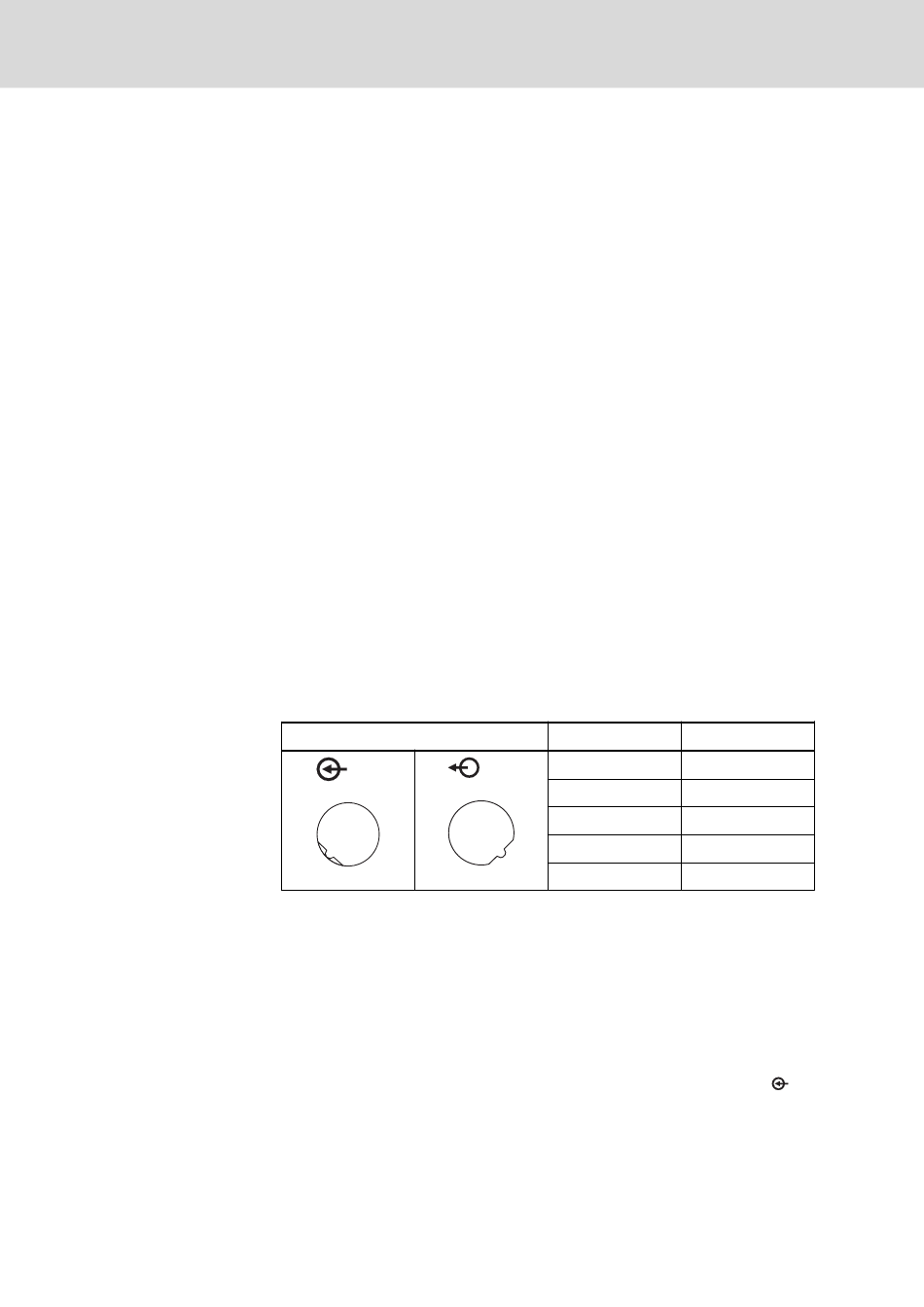

Die nachfolgende Tabelle enthält die Belegung der Profibus-Anschlüsse:
Anschluss
IN
4
1 3
3
2
internes Signal
①
Tab. 7-1: Profibus: Anschlussbelegung
Um den Feldbus-Koppler an das Profibus-Netzwerk anzuschließen, gehen
Sie folgendermaßen vor:
1. Schalten Sie denjenigen Anlagenteil spannungsfrei, an dem Sie den
Feldbus-Koppler montiert haben.
2. Verbinden Sie den Feldbus-Koppler mit dem Profibus-Netzwerk, indem
Sie die Buchse des Profibus-Kabels (W) auf den Anschluss IN
stecken.
3. Drehen Sie anschließend die Buchse mittels der Rändelschraube fest.
DOK-CONTRL-S67PBBKDI8*-AP05-DE-P
Kontakt
1
OUT
2
4
3
1
4
2
Anschlussgewinde
Kap. 18
Beschreibung
+5 V ①
Leitung A
GND ①
Leitung B
Geschirmt
(1)
