Bedeutung der LED-Betriebsanzeige im Modus "Einrichten"
Die Betriebszustände des Reader werden durch die zwei LEDs angezeigt. Die LEDs können die
Farben Weiß, Grün, Rot, Gelb oder Blau und die Zustände aus , an
Tabelle 4-1
4.1.6 Die zulässigen Bewegungsrichtungen des Transponders
Aktive Fläche und Bewegungsrichtung des Transponders
Transponder und Reader besitzen keine Polarisationsachse, d. h. der Transponder kann aus jeder
Richtung kommen, eine beliebige Position möglichst parallel zum Reader einnehmen und das

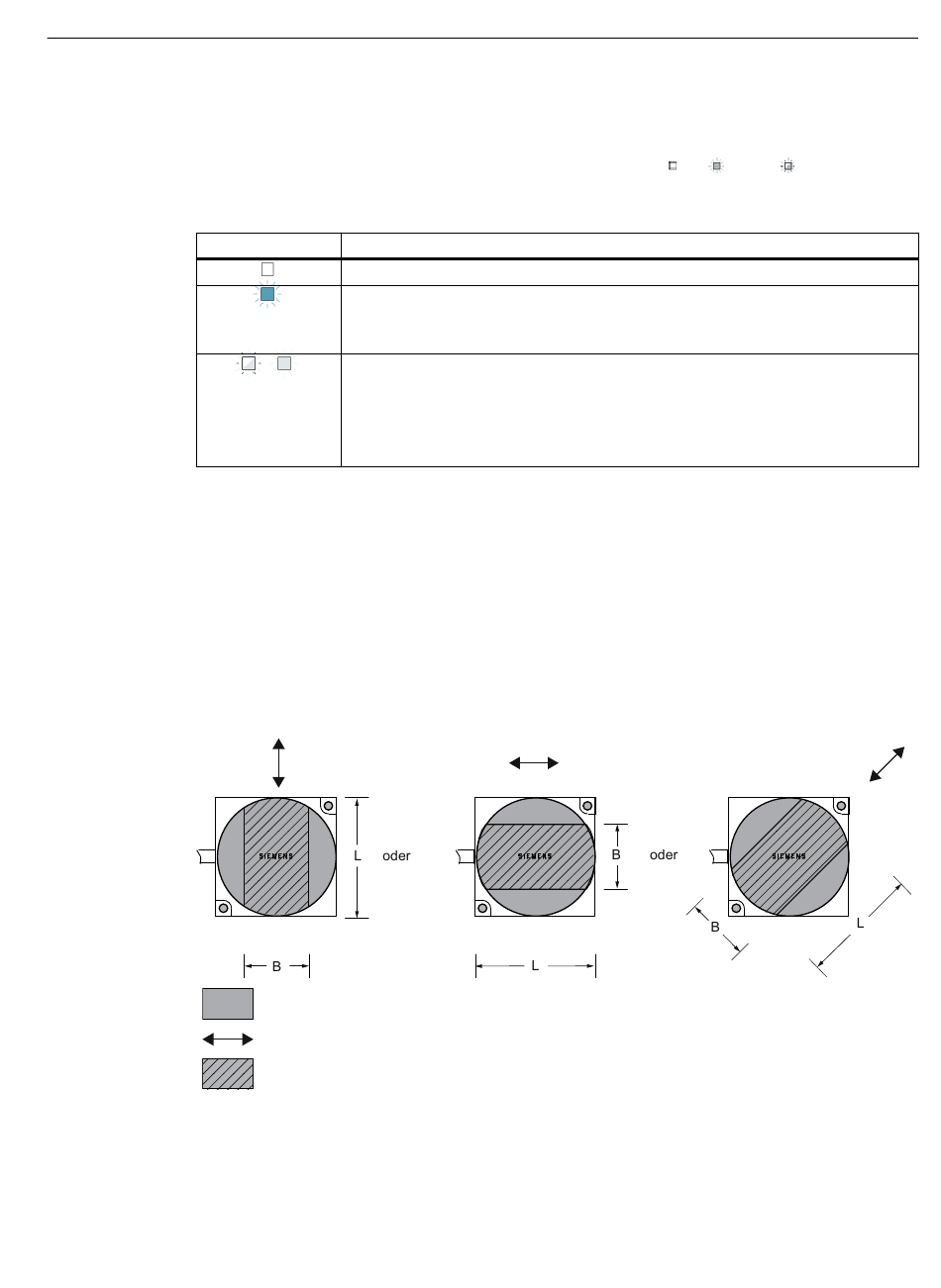

Übertragungsfenster überqueren. Das folgende Bild zeigt die aktive Fläche bei verschiedenen
Bewegungsrichtungen des Transponders:
Bild 4-6
SIMATIC RF300
Systemhandbuch, 02/2021, C79000-G8900-C345-09
Anzeigeelemente
LED Bedeutung
Der Reader ist ausgeschaltet.
Der Reader ist eingeschaltet und sucht nach Transpondern.
Der Reader ist in dem "Einrichten"-Modus, im Zustand "Transponder suchen", hat
noch keinen "RESET"-Befehl erhalten und ist nicht bereit.
/ Ein Transponder befindet sich im Antennenfeld.
Der Reader ist in dem "Einrichten"-Modus, im Zustand "Qualität anzeigen", hat noch
keinen "RESET"-Befehl erhalten und ist nicht bereit.
Abhängig von der Kommunikationsqualität flackert die LED oder leuchtet durch‐
gehend.
Übertragungsfenster
Bewegungsrichtung des Transponders
Aktive Fläche L x B
Aktive Flächen des Readers bei verschiedenen Bewegungsrichtungen des Transponders
RF300-System planen
4.1 Grundlagen zur Einsatzplanung
, blinkt annehmen.
