5.4 SIMATIC RF360R
Status-LED-Anzeige (inkl. PROFINET-/Ethernet-LEDs)
Die Betriebszustände des Readers werden durch die LEDs "R/S", "ER" und "MAINT" angezeigt. Die
LEDs können die Farben Grün, Rot oder Gelb und die Zustände aus , an

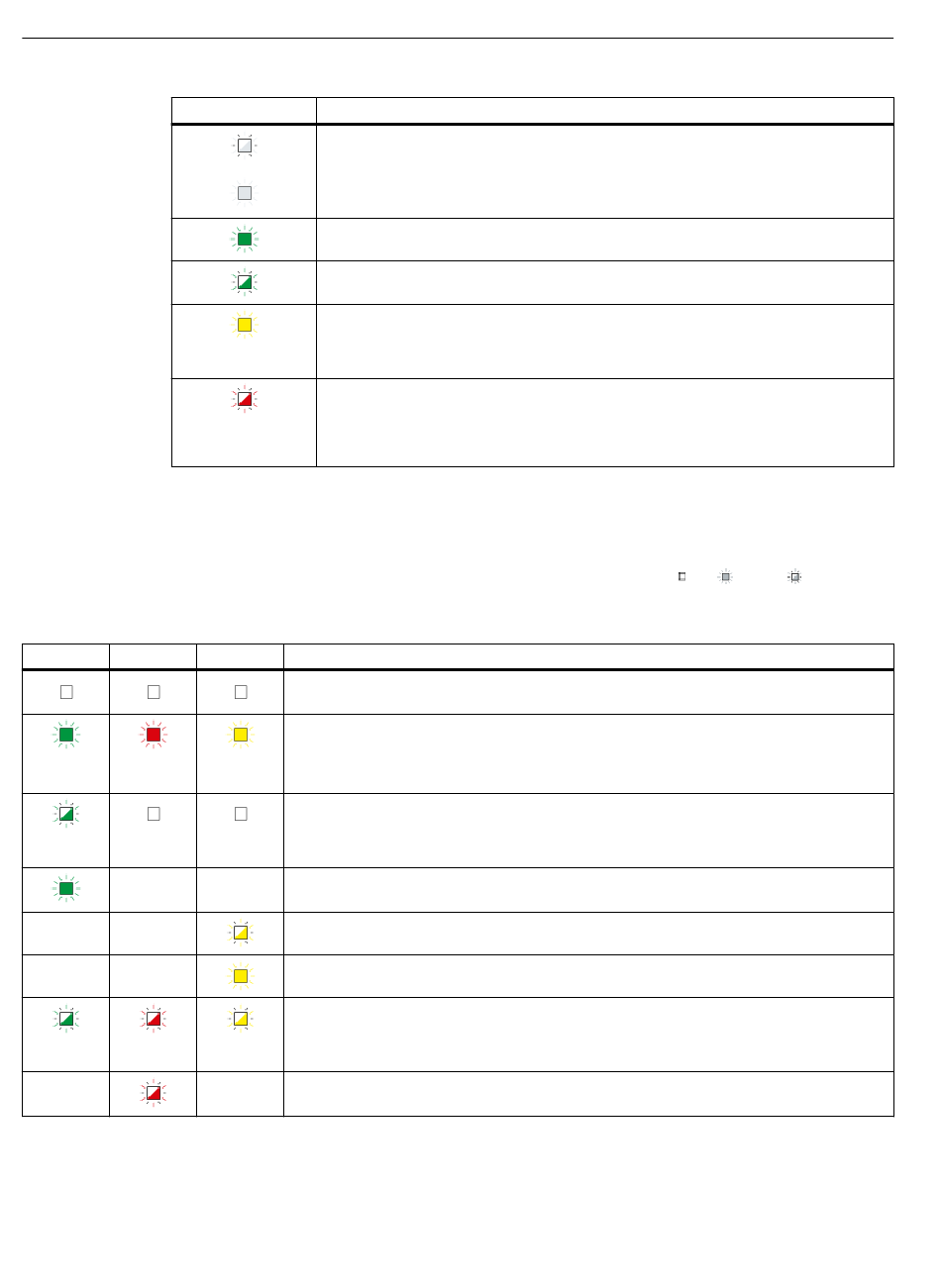

Tabelle 5-22 Anzeige der Betriebszustände über die Status-LED-Anzeige
R/S ER
--
-- --
-- --
--
178
LEDs Bedeutung
Ein Transponder befindet sich im Antennenfeld.
Der Reader ist in dem "Einrichten"-Modus, im Zustand "Qualität anzeigen", hat noch
keinen "RESET"-Befehl erhalten und ist nicht bereit.
Abhängig von der Signalstärke flackert die LED oder leuchtet durchgehend.
Der Reader hat einen "RESET"-Befehl erhalten.
Der Reader ist eingeschaltet, die Antenne ist ausgeschaltet.
• Betriebsart "mit Anwesenheit": Transponder anwesend
• Betriebsart "ohne Anwesenheit": Transponder anwesend und Befehl wird aktu‐
ell abgearbeitet
Ein Fehler liegt vor. Die Blinkanzahl gibt Auskunft über den aktuell vorliegenden
Fehler.
Weitere Informationen zu den Fehlermeldungen finden Sie im Kapitel "Systemdi‐
agnose (Seite 427)".
MAINT Bedeutung
Der Reader ist ausgeschaltet.
• LED-Test während der Reader sich im Hochlauf befindet.
• Der Reader wird manuell auf die Werkseinstellungen zurückgesetzt.
• Ein angeschlossenes Kabel ist defekt.
• Es findet kein Datenaustausch zwischen Reader und Anwenderapplikation statt. Der
Reader hat noch keinen Anwenderbefehl erhalten.
• Die Verbindung zur Anwenderapplikation ist abgebrochen.
-- Ein Datenaustausch zwischen Reader und Anwenderapplikation findet statt. Der Reader
hat einen Anwenderbefehl erhalten und ausgeführt.
Ein Firmware-Update wird durchgeführt.
Die Spannung am Reader ist zu niedrig.
• Der Blinktest zur Reader-Identifizierung wird durchgeführt. Gleichzeitig blinken auch
die LEDs der Reader- und PROFINET-/Ethernet-LED-Anzeige.
• Die Firmware ist defekt.
-- Ein Fehler liegt vor. Weitere Informationen zu den Fehlermeldungen finden Sie im Ka‐
pitel "Systemdiagnose (Seite 427)".
