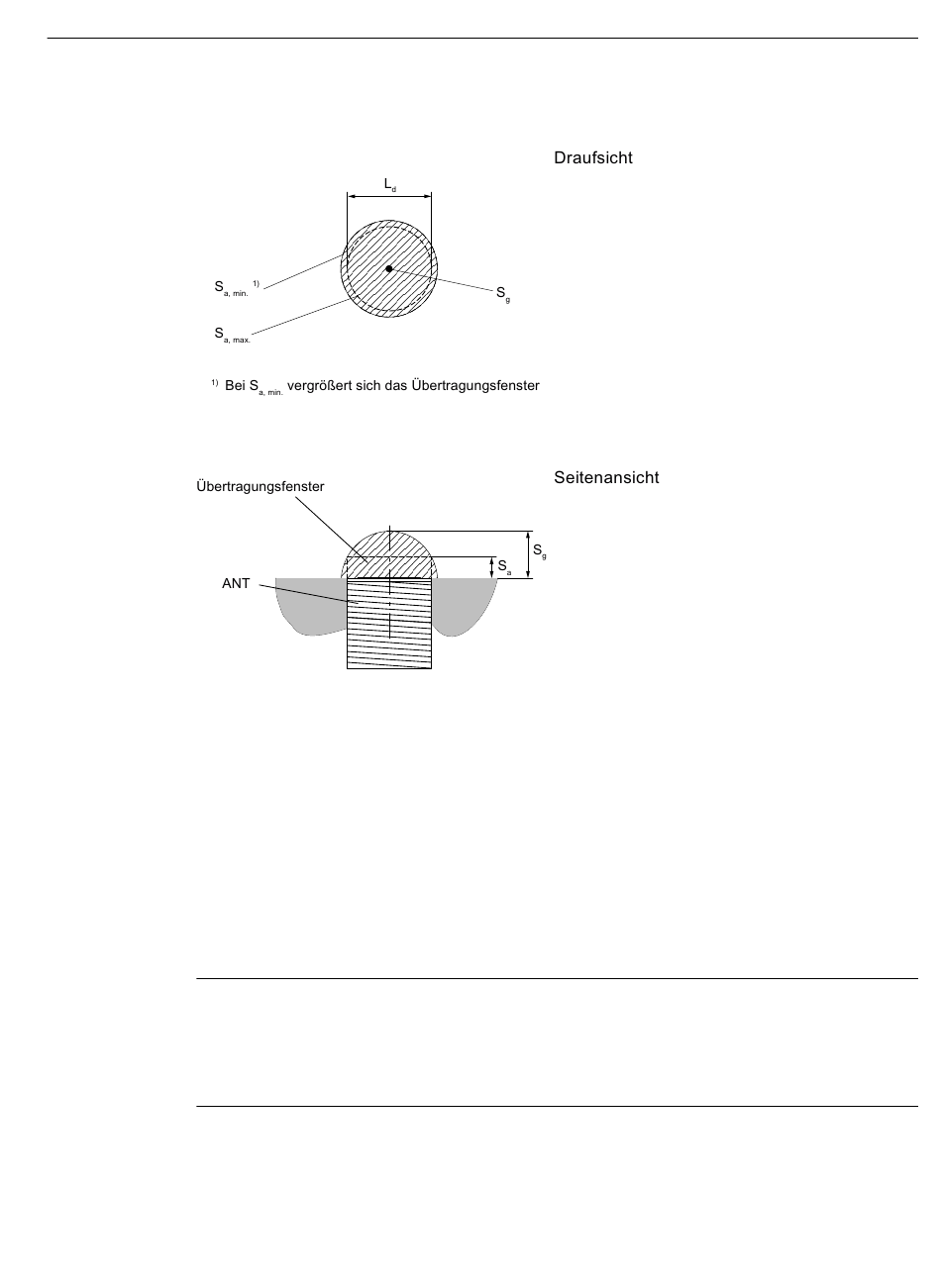

6.6.3 Übertragungsfenster
L
d
S
a
S
g
Bild 6-25
6.6.4 Bündiger Einbau in Metall
Die Antenne ANT 18 kann bündig in Metall eingebaut werden. Beachten Sie eine mögliche
Reduzierung der Felddaten. Halten Sie bei der Montage auf/bündig in Metall die
Mindestabstände a und b ein.
Hinweis
Verringerung der Reichweite bei Nichteinhaltung des metallfreien Raumes
Eine Unterschreitung der Werte a und b hat eine starke Veränderung der Felddaten und somit
eine Verringerung des Grenz- und Arbeitsabstands zur Folge. Halten Sie daher bei der Montage
auf/bündig in Metall die Mindestabstände a und b ein.
SIMATIC RF300
Systemhandbuch, 02/2021, C79000-G8900-C345-09
Länge des Übertragungsfensters (= 30 mm)
Arbeitsabstand zwischen Antenne und Transponder
Grenzabstand (Grenzabstand ist der maximale lichte Abstand zwischen Antennen-Oberseite und
Transponder, bei dem die Übertragung unter normalen Bedingungen gerade noch funktioniert.)
Übertragungsfenster ANT 18
Antennen
6.6 ANT 18
