10/12 Bosch Rexroth AG

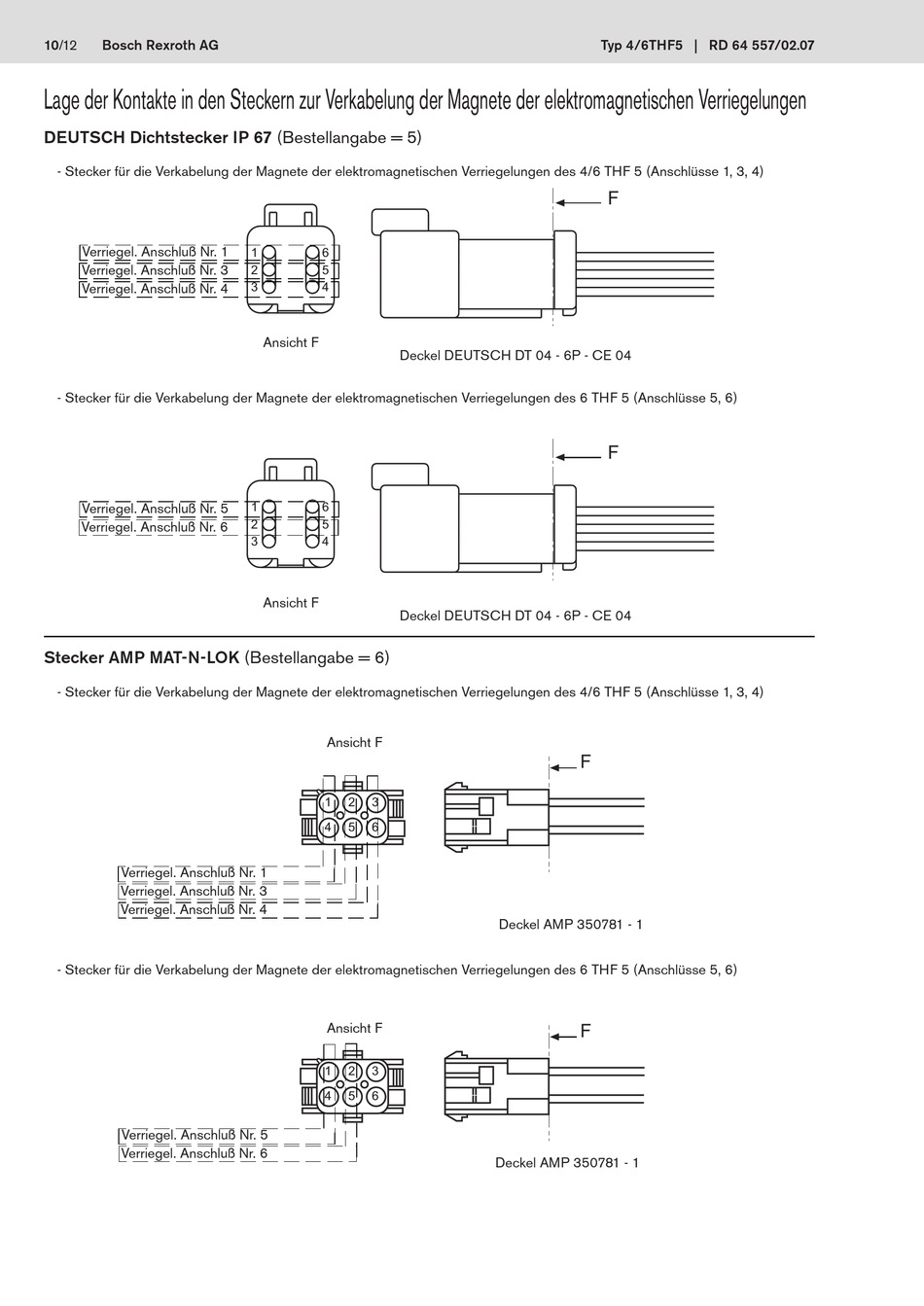

Lage der Kontakte in den Steckern zur Verkabelung der Magnete der elektromagnetischen Verriegelungen

DEUTSCH Dichtstecker IP 67 (Bestellangabe = 5)
- Stecker für die Verkabelung der Magnete der elektromagnetischen Verriegelungen des 4/6 THF 5 (Anschlüsse 1, 3, 4)
Verriegel. Anschluß Nr. 1
Verriegel. Anschluß Nr. 3
Verriegel. Anschluß Nr. 4
- Stecker für die Verkabelung der Magnete der elektromagnetischen Verriegelungen des 6 THF 5 (Anschlüsse 5, 6)
Verriegel. Anschluß Nr. 5
Verriegel. Anschluß Nr. 6
Stecker AMP MAT-N-LOK (Bestellangabe = 6)
- Stecker für die Verkabelung der Magnete der elektromagnetischen Verriegelungen des 4/6 THF 5 (Anschlüsse 1, 3, 4)
Verriegel. Anschluß Nr. 1
Verriegel. Anschluß Nr. 3
Verriegel. Anschluß Nr. 4
- Stecker für die Verkabelung der Magnete der elektromagnetischen Verriegelungen des 6 THF 5 (Anschlüsse 5, 6)
Verriegel. Anschluß Nr. 5
Verriegel. Anschluß Nr. 6
� �
� �
� �
Ansicht F
Deckel DEUTSCH DT 04 - 6P - CE 04
� �
� �
� �
Ansicht F
Deckel DEUTSCH DT 04 - 6P - CE 04
Ansicht F
� � �
� � �
Ansicht F
� � �
� � �
Typ 4/6THF5 | RD 64 557/02.07
�
�
�
Deckel AMP 350781 - 1
�
Deckel AMP 350781 - 1
