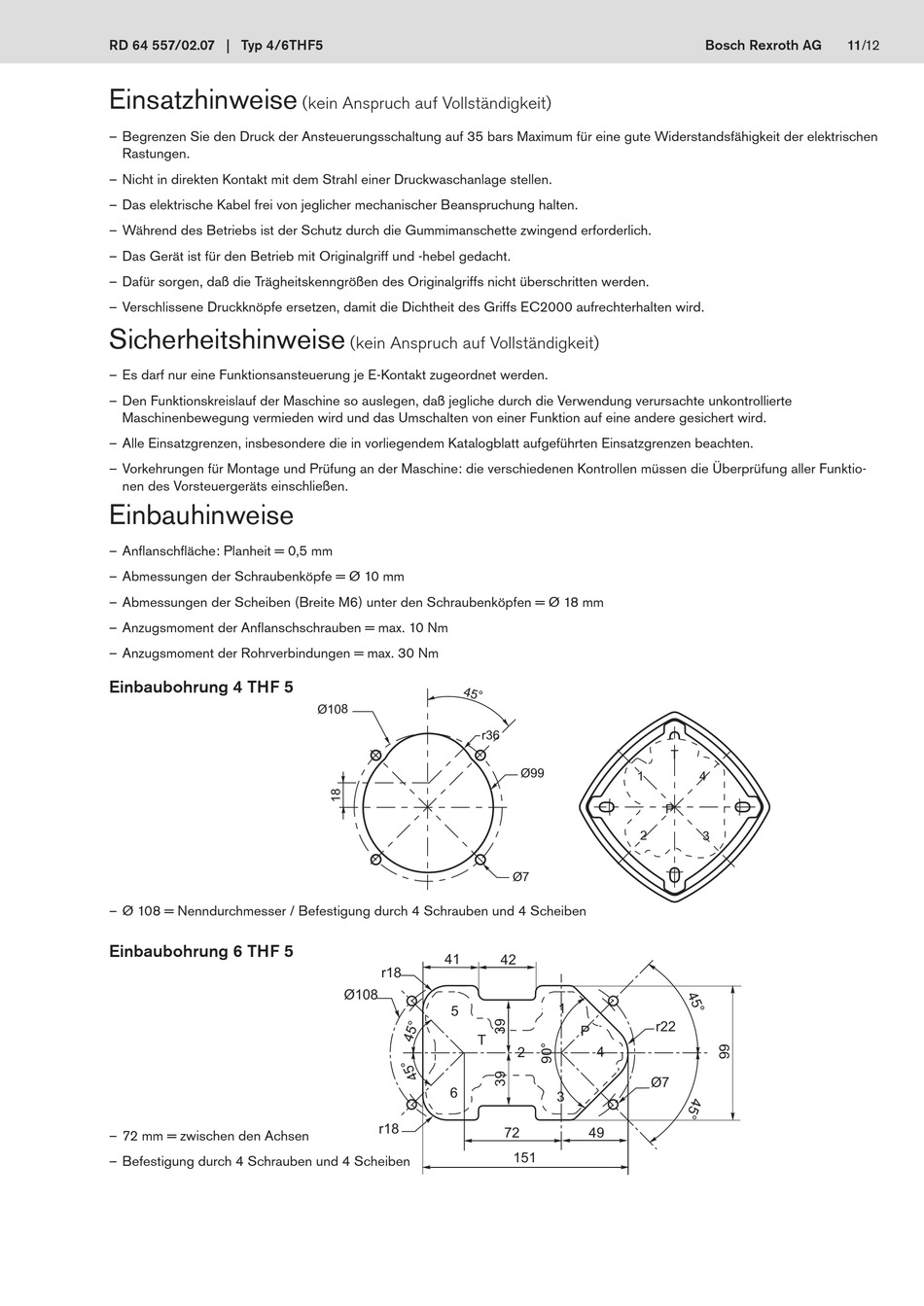

RD 64 557/02.07 | Typ 4/6THF5
Einsatzhinweise
– Begrenzen Sie den Druck der Ansteuerungsschaltung auf 35 bars Maximum für eine gute Widerstandsfähigkeit der elektrischen
Rastungen.
– Nicht in direkten Kontakt mit dem Strahl einer Druckwaschanlage stellen.
– Das elektrische Kabel frei von jeglicher mechanischer Beanspruchung halten.
– Während des Betriebs ist der Schutz durch die Gummimanschette zwingend erforderlich.
– Das Gerät ist für den Betrieb mit Originalgriff und -hebel gedacht.
– Dafür sorgen, daß die Trägheitskenngrößen des Originalgriffs nicht überschritten werden.
– Verschlissene Druckknöpfe ersetzen, damit die Dichtheit des Griffs EC2000 aufrechterhalten wird.
Sicherheitshinweise
– Es darf nur eine Funktionsansteuerung je E-Kontakt zugeordnet werden.
– Den Funktionskreislauf der Maschine so auslegen, daß jegliche durch die Verwendung verursachte unkontrollierte
Maschinenbewegung vermieden wird und das Umschalten von einer Funktion auf eine andere gesichert wird.
– Alle Einsatzgrenzen, insbesondere die in vorliegendem Katalogblatt aufgeführten Einsatzgrenzen beachten.
– Vorkehrungen für Montage und Prüfung an der Maschine: die verschiedenen Kontrollen müssen die Überprüfung aller Funktio-
nen des Vorsteuergeräts einschließen.
Einbauhinweise
– Anflanschfläche: Planheit = 0,5 mm
– Abmessungen der Schraubenköpfe = Ø 10 mm
– Abmessungen der Scheiben (Breite M6) unter den Schraubenköpfen = Ø 18 mm
– Anzugsmoment der Anflanschschrauben = max. 10 Nm
– Anzugsmoment der Rohrverbindungen = max. 30 Nm
Einbaubohrung 4 THF 5
– Ø 108 = Nenndurchmesser / Befestigung durch 4 Schrauben und 4 Scheiben
Einbaubohrung 6 THF 5
– 72 mm = zwischen den Achsen
– Befestigung durch 4 Schrauben und 4 Scheiben
(kein Anspruch auf Vollständigkeit)
(kein Anspruch auf Vollständigkeit)
��
���
����
�
�
���
��
�
�
�
�
�
��
�
��
��
���
Bosch Rexroth AG
���
11/12
