Bosch Rexroth AG

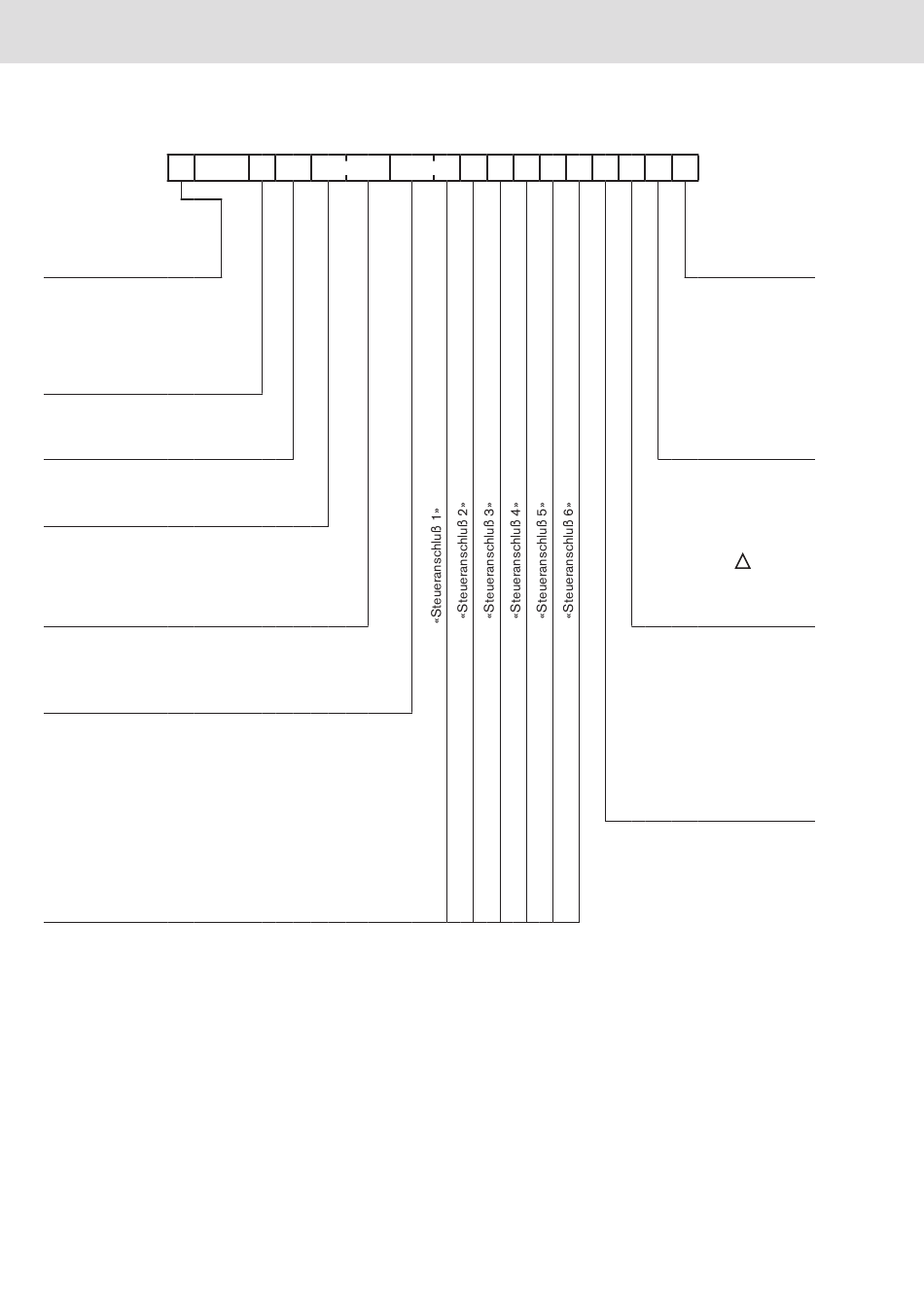

Bestellangaben
Einfaches Vorsteuergerät 4 / 6 THF 5
THF5
Anzahl der Steueran-
schlüsse
4 Steueranschlüsse
= 4
6 Steueranschlüsse
= 6
Baureihen Ergonomischer Griffe
Ergonomischer EC2000
Ergonomischer EC4000
Ergonomischer EC2000+
Kunde
ohne Bez.
Ohne Griff
Regelkurve (siehe Seite 5)
Kurve 06
Kurve 70
Serie 10 bis 19
(10 bis 19: unveränderte Einbau-
und Anschlußmaße)
Ausführung des ergonomischen Griffs
Griff Typ E (siehe Seite 8)
Griff Typ H oder I
Ohne Griff
Richtung des Griffs (siehe Seiten 6-7)
Hebel um 15° gebogen in Richtung Steueranschluß 4
und Griff in Richtung Steueranschluß 1
Ohne Griff
Endlagenverriegelung je Steueranschluß
Ohne Verriegelung, ohne Widerstandspunkt
vor Übergang auf Eingangsdruck
Mit elektromagnetischer Verriegelung 24V und Widerstands-
punkt vor Übergang auf Eingangsdruck (bis auf Anschluß 2) = C
Mit elektromagnetischer Verriegelung 24V
ohne Widerstandspunkt (bis auf Anschluß 2)
Mit elektromagnetischer Verriegelung 12V und Widerstands-
punkt vor Übergang auf Eingangsdruck (bis auf Anschluß 2) = E
Mit elektromagnetischer Verriegelung 12V
ohne Widerstandspunkt (bis auf Anschluß 2)
Für 4THF5: 3 Steueranschluß ohne Verriegelung Maximum.
1)
06 1X
—
= E
= H
= I
= Z
= 06
= 70
= 1X
= TT, ST, VT, YT, YU
siehe Blatt RD 64547
ohne Bez.
= 41
ohne Bez.
/
= A
1)
= D
= F
Typ 4/6THF5 | RD 64 557/02.07
M
*
Weitere Angaben
im Klartext
Anschlußgewinde
01 =
G 1/4
Rohrgewinde nach
Norm ISO 228/1
02 =
M 14 x 1,5
metrische nach Norm
ISO 9974
05 =
9/16 UNF-2B
nach Norm ISO 11926
Dichtungen
M =
NBR-Dichtungen
!
Achtung!
Dichtungstauglichkeit der
verwendeten Druckflüssig-
keit beachten
Stecker
5 =
DEUTSCH Dichtstek-
ker IP67 für die Verkabelung des
Griffs und der Magnete
(siehe Seiten 9-10)
6 =
Stecker AMP MAT-N-LOK
für die Verkabelung des Griffs
und der Magnete (siehe Seiten
ohne Bez.
Ohne Stecker
9-10)
