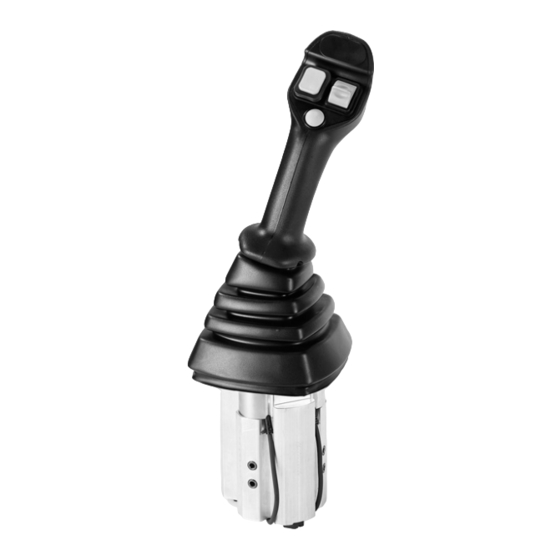

Vorsteuergerät mit Endlagenverrie-
gelung zur Fernsteuerung von
Wegeventilen
Typ 4THF5 oder 6THF5
Serie 1X
Inhaltsübersicht
Merkmale
- Progressive, feinfühlige Betätigung.
2
- Präzise und spielfreie Steuerung.
3
- Niedrige Betätigungskraft am Hebel.
4
- Viele ergonomische Griffe mit verschiedenen E-Kontakten
5
(Gebrauchsmuster).
6 und 7
- Elektromagnetische Endlagenverriegelungen für das Halten
8
des Steuerhebels in geneigter Lage.
9
Die elektromagnetische Verriegelung kann mit Hilfe eines
Schalters von der Maschine aus aufgehoben werden.
- Fühlbarer Widerstandspunkt bei Betätigung kurz vor der He-
10
belendlage (Aufaddierung zur progressiven Kraft), dadurch
Warnung vor unmittelbar bevorstehen dem Übergang in verrie-
11
gelte Position oder Schwimmstellung (Vorbeugung unbeab-
sichtigter Betätigung).
RD 64 557/02.07
1/12
Ersetzt: 03.06
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch rexroth 4THF5
Inhaltszusammenfassung für Bosch rexroth 4THF5
-
Seite 1: Inhaltsverzeichnis
Vorsteuergerät mit Endlagenverrie- RD 64 557/02.07 1/12 gelung zur Fernsteuerung von Ersetzt: 03.06 Wegeventilen Typ 4THF5 oder 6THF5 Serie 1X Inhaltsübersicht Merkmale – Progressive, feinfühlige Betätigung. Funktionsbeschreibung, Schnitt, Symbol – Präzise und spielfreie Steuerung. Kenngrößen – Niedrige Betätigungskraft am Hebel. Bestellangaben –... -
Seite 2: Funktionsbeschreibung, Schnitt, Symbol
2/12 Bosch Rexroth AG Typ 4/6THF5 | RD 64 557/02.07 Funktionsbeschreibung, Schnitt, Symbol Hydraulisches Funktionsprinzip Die Vorsteuergeräte mit Endlagenverriegelungen des Typs THF5 arbeiten auf der Basis von direktgesteuerten Druck- reduzierventilen. Sie bestehen im wesentlichen aus einem Steuerhebel (1), vier Druckreduzierventilen, einem Gehäuse(6) und Verriegelungen. -
Seite 3: Kenngrößen
RD 64 557/02.07 | Typ 4/6THF5 Bosch Rexroth AG 3/12 Kenngrößen (bei Geräteeinsatz außerhalb der Kenngrößen bitte anfragen) Mechanisch Gegendruck am Anschluß T Bar bis 3 Steuerflüssigkeitsvolumenstrom (P nach 1 - 2 - 3 - 4) L/Min bis 13 Druckflüssigkeit Mineralöl (HL, HLP) nach DIN 51524... -
Seite 4: Bestellangaben
4/12 Bosch Rexroth AG Typ 4/6THF5 | RD 64 557/02.07 Bestellangaben Einfaches Vorsteuergerät 4 / 6 THF 5 THF5 06 1X — Anzahl der Steueran- schlüsse 4 Steueranschlüsse Weitere Angaben 6 Steueranschlüsse im Klartext Baureihen Ergonomischer Griffe Anschlußgewinde Ergonomischer EC2000... -
Seite 5: Kennlinien
RD 64 557/02.07 | Typ 4/6THF5 Bosch Rexroth AG 5/12 Kennlinien : Regelbereiche, Betätigungsmomente 06 Regelkurve, Kennziffer 06 Diese Kurve wird für die Vorsteuerung der Steuerblöcke Typ SM12, M6 verwendet Eingangsdruck (bar) � ���� ���� � � ��� �� ����... - Seite 6 6/12 Bosch Rexroth AG Typ 4/6THF5 | RD 64 557/02.07 Geräteabmessungen (Maßangaben in mm) Typenbezeichnung des dargestellten Vorsteuergeräts: 4 THF 5 E...–1X / TT 41 ��� Ansicht “X“ ������� Ansicht “X“ ������� ��� � � � � � � �...
-
Seite 7: Geräteabmessungen 6 Und
RD 64 557/02.07 | Typ 4/6THF5 Bosch Rexroth AG 7/12 Geräteabmessungen (Maßangaben in mm) Typenbezeichnung des dargestellten Vorsteuergeräts: 6 THF 5 H...–1X / SL5689 PSA3 RAA2 41 ��� ���� Ansicht “Z“ �� ������� �� Ansicht “Z“ ������� ��� � �... -
Seite 8: Varianten Des Griffes Ec2000
8/12 Bosch Rexroth AG Typ 4/6THF5 | RD 64 557/02.07 Varianten des ergonomischen Griffes EC2000 – ohne E-Kontakt gelb – einfacher E-Kontakt obenliegend grün schwarz grau – zweifacher E-Kontakt mit Wippe blau gelb schwarz grau – zweifacher E Kontakt mit Wippe –... -
Seite 9: Lage Der Kontakte In Den Steckern Zur Verkabelung Der Griffe Ec2000
RD 64 557/02.07 | Typ 4/6THF5 Bosch Rexroth AG 9/12 Lage der Kontakte in den Steckern zur Verkabelung der Griffe EC2000 DEUTSCH Dichtstecker IP 67 Stecker AMP MAT-N-LOCK (Bestellangabe = 5) (Bestellangabe = 6) Griff ST Griff ST � �... -
Seite 10: Lage Der Kontakte In Den Steckern Zur Verkabelung Der Magnete Der Elektromagnetischen Verriegelungen
10/12 Bosch Rexroth AG Typ 4/6THF5 | RD 64 557/02.07 Lage der Kontakte in den Steckern zur Verkabelung der Magnete der elektromagnetischen Verriegelungen DEUTSCH Dichtstecker IP 67 (Bestellangabe = 5) - Stecker für die Verkabelung der Magnete der elektromagnetischen Verriegelungen des 4/6 THF 5 (Anschlüsse 1, 3, 4) �... -
Seite 11: Hinweise
RD 64 557/02.07 | Typ 4/6THF5 Bosch Rexroth AG 11/12 Einsatzhinweise (kein Anspruch auf Vollständigkeit) – Begrenzen Sie den Druck der Ansteuerungsschaltung auf 35 bars Maximum für eine gute Widerstandsfähigkeit der elektrischen Rastungen. – Nicht in direkten Kontakt mit dem Strahl einer Druckwaschanlage stellen. - Seite 12 Bosch Rexroth AG Typ 4/6THF5 | RD 64 557/02.07 Notizen Bosch Rexroth AG Bosch Rexroth DSI S.A.S. © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Hydraulics BP 101 Produktsegment 91, bd Irène Joliot-Curie...
