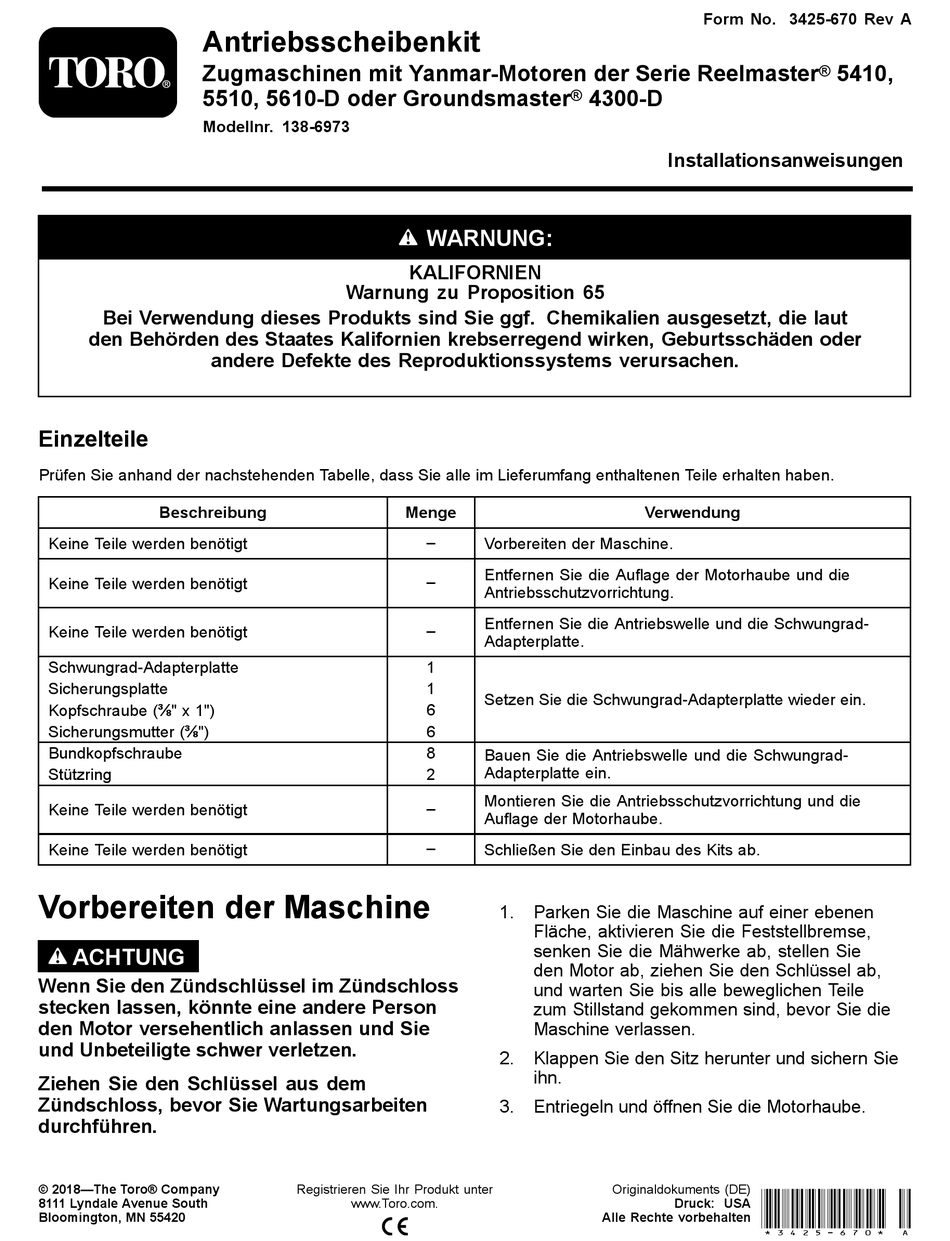

Antriebsscheibenkit
Zugmaschinen mit Yanmar-Motoren der Serie Reelmaster
5510, 5610-D oder Groundsmaster
Modellnr. 138-6973
Bei Verwendung dieses Produkts sind Sie ggf. Chemikalien ausgesetzt, die laut
den Behörden des Staates Kalifornien krebserregend wirken, Geburtsschäden oder
andere Defekte des Reproduktionssystems verursachen.
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Beschreibung
Keine Teile werden benötigt
Keine Teile werden benötigt
Keine Teile werden benötigt
Schwungrad-Adapterplatte
Sicherungsplatte
Kopfschraube (⅜" x 1")
Sicherungsmutter (⅜")
Bundkopfschraube
Stützring
Keine Teile werden benötigt
Keine Teile werden benötigt
Vorbereiten der Maschine
ACHTUNG
Wenn Sie den Zündschlüssel im Zündschloss
stecken lassen, könnte eine andere Person
den Motor versehentlich anlassen und Sie
und Unbeteiligte schwer verletzen.
Ziehen Sie den Schlüssel aus dem
Zündschloss, bevor Sie Wartungsarbeiten
durchführen.
© 2018—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
WARNUNG:
KALIFORNIEN
Warnung zu Proposition 65
Menge
–
–
–
1
1
6
6
8
2
–
–
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
4300-D
Verwendung
Vorbereiten der Maschine.
Entfernen Sie die Auflage der Motorhaube und die
Antriebsschutzvorrichtung.
Entfernen Sie die Antriebswelle und die Schwungrad-
Adapterplatte.
Setzen Sie die Schwungrad-Adapterplatte wieder ein.
Bauen Sie die Antriebswelle und die Schwungrad-
Adapterplatte ein.
Montieren Sie die Antriebsschutzvorrichtung und die
Auflage der Motorhaube.
Schließen Sie den Einbau des Kits ab.
1.
Parken Sie die Maschine auf einer ebenen
Fläche, aktivieren Sie die Feststellbremse,
senken Sie die Mähwerke ab, stellen Sie
den Motor ab, ziehen Sie den Schlüssel ab,
und warten Sie bis alle beweglichen Teile
zum Stillstand gekommen sind, bevor Sie die
Maschine verlassen.
2.
Klappen Sie den Sitz herunter und sichern Sie
ihn.
3.
Entriegeln und öffnen Sie die Motorhaube.
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3425-670 Rev A
®
5410,
Installationsanweisungen
*3425-670* A
Druck: USA
