Toro 138-2998 Installationsanweisungen

Stromkabelbaum

Diese Anleitung herunterladen

Stromkabelbaum

Zugmaschine Groundsmaster

Modellnr. 138-2998

Installation

Vorbereiten der Maschine

Keine Teile werden benötigt

Verfahren

Parken Sie die Maschine auf einer ebenen

Fläche.

Aktivieren Sie die Feststellbremse.

Senken Sie die Mähwerke ab.

Stellen Sie den Motor ab und ziehen Sie den

Zündschlüssel ab.

8111 Lyndale Avenue South

Bloomington, MN 55420

Registrieren Sie Ihr Produkt unter

www.Toro.com.

3280-D mit Vierradantrieb

Installationsanweisungen

Zugang zur Maschine

Keine Teile werden benötigt

Öffnen der Motorhaube

Originaldokuments (DE)

Form No. 3423-156 Rev A

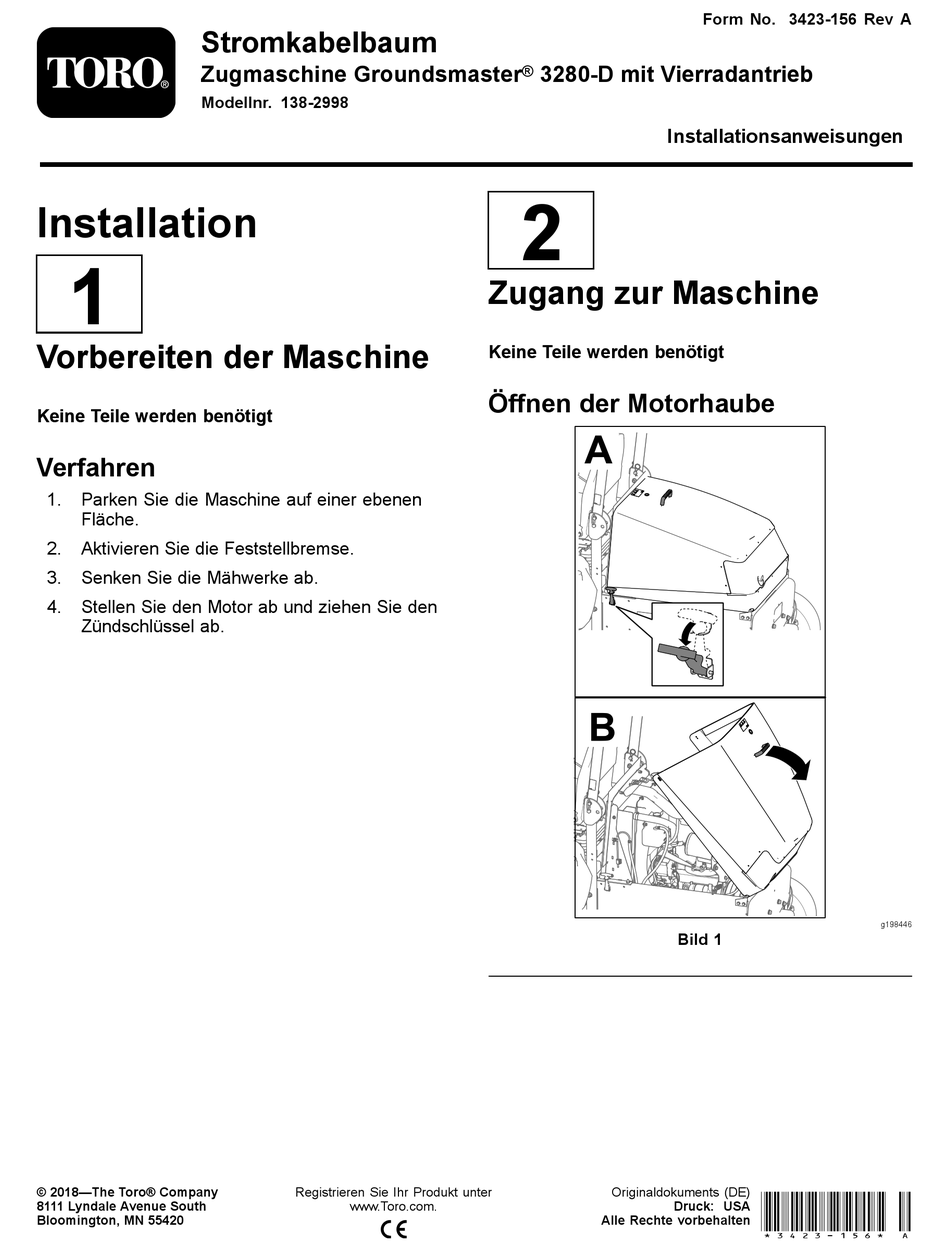

Bild 1

Druck: USA

g198446

Seite 1 Senken Sie die Mähwerke ab. Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab. g198446 Bild 1 © 2018—The Toro® Company Registrieren Sie Ihr Produkt unter Originaldokuments (DE) Alle Rechte vorbehalten *3423-156* A 8111 Lyndale Avenue South www.Toro.com.
Seite 2 Entfernen der Batteriekabel Keine Teile werden benötigt Verfahren WARNUNG: Batteriepole und Metallwerkzeuge können an metallischen Teilen Kurzschlüsse verursachen, was Funken erzeugen kann. • Vermeiden Sie beim Entfernen g253131 oder Einsetzen der Batterie, dass Bild 2 die Batteriepole mit metallischen 1. Minuskabel der Batterie 2.
Seite 3 Verlegen Sie den Kabelbaum entlang der rechten Seite des Maschinenrahmens (Bild g030435 Bild 3 1. Batteriepole 5. Relaisanschluss g032522 2. Anschluss für die 6. Kabinenanschlüsse Bild 4 Scheibenwaschanlage 1. Anschluss für die 2. Anschluss für die Schei- 3. Sicherung (60 A) 7.
Seite 4 g032519 Bild 5 1. Pluspolklemme 4. Kabelschuh 2. Minuspolklemme 5. Schraube 3. Mutter Nehmen Sie die Muttern von den Polschrauben (Bild Befestigen Sie den Pluspolanschluss (rotes Kabel) über der Pluspolschraube und setzen die Mutter lose auf (Bild Befestigen Sie den Minuspolanschluss (schwarzes Kabel) über der Minuspolschraube und setzen die Mutter lose auf (Bild...
