Bosch Condens GC8000iF-15 Installations- Und Wartungsanleitung Seite 61

2
1
22

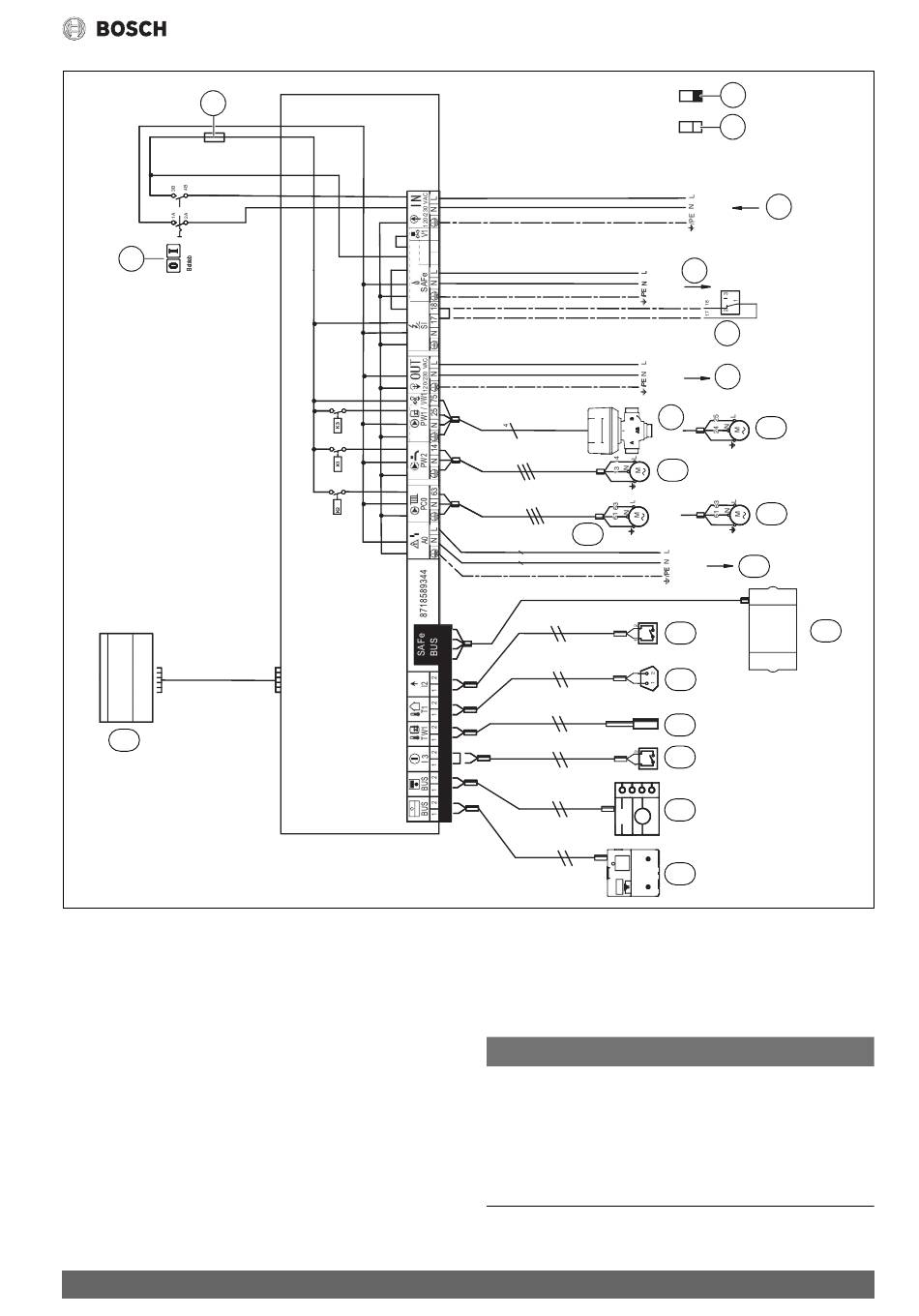

Bild 91 Anschlussplan Regelgerät IMX25
[1] Ein/Aus-Schalter
[2] Sicherung 6,3 A
[3] Schutzkleinspannung; min. 0,2 mm
[4] Steuerspannung 230 V; min. 1,0 mm
[5] IN - Netzeingang
[6] SAFe - Netzversorgung Feuerungsautomat, 230 V/50Hz
[7] Abgas-Druckwächter
[8] OUT - Netzversorgung Funktionsmodule, 230 V/50 Hz
[9] PW1/VW1 - DWV 3-Wege-Ventil
[10] PW1 - Speicherladepumpe
[11] PW2 - Zirkulationspumpe
[12] PC0 - Heizungspumpe
[13] PC0 - Zubringerpumpe
[14] A0 - Sammelstörmeldung 230 V AC, maximal 3A
[15] I2 - Wärmeanforderung (extern)
[16] SAFe - Verbindung zum Feuerungsautomaten
[17] T1 - Außentemperaturfühler
Condens 8000iF – 6720891661 (2019/07)
2
2
13
[18] TW1 - Warmwasser-Temperaturfühler
[19] I3 - externe Verriegelung (die Brücke bei Anschluss entfernen)
[20] BUS - Verbindung zu Bedieneinheit
[21] BUS - Verbindung zu Funktionsmodulen
[22] Basiscontroller/Bedieneinheit
HINWEIS:
Sachschaden durch falsche Installation!
Anlagenschaden und/oder Fehlfunktion durch zu hohe Stromaufnahme.
▶ Darauf achten, dass 230-V-Anschlusskomponenten jeweils die maxi-
male Stromaufnahme von 5 A nicht überschreiten.
▶ Darauf achten, dass die Summe der Stromaufnahme aller ange-
schlossenen Komponenten einen Wert von maximal 6,3 A nicht über-
schreitet.
Anhang
3
4
5
6
7
8
9
10
11
12
14
16
15
17
18
19
20
21
0010011423-002
