8.7 Maßbilder
Schutzklasse
Schutzklasse III nach IEC 61010-2-201 und IEC 61131-2.
Fremdkörperschutz und Wasserschutz
Das Gerät erfüllt die Anforderungen gemäß IEC 60529 und UL50.
Geräteseite
Frontseite
Rückseite
Die Schutzarten der Frontseite lassen sich nur sicherstellen, wenn die Einbaudichtung am
Einbauausschnitt vollständig anliegt. Beachten Sie die entsprechenden Hinweise in Kapitel
"Einbauausschnitt anfertigen (Seite 33)".
8.7 Maßbilder

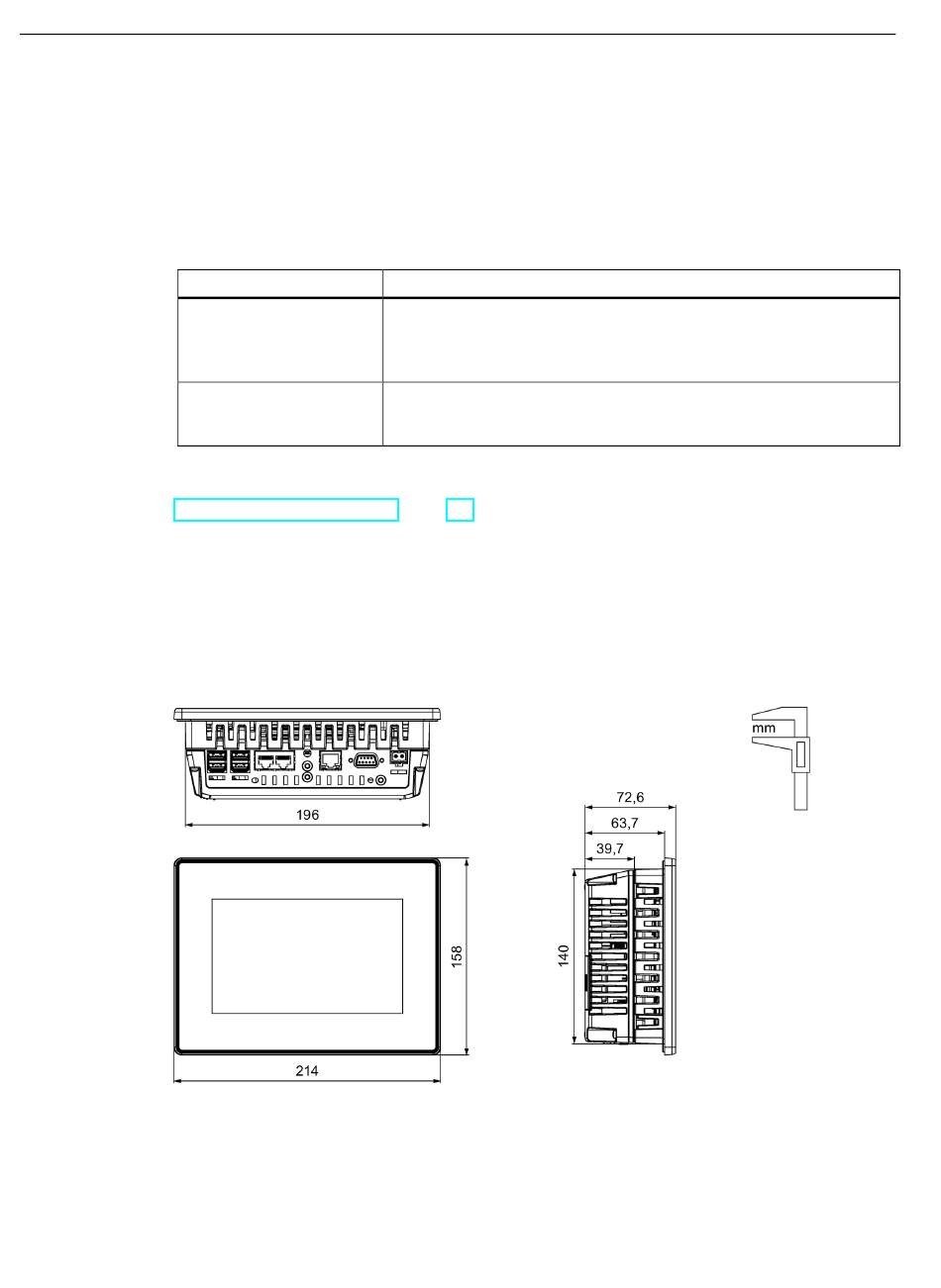

8.7.1 Maßbilder des MTP700 Unified Comfort
150
Schutzart
Im eingebauten Zustand:
IP65 nach IEC 60529
•
Type 4X/Type 12 (indoor use only, front face only) nach UL50
•
IP20
Schutz gegen Berührung mit Standard-Prüffingern. Es ist kein Schutz
gegen Eindringen von Wasser, Staub und Schadgas vorhanden.
