Beleuchtung gemäß StVOZ, inkl. Bremslichter

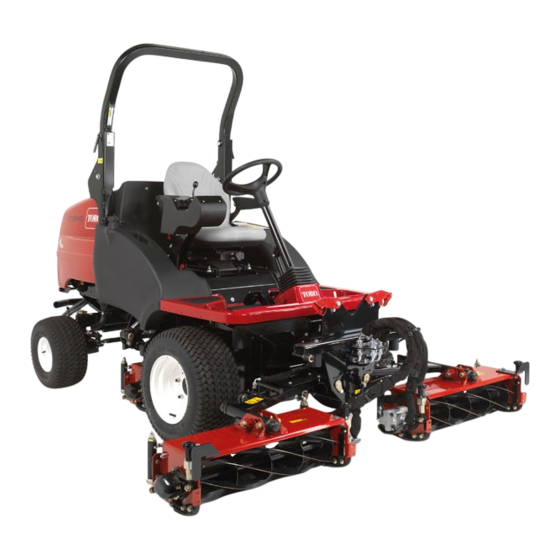

Zugmaschine CT2120, CT2140, CT2240 oder LT3340
Modellnr. 02915-Seriennr. 400000000 und höher
Modellnr. 02916-Seriennr. 400000000 und höher
Einführung
Dieses Kit enthält eine Beleuchtung gemäß StVOZ mit
Befestigungshalterungen und Bedienschaltern.
Modellnummer 02915 sollte an Maschinen CT2120, CT2140
und CT2240 verwendet werden (Modelle 30655, 30656 und
30654).
Modellnummer 02916 sollte an Maschinen LT3340 verwendet
werden (Modell 30657).
Inhalt
Einführung ................................................................... 1
Installation .................................................................... 1
1 Vorbereiten der Maschine ...................................... 1
2 Einbauen der Rücklichter ....................................... 1
3 Einbauen der Scheinwerfer..................................... 6
4 Einbauen der Schalter............................................ 8
5 Abschließen der Installation ................................... 9
Betrieb ........................................................................11
Einstellen der Scheinwerfer......................................11
Verwenden der Lampen ..........................................11
Wartung .......................................................................11
Auswechseln einer Birne .........................................11
© 2017-The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Installationsanweisungen
Installation
1
Vorbereiten der Maschine
Keine Teile werden benötigt
Verfahren
1. Parken Sie die Maschine auf einer ebenen Fläche,
senken das Mähwerk ab, aktivieren die Feststellbremse,
stellen den Motor ab und ziehen Sie den Schlüssel vom
Zündschloss ab.
2. Klemmen Sie das Minuskabel (-) vom Batteriepol ab.
WARNUNG:
Von der Batterie austretende Gase sind
explosiv.
Halten Sie die Batterie von offenen Flammen
und elektrischen Funken fern. Tragen Sie eine
Sicherheitsbrille und Gummihandschuhe,
wenn Sie mit der Batterie arbeiten. Rauchen
Sie nicht.
Originaldokuments (DE)
Alle Rechte vorbehalten *3412-253* A
Form No. 3412-253 Rev A
Druck: GB
